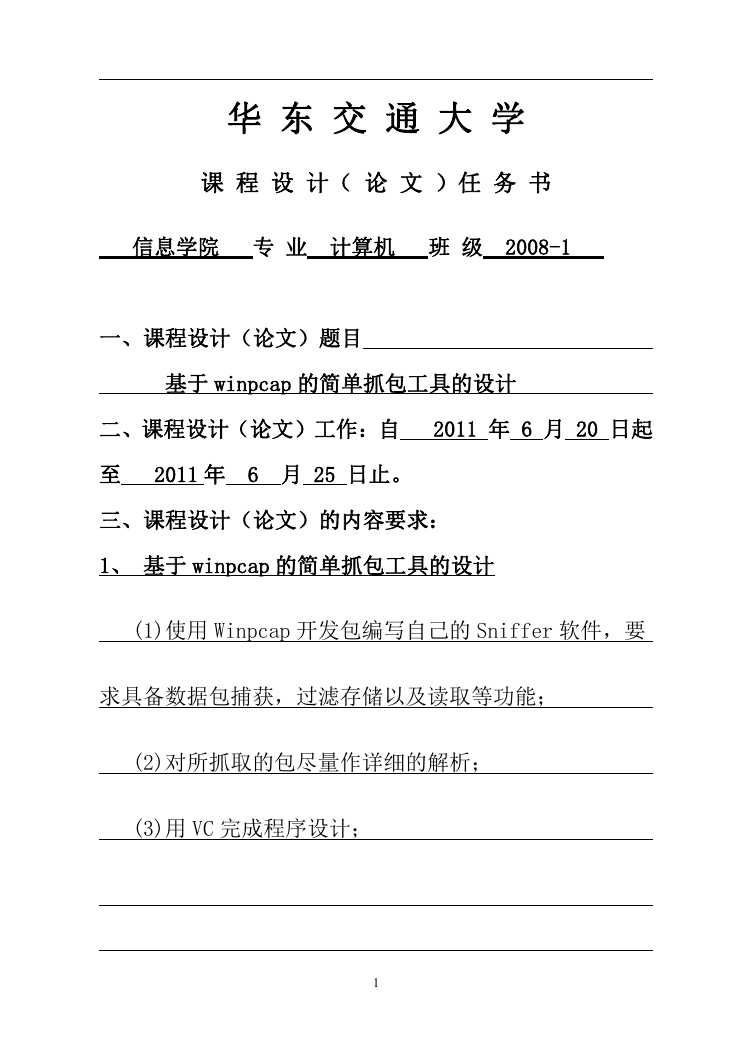

华东交通大学课程设计（论文）任务书信息学院专业计算机班级 2008-1 一、课程设计（论文）题目基于 winpcap 的简单抓包工具的设计二、课程设计（论文）工作：自 2011 年 6 月 20 日起至 2011 年 6 月 25 日止。三、课程设计（论文）的内容要求： 1、基于 winpcap 的简单抓包工具的设计 (1)使用 Winpcap 开发包编写自己的 Sniffer 软件，要求具备数据包捕获，过滤存储以及读取等功能； (2)对所抓取的包尽量作详细的解析； (3)用 VC 完成程序设计； 1

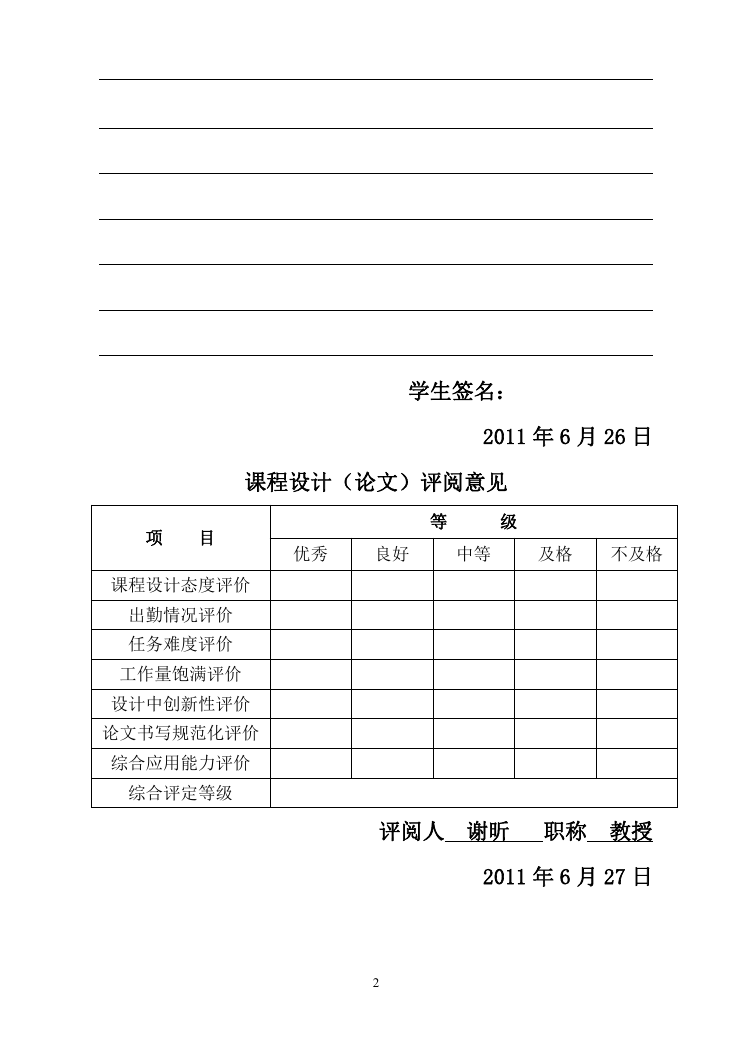

学生签名： 2011 年 6 月 26 日课程设计（论文）评阅意见等级优秀良好中等及格不及格项目课程设计态度评价出勤情况评价任务难度评价工作量饱满评价设计中创新性评价论文书写规范化评价综合应用能力评价综合评定等级评阅人谢昕职称教授 2011 年 6 月 27 日 2

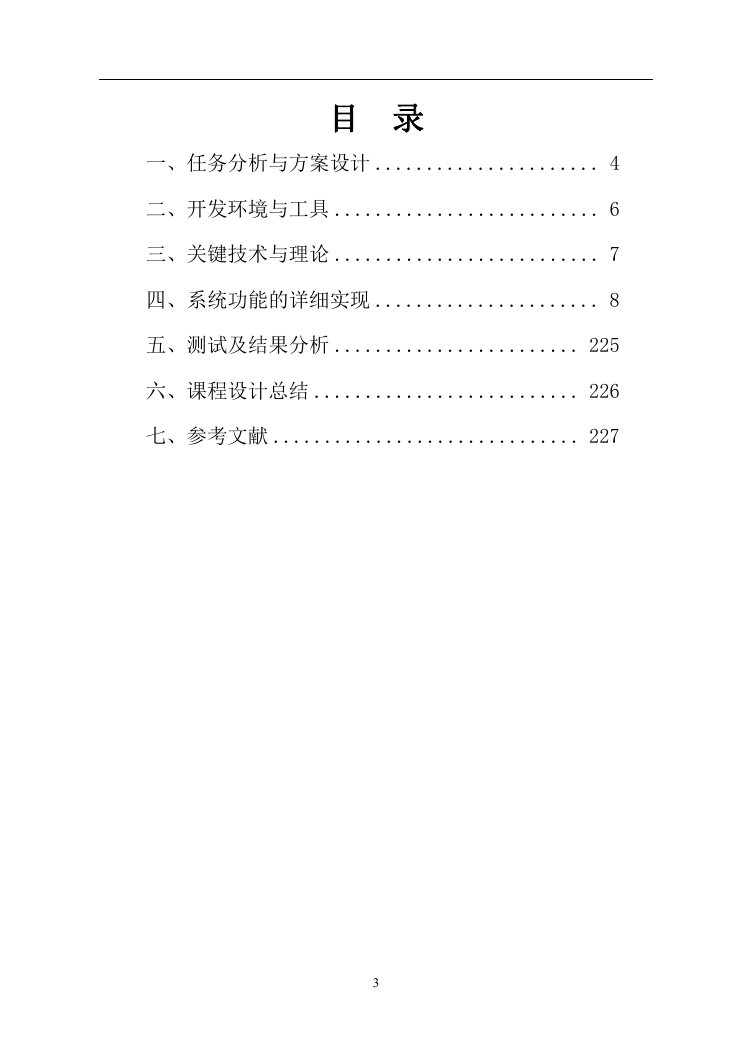

目录一、任务分析与方案设计 ...................... 4 二、开发环境与工具 .......................... 6 三、关键技术与理论 .......................... 7 四、系统功能的详细实现 ...................... 8 五、测试及结果分析 ........................ 225 六、课程设计总结 .......................... 226 七、参考文献 .............................. 227 3

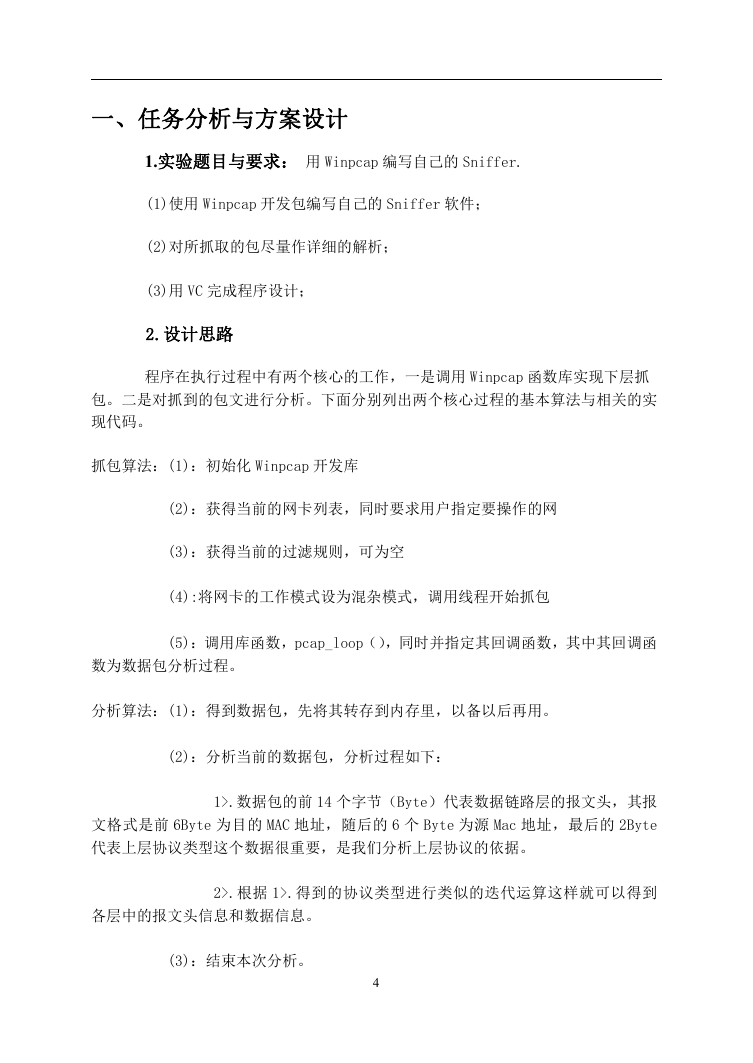

一、任务分析与方案设计 1.实验题目与要求：用 Winpcap 编写自己的 Sniffer. (1)使用 Winpcap 开发包编写自己的 Sniffer 软件； (2)对所抓取的包尽量作详细的解析； (3)用 VC 完成程序设计； 2.设计思路程序在执行过程中有两个核心的工作，一是调用 Winpcap 函数库实现下层抓包。二是对抓到的包文进行分析。下面分别列出两个核心过程的基本算法与相关的实现代码。抓包算法：(1)：初始化 Winpcap 开发库 (2)：获得当前的网卡列表，同时要求用户指定要操作的网 (3)：获得当前的过滤规则，可为空 (4):将网卡的工作模式设为混杂模式，调用线程开始抓包 (5)：调用库函数，pcap_loop（），同时并指定其回调函数，其中其回调函数为数据包分析过程。分析算法：(1)：得到数据包，先将其转存到内存里，以备以后再用。 (2)：分析当前的数据包，分析过程如下： 1>.数据包的前 14 个字节（Byte）代表数据链路层的报文头，其报文格式是前 6Byte 为目的 MAC 地址，随后的 6 个 Byte 为源 Mac 地址，最后的 2Byte 代表上层协议类型这个数据很重要，是我们分析上层协议的依据。 2>.根据 1>.得到的协议类型进行类似的迭代运算这样就可以得到各层中的报文头信息和数据信息。 (3)：结束本次分析。 4

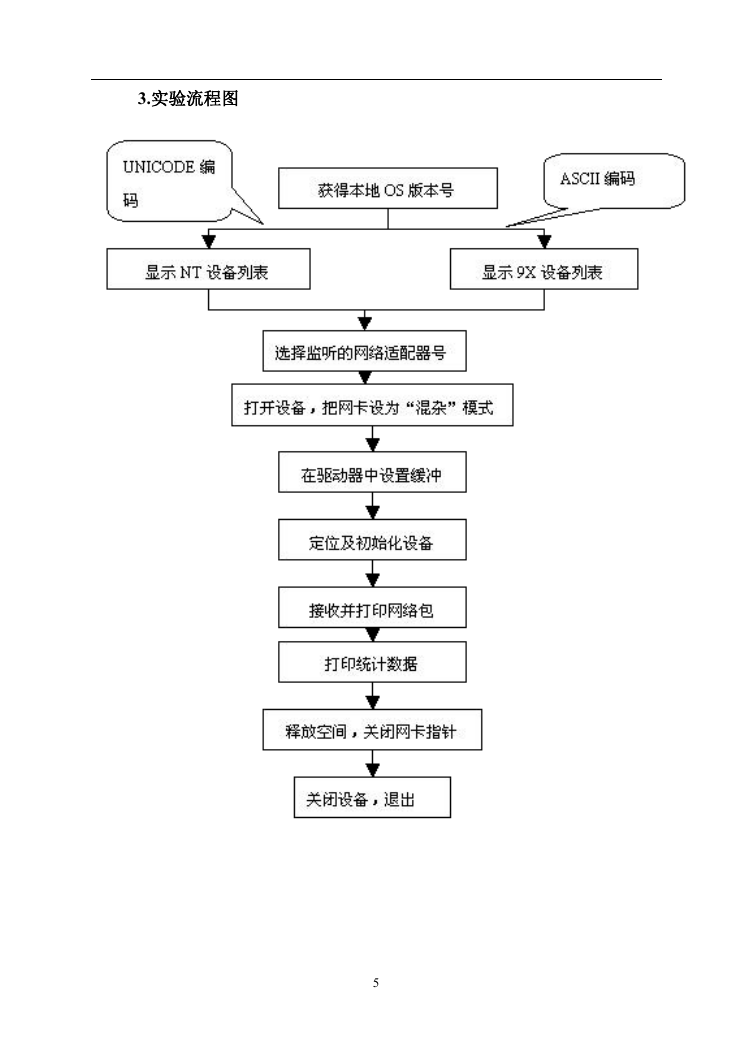

3.实验流程图 5

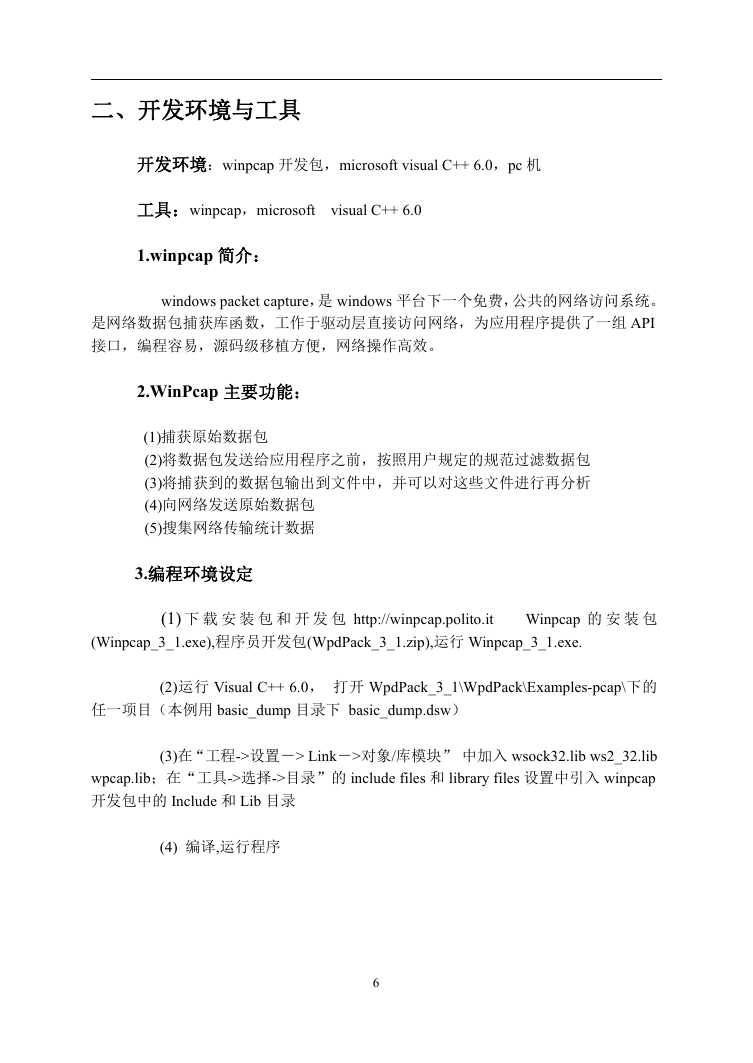

二、开发环境与工具开发环境：winpcap 开发包，microsoft visual C++ 6.0，pc 机工具：winpcap，microsoft visual C++ 6.0 1.winpcap 简介： windows packet capture，是 windows 平台下一个免费，公共的网络访问系统。是网络数据包捕获库函数，工作于驱动层直接访问网络，为应用程序提供了一组 API 接口，编程容易，源码级移植方便，网络操作高效。 2.WinPcap 主要功能： (1)捕获原始数据包 (2)将数据包发送给应用程序之前，按照用户规定的规范过滤数据包 (3)将捕获到的数据包输出到文件中，并可以对这些文件进行再分析 (4)向网络发送原始数据包 (5)搜集网络传输统计数据 3.编程环境设定 (1) 下载安装包和开发包 http://winpcap.polito.it Winpcap 的安装包 (Winpcap_3_1.exe),程序员开发包(WpdPack_3_1.zip),运行 Winpcap_3_1.exe. (2)运行 Visual C++ 6.0，打开 WpdPack_3_1\WpdPack\Examples-pcap\下的任一项目（本例用 basic_dump 目录下 basic_dump.dsw） (3)在“工程->设置－> Link－>对象/库模块” 中加入 wsock32.lib ws2_32.lib wpcap.lib；在“工具->选择->目录”的 include files 和 library files 设置中引入 winpcap 开发包中的 Include 和 Lib 目录 (4) 编译,运行程序 6

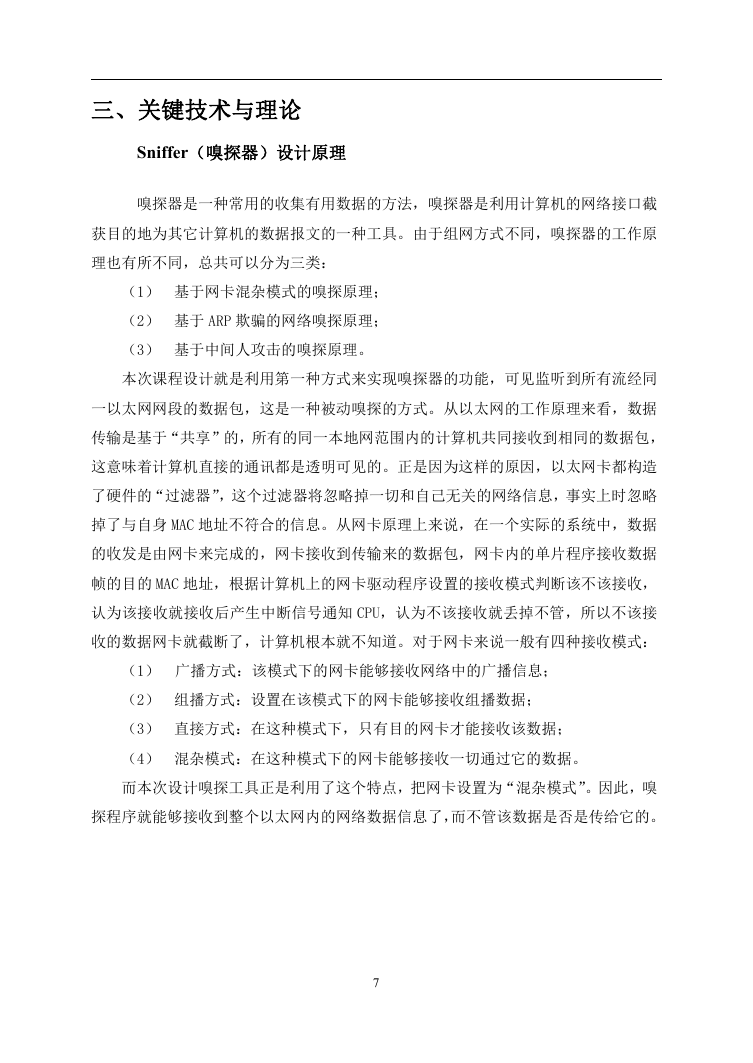

三、关键技术与理论 Sniffer（嗅探器）设计原理嗅探器是一种常用的收集有用数据的方法，嗅探器是利用计算机的网络接口截获目的地为其它计算机的数据报文的一种工具。由于组网方式不同，嗅探器的工作原理也有所不同，总共可以分为三类：（1）基于网卡混杂模式的嗅探原理；（2）基于 ARP 欺骗的网络嗅探原理；（3）基于中间人攻击的嗅探原理。本次课程设计就是利用第一种方式来实现嗅探器的功能，可见监听到所有流经同一以太网网段的数据包，这是一种被动嗅探的方式。从以太网的工作原理来看，数据传输是基于“共享”的，所有的同一本地网范围内的计算机共同接收到相同的数据包，这意味着计算机直接的通讯都是透明可见的。正是因为这样的原因，以太网卡都构造了硬件的“过滤器”，这个过滤器将忽略掉一切和自己无关的网络信息，事实上时忽略掉了与自身 MAC 地址不符合的信息。从网卡原理上来说，在一个实际的系统中，数据的收发是由网卡来完成的，网卡接收到传输来的数据包，网卡内的单片程序接收数据帧的目的 MAC 地址，根据计算机上的网卡驱动程序设置的接收模式判断该不该接收，认为该接收就接收后产生中断信号通知 CPU，认为不该接收就丢掉不管，所以不该接收的数据网卡就截断了，计算机根本就不知道。对于网卡来说一般有四种接收模式：（1）广播方式：该模式下的网卡能够接收网络中的广播信息；（2）组播方式：设置在该模式下的网卡能够接收组播数据；（3）直接方式：在这种模式下，只有目的网卡才能接收该数据；（4）混杂模式：在这种模式下的网卡能够接收一切通过它的数据。而本次设计嗅探工具正是利用了这个特点，把网卡设置为“混杂模式”。因此，嗅探程序就能够接收到整个以太网内的网络数据信息了，而不管该数据是否是传给它的。 7

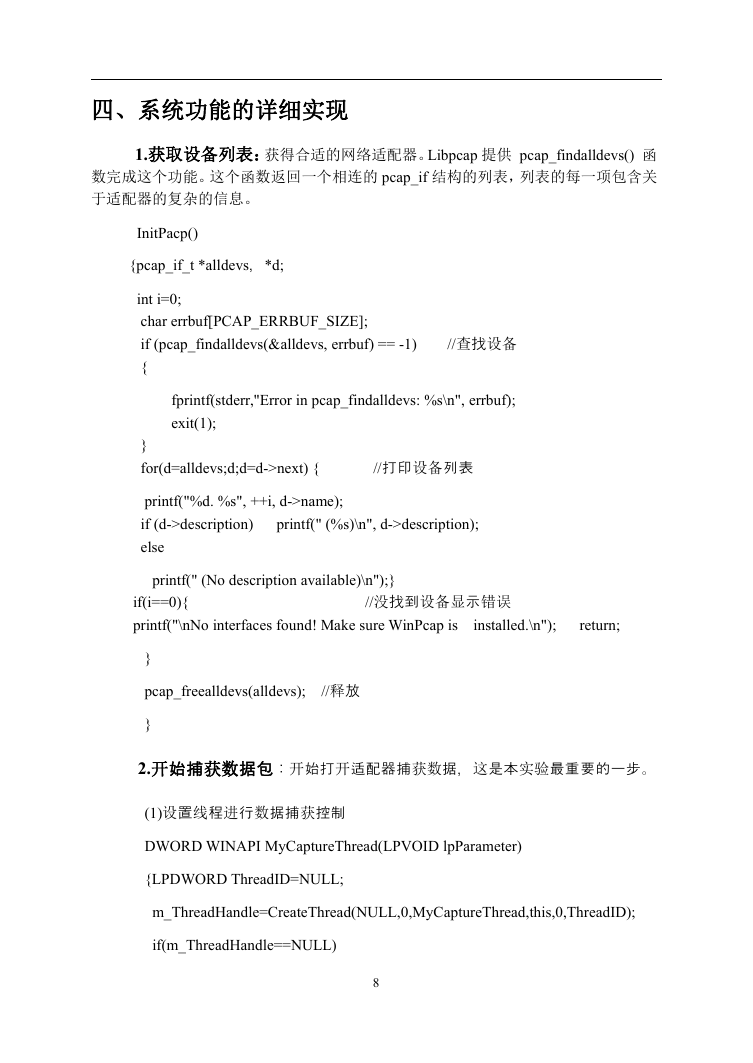

四、系统功能的详细实现 1.获取设备列表：获得合适的网络适配器。Libpcap 提供 pcap_findalldevs() 函数完成这个功能。这个函数返回一个相连的 pcap_if 结构的列表，列表的每一项包含关于适配器的复杂的信息。 InitPacp() {pcap_if_t *alldevs，*d; int i=0; char errbuf[PCAP_ERRBUF_SIZE]; if (pcap_findalldevs(&alldevs, errbuf) == -1) { //查找设备 fprintf(stderr,"Error in pcap_findalldevs: %s\n", errbuf); exit(1); } for(d=alldevs;d;d=d->next) { //打印设备列表 printf("%d. %s", ++i, d->name); if (d->description) else printf(" (%s)\n", d->description); printf(" (No description available)\n");} if(i==0){ printf("\nNo interfaces found! Make sure WinPcap is //没找到设备显示错误 installed.\n"); return; } pcap_freealldevs(alldevs); //释放 } 2.开始捕获数据包：开始打开适配器捕获数据，这是本实验最重要的一步。 (1)设置线程进行数据捕获控制 DWORD WINAPI MyCaptureThread(LPVOID lpParameter) {LPDWORD ThreadID=NULL; m_ThreadHandle=CreateThread(NULL,0,MyCaptureThread,this,0,ThreadID); if(m_ThreadHandle==NULL) 8
