2010 年电气工程师发输变电专业知识考试真题上午卷一、单项选择题(共 40 题，每题 1 分，每题的备选项中只有 1 个符合题意) 1、在火力发电厂防电磁辐射的要求中，作业人员操作位容许微波辐射中，局部肢体辐射，一日 8h 暴露的平均功率密度为下列哪项数值?（ A．50μW B．400μW C．500μW D．4000μW ） 2、容量为 300Mw 的燃煤电厂的主厂房，防火墙上的电缆孔洞应采用电缆防火封堵材料进行封堵，其耐火极限为下列哪项数值?（ A．2h B．3h C．4h D．5h ） 3、变电站站内道路布置除满足运行、检修、消防及设备安装要求外，还应符合带电设备安全间距的规定，下列哪个变电所的主干道路应尽量布置成环形?（ A．35kV 变电站 B．66kV 变电站 C．110kV 变电站 D．220kV 变电站） 4、某 220kV 变电站内设有两台主变压器，变压器铁芯为冷轧硅钢片，过电压一般不超过下列哪个数值时，可不采取保护措施?（ A．411．5kV B．291．0kV C．617．3kV D．436．5kV ） 5、爆炸性气体危险场所敷设电缆，下列哪项规定是正确的?（ A．电缆线路中严禁设置接头 B．易燃气体较空气重时，不应采用埋地敷设方式 C．易燃气体比空气轻时，电缆应敷设在较低处的管、沟内，沟内非铠装电缆应埋砂 D．电缆及其管、沟穿过不同区域之间的墙、板孔洞处，应采用难燃性材料严密封堵） 6、计算机监控系统中的测量部分、常用电测量仪表和综合装置的测量部分，二次回路电压降不应大于额定二次电压的下列哪项数值?（） 1

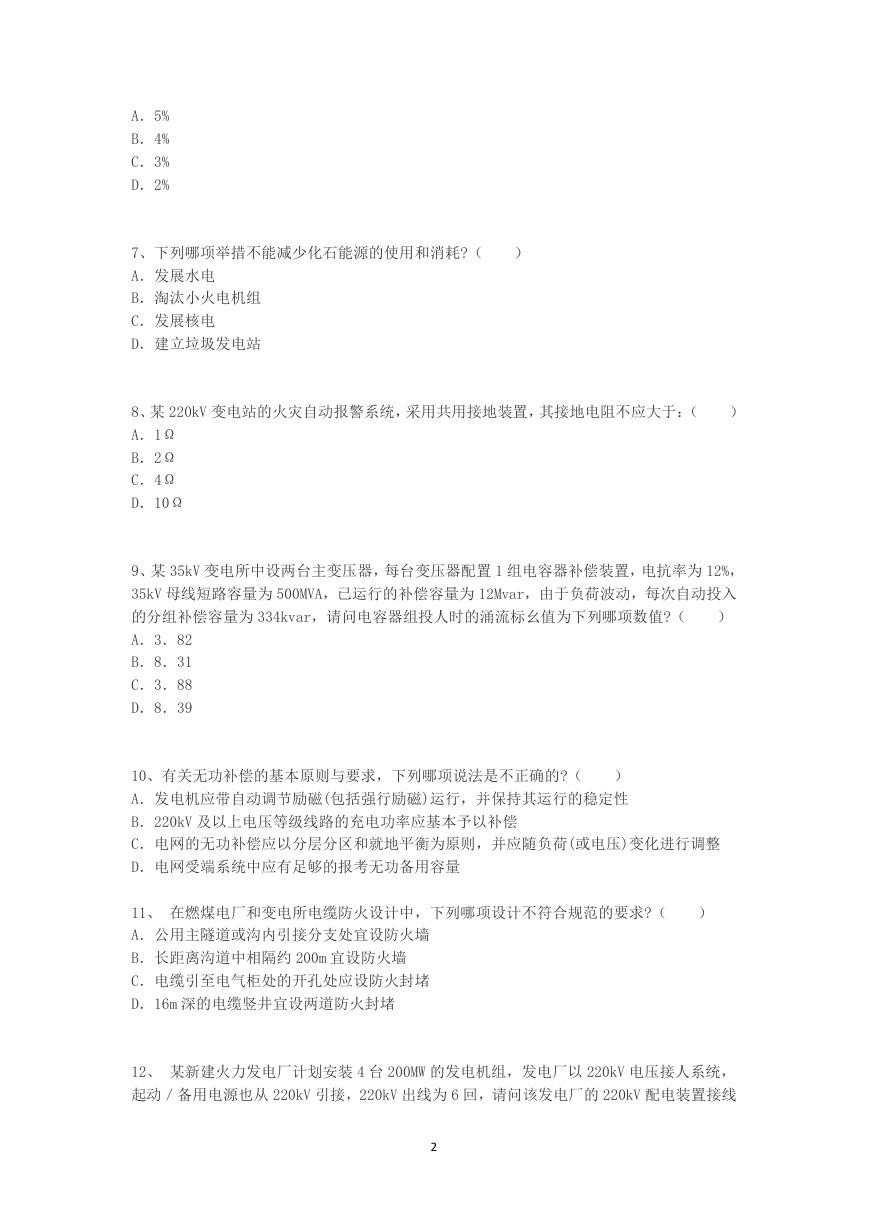

A．5% B．4% C．3% D．2% 7、下列哪项举措不能减少化石能源的使用和消耗?（ A．发展水电 B．淘汰小火电机组 C．发展核电 D．建立垃圾发电站） 8、某 220kV 变电站的火灾自动报警系统，采用共用接地装置，其接地电阻不应大于：（ A．1Ω B．2Ω C．4Ω D．10Ω ） 9、某 35kV 变电所中设两台主变压器，每台变压器配置 1 组电容器补偿装置，电抗率为 12%， 35kV 母线短路容量为 500MVA，已运行的补偿容量为 12Mvar，由于负荷波动，每次自动投入的分组补偿容量为 334kvar，请问电容器组投人时的涌流标幺值为下列哪项数值?（） A．3．82 B．8．31 C．3．88 D．8．39 10、有关无功补偿的基本原则与要求，下列哪项说法是不正确的?（） A．发电机应带自动调节励磁(包括强行励磁)运行，并保持其运行的稳定性 B．220kV 及以上电压等级线路的充电功率应基本予以补偿 C．电网的无功补偿应以分层分区和就地平衡为原则，并应随负荷(或电压)变化进行调整 D．电网受端系统中应有足够的报考无功备用容量 11、在燃煤电厂和变电所电缆防火设计中，下列哪项设计不符合规范的要求?（ A．公用主隧道或沟内引接分支处宜设防火墙 B．长距离沟道中相隔约 200m 宜设防火墙 C．电缆引至电气柜处的开孔处应设防火封堵 D．16m 深的电缆竖井宜设两道防火封堵） 12、某新建火力发电厂计划安装 4 台 200MW 的发电机组，发电厂以 220kV 电压接人系统，起动／备用电源也从 220kV 引接，220kV 出线为 6 回，请问该发电厂的 220kV 配电装置接线 2

）采用下列哪种是经济合理的?（ A．双母线接线 B．双母线带旁路接线 C．双母线单分段接线 D．双母线双分段接线 13、离线封闭母线与设备连接时，为了便于拆卸，连接处一般采用螺栓连接，且接触面需镀银处理，请问当导体额定电流大于下列哪项数值时，应采用非磁性材料紧固件?（） A．1000A B．2000A C．2500A D．3000A 14、对于按经济电流密度选择屋外导体时，下列哪一项应考虑日照的影响?（ A．共箱封闭母线 B．离相封闭母线 C．组合导线 D．管形母线） 15、某 110kV 高压断路器额定电流 1000A，当使用环境温度为 50℃、海拔高度为 800m 时，允许的长期负荷电流为多少?（ A．820A B．900A C．920A D．1000A ） 16、某变电站中，10kV 母线上的电容补偿装置串联电抗器电抗率是 6%，电容器组每相的串联段数是 1，该并联电容器组的额定相电压应是下列哪一数值?（） 17、在有效接地系统中，采用无间隙氧化物避雷器作为雷电过电压保护装置时，下列哪一条不符合避雷器技术要求?（） 3

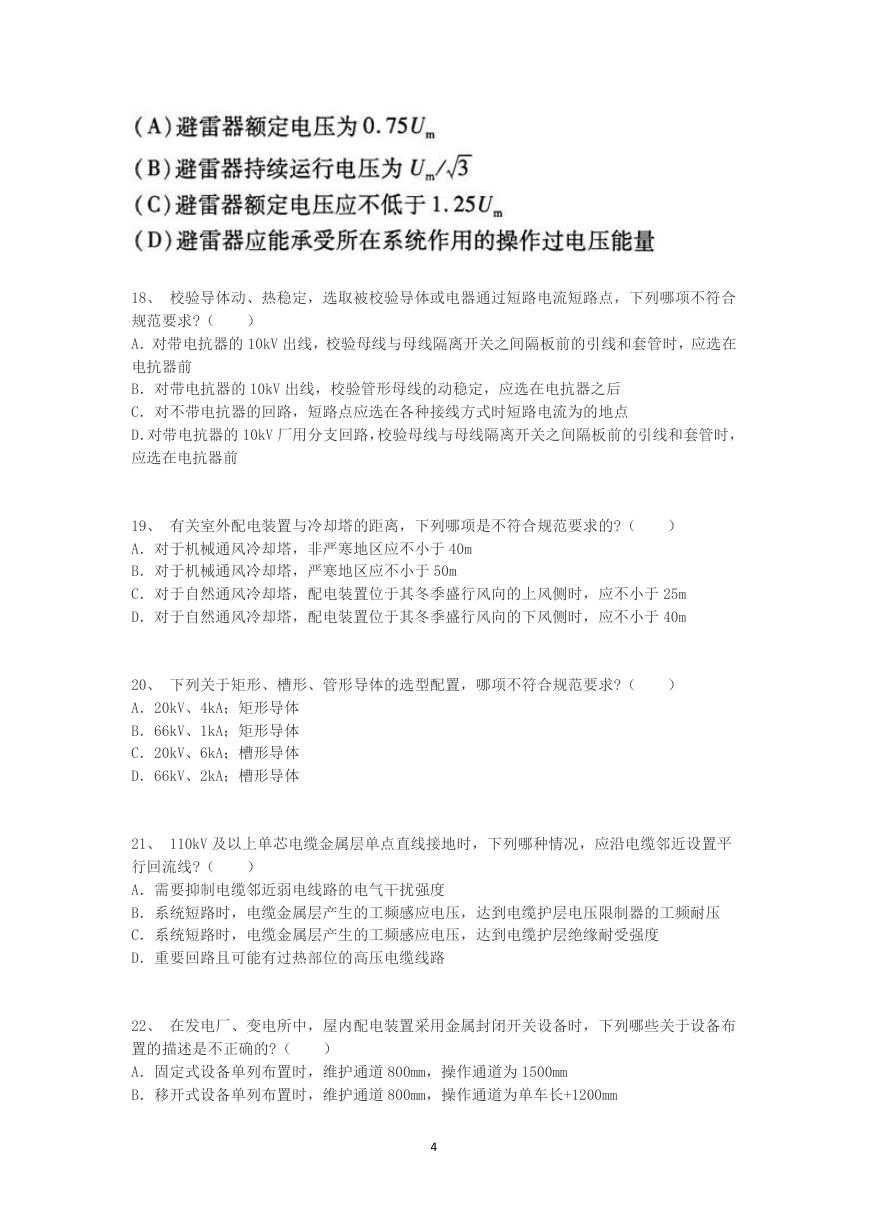

） 18、校验导体动、热稳定，选取被校验导体或电器通过短路电流短路点，下列哪项不符合规范要求?（ A．对带电抗器的 10kV 出线，校验母线与母线隔离开关之间隔板前的引线和套管时，应选在电抗器前 B．对带电抗器的 10kV 出线，校验管形母线的动稳定，应选在电抗器之后 C．对不带电抗器的回路，短路点应选在各种接线方式时短路电流为的地点 D．对带电抗器的 10kV 厂用分支回路，校验母线与母线隔离开关之间隔板前的引线和套管时，应选在电抗器前 19、有关室外配电装置与冷却塔的距离，下列哪项是不符合规范要求的?（ A．对于机械通风冷却塔，非严寒地区应不小于 40m B．对于机械通风冷却塔，严寒地区应不小于 50m C．对于自然通风冷却塔，配电装置位于其冬季盛行风向的上风侧时，应不小于 25m D．对于自然通风冷却塔，配电装置位于其冬季盛行风向的下风侧时，应不小于 40m ） 20、下列关于矩形、槽形、管形导体的选型配置，哪项不符合规范要求?（ A．20kV、4kA；矩形导体 B．66kV、1kA；矩形导体 C．20kV、6kA；槽形导体 D．66kV、2kA；槽形导体）） 21、 110kV 及以上单芯电缆金属层单点直线接地时，下列哪种情况，应沿电缆邻近设置平行回流线?（ A．需要抑制电缆邻近弱电线路的电气干扰强度 B．系统短路时，电缆金属层产生的工频感应电压，达到电缆护层电压限制器的工频耐压 C．系统短路时，电缆金属层产生的工频感应电压，达到电缆护层绝缘耐受强度 D．重要回路且可能有过热部位的高压电缆线路 22、在发电厂、变电所中，屋内配电装置采用金属封闭开关设备时，下列哪些关于设备布置的描述是不正确的?（ A．固定式设备单列布置时，维护通道 800mm，操作通道为 1500mm B．移开式设备单列布置时，维护通道 800mm，操作通道为单车长+1200mm ） 4

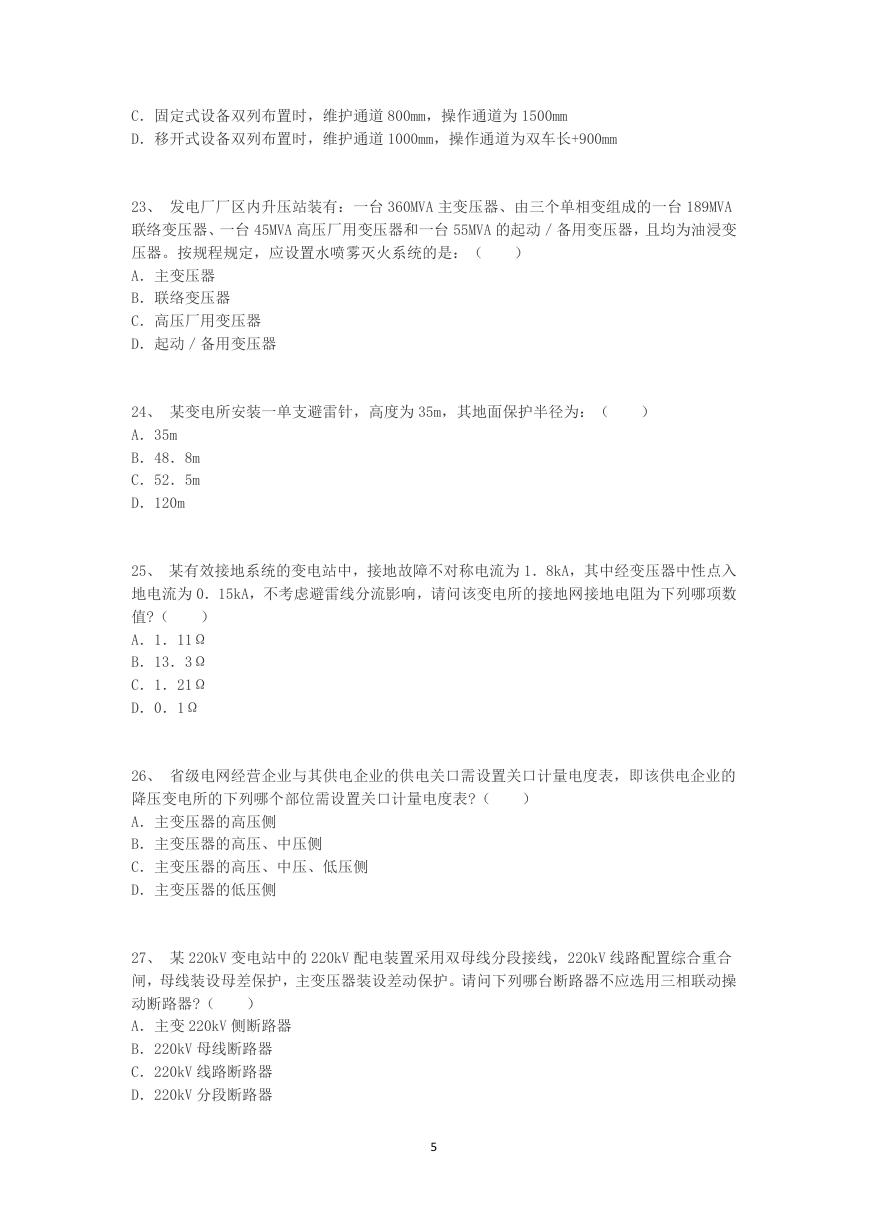

C．固定式设备双列布置时，维护通道 800mm，操作通道为 1500mm D．移开式设备双列布置时，维护通道 1000mm，操作通道为双车长+900mm 23、发电厂厂区内升压站装有：一台 360MVA 主变压器、由三个单相变组成的一台 189MVA 联络变压器、一台 45MVA 高压厂用变压器和一台 55MVA 的起动／备用变压器，且均为油浸变压器。按规程规定，应设置水喷雾灭火系统的是：（ A．主变压器 B．联络变压器 C．高压厂用变压器 D．起动／备用变压器） 24、某变电所安装一单支避雷针，高度为 35m，其地面保护半径为：（ A．35m B．48．8m C．52．5m D．120m ）） 25、某有效接地系统的变电站中，接地故障不对称电流为 1．8kA，其中经变压器中性点入地电流为 0．15kA，不考虑避雷线分流影响，请问该变电所的接地网接地电阻为下列哪项数值?（ A．1．11Ω B．13．3Ω C．1．21Ω D．0．1Ω 26、省级电网经营企业与其供电企业的供电关口需设置关口计量电度表，即该供电企业的降压变电所的下列哪个部位需设置关口计量电度表?（ A．主变压器的高压侧 B．主变压器的高压、中压侧 C．主变压器的高压、中压、低压侧 D．主变压器的低压侧）） 27、某 220kV 变电站中的 220kV 配电装置采用双母线分段接线，220kV 线路配置综合重合闸，母线装设母差保护，主变压器装设差动保护。请问下列哪台断路器不应选用三相联动操动断路器?（ A．主变 220kV 侧断路器 B．220kV 母线断路器 C．220kV 线路断路器 D．220kV 分段断路器 5

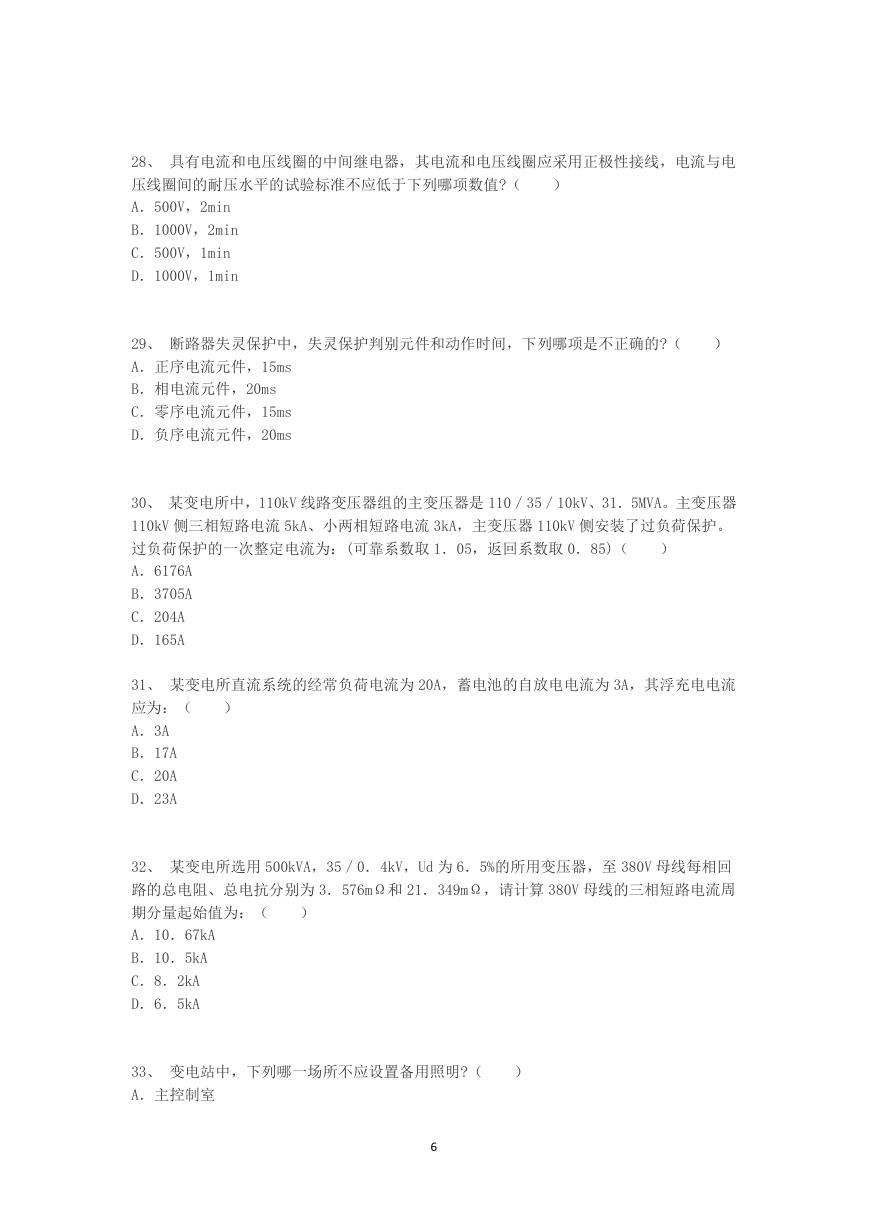

28、具有电流和电压线圈的中间继电器，其电流和电压线圈应采用正极性接线，电流与电压线圈间的耐压水平的试验标准不应低于下列哪项数值?（ A．500V，2min B．1000V，2min C．500V，1min D．1000V，1min ） 29、断路器失灵保护中，失灵保护判别元件和动作时间，下列哪项是不正确的?（ A．正序电流元件，15ms B．相电流元件，20ms C．零序电流元件，15ms D．负序电流元件，20ms ） 30、某变电所中，110kV 线路变压器组的主变压器是 110／35／10kV、31．5MVA。主变压器 110kV 侧三相短路电流 5kA、小两相短路电流 3kA，主变压器 110kV 侧安装了过负荷保护。过负荷保护的一次整定电流为：(可靠系数取 1．05，返回系数取 0．85)（ A．6176A B．3705A C．204A D．165A ）） 31、某变电所直流系统的经常负荷电流为 20A，蓄电池的自放电电流为 3A，其浮充电电流应为：（ A．3A B．17A C．20A D．23A 32、某变电所选用 500kVA，35／0．4kV，Ud 为 6．5%的所用变压器，至 380V 母线每相回路的总电阻、总电抗分别为 3．576mΩ和 21．349mΩ，请计算 380V 母线的三相短路电流周期分量起始值为：（ A．10．67kA B．10．5kA C．8．2kA D．6．5kA ） 33、变电站中，下列哪一场所不应设置备用照明?（ A．主控制室） 6

B．屋内配电装置室 C．主要楼梯间 D．蓄电池室 34、某地区 220kV 电网的有功负荷 1000MW，电网自然无功负荷系数为 1．3kvar／kW，本网发电机的无功功率为 100Mvar，主网和邻网输入的无功功率为 400Mvar，线路和电缆的充电功率为 200Mvar。请问此电网的容性无功补偿设备总容量为下列哪个数值?（ A．450Mvar B．600Mvar C．795Mvar D．2195Mvar ） 35、火力发电厂厂房内需安装投光灯，投光灯功率 2kW/个，投光灯轴线光强为 30000cd，初始光通量 25000lm，请问投光灯的安装高度应不低于下列哪个数值?（ A．10m B．9．13m C．5m D．4．56m ） 36、 500kV 及以上输电线路跨越非长期住人的建筑物或邻近民房时，房屋所在位置离地面 1．5m 处的未畸变电场不得超过下列哪项数值?（ A．lkV／m B．2kV／m C．3kV／m D．4kV／m ） 37、悬垂型杆塔分为悬垂直线和悬垂转角塔，标称电压为 220kV 和 500kV 的线路，其转角度数分别不宜大于下列哪项数值?（ A．3°，10° B．10°，15° C．10°，25° D．10°，20° ） 38、 110kV 无避雷线线路，杆塔横担高度 25．6m，绝缘子长度 2．2m，导线弧垂 8．5m，雷击大地距线路 100m，雷电流为 50kA，线路上感应过电压的值为下列哪项?（ A．375kV B．389kV C．311kV D．340kV ） 7

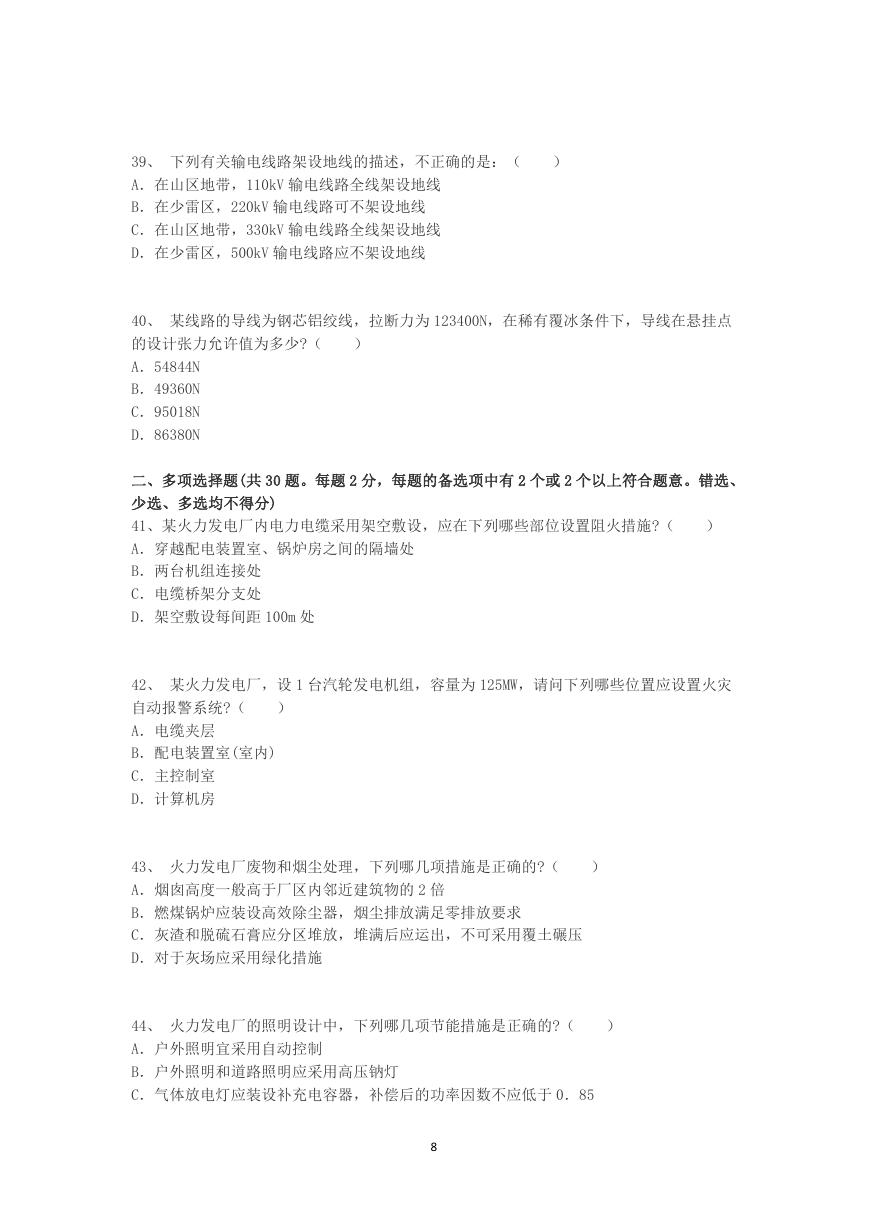

39、下列有关输电线路架设地线的描述，不正确的是：（ A．在山区地带，110kV 输电线路全线架设地线 B．在少雷区，220kV 输电线路可不架设地线 C．在山区地带，330kV 输电线路全线架设地线 D．在少雷区，500kV 输电线路应不架设地线） 40、某线路的导线为钢芯铝绞线，拉断力为 123400N，在稀有覆冰条件下，导线在悬挂点的设计张力允许值为多少?（ A．54844N B．49360N C．95018N D．86380N ）二、多项选择题(共 30 题。每题 2 分，每题的备选项中有 2 个或 2 个以上符合题意。错选、少选、多选均不得分) 41、某火力发电厂内电力电缆采用架空敷设，应在下列哪些部位设置阻火措施?（ A．穿越配电装置室、锅炉房之间的隔墙处 B．两台机组连接处 C．电缆桥架分支处 D．架空敷设每间距 100m 处）） 42、某火力发电厂，设 1 台汽轮发电机组，容量为 125MW，请问下列哪些位置应设置火灾自动报警系统?（ A．电缆夹层 B．配电装置室(室内) C．主控制室 D．计算机房 43、火力发电厂废物和烟尘处理，下列哪几项措施是正确的?（ A．烟囱高度一般高于厂区内邻近建筑物的 2 倍 B．燃煤锅炉应装设高效除尘器，烟尘排放满足零排放要求 C．灰渣和脱硫石膏应分区堆放，堆满后应运出，不可采用覆土碾压 D．对于灰场应采用绿化措施） 44、火力发电厂的照明设计中，下列哪几项节能措施是正确的?（ A．户外照明宜采用自动控制 B．户外照明和道路照明应采用高压钠灯 C．气体放电灯应装设补充电容器，补偿后的功率因数不应低于 0．85 ） 8
