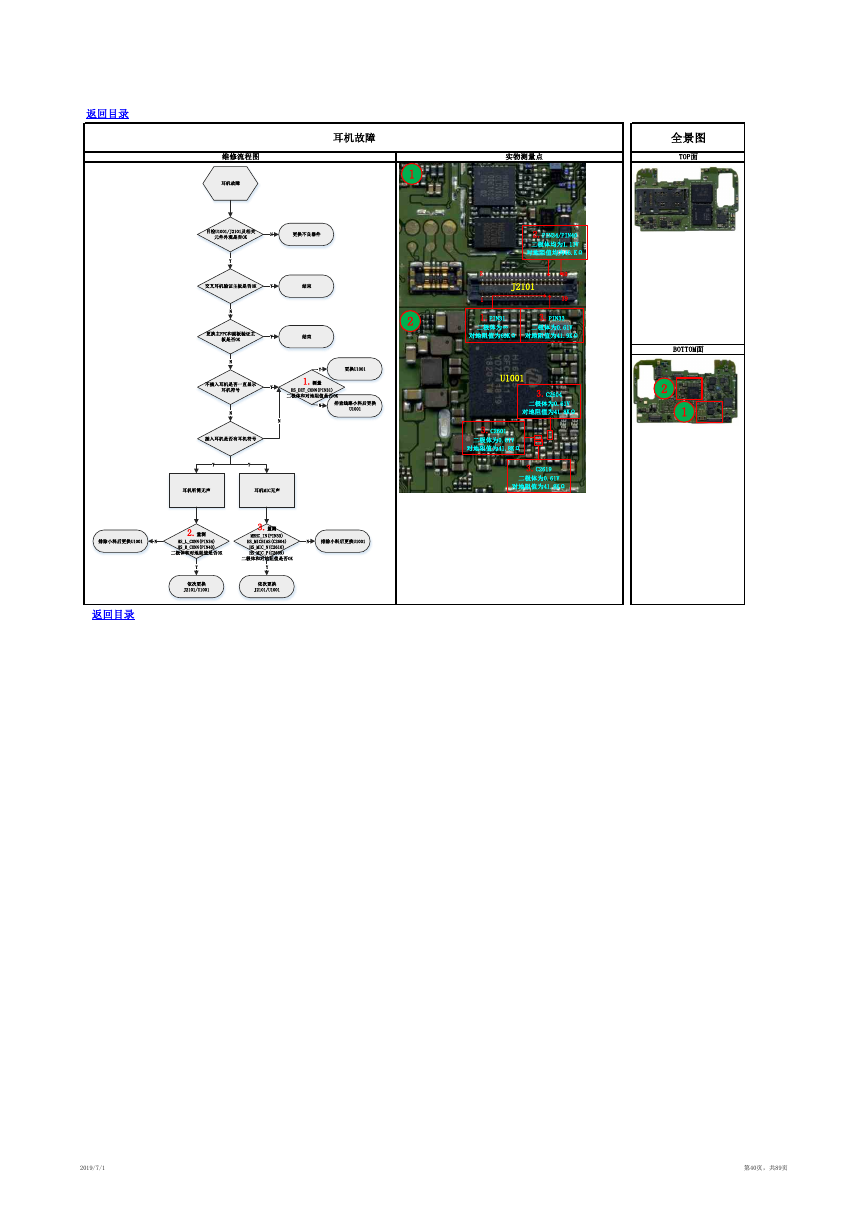

返回目录 耳机故障 维修流程图 实物测量点 全景图 TOP面 1 2 2.PIN34/PIN40 二极体均为1.13V 对地阻值均为46.KΩ 2 1 J2101 40 39 1.PIN31 二极体为∞ 3.PIN33 二极体为0.61V 对地阻值为69KΩ 对地阻值为41.9KΩ U1001 3.C2604 二极体为0.61V 对地阻值为41.8KΩ 3.C2601 二极体为0.61V 对地阻值为41.8KΩ 3.C2619 二极体为0.61V 对地阻值为41.8KΩ BOTTOM面 2 1 返回目录 2019/7/1 第40页，共89页 耳机故障目检U1001/J2101及相关元件外观是否OK更换不良器件N不插入耳机是否一直显示耳机符号排查线路小料后更换U1001Y插入耳机是否有耳机符号NN耳机听筒无声耳机MIC无声2.量测HS_L_CONN(PIN34)HS_R_CONN(PIN40)二极体和对地阻值是否OKYY排除小料后更换U1001依次更换J2101/U1001NY3.量测MBHC_IN(PIN33)HS_MICBIAS(C2604)HS_MIC_N(C2610)HS_MIC_P(C2609)二极体和对地阻值是否OK排除小料后更换U1001NY交叉耳机验证主板是否OK结束Y依次更换J2101/U10011.测量HS_DET_CONN(PIN31)二极体和对地阻值是否OKNY更换U1001YN更换主FPC和副板验证主板是否OKY结束N
