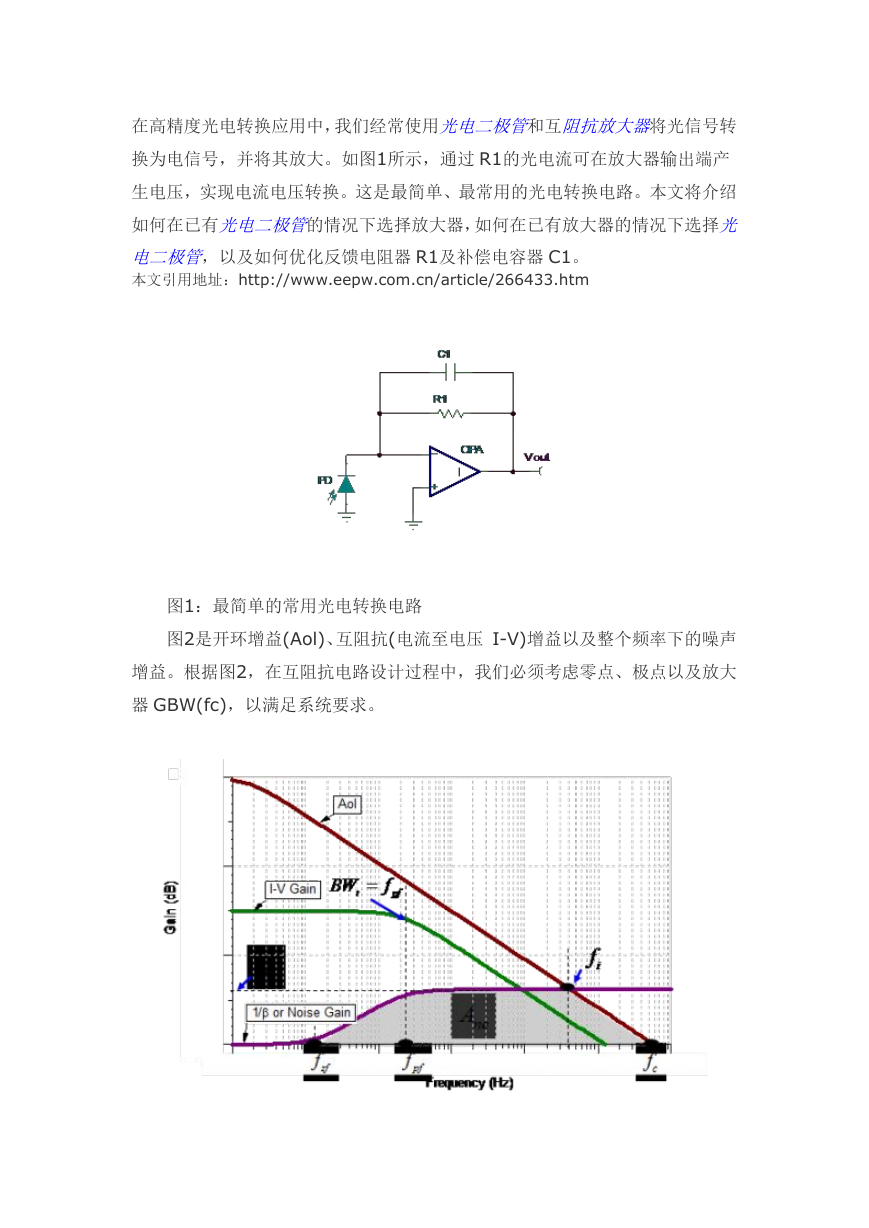

在高精度光电转换应用中，我们经常使用光电二极管和互阻抗放大器将光信号转换为电信号，并将其放大。如图1所示，通过 R1的光电流可在放大器输出端产生电压，实现电流电压转换。这是最简单、最常用的光电转换电路。本文将介绍如何在已有光电二极管的情况下选择放大器，如何在已有放大器的情况下选择光电二极管，以及如何优化反馈电阻器 R1及补偿电容器 C1。本文引用地址：http://www.eepw.com.cn/article/266433.htm 图1：最简单的常用光电转换电路图2是开环增益(Aol)、互阻抗(电流至电压 I-V)增益以及整个频率下的噪声增益。根据图2，在互阻抗电路设计过程中，我们必须考虑零点、极点以及放大器 GBW(fc)，以满足系统要求。

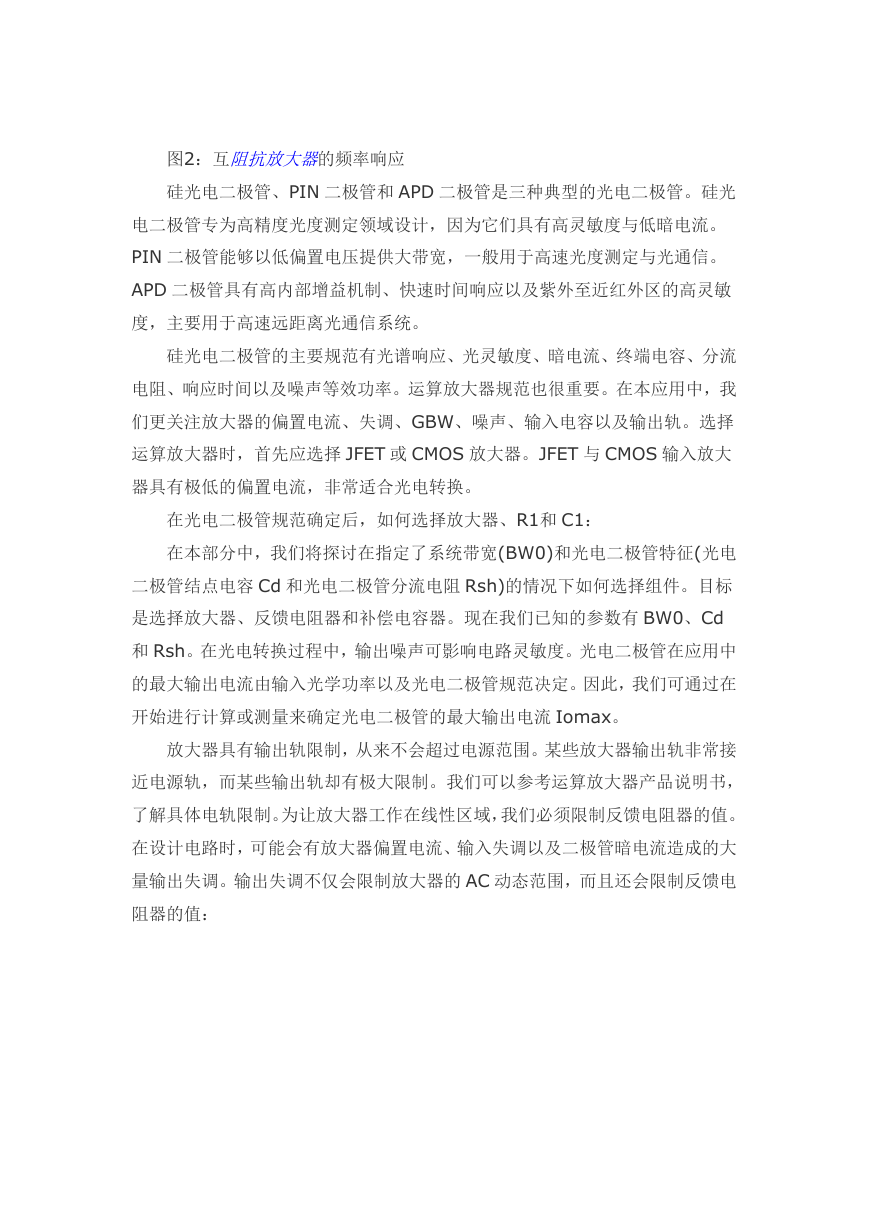

图2：互阻抗放大器的频率响应硅光电二极管、PIN 二极管和 APD 二极管是三种典型的光电二极管。硅光电二极管专为高精度光度测定领域设计，因为它们具有高灵敏度与低暗电流。 PIN 二极管能够以低偏置电压提供大带宽，一般用于高速光度测定与光通信。 APD 二极管具有高内部增益机制、快速时间响应以及紫外至近红外区的高灵敏度，主要用于高速远距离光通信系统。硅光电二极管的主要规范有光谱响应、光灵敏度、暗电流、终端电容、分流电阻、响应时间以及噪声等效功率。运算放大器规范也很重要。在本应用中，我们更关注放大器的偏置电流、失调、GBW、噪声、输入电容以及输出轨。选择运算放大器时，首先应选择 JFET 或 CMOS 放大器。JFET 与 CMOS 输入放大器具有极低的偏置电流，非常适合光电转换。在光电二极管规范确定后，如何选择放大器、R1和 C1：在本部分中，我们将探讨在指定了系统带宽(BW0)和光电二极管特征(光电二极管结点电容 Cd 和光电二极管分流电阻 Rsh)的情况下如何选择组件。目标是选择放大器、反馈电阻器和补偿电容器。现在我们已知的参数有 BW0、Cd 和 Rsh。在光电转换过程中，输出噪声可影响电路灵敏度。光电二极管在应用中的最大输出电流由输入光学功率以及光电二极管规范决定。因此，我们可通过在开始进行计算或测量来确定光电二极管的最大输出电流 Iomax。放大器具有输出轨限制，从来不会超过电源范围。某些放大器输出轨非常接近电源轨，而某些输出轨却有极大限制。我们可以参考运算放大器产品说明书，了解具体电轨限制。为让放大器工作在线性区域，我们必须限制反馈电阻器的值。在设计电路时，可能会有放大器偏置电流、输入失调以及二极管暗电流造成的大量输出失调。输出失调不仅会限制放大器的 AC 动态范围，而且还会限制反馈电阻器的值：

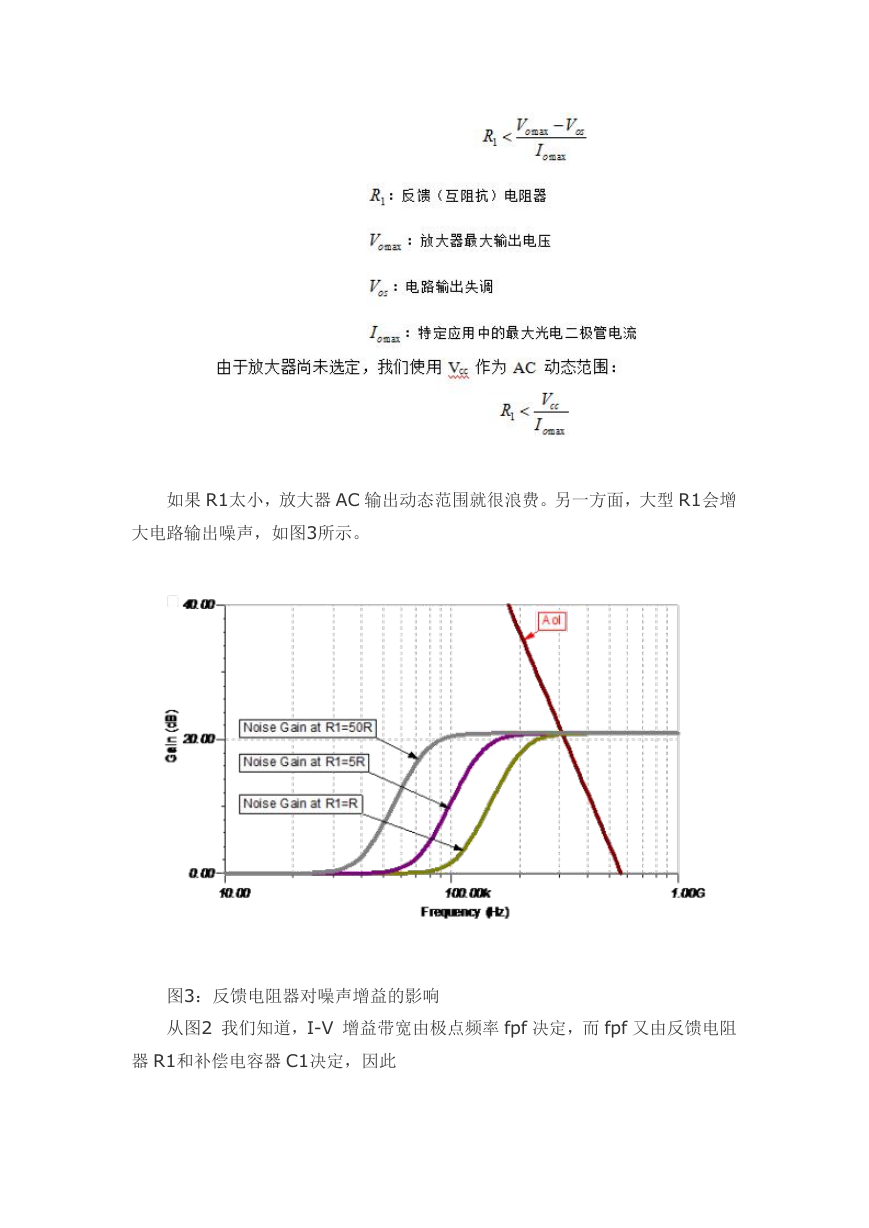

如果 R1太小，放大器 AC 输出动态范围就很浪费。另一方面，大型 R1会增大电路输出噪声，如图3所示。图3：反馈电阻器对噪声增益的影响从图2 我们知道，I-V 增益带宽由极点频率 fpf 决定，而 fpf 又由反馈电阻器 R1和补偿电容器 C1决定，因此

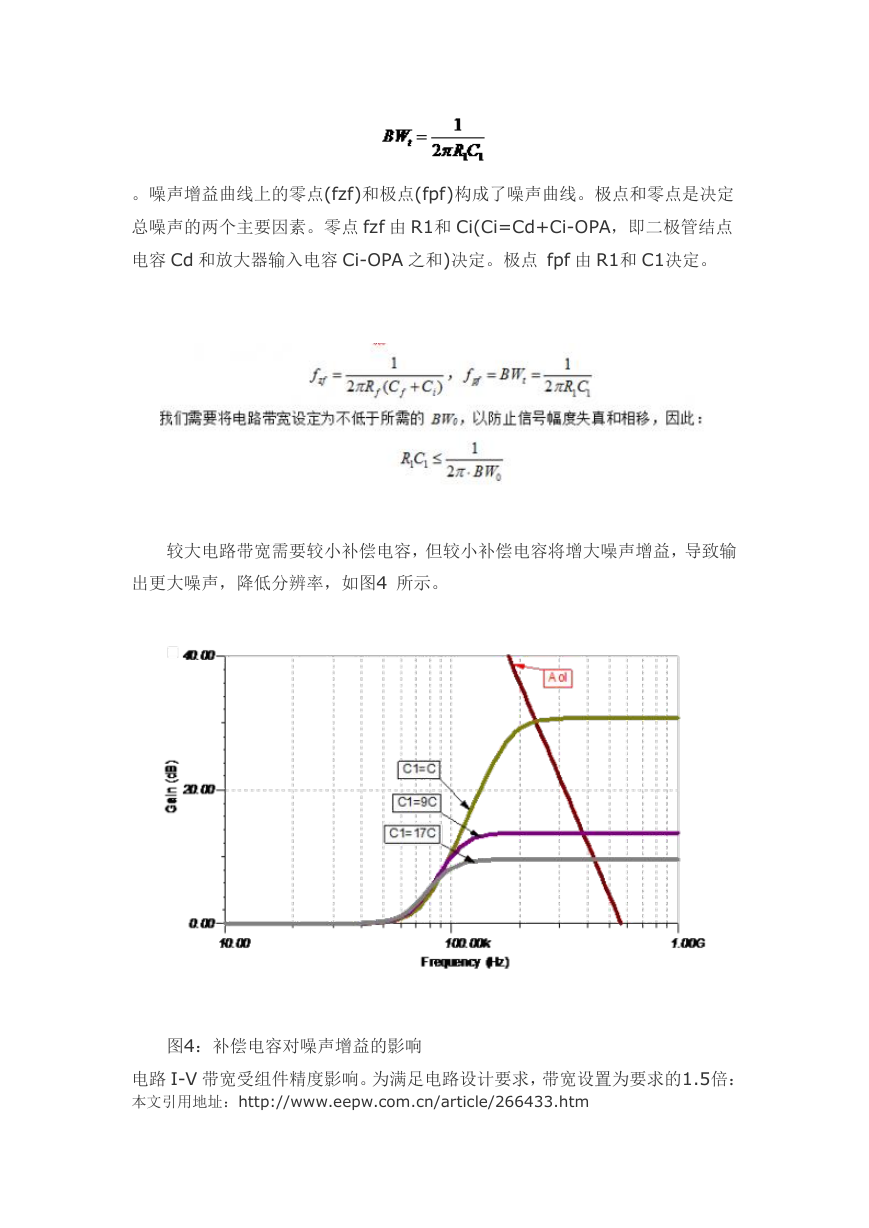

。噪声增益曲线上的零点(fzf)和极点(fpf)构成了噪声曲线。极点和零点是决定总噪声的两个主要因素。零点 fzf 由 R1和 Ci(Ci=Cd+Ci-OPA，即二极管结点电容 Cd 和放大器输入电容 Ci-OPA 之和)决定。极点 fpf 由 R1和 C1决定。较大电路带宽需要较小补偿电容，但较小补偿电容将增大噪声增益，导致输出更大噪声，降低分辨率，如图4 所示。图4：补偿电容对噪声增益的影响电路 I-V 带宽受组件精度影响。为满足电路设计要求，带宽设置为要求的1.5倍：本文引用地址：http://www.eepw.com.cn/article/266433.htm

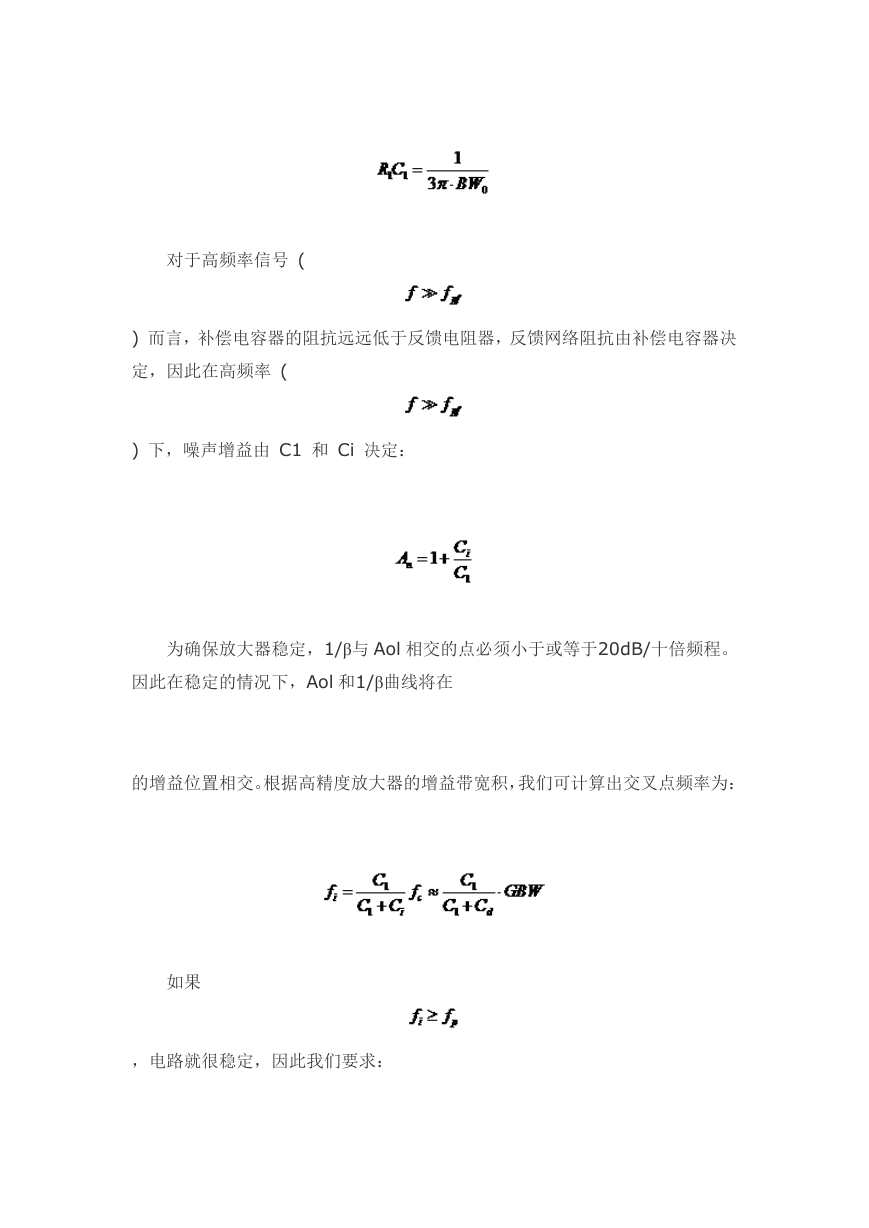

对于高频率信号 ( ) 而言，补偿电容器的阻抗远远低于反馈电阻器，反馈网络阻抗由补偿电容器决定，因此在高频率 ( ) 下，噪声增益由 C1 和 Ci 决定：为确保放大器稳定，1/β与 Aol 相交的点必须小于或等于20dB/十倍频程。因此在稳定的情况下，Aol 和1/β曲线将在的增益位置相交。根据高精度放大器的增益带宽积，我们可计算出交叉点频率为：如果，电路就很稳定，因此我们要求：

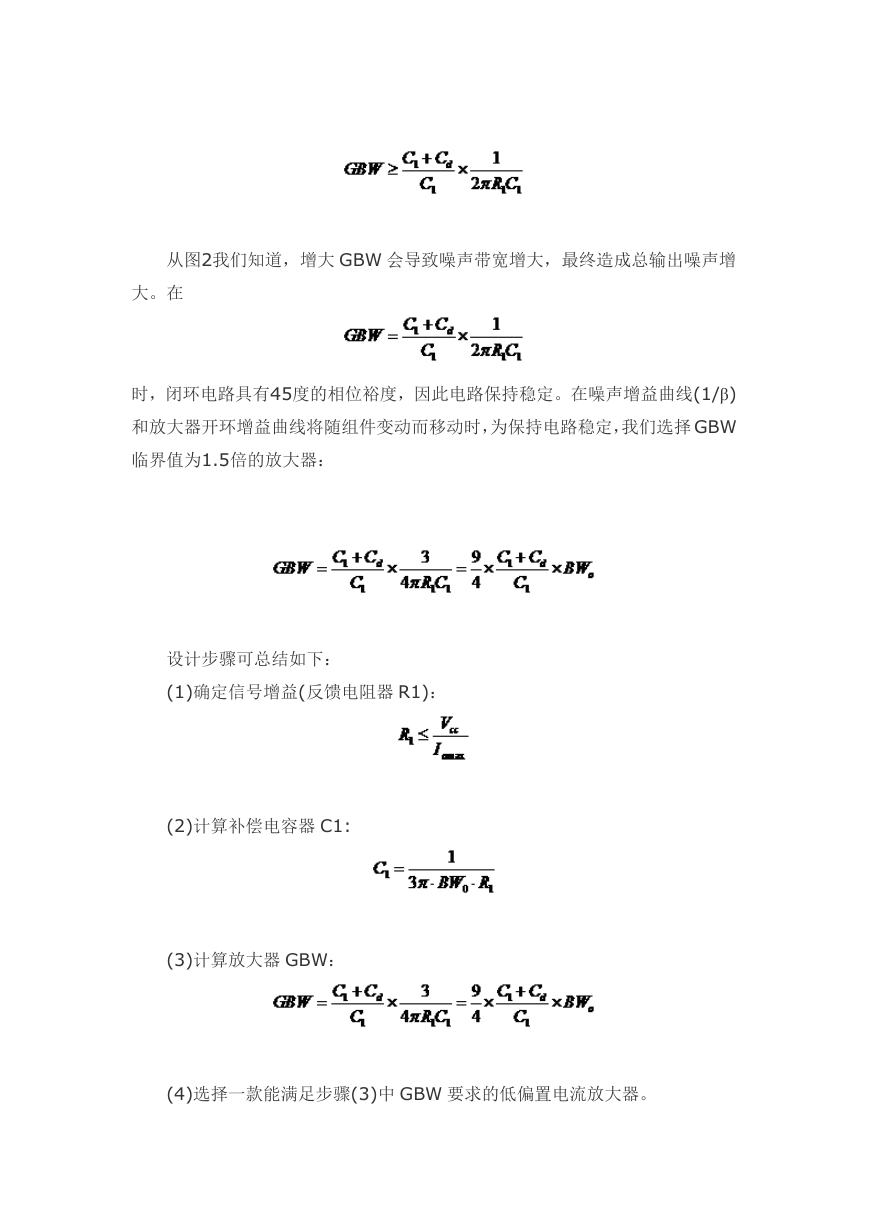

从图2我们知道，增大 GBW 会导致噪声带宽增大，最终造成总输出噪声增大。在时，闭环电路具有45度的相位裕度，因此电路保持稳定。在噪声增益曲线(1/β) 和放大器开环增益曲线将随组件变动而移动时，为保持电路稳定，我们选择 GBW 临界值为1.5倍的放大器：设计步骤可总结如下： (1)确定信号增益(反馈电阻器 R1)： (2)计算补偿电容器 C1: (3)计算放大器 GBW： (4)选择一款能满足步骤(3)中 GBW 要求的低偏置电流放大器。

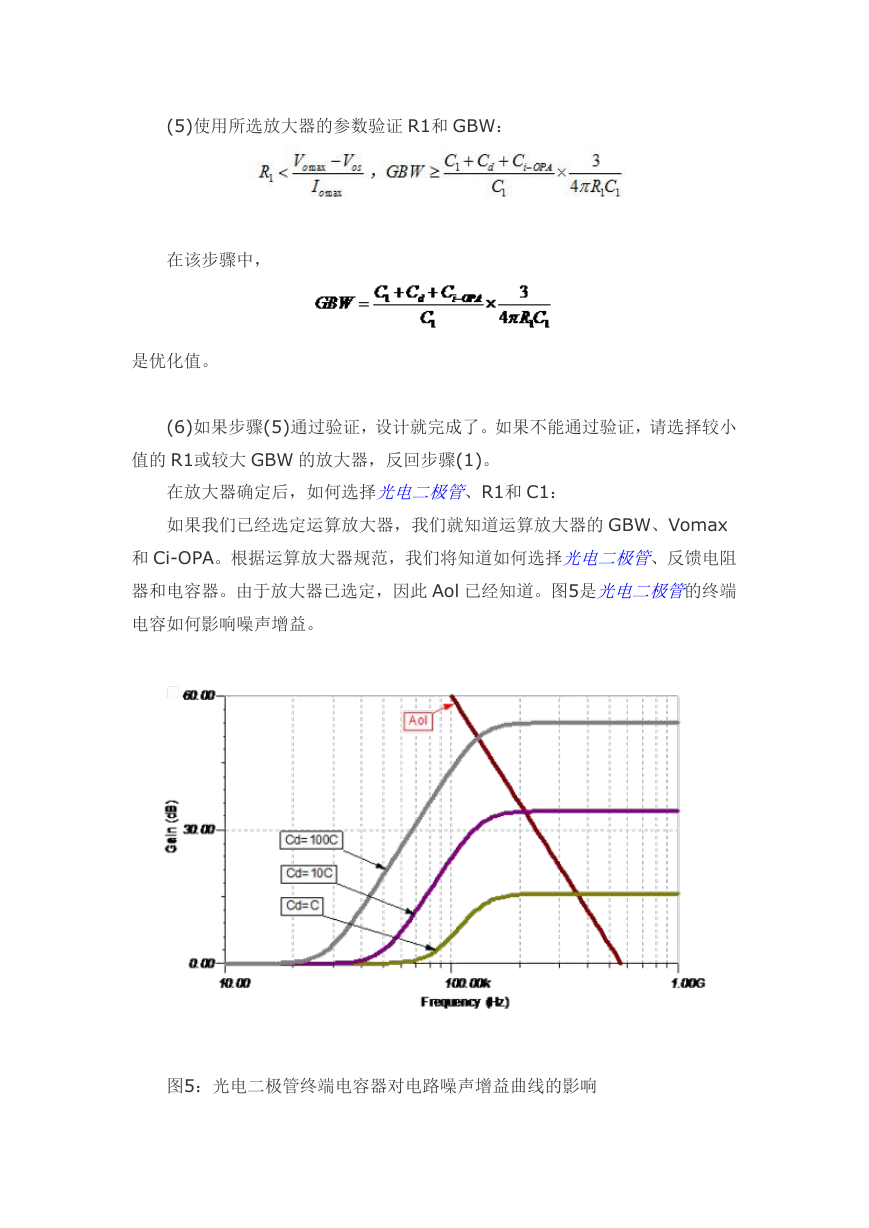

(5)使用所选放大器的参数验证 R1和 GBW：在该步骤中，是优化值。 (6)如果步骤(5)通过验证，设计就完成了。如果不能通过验证，请选择较小值的 R1或较大 GBW 的放大器，反回步骤(1)。在放大器确定后，如何选择光电二极管、R1和 C1：如果我们已经选定运算放大器，我们就知道运算放大器的 GBW、Vomax 和 Ci-OPA。根据运算放大器规范，我们将知道如何选择光电二极管、反馈电阻器和电容器。由于放大器已选定，因此 Aol 已经知道。图5是光电二极管的终端电容如何影响噪声增益。图5：光电二极管终端电容器对电路噪声增益曲线的影响

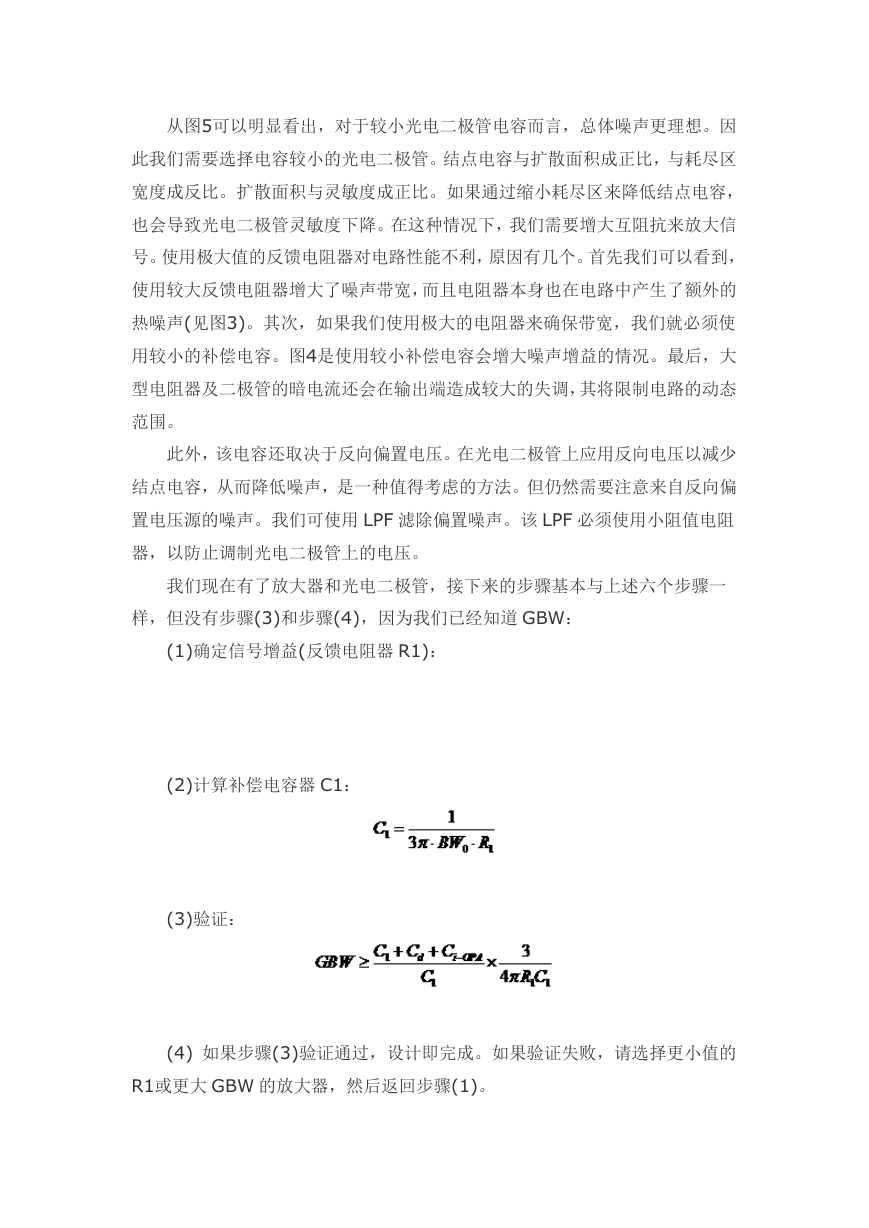

从图5可以明显看出，对于较小光电二极管电容而言，总体噪声更理想。因此我们需要选择电容较小的光电二极管。结点电容与扩散面积成正比，与耗尽区宽度成反比。扩散面积与灵敏度成正比。如果通过缩小耗尽区来降低结点电容，也会导致光电二极管灵敏度下降。在这种情况下，我们需要增大互阻抗来放大信号。使用极大值的反馈电阻器对电路性能不利，原因有几个。首先我们可以看到，使用较大反馈电阻器增大了噪声带宽，而且电阻器本身也在电路中产生了额外的热噪声(见图3)。其次，如果我们使用极大的电阻器来确保带宽，我们就必须使用较小的补偿电容。图4是使用较小补偿电容会增大噪声增益的情况。最后，大型电阻器及二极管的暗电流还会在输出端造成较大的失调，其将限制电路的动态范围。此外，该电容还取决于反向偏置电压。在光电二极管上应用反向电压以减少结点电容，从而降低噪声，是一种值得考虑的方法。但仍然需要注意来自反向偏置电压源的噪声。我们可使用 LPF 滤除偏置噪声。该 LPF 必须使用小阻值电阻器，以防止调制光电二极管上的电压。我们现在有了放大器和光电二极管，接下来的步骤基本与上述六个步骤一样，但没有步骤(3)和步骤(4)，因为我们已经知道 GBW： (1)确定信号增益(反馈电阻器 R1)： (2)计算补偿电容器 C1： (3)验证： (4) 如果步骤(3)验证通过，设计即完成。如果验证失败，请选择更小值的 R1或更大 GBW 的放大器，然后返回步骤(1)。
