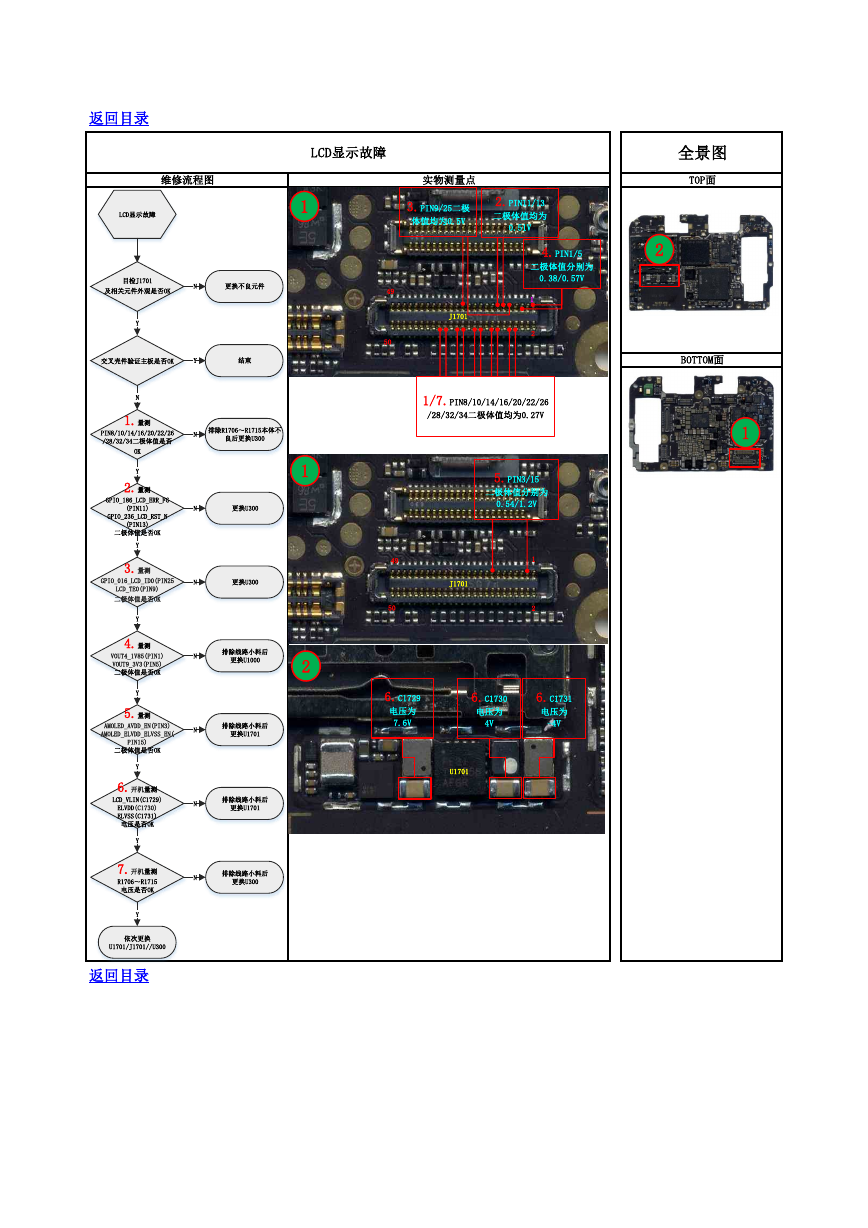

全景图 TOP面 BOTTOM面 1 实物测量点 3.PIN9/25二极 体值均为0.5V 2.PIN11/13 二极体值均为 0.51V 4.PIN1/5 二极体值分别为 0.38/0.57V 2 49 50 49 50 J1701 1 2 1/7.PIN8/10/14/16/20/22/26 /28/32/34二极体值均为0.27V 5.PIN3/15 二极体值分别为 0.54/1.2V J1701 1 2 6.C1729 电压为 7.6V 6.C1730 电压为 4V 6.C1731 电压为 -4V U1701 返回目录 LCD显示故障 维修流程图 1 1 2 返回目录 LCD显示故障目检J1701及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测PIN8/10/14/16/20/22/26/28/32/34二极体值是否OK排除R1706～R1715本体不良后更换U300NN3.量测GPIO_016_LCD_ID0(PIN25LCD_TE0(PIN9)二极体值是否OK4.量测VOUT4_1V85(PIN1)VOUT9_3V3(PIN5)二极体值是否OKY更换U300N排除线路小料后更换U1000NY排除线路小料后更换U1701NYY更换U300NY2.量测GPIO_186_LCD_ERR_FG(PIN11)GPIO_236_LCD_RST_N(PIN13)二极体值是否OK5.量测AMOLED_AVDD_EN(PIN3)AMOLED_ELVDD_ELVSS_EN(PIN15)二极体值是否OK6.开机量测LCD_VLIN(C1729)ELVDD(C1730)ELVSS(C1731)电压是否OK排除线路小料后更换U1701N7.开机量测R1706～R1715电压是否OKY排除线路小料后更换U300NY依次更换U1701/J1701//U300
