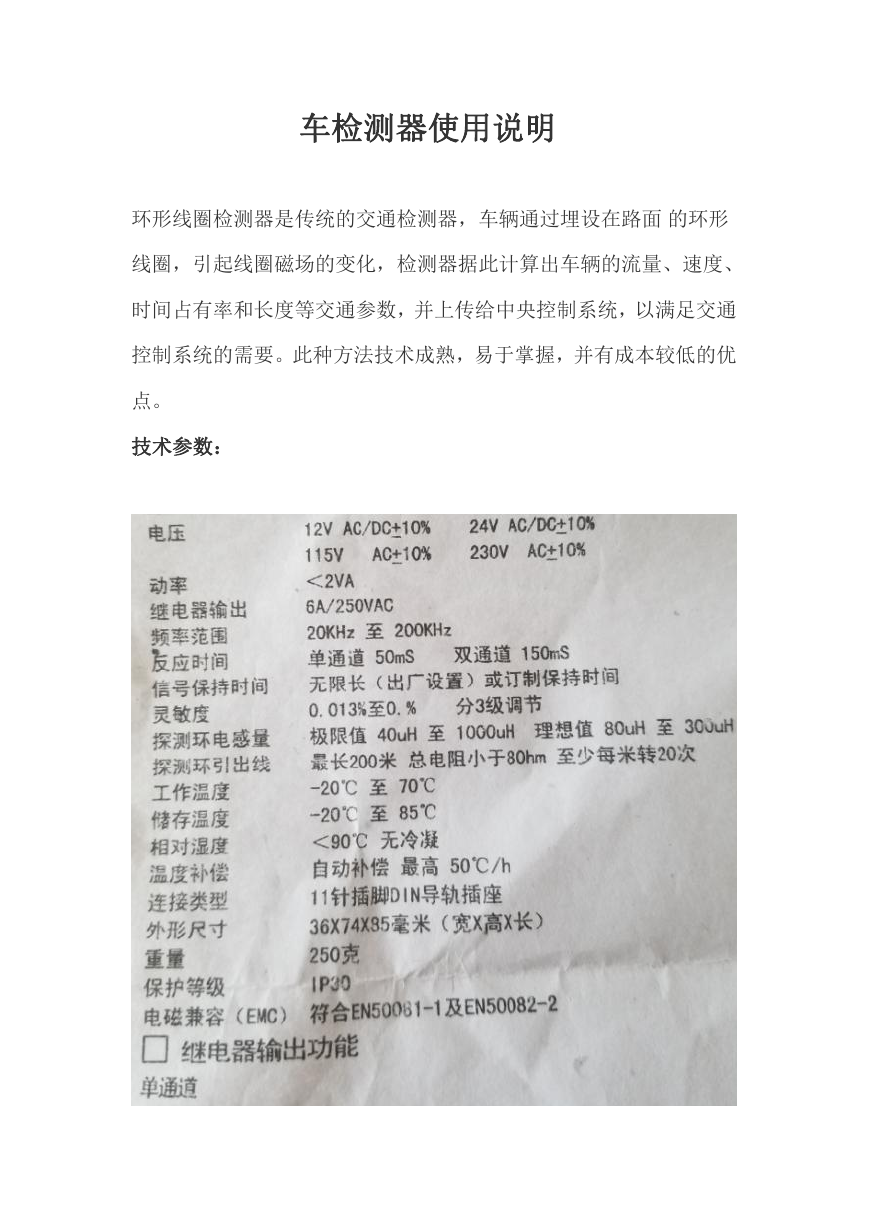

车检测器使用说明环形线圈检测器是传统的交通检测器，车辆通过埋设在路面的环形线圈，引起线圈磁场的变化，检测器据此计算出车辆的流量、速度、时间占有率和长度等交通参数，并上传给中央控制系统，以满足交通控制系统的需要。此种方法技术成熟，易于掌握，并有成本较低的优点。技术参数：

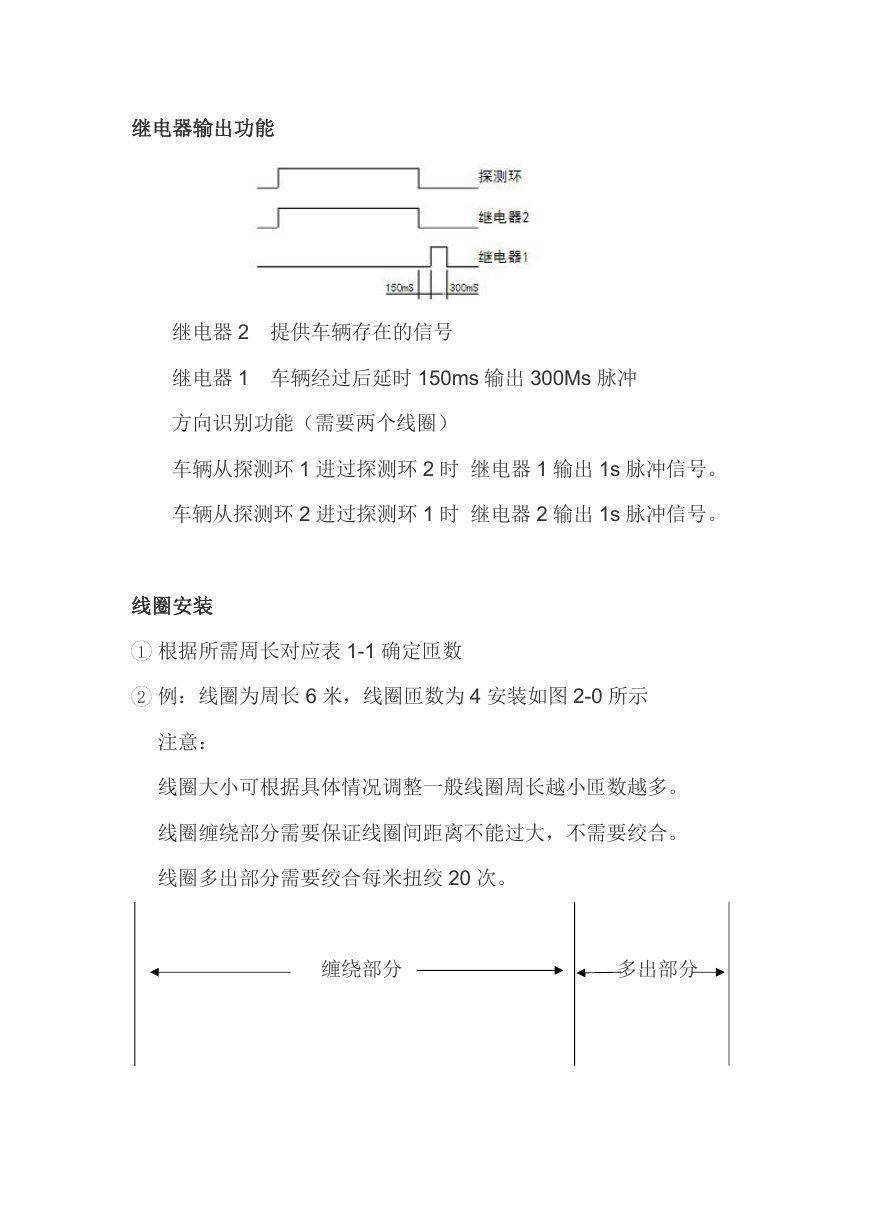

继电器输出功能继电器 2 提供车辆存在的信号继电器 1 车辆经过后延时 150ms 输出 300Ms 脉冲方向识别功能（需要两个线圈）车辆从探测环 1 进过探测环 2 时继电器 1 输出 1s 脉冲信号。车辆从探测环 2 进过探测环 1 时继电器 2 输出 1s 脉冲信号。线圈安装 1 根据所需周长对应表 1-1 确定匝数 2 例：线圈为周长 6 米，线圈匝数为 4 安装如图 2-0 所示注意：线圈大小可根据具体情况调整一般线圈周长越小匝数越多。线圈缠绕部分需要保证线圈间距离不能过大，不需要绞合。线圈多出部分需要绞合每米扭绞 20 次。缠绕部分多出部分

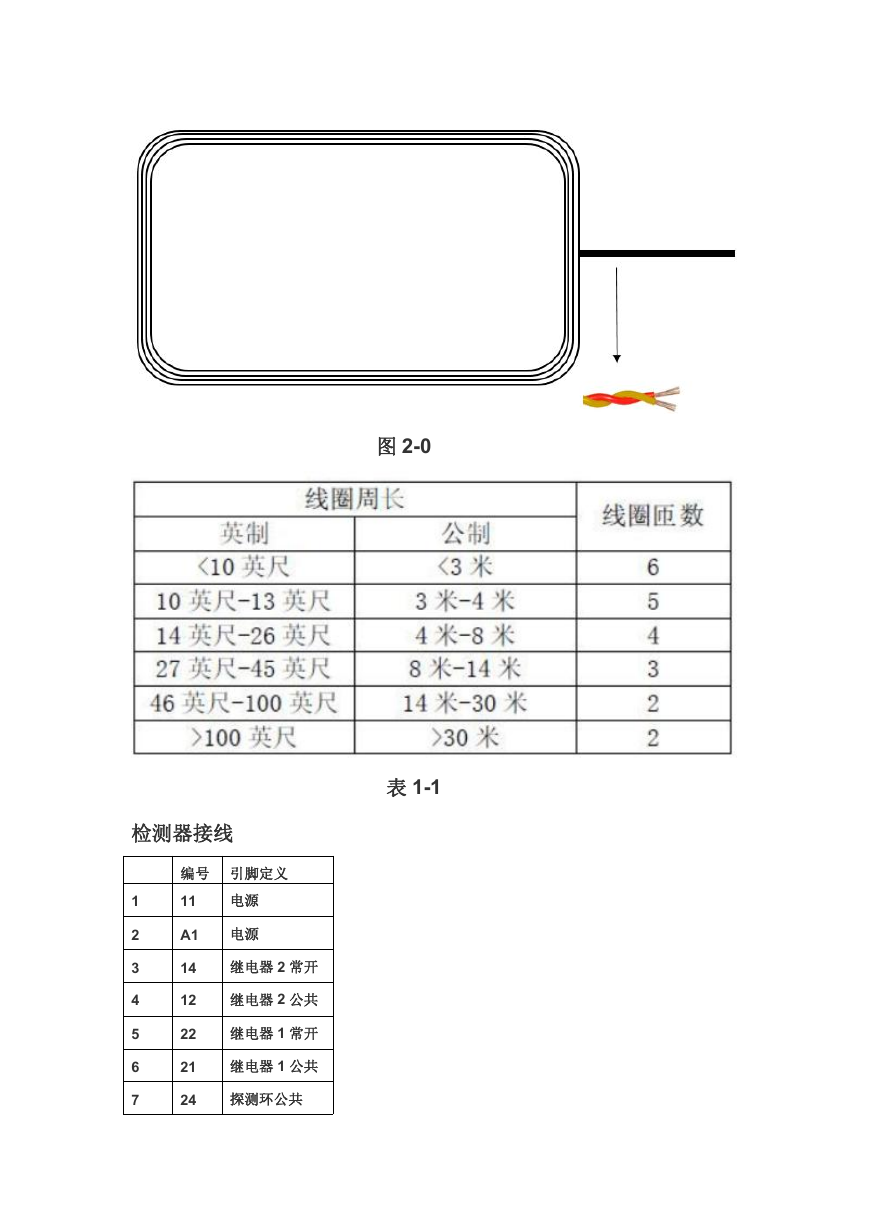

图 2-0 表 1-1 检测器接线编号引脚定义 1 2 3 4 5 6 7 11 A1 14 12 22 21 24 电源电源继电器 2 常开继电器 2 公共继电器 1 常开继电器 1 公共探测环公共

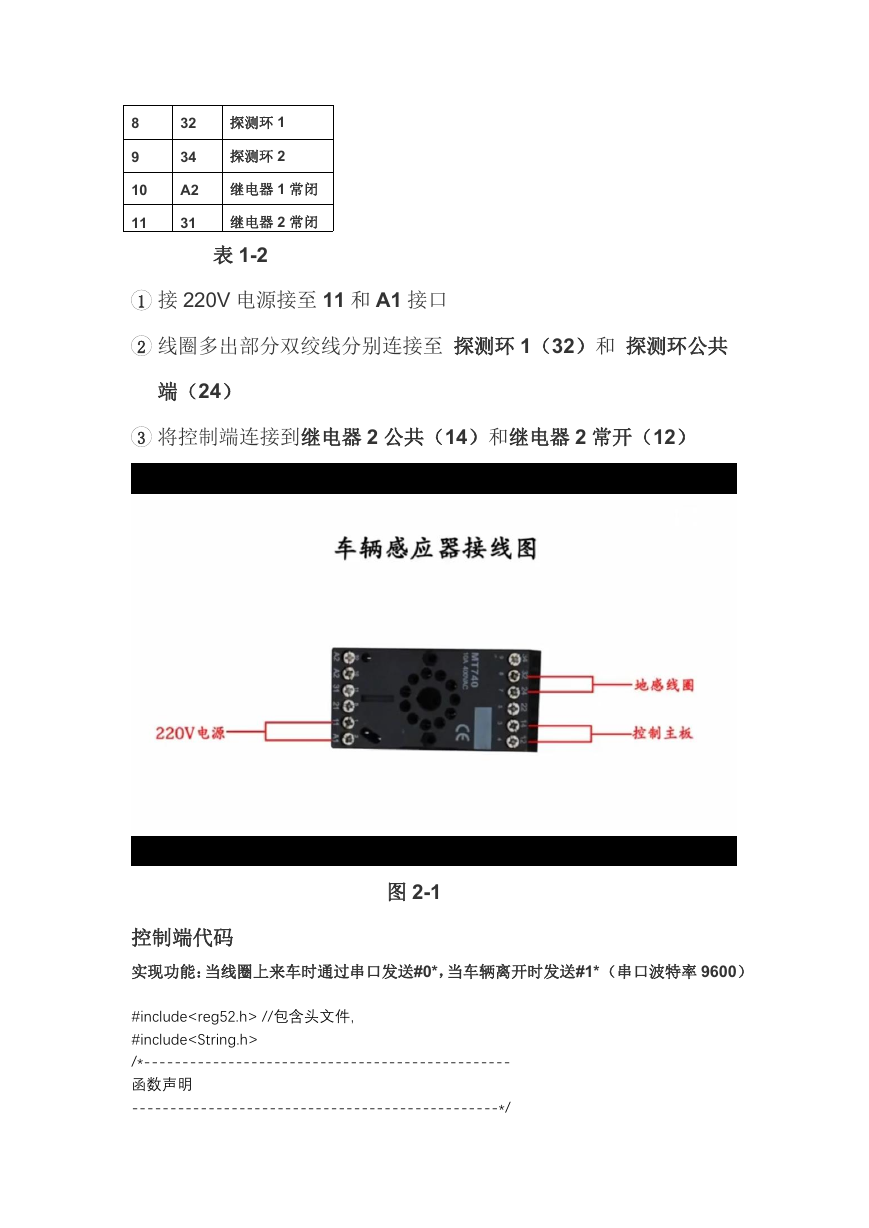

8 9 10 11 32 34 A2 31 探测环 1 探测环 2 继电器 1 常闭继电器 2 常闭表 1-2 1 接 220V 电源接至 11 和 A1 接口 2 线圈多出部分双绞线分别连接至探测环 1（32）和探测环公共端（24） 3 将控制端连接到继电器 2 公共（14）和继电器 2 常开（12）图 2-1 控制端代码实现功能：当线圈上来车时通过串口发送#0*，当车辆离开时发送#1*（串口波特率 9600） #include //包含头文件， #include /*------------------------------------------------ 函数声明 ------------------------------------------------*/

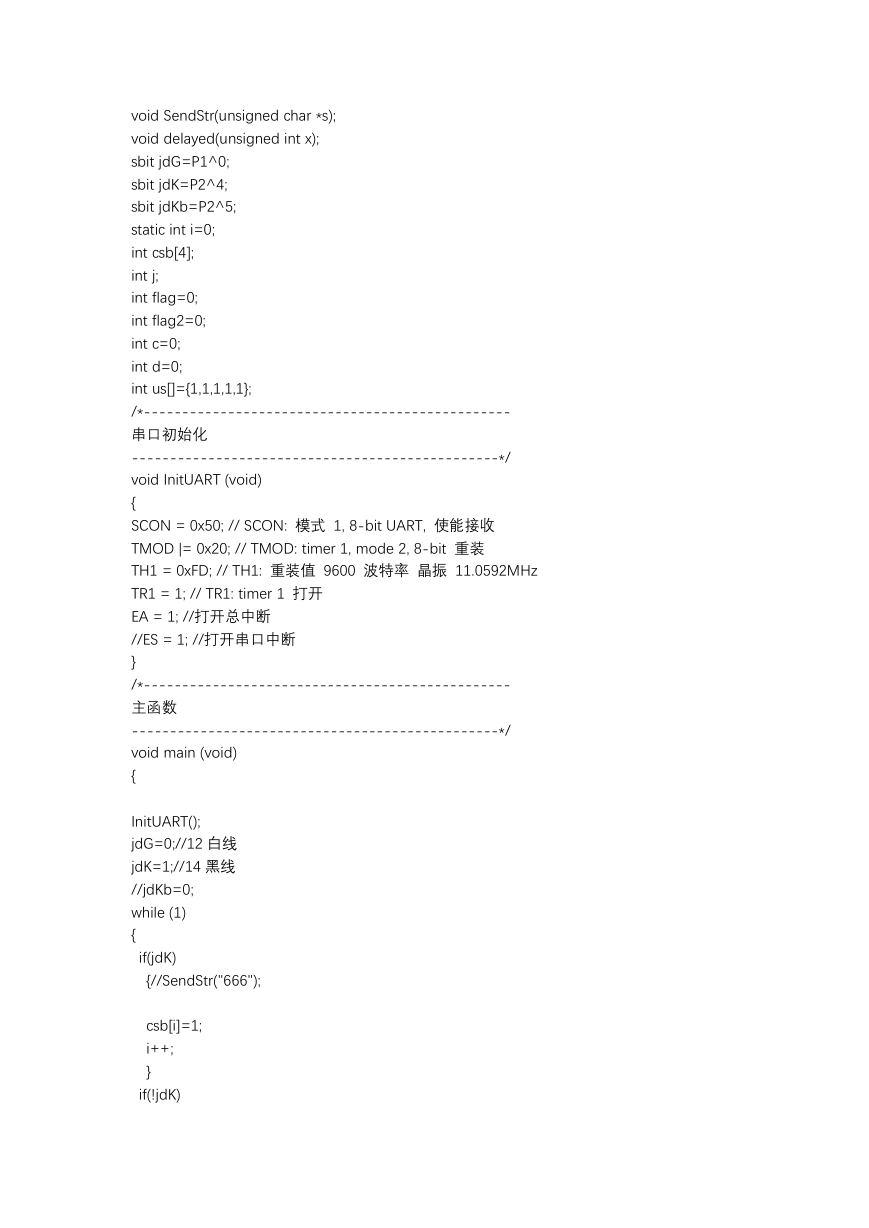

void SendStr(unsigned char *s); void delayed(unsigned int x); sbit jdG=P1^0; sbit jdK=P2^4; sbit jdKb=P2^5; static int i=0; int csb[4]; int j; int flag=0; int flag2=0; int c=0; int d=0; int us[]={1,1,1,1,1}; /*------------------------------------------------ 串口初始化 ------------------------------------------------*/ void InitUART (void) { SCON = 0x50; // SCON: 模式 1, 8-bit UART, 使能接收 TMOD |= 0x20; // TMOD: timer 1, mode 2, 8-bit 重装 TH1 = 0xFD; // TH1: 重装值 9600 波特率晶振 11.0592MHz TR1 = 1; // TR1: timer 1 打开 EA = 1; //打开总中断 //ES = 1; //打开串口中断 } /*------------------------------------------------ 主函数 ------------------------------------------------*/ void main (void) { InitUART(); jdG=0;//12 白线 jdK=1;//14 黑线 //jdKb=0; while (1) { if(jdK) {//SendStr("666"); csb[i]=1; i++; } if(!jdK)

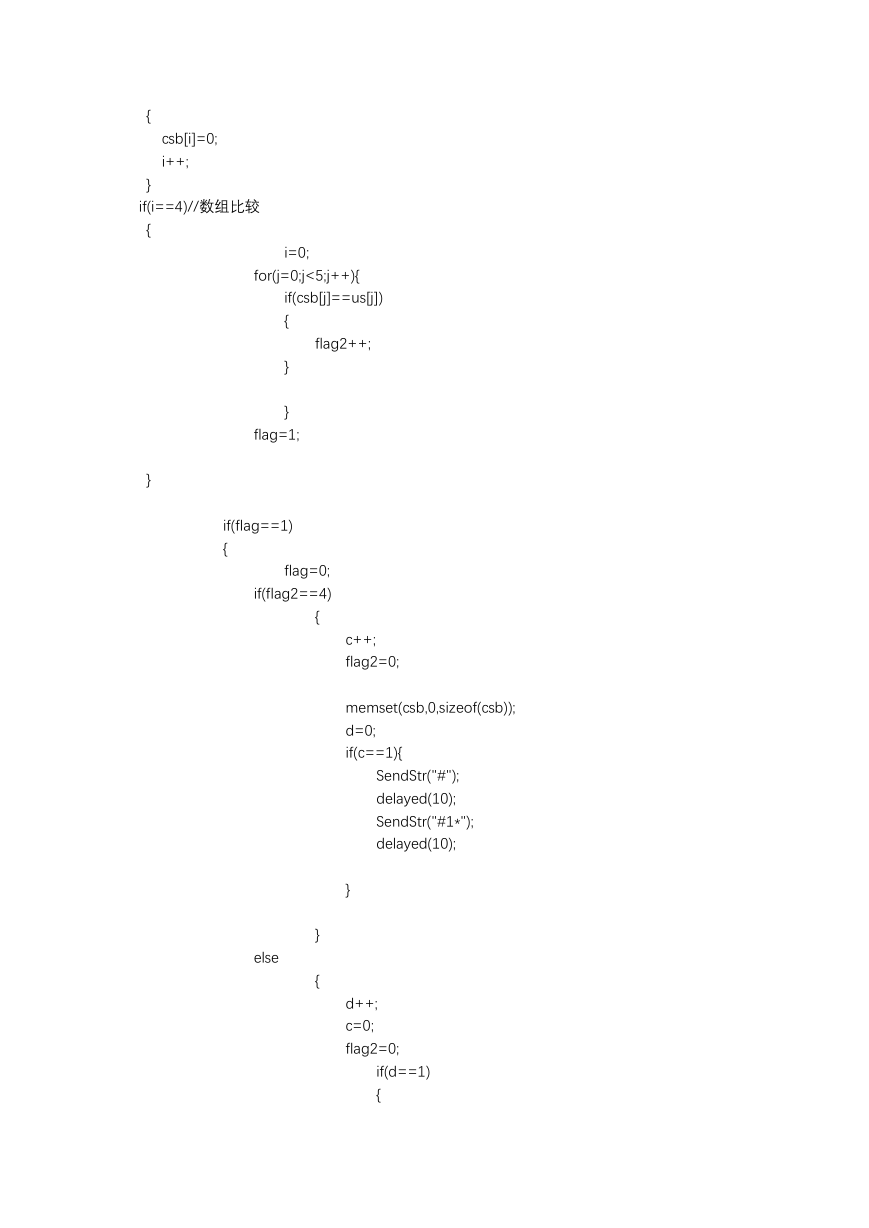

{ csb[i]=0; i++; } if(i==4)//数组比较 { i=0; for(j=0;j<5;j++){ if(csb[j]==us[j]) { flag2++; } } flag=1; } if(flag==1) { flag=0; if(flag2==4) { } { else c++; flag2=0; memset(csb,0,sizeof(csb)); d=0; if(c==1){ SendStr("#"); delayed(10); SendStr("#1*"); delayed(10); } d++; c=0; flag2=0; if(d==1) {

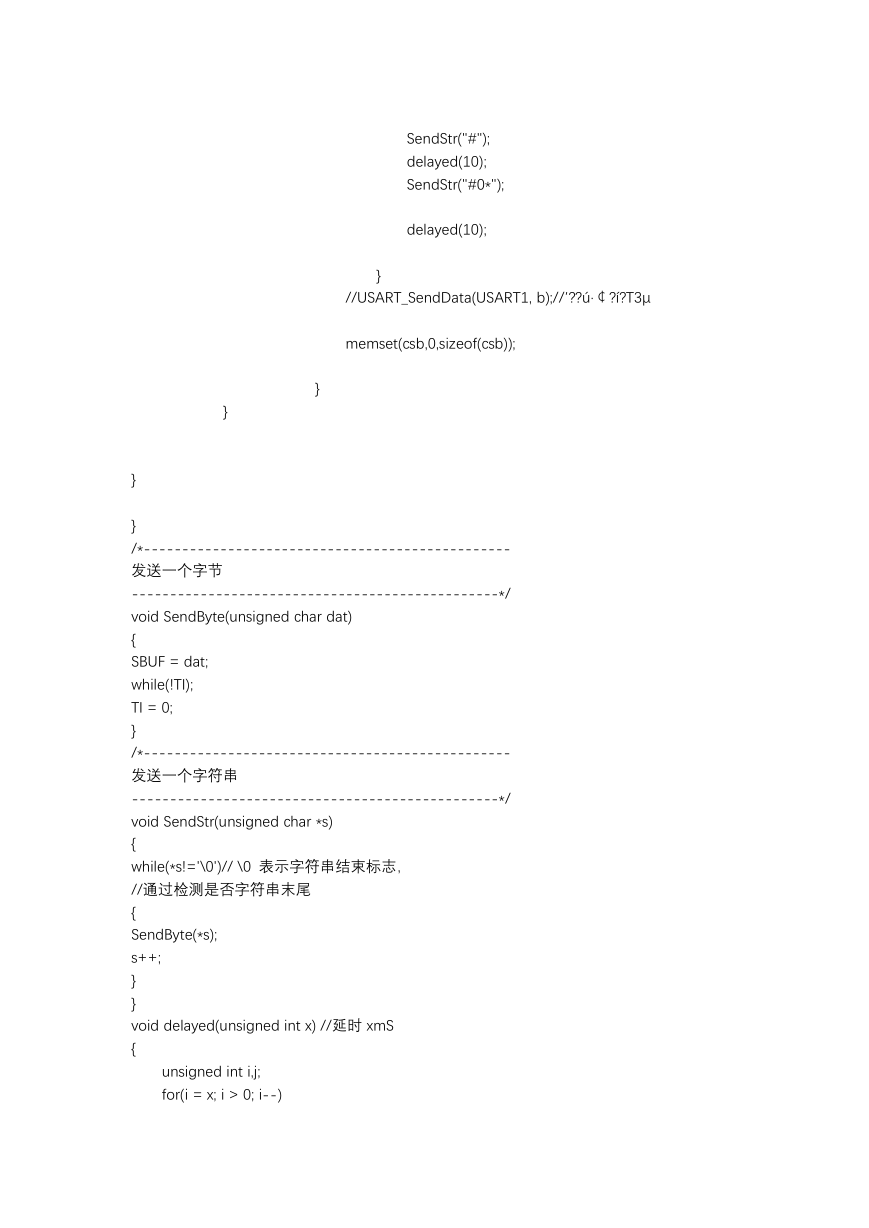

SendStr("#"); delayed(10); SendStr("#0*"); delayed(10); } //USART_SendData(USART1, b);//′??ú·￠?í?T3μ memset(csb,0,sizeof(csb)); } } } } /*------------------------------------------------ 发送一个字节 ------------------------------------------------*/ void SendByte(unsigned char dat) { SBUF = dat; while(!TI); TI = 0; } /*------------------------------------------------ 发送一个字符串 ------------------------------------------------*/ void SendStr(unsigned char *s) { while(*s!='\0')// \0 表示字符串结束标志， //通过检测是否字符串末尾 { SendByte(*s); s++; } } void delayed(unsigned int x) //延时 xmS { unsigned int i,j; for(i = x; i > 0; i--)

for(j = 113; j >0; j--); { } }
