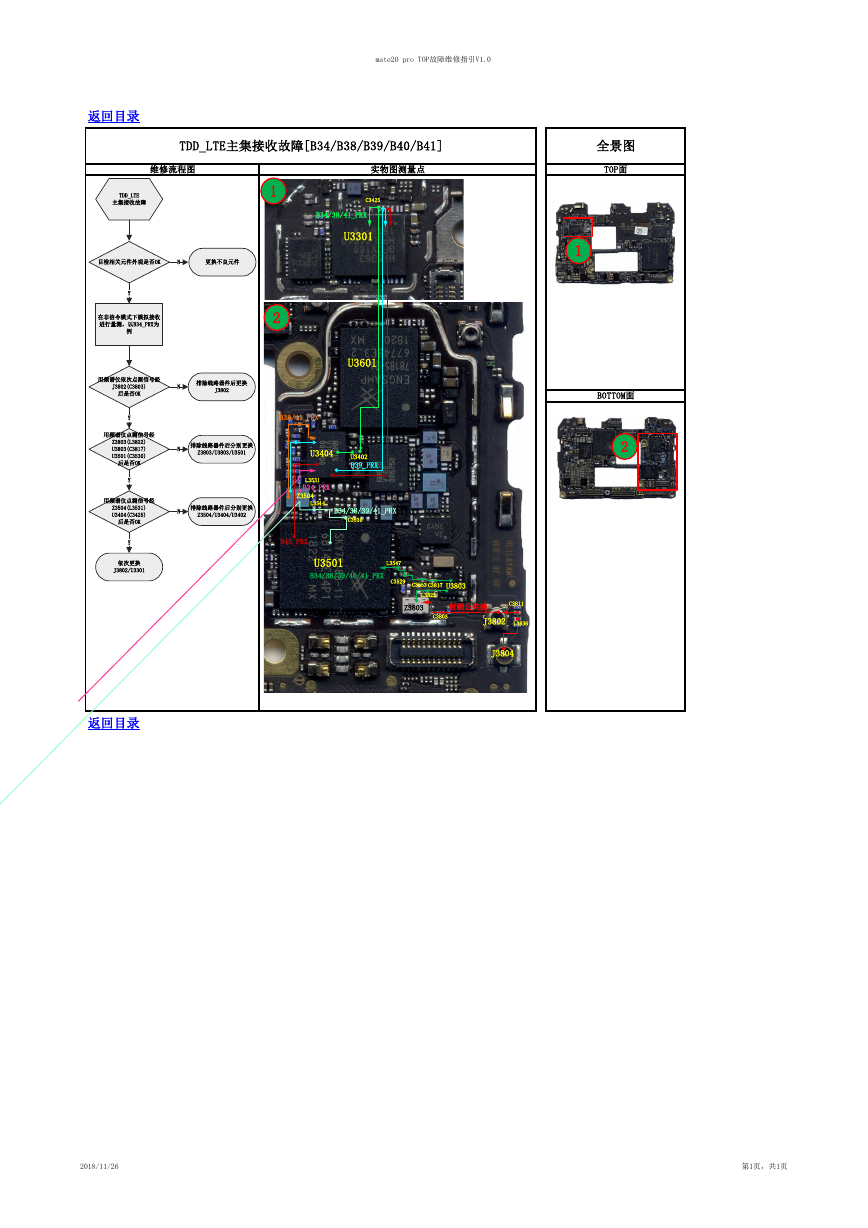

mate20 pro TOP故障维修指引V1.0 TDD_LTE主集接收故障[B34/B38/B39/B40/B41] 维修流程图 实物图测量点 全景图 TOP面 返回目录 TDD_LTE 主集接收故障 1 BOTTOM面 2 1 2 C3425 B34/38/41_PRX U3301 U3601 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B34_PRX为 例 用频谱仪依次点测信号经 J3802(C3803) 后是否OK N 排除线路器件后更换 J3802 B38/41_PRX N 排除线路器件后分别更换 Z3803/U3803/U3501 U3404 U3402 B39_PRX N 排除线路器件后分别更换 Z3504/U3404/U3402 L3531 B34_PRX Z3504 L3514 B40_PRX B34/38/39/41_PRX C3530 U3501 B34/38/39/40/41_PRX L3547 C3529 C3553 C3817 U3803 L3822 Z3803 射频公共线 C3811 C3803 J3802 L3836 J3804 Y 用频谱仪点测信号经 Z3803(L3822) U3803(C3817) U3501(C3530) 后是否OK Y 用频谱仪点测信号经 Z3504(L3531) U3404(C3425) 后是否OK Y 依次更换 J3802/U3301 返回目录 2018/11/26 第1页，共1页
