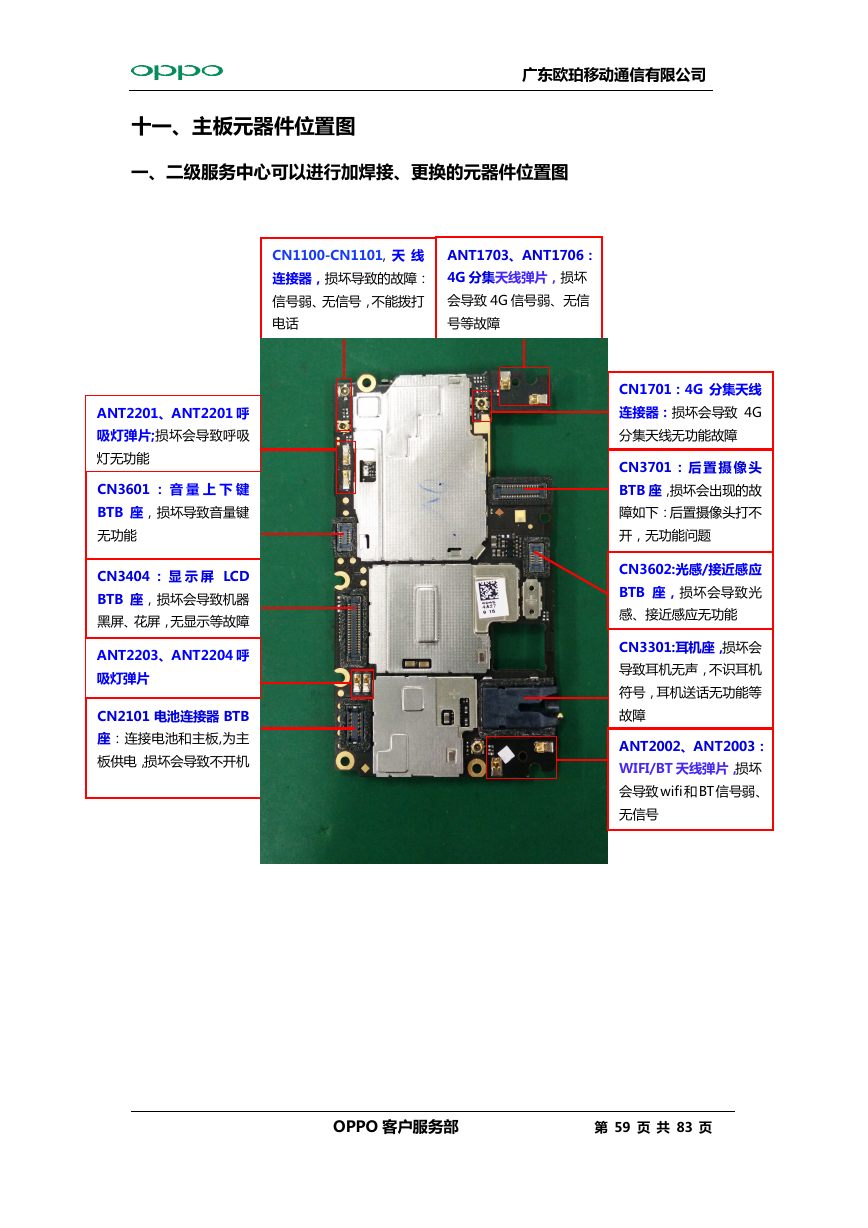

广东欧珀移动通信有限公司 十一、主板元器件位置图 一、二级服务中心可以进行加焊接、更换的元器件位置图 CN1100-CN1101, 天 线 连接器，损坏导致的故障： 信号弱、无信号，不能拨打 电话 ANT1703、ANT1706： 4G 分集天线弹片，损坏 会导致 4G 信号弱、无信 号等故障 ANT2201、ANT2201 呼 吸灯弹片;损坏会导致呼吸 灯无功能 CN3601 ： 音 量 上 下 键 BTB 座，损坏导致音量键 无功能 CN2101 电池连接器 BTB 座：连接电池和主板,为主 板供电，损坏会导致不开机 CN3404 ： 显 示 屏 LCD BTB 座，损坏会导致机器 黑屏、花屏，无显示等故障 ANT2203、ANT2204 呼 吸灯弹片 CN1701：4G 分集天线 连接器：损坏会导致 4G 分集天线无功能故障 CN3701：后置 摄像头 BTB 座，损坏会出现的故 障如下：后置摄像头打不 开，无功能问题 CN3602:光感/接近感应 BTB 座，损坏会导致光 感、接近感应无功能 CN3301:耳机座，损坏会 导致耳机无声，不识耳机 符号，耳机送话无功能等 故障 ANT2002、ANT2003： WIFI/BT 天线弹片，损坏 会导致 wifi和BT信号弱、 无信号 OPPO 客户服务部 第 59 页 共 83 页
