主板跳线接法（图）

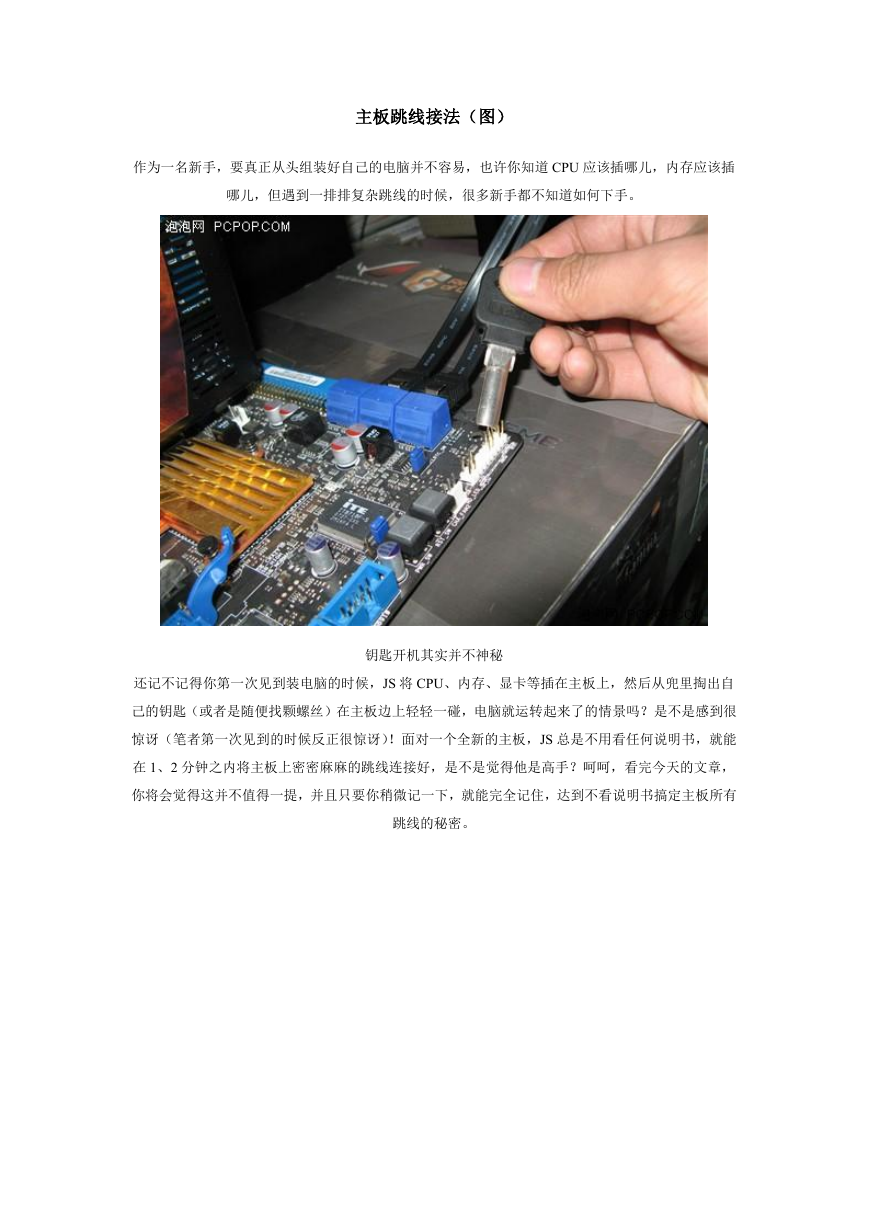

主板跳线接法（图）作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道 CPU 应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS 将 CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS 总是不用看任何说明书，就能在 1、2 分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

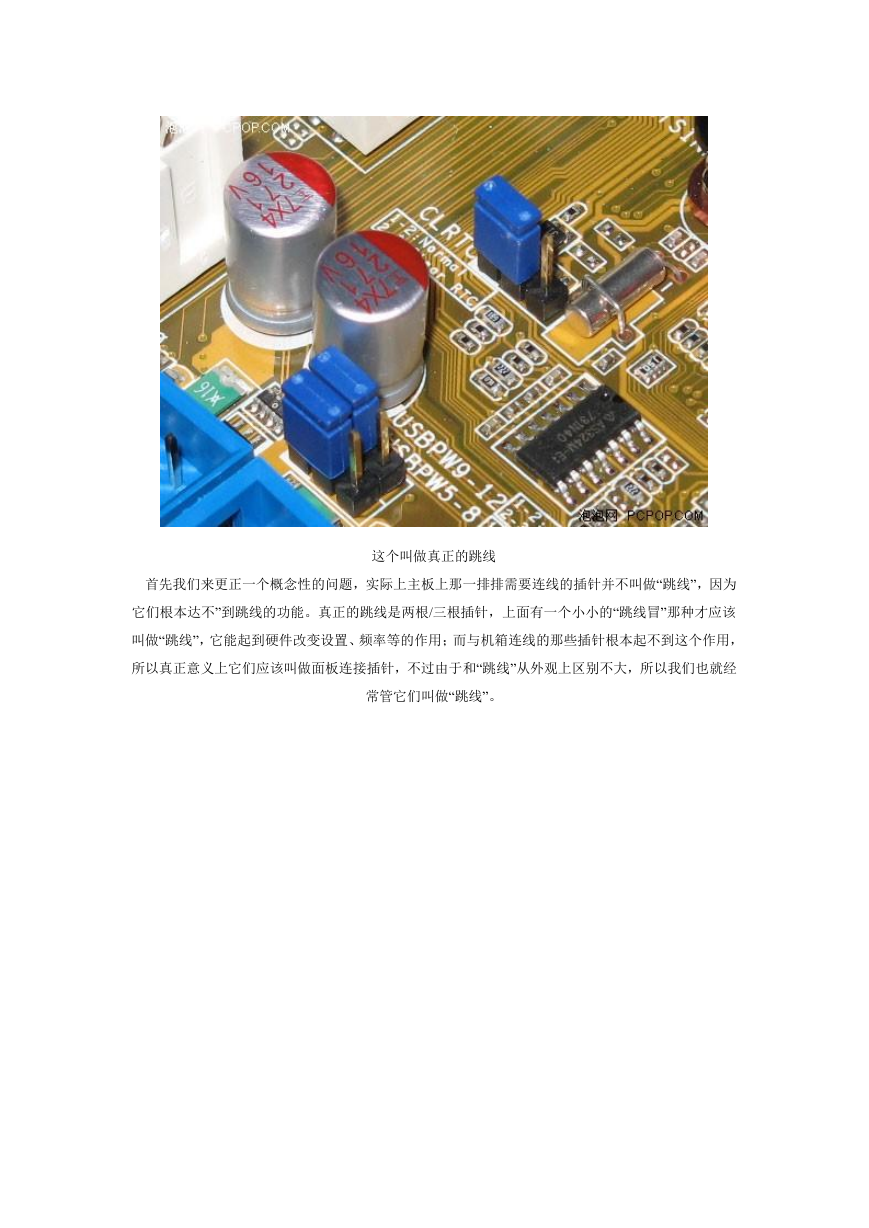

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

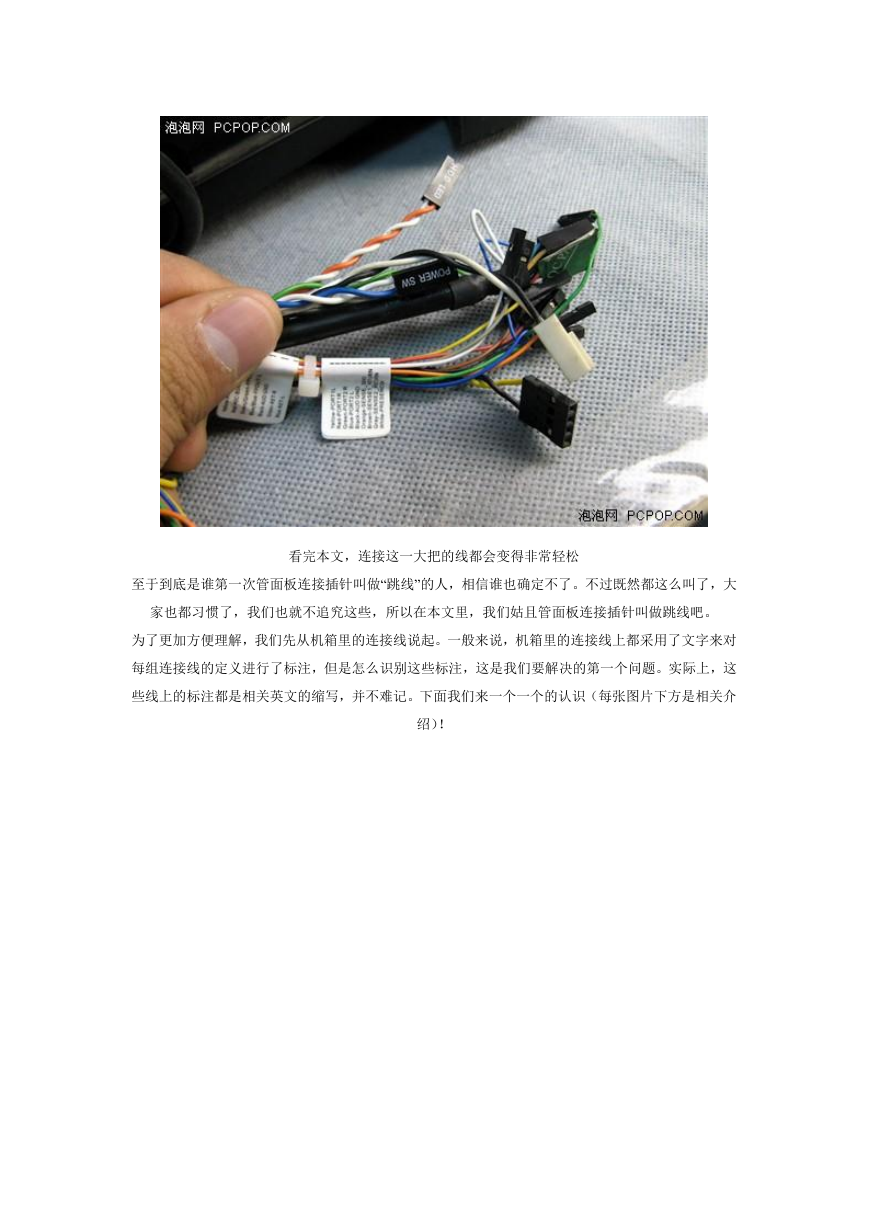

看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！

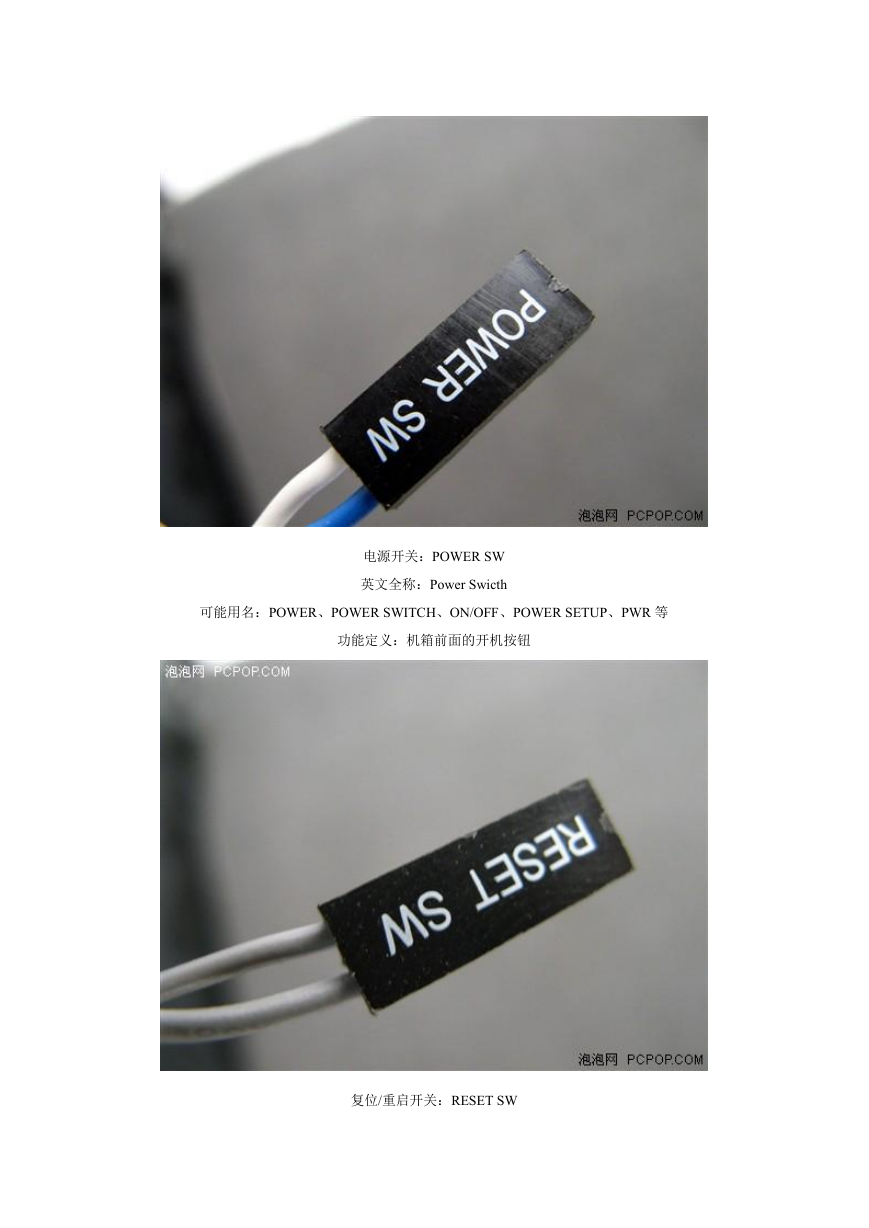

电源开关：POWER SW 英文全称：Power Swicth 可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR 等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW

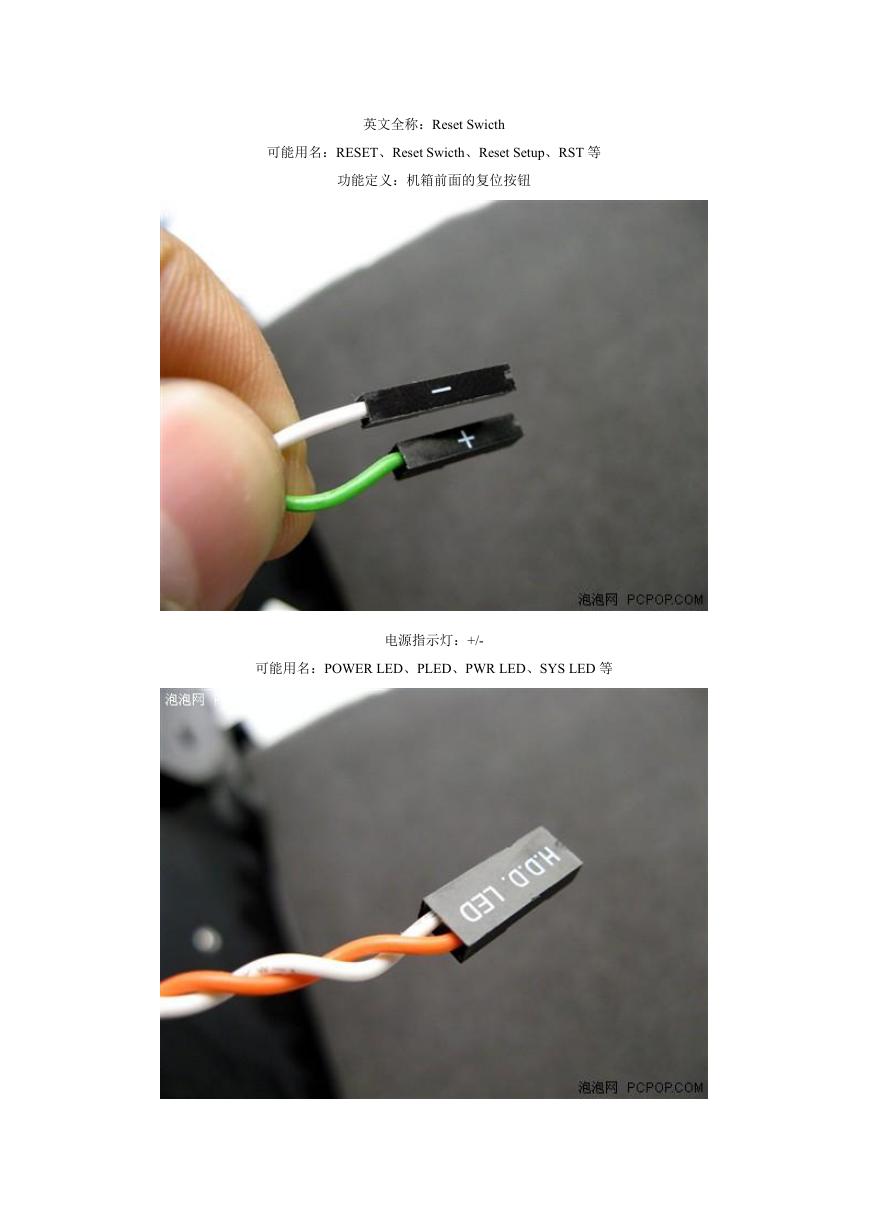

英文全称：Reset Swicth 可能用名：RESET、Reset Swicth、Reset Setup、RST 等功能定义：机箱前面的复位按钮电源指示灯：+/- 可能用名：POWER LED、PLED、PWR LED、SYS LED 等

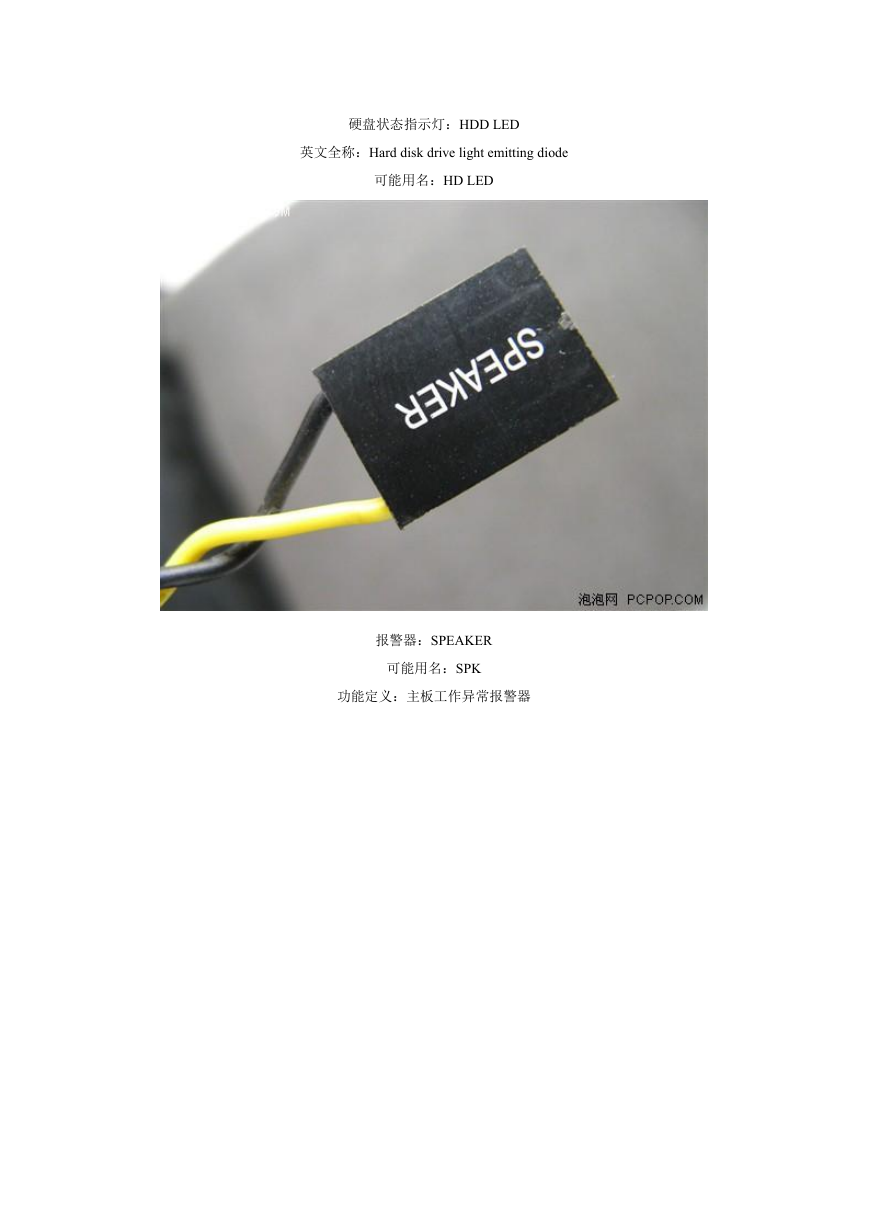

硬盘状态指示灯：HDD LED 英文全称：Hard disk drive light emitting diode 可能用名：HD LED 报警器：SPEAKER 可能用名：SPK 功能定义：主板工作异常报警器

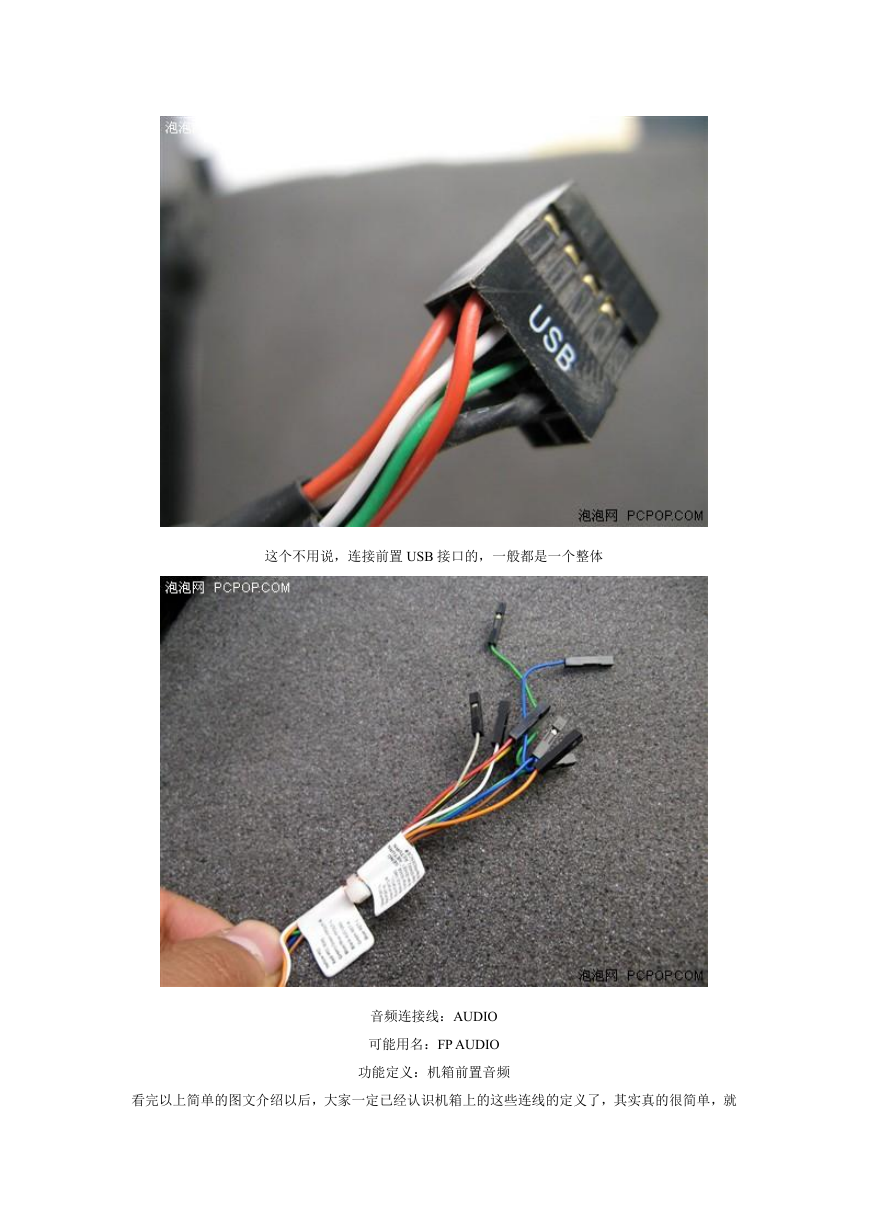

这个不用说，连接前置 USB 接口的，一般都是一个整体音频连接线：AUDIO 可能用名：FP AUDIO 功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就

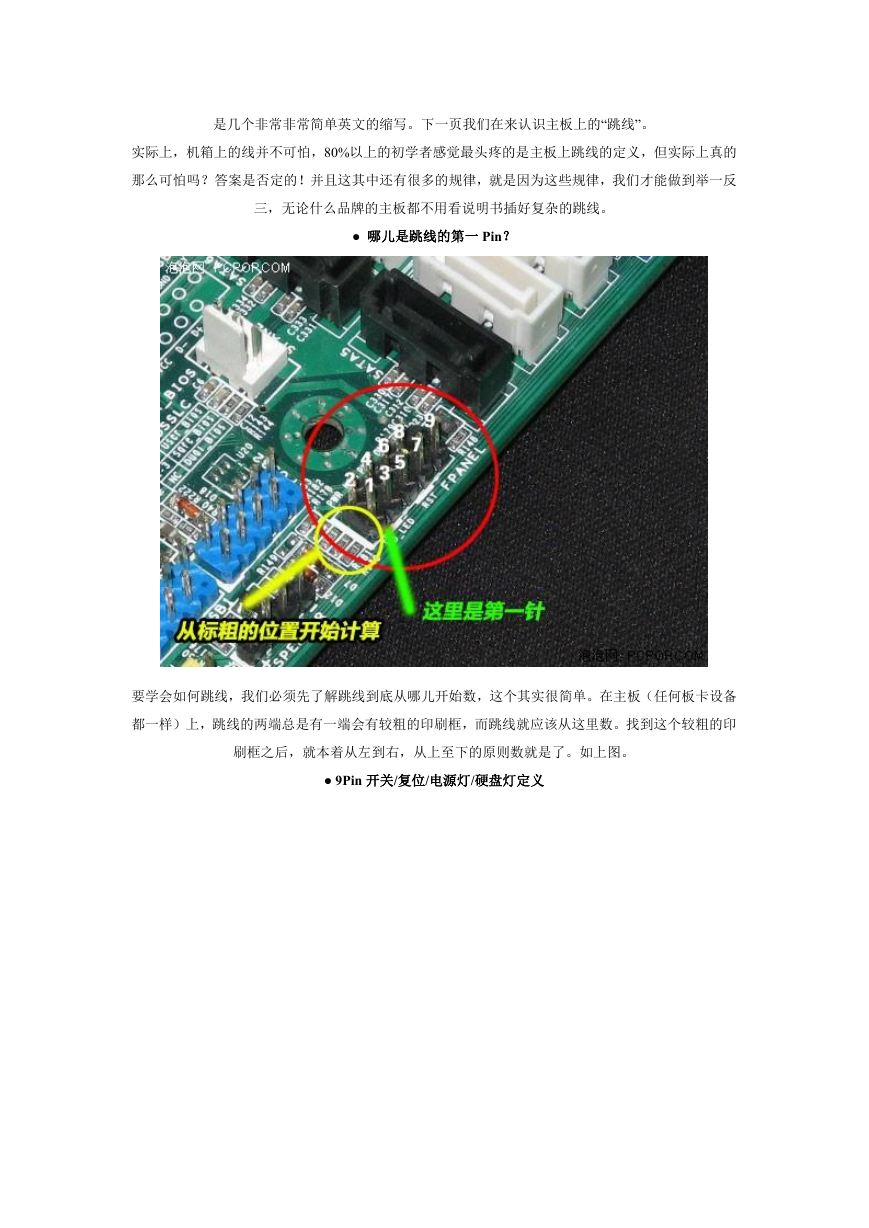

是几个非常非常简单英文的缩写。下一页我们在来认识主板上的“跳线”。实际上，机箱上的线并不可怕，80%以上的初学者感觉最头疼的是主板上跳线的定义，但实际上真的那么可怕吗？答案是否定的！并且这其中还有很多的规律，就是因为这些规律，我们才能做到举一反三，无论什么品牌的主板都不用看说明书插好复杂的跳线。 ● 哪儿是跳线的第一 Pin？要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。如上图。 ● 9Pin 开关/复位/电源灯/硬盘灯定义
