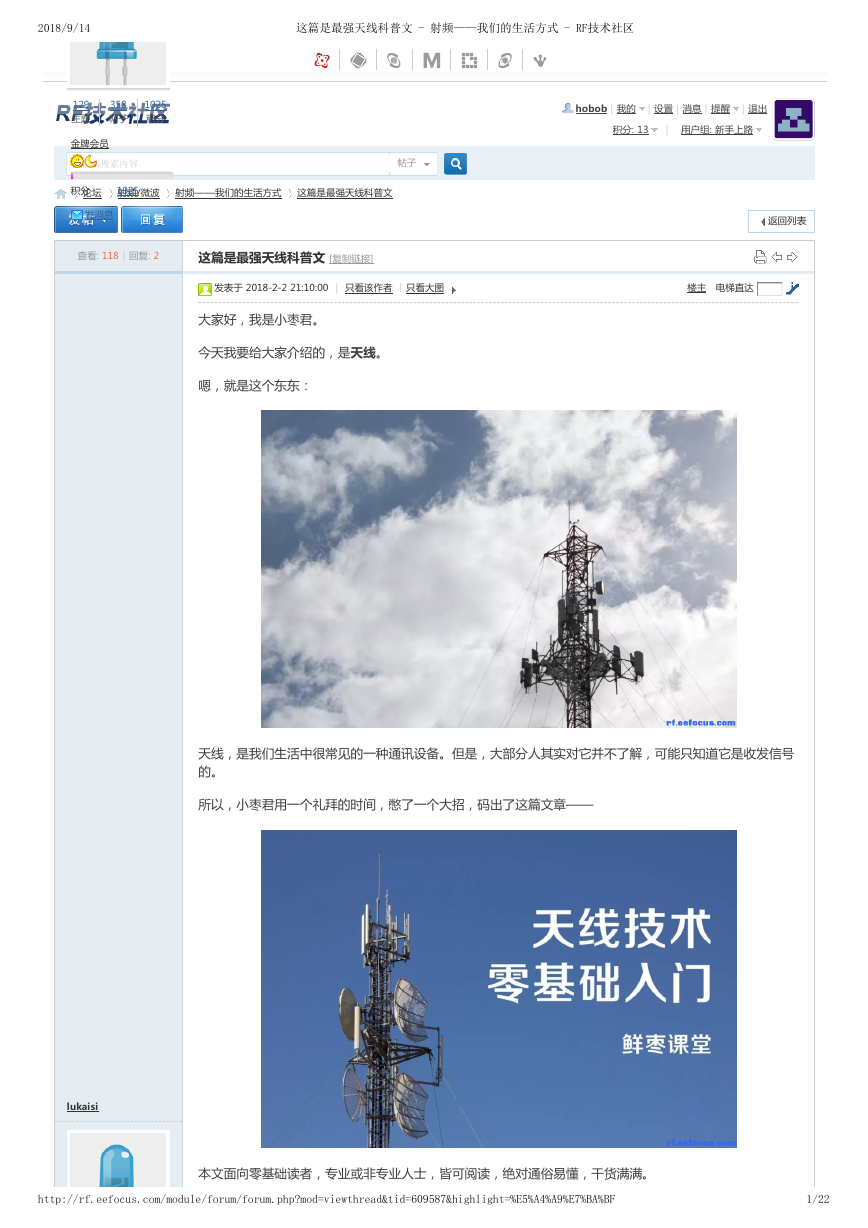

2018/9/14 这篇是最强天线科普文 - 射频——我们的生活方式 - RF技术社区 129 主题 358 帖子 1025 积分金牌会员 hobob | 我的 | 设置 | 消息 | 提醒 | 退出积分: 13 | 用户组: 新手上路帖子积分 1025 论坛射频/微波射频——我们的生活方式这篇是最强天线科普文发消息查看: 118 | 回复: 2 这篇是最强天线科普文 [复制链接] 返回列表发表于 2018-2-2 21:10:00 | 只看该作者 | 只看大图楼主电梯直达大家好，我是小枣君。今天我要给大家介绍的，是天线。嗯，就是这个东东：天线，是我们生活中很常见的一种通讯设备。但是，大部分人其实对它并不了解，可能只知道它是收发信号的。所以，小枣君用一个礼拜的时间，憋了一个大招，码出了这篇文章—— lukaisi http://rf.eefocus.com/module/forum/forum.php?mod=viewthread&tid=609587&highlight=%E5%A4%A9%E7%BA%BF 1/22 本文面向零基础读者，专业或非专业人士，皆可阅读，绝对通俗易懂，干货满满。请输入搜索内容

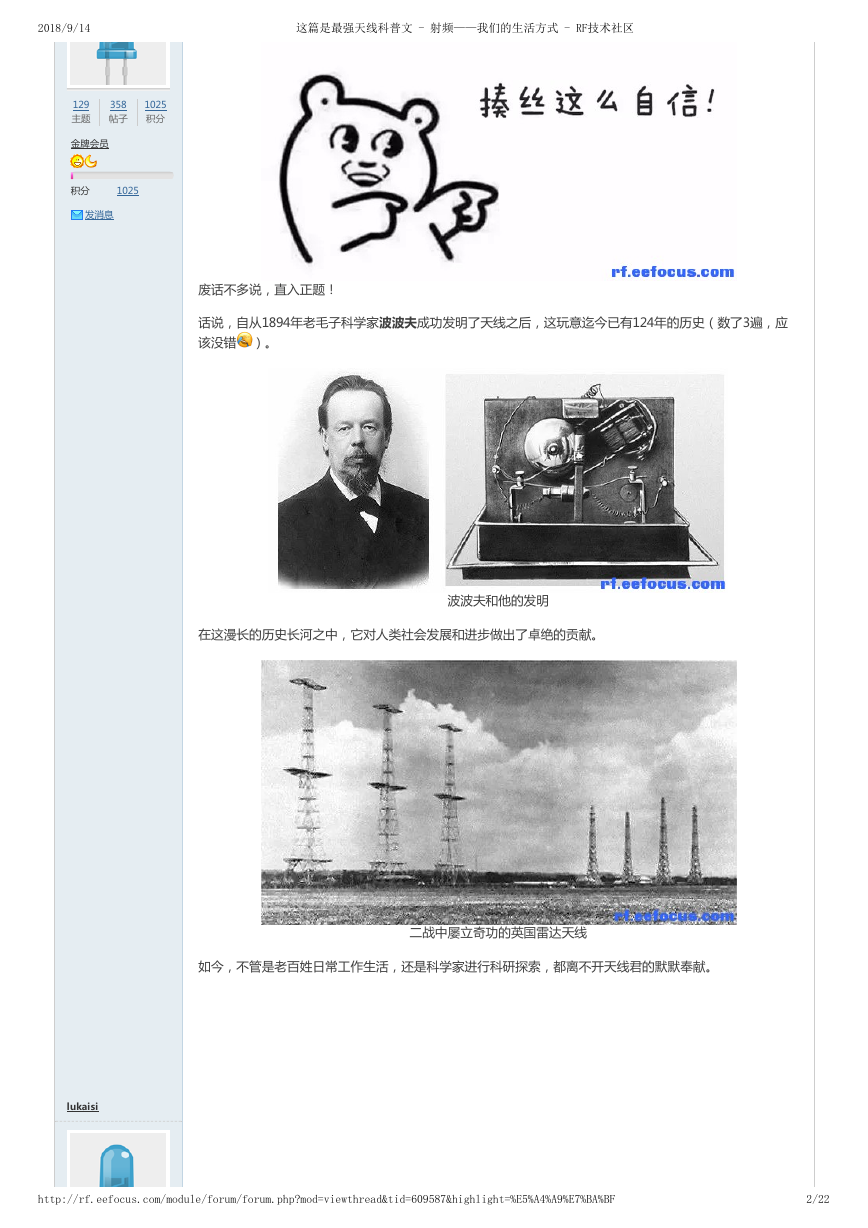

2018/9/14 这篇是最强天线科普文 - 射频——我们的生活方式 - RF技术社区 129 主题 358 帖子 1025 积分金牌会员积分 1025 发消息废话不多说，直入正题！话说，自从1894年老毛子科学家波波夫成功发明了天线之后，这玩意迄今已有124年的历史（数了3遍，应该没错）。在这漫长的历史长河之中，它对人类社会发展和进步做出了卓绝的贡献。波波夫和他的发明如今，不管是老百姓日常工作生活，还是科学家进行科研探索，都离不开天线君的默默奉献。二战中屡立奇功的英国雷达天线 lukaisi http://rf.eefocus.com/module/forum/forum.php?mod=viewthread&tid=609587&highlight=%E5%A4%A9%E7%BA%BF 2/22

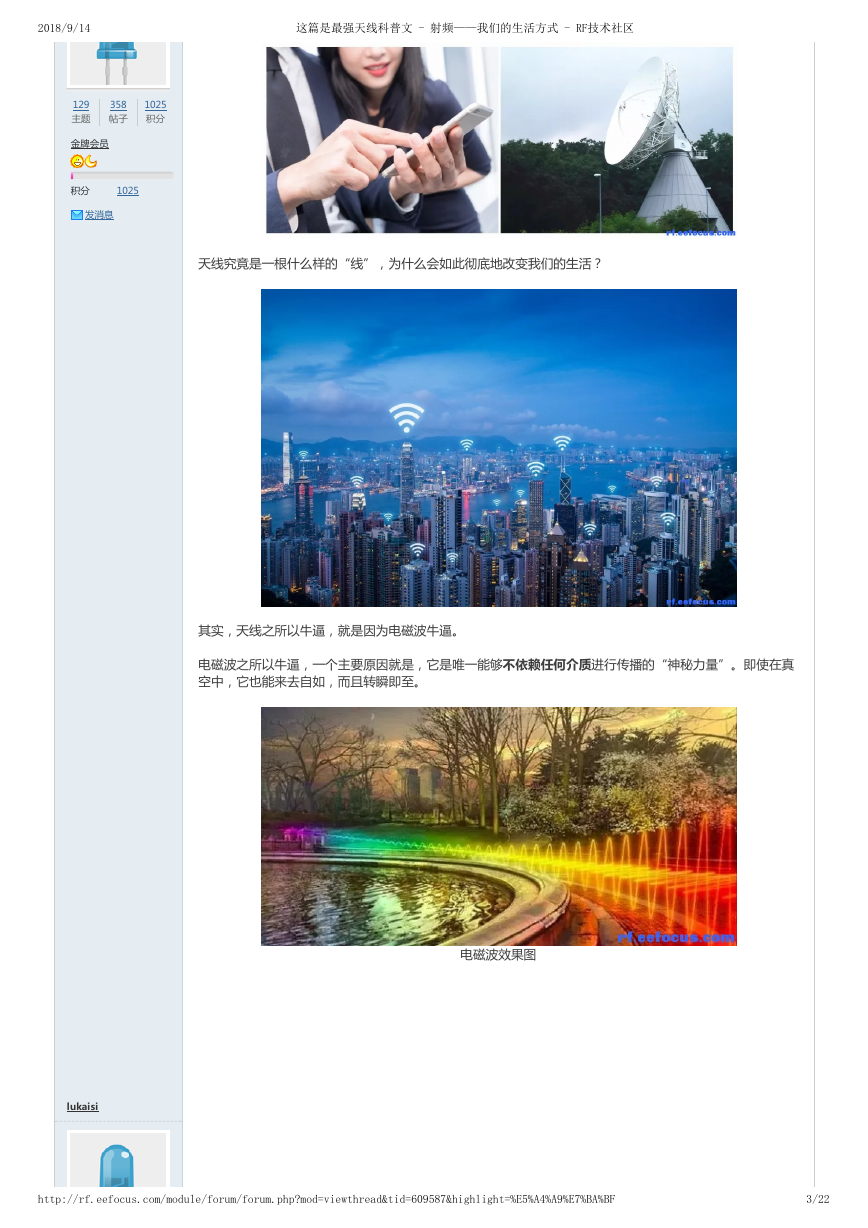

2018/9/14 这篇是最强天线科普文 - 射频——我们的生活方式 - RF技术社区 129 主题 358 帖子 1025 积分金牌会员积分 1025 发消息天线究竟是一根什么样的“线”，为什么会如此彻底地改变我们的生活？其实，天线之所以牛逼，就是因为电磁波牛逼。电磁波之所以牛逼，一个主要原因就是，它是唯一能够不依赖任何介质进行传播的“神秘力量”。即使在真空中，它也能来去自如，而且转瞬即至。电磁波效果图 lukaisi http://rf.eefocus.com/module/forum/forum.php?mod=viewthread&tid=609587&highlight=%E5%A4%A9%E7%BA%BF 3/22

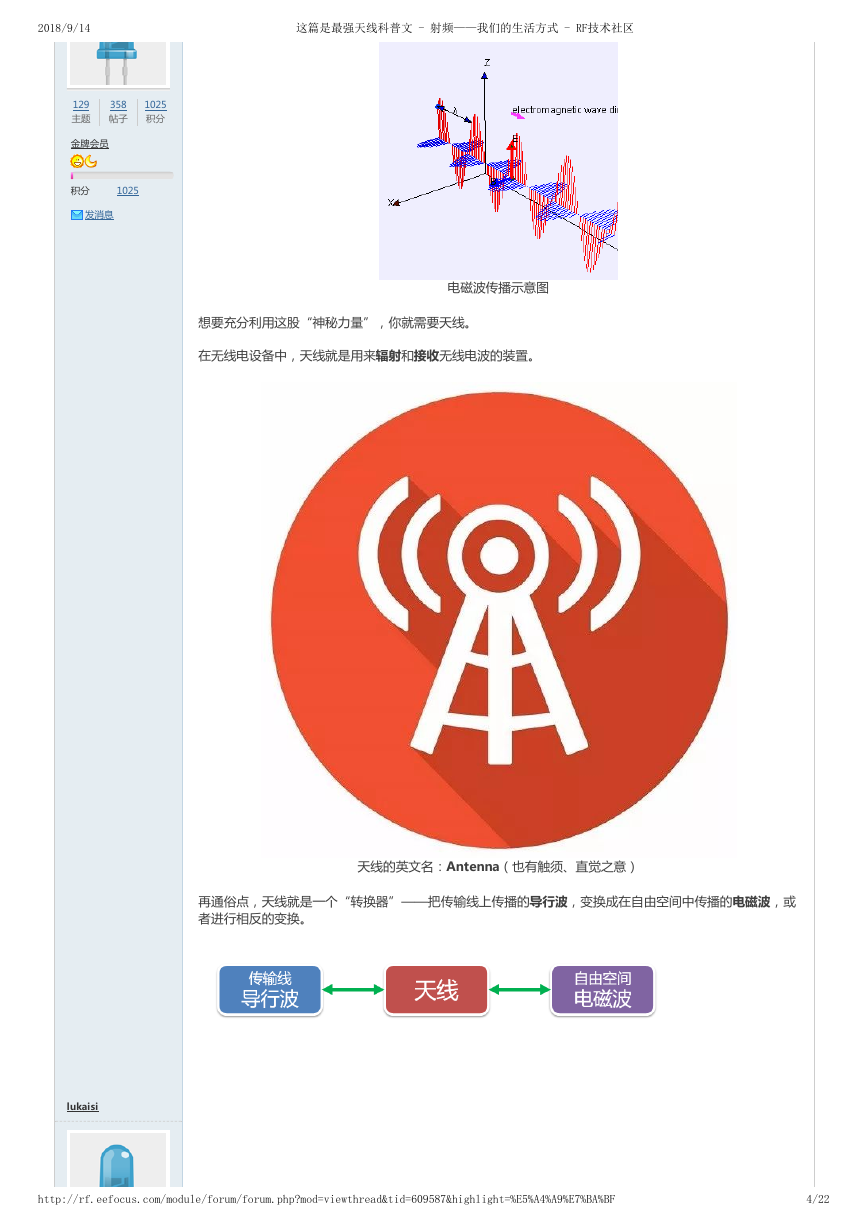

2018/9/14 这篇是最强天线科普文 - 射频——我们的生活方式 - RF技术社区 129 主题 358 帖子 1025 积分金牌会员积分 1025 发消息电磁波传播示意图想要充分利用这股“神秘力量”，你就需要天线。在无线电设备中，天线就是用来辐射和接收无线电波的装置。天线的英文名：Antenna（也有触须、直觉之意）再通俗点，天线就是一个“转换器”——把传输线上传播的导行波，变换成在自由空间中传播的电磁波，或者进行相反的变换。 lukaisi http://rf.eefocus.com/module/forum/forum.php?mod=viewthread&tid=609587&highlight=%E5%A4%A9%E7%BA%BF 4/22

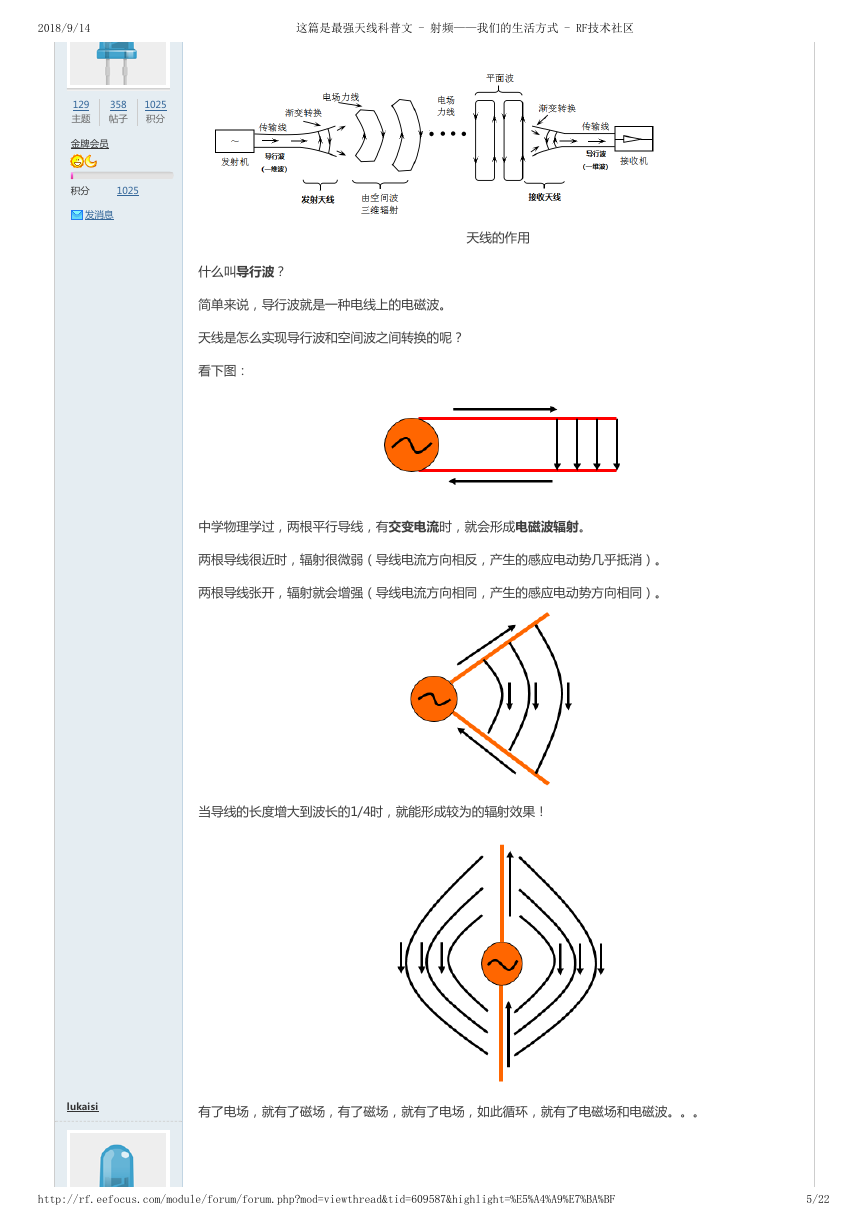

2018/9/14 这篇是最强天线科普文 - 射频——我们的生活方式 - RF技术社区 129 主题 358 帖子 1025 积分金牌会员积分 1025 发消息天线的作用什么叫导行波？简单来说，导行波就是一种电线上的电磁波。天线是怎么实现导行波和空间波之间转换的呢？看下图：中学物理学过，两根平行导线，有交变电流时，就会形成电磁波辐射。两根导线很近时，辐射很微弱（导线电流方向相反，产生的感应电动势几乎抵消）。两根导线张开，辐射就会增强（导线电流方向相同，产生的感应电动势方向相同）。当导线的长度增大到波长的1/4时，就能形成较为的辐射效果！ lukaisi 有了电场，就有了磁场，有了磁场，就有了电场，如此循环，就有了电磁场和电磁波。。。 http://rf.eefocus.com/module/forum/forum.php?mod=viewthread&tid=609587&highlight=%E5%A4%A9%E7%BA%BF 5/22

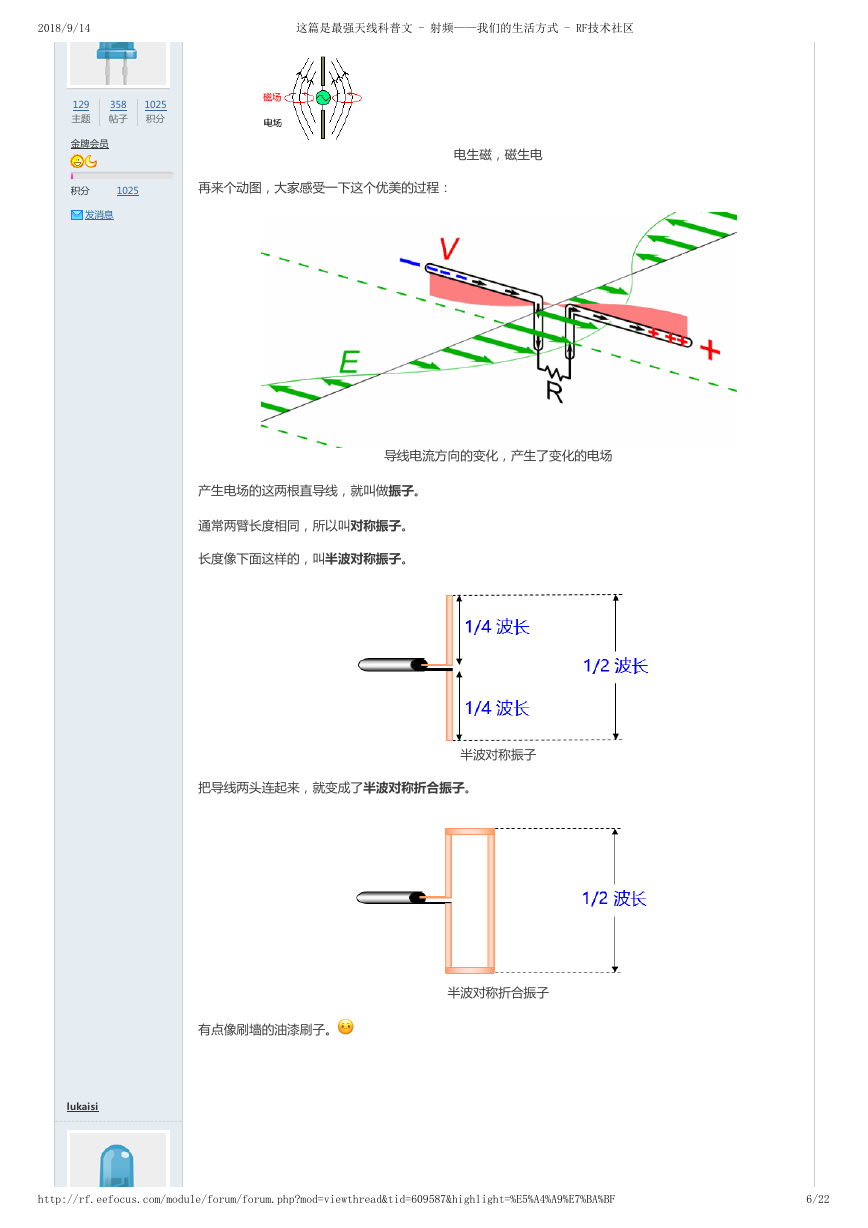

2018/9/14 这篇是最强天线科普文 - 射频——我们的生活方式 - RF技术社区 129 主题 358 帖子 1025 积分金牌会员积分 1025 发消息再来个动图，大家感受一下这个优美的过程：电生磁，磁生电导线电流方向的变化，产生了变化的电场产生电场的这两根直导线，就叫做振子。通常两臂长度相同，所以叫对称振子。长度像下面这样的，叫半波对称振子。把导线两头连起来，就变成了半波对称折合振子。半波对称振子有点像刷墙的油漆刷子。半波对称折合振子 lukaisi http://rf.eefocus.com/module/forum/forum.php?mod=viewthread&tid=609587&highlight=%E5%A4%A9%E7%BA%BF 6/22

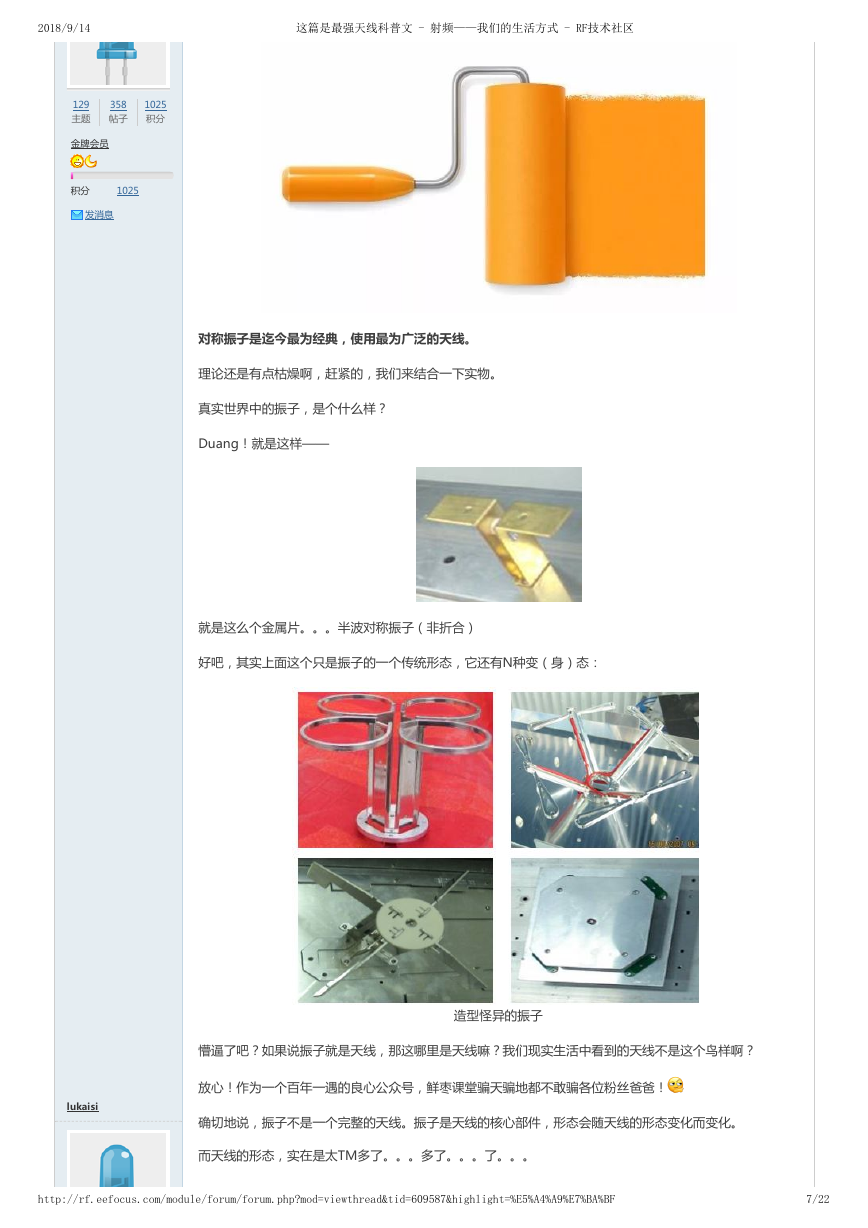

2018/9/14 这篇是最强天线科普文 - 射频——我们的生活方式 - RF技术社区 129 主题 358 帖子 1025 积分金牌会员积分 1025 发消息对称振子是迄今最为经典，使用最为广泛的天线。理论还是有点枯燥啊，赶紧的，我们来结合一下实物。真实世界中的振子，是个什么样？ Duang！就是这样—— 就是这么个金属片。。。半波对称振子（非折合）好吧，其实上面这个只是振子的一个传统形态，它还有N种变（身）态：造型怪异的振子懵逼了吧？如果说振子就是天线，那这哪里是天线嘛？我们现实生活中看到的天线不是这个鸟样啊？放心！作为一个百年一遇的良心公众号，鲜枣课堂骗天骗地都不敢骗各位粉丝爸爸！ lukaisi 确切地说，振子不是一个完整的天线。振子是天线的核心部件，形态会随天线的形态变化而变化。而天线的形态，实在是太TM多了。。。多了。。。了。。。 http://rf.eefocus.com/module/forum/forum.php?mod=viewthread&tid=609587&highlight=%E5%A4%A9%E7%BA%BF 7/22

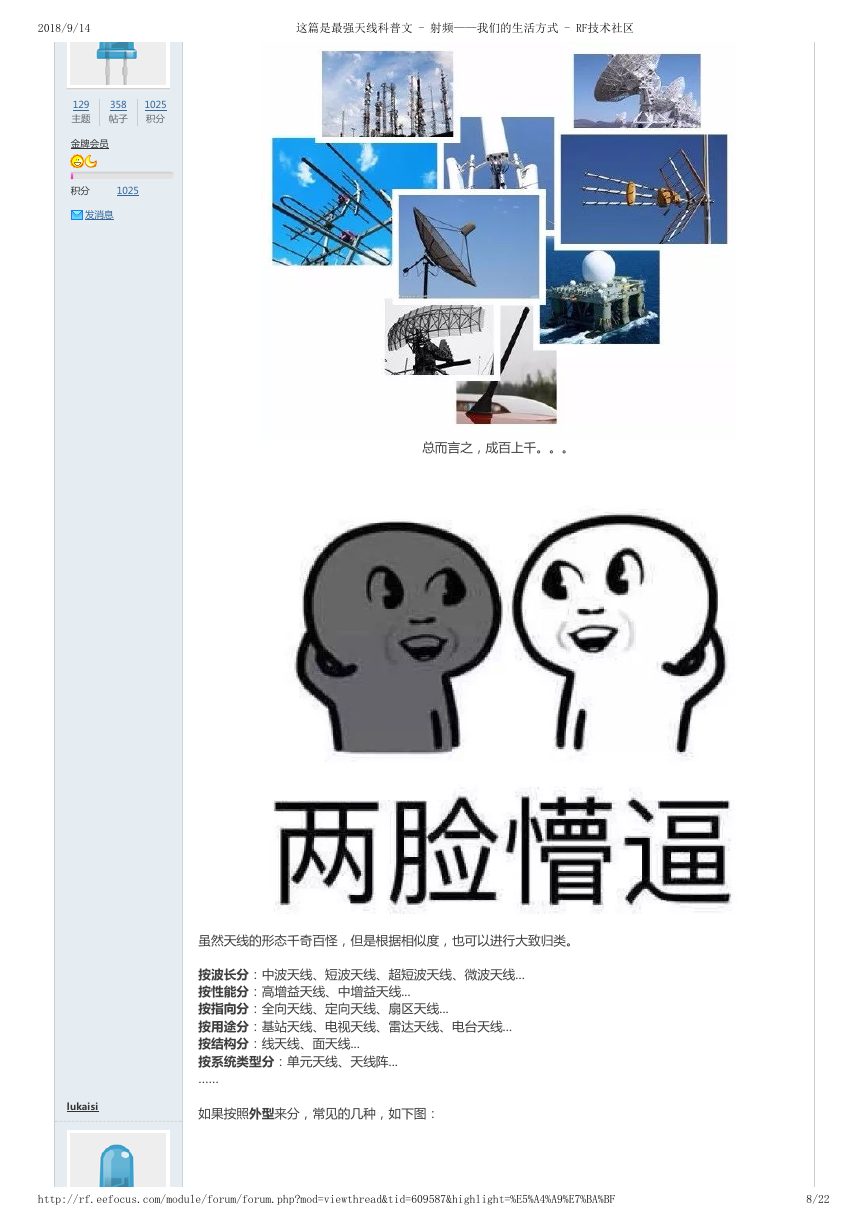

2018/9/14 这篇是最强天线科普文 - 射频——我们的生活方式 - RF技术社区 129 主题 358 帖子 1025 积分金牌会员积分 1025 发消息总而言之，成百上千。。。虽然天线的形态千奇百怪，但是根据相似度，也可以进行大致归类。按波长分：中波天线、短波天线、超短波天线、微波天线... 按性能分：高增益天线、中增益天线... 按指向分：全向天线、定向天线、扇区天线... 按用途分：基站天线、电视天线、雷达天线、电台天线... 按结构分：线天线、面天线... 按系统类型分：单元天线、天线阵... …… lukaisi 如果按照外型来分，常见的几种，如下图： http://rf.eefocus.com/module/forum/forum.php?mod=viewthread&tid=609587&highlight=%E5%A4%A9%E7%BA%BF 8/22
