准备照相机

拍摄

播放

删除

拍摄动画

菜单设定

与电脑连接

打印

使用提示

可用设定列表

附录

安全事项

数码照相机 SZ-16/DZ-105 使⽤说明书 ● 感谢您购买 Olympus 数码照相机。在使⽤新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使⽤寿命。请妥善保存本说明书以供随时参考。 ● 我们建议您在拍摄重要影像之前，先试拍⼏张不重要的影像，确保您能正确⽆误地操作本照相机。 ● 为持续改良产品考虑，Olympus 保留对本说明书中所包含信息进⾏更新或修改的权利。

检查箱中物品或数码照相机⼿带锂离⼦电池 (LI-50B) USB-AC 适配器 (F-2AC) USB 电缆（CB-USB8） OLYMPUS Setup CD-ROM 其他未显⽰的附件：保修卡内含物品因购买地⽽异。部件名称部件名称 5 6 7 8 1 ⼿带安装环 2 接⼝盖 3 多功能接⼝ 4 HDMI 微型接⼝ 5 麦克风 6 ⾃拍定时器指⽰灯／AF 照明灯 7 电池／卡盖 8 电池／卡舱盖锁 9 闪光灯 10 镜头 11 三脚架固定螺孔 9 10 11 1 2 3 4 2 CHS

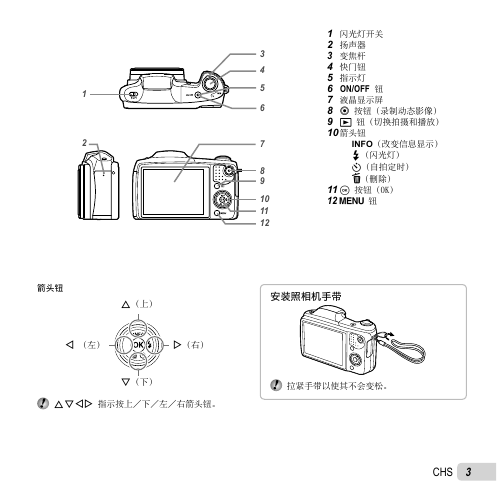

1 2 1 闪光灯开关 2 扬声器 3 变焦杆 4 快门钮 5 指⽰灯 6 n 钮 7 液晶显⽰屏 8 R 按钮（录制动态影像） 9 q 钮（切换拍摄和播放） 10 箭头钮 INFO（改变信息显⽰） # (闪光灯) Y (⾃拍定时) （删除） 11 A 按钮（OK） 12  钮 3 4 5 6 7 8 9 10 11 12 箭头钮 F（上）安装照相机⼿带安装照相机⼿带 H （左） I（右） G（下）拉紧⼿带以使其不会变松。 FGHI 指⽰按上／下／左／右箭头钮。 CHS 3

插⼊和取出电池和卡（市售） 1 按照步骤 1 和 2 打开电池/卡盖。将电池锁扣沿箭头⽅向推动解锁，然后取出电池。 3 将插卡平直插⼊，直到卡⼊到位。 2 1 电池／卡盖电池／卡舱盖锁写保护开关请先关闭照相机，然后再打开电池／插卡盖。 2 在将电池锁扣沿箭头⽅向推动的同时插⼊电池。此照相机务必使⽤SD/SDHC/SDXC/Eye-Fi/ FlashAir（带⽆线LAN功能）卡。请勿插⼊其他类型的存储卡。“使⽤插卡”（第 70 页） ● 请勿直接触摸插卡的⾦属部件。取出插卡取出插卡 1 2 电池锁扣如图所⽰，将电池的 C 标记朝向电池锁扣插⼊。对电池外壳的损坏（如擦痕等）可能导致发热或爆炸。按⼊插卡直⾄听到咔嚓声并稍微冒出⼀点，然后抓住插卡将其拉出。 4 CHS

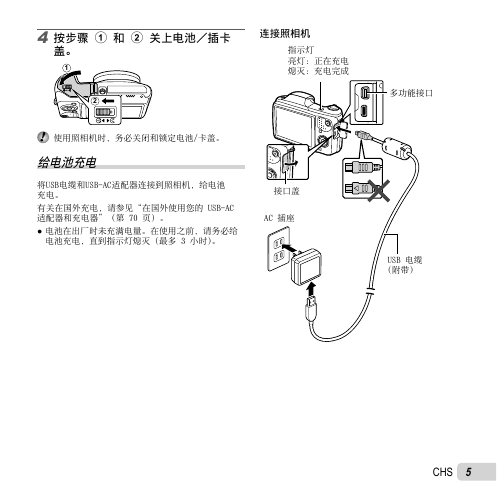

4 按步骤 1 和 2 关上电池／插卡盖。 1 2 连接照相机连接照相机指⽰灯亮灯：正在充电熄灭：充电完成多功能接⼝使⽤照相机时，务必关闭和锁定电池/卡盖。给电池充电将USB电缆和USB-AC适配器连接到照相机，给电池充电。有关在国外充电，请参见“在国外使⽤您的 USB-AC 适配器和充电器”（第 70 页）。 ● 电池在出⼚时未充满电量。在使⽤之前，请务必给电池充电，直到指⽰灯熄灭 (最多 3 ⼩时)。接⼝盖 AC 插座 USB 电缆 (附带) CHS 5

何时更换电池何时更换电池当出现以下所⽰的错误信息时，请更换电池。 ● 通过 USB 连接照相机到电脑时，可给电池充电。充电时间根据电脑的性能⽽异。(有可能花⼤约 10 ⼩时充电。) 出错信息闪烁红灯切勿使⽤任何附带或Olympus指定以外的USB电缆。否则可能导致冒烟或烧毁。附带的 F-2AC USB-AC 适配器 (以下均称为 USB- AC 适配器) 根据购买照相机的地区⽽异。如果您拿到的是直接插⼊型 USB-AC 适配器，请将其直接插⼊ AC 插座。附带的 USB-AC 适配器⽤于充电和播放。照相机上连接了 USB-AC 适配器期间请勿拍照。当充电完成或播放结束时，请务必从墙上插座断开 USB-AC 适配器的电源插头。有关电池的详情，请参阅“使⽤电池注意事项” （第 78 页）。有关USB-AC适配器的详情，请参阅“USB-AC适配器”（第 79 页）。 ● 如果在充电过程中指⽰灯不亮，则 USB-AC 适配器可能未正确连接照相机，或者是电池、照相机或 USB-AC 适配器可能故障。 6 CHS

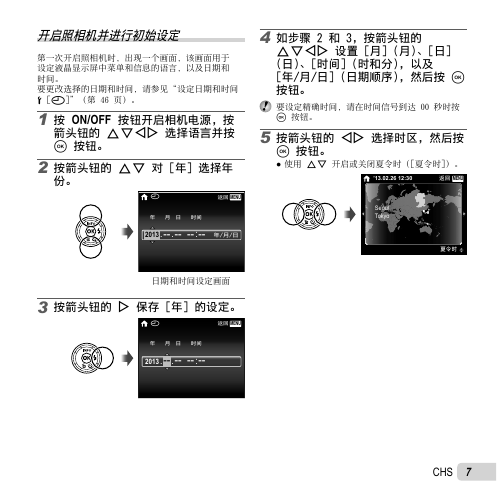

开启照相机并进⾏初始设定第⼀次开启照相机时，出现⼀个画⾯，该画⾯⽤于设定液晶显⽰屏中菜单和信息的语⾔，以及⽇期和时间。要更改选择的⽇期和时间，请参见“设定⽇期和时间 d [X]”（第 46 页）。 1 按 n 按钮开启相机电源，按箭头钮的 FGHI 选择语⾔并按 A 按钮。 2 按箭头钮的 FG 对 [年] 选择年份。 X MENU 2013 . -- -- -- --: . ⽇期和时间设定画⾯ 3 按箭头钮的 I 保存 [年] 的设定。 X MENU 2013 . -- -- -- --: . 4 如步骤 2 和 3，按箭头钮的 FGHI 设置 [⽉] (⽉)、[⽇] (⽇)、[时间] (时和分)，以及 [年/⽉/⽇] (⽇期顺序)，然后按 A 按钮。要设定精确时间，请在时间信号到达 00 秒时按 A 按钮。 5 按箭头钮的 HI 选择时区，然后按 A 按钮。 ● 使⽤ FG 开启或关闭夏令时（[夏令时]）。 MENU ’13.02.26 12:30 Seoul Tokyo CHS 7

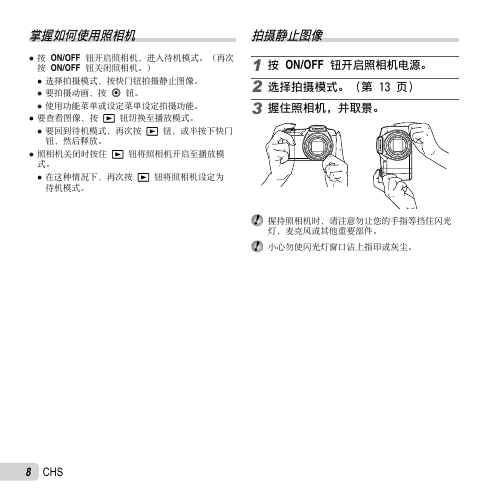

掌握如何使⽤照相机拍摄静⽌图像 1 按 n 钮开启照相机电源。 2 选择拍摄模式。（第 13 页） 3 握住照相机，并取景。握持照相机时，请注意勿让您的⼿指等挡住闪光灯，麦克风或其他重要部件。⼩⼼勿使闪光灯窗⼝沾上指印或灰尘。 ● 按 n 钮开启照相机，进⼊待机模式。（再次按 n 钮关闭照相机。） ● 选择拍摄模式，按快门钮拍摄静⽌图像。 ● 要拍摄动画，按 R 钮。 ● 使⽤功能菜单或设定菜单设定拍摄功能。 ● 要查看图像，按 q 钮切换⾄播放模式。 ● 要回到待机模式，再次按 q 钮，或半按下快门钮，然后释放。 ● 照相机关闭时按住 q 钮将照相机开启⾄播放模式。 ● 在这种情况下，再次按 q 钮将照相机设定为待机模式。 8 CHS
