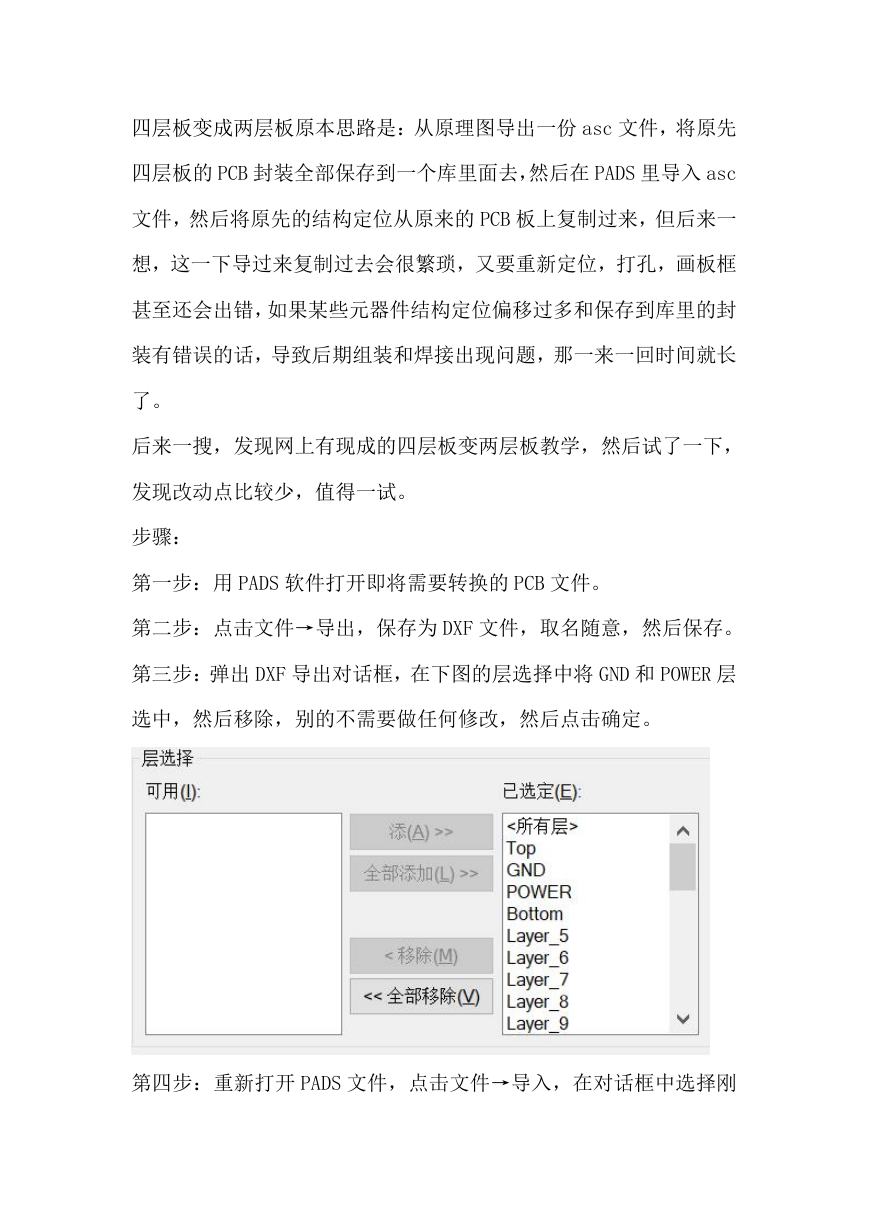

四层板变成两层板原本思路是：从原理图导出一份 asc 文件，将原先 四层板的 PCB 封装全部保存到一个库里面去，然后在 PADS 里导入 asc 文件，然后将原先的结构定位从原来的 PCB 板上复制过来，但后来一 想，这一下导过来复制过去会很繁琐，又要重新定位，打孔，画板框 甚至还会出错，如果某些元器件结构定位偏移过多和保存到库里的封 装有错误的话，导致后期组装和焊接出现问题，那一来一回时间就长 了。 后来一搜，发现网上有现成的四层板变两层板教学，然后试了一下， 发现改动点比较少，值得一试。 步骤： 第一步：用 PADS 软件打开即将需要转换的 PCB 文件。 第二步：点击文件→导出，保存为 DXF 文件，取名随意，然后保存。 第三步：弹出 DXF 导出对话框，在下图的层选择中将 GND 和 POWER 层 选中，然后移除，别的不需要做任何修改，然后点击确定。 第四步：重新打开 PADS 文件，点击文件→导入，在对话框中选择刚 

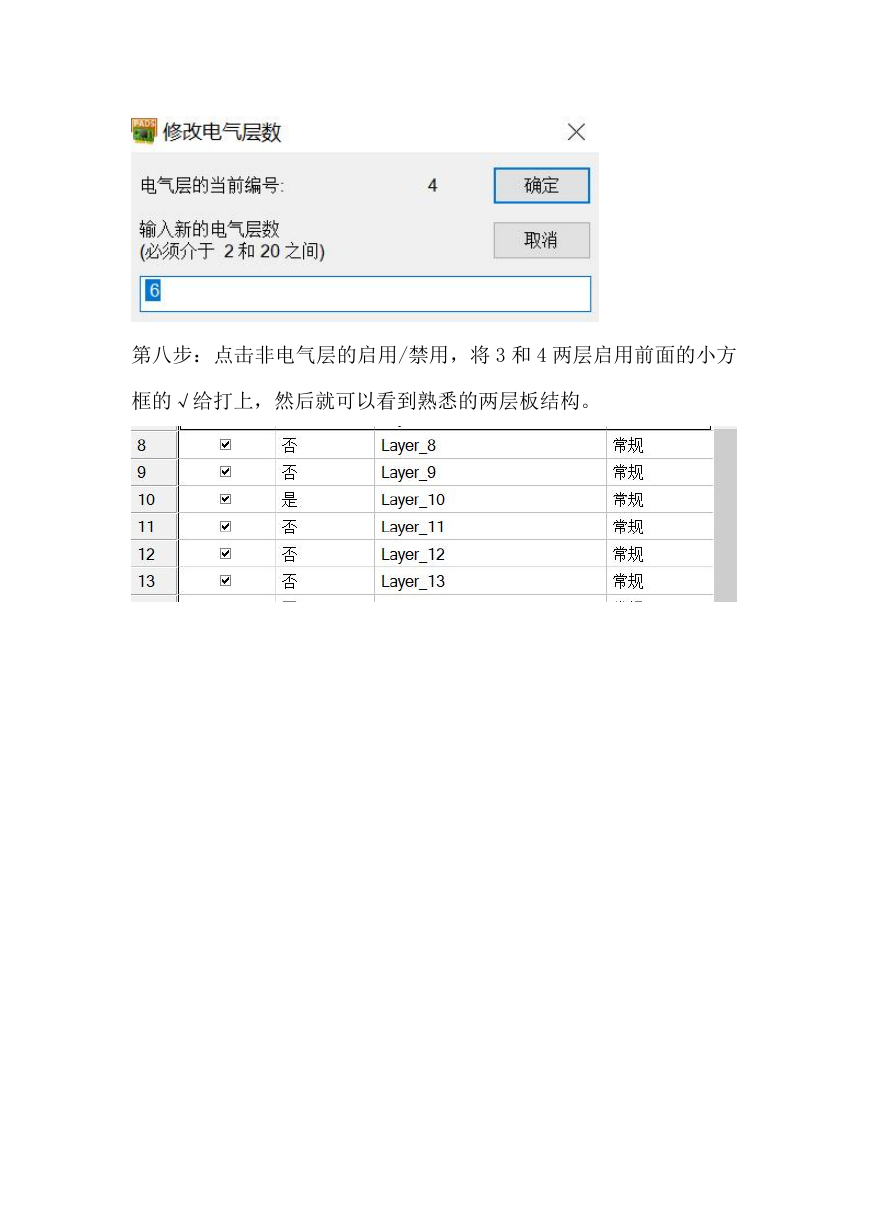

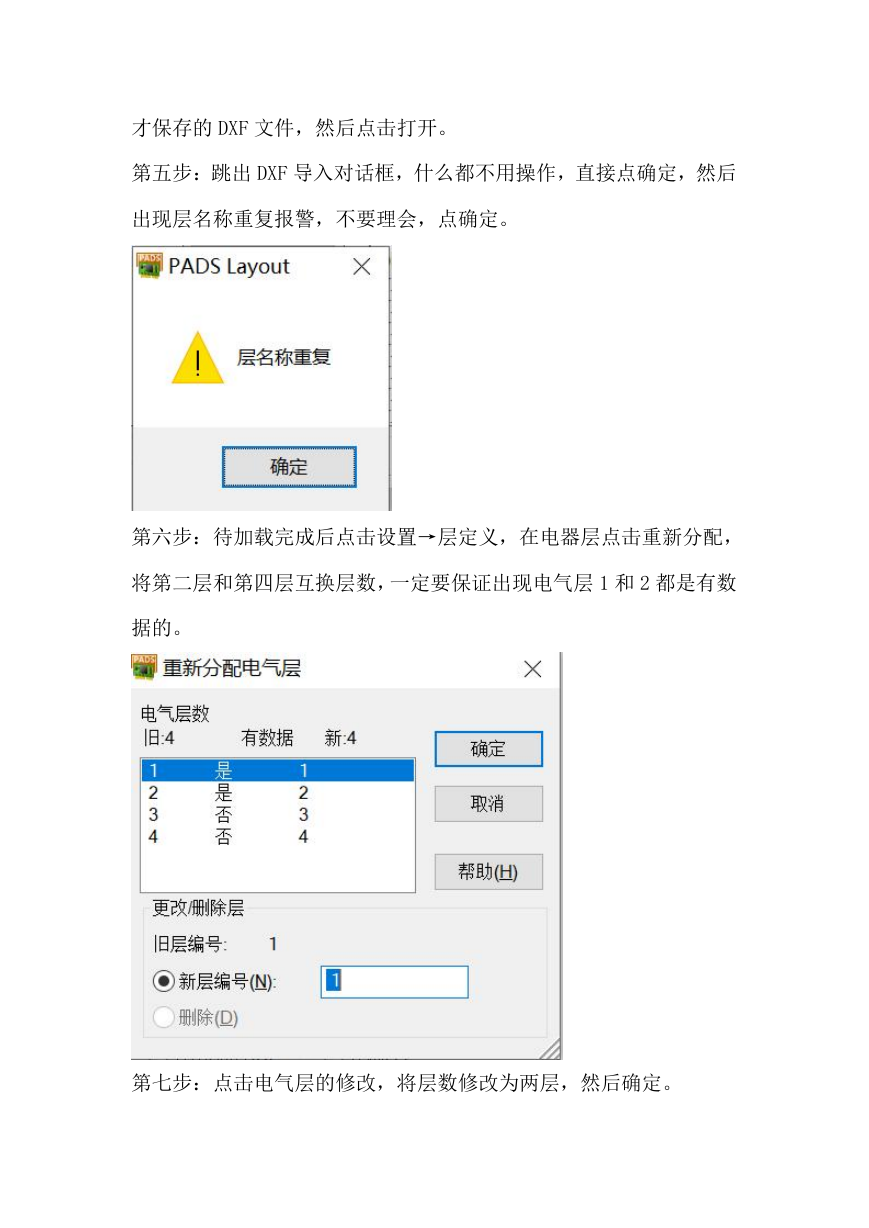

才保存的 DXF 文件，然后点击打开。 第五步：跳出 DXF 导入对话框，什么都不用操作，直接点确定，然后 出现层名称重复报警，不要理会，点确定。 第六步：待加载完成后点击设置→层定义，在电器层点击重新分配， 将第二层和第四层互换层数，一定要保证出现电气层 1 和 2 都是有数 据的。 第七步：点击电气层的修改，将层数修改为两层，然后确定。 

第八步：点击非电气层的启用/禁用，将 3 和 4 两层启用前面的小方 框的√给打上，然后就可以看到熟悉的两层板结构。
