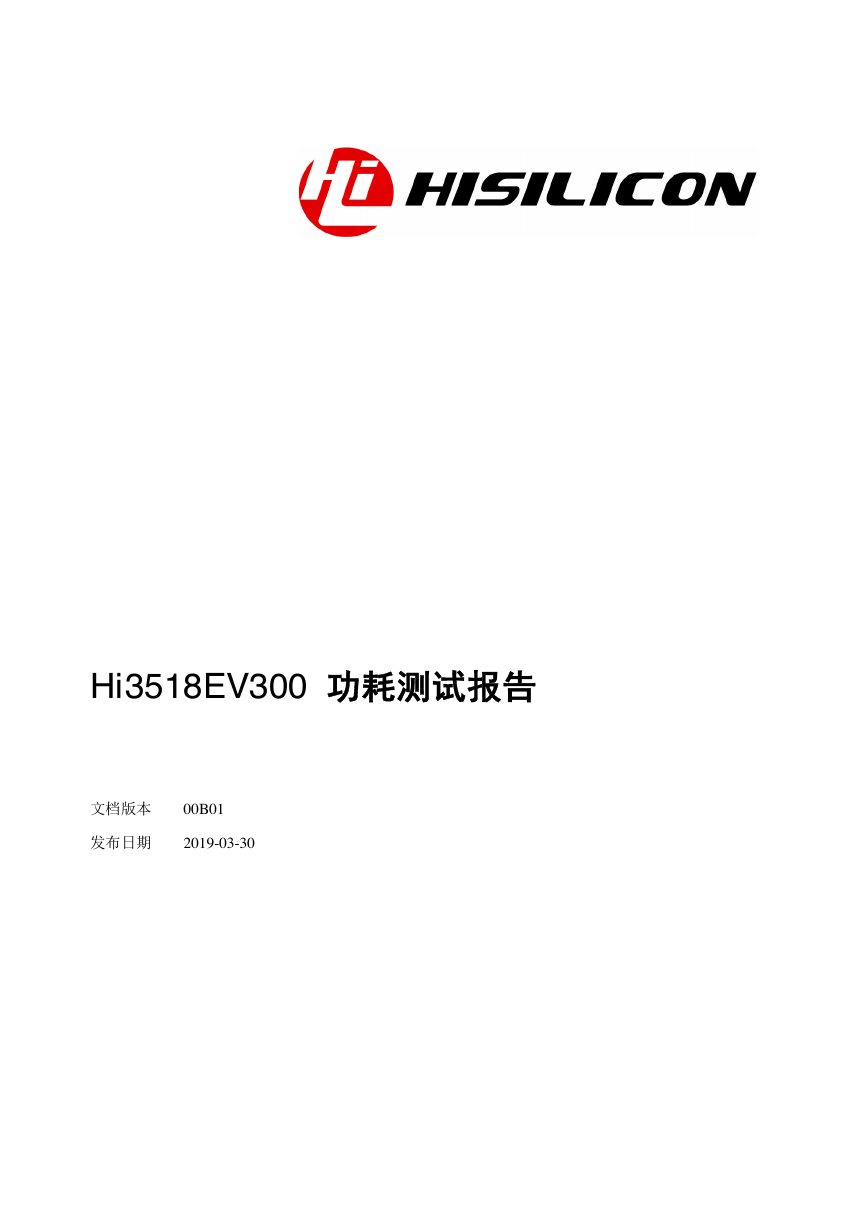

Hi3518EV300 功耗测试报告文档版本 00B01 发布日期 2019-03-30

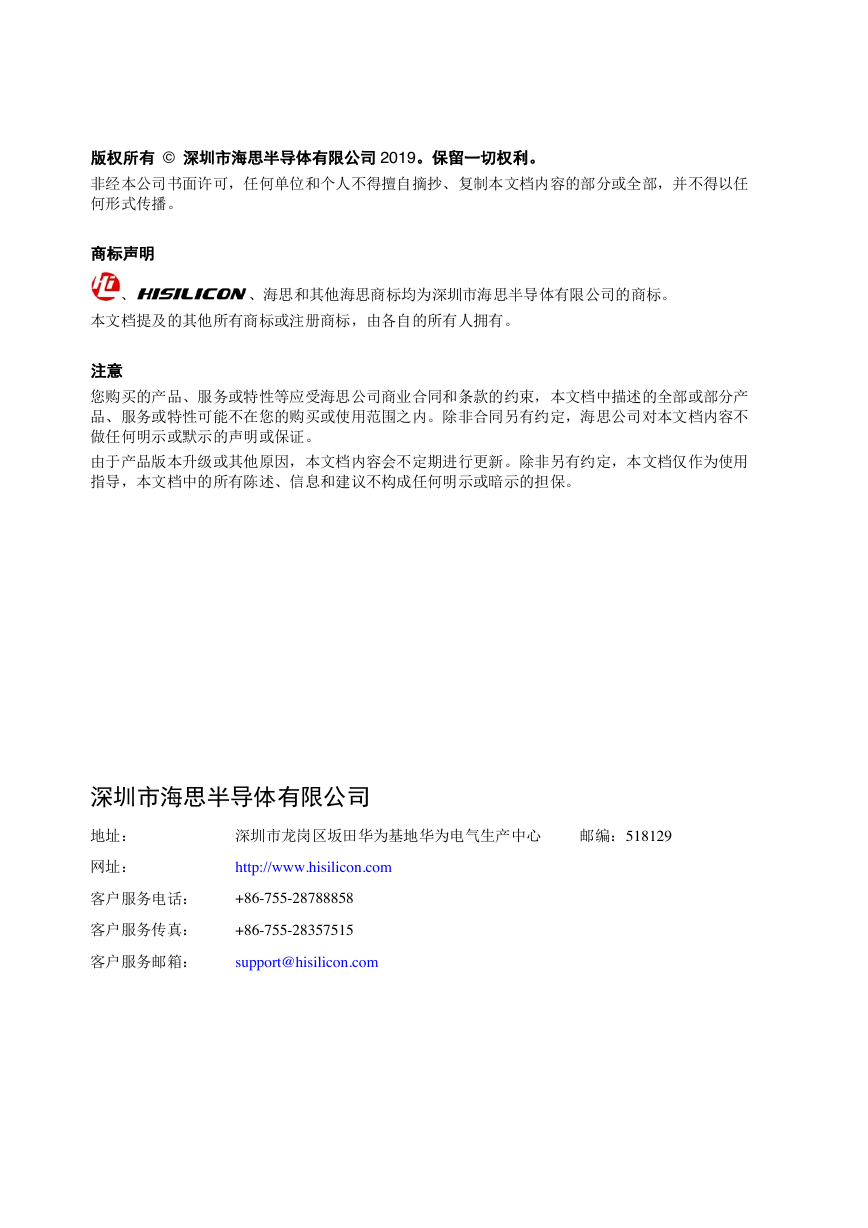

版权所有 © 深圳市海思半导体有限公司 2019。保留一切权利。非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。商标声明、、海思和其他海思商标均为深圳市海思半导体有限公司的商标。本文档提及的其他所有商标或注册商标，由各自的所有人拥有。注意您购买的产品、服务或特性等应受海思公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。除非合同另有约定，海思公司对本文档内容不做任何明示或默示的声明或保证。由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。深圳市海思半导体有限公司地址：网址：深圳市龙岗区坂田华为基地华为电气生产中心邮编：518129 http://www.hisilicon.com 客户服务电话： +86-755-28788858 客户服务传真： +86-755-28357515 客户服务邮箱： support@hisilicon.com

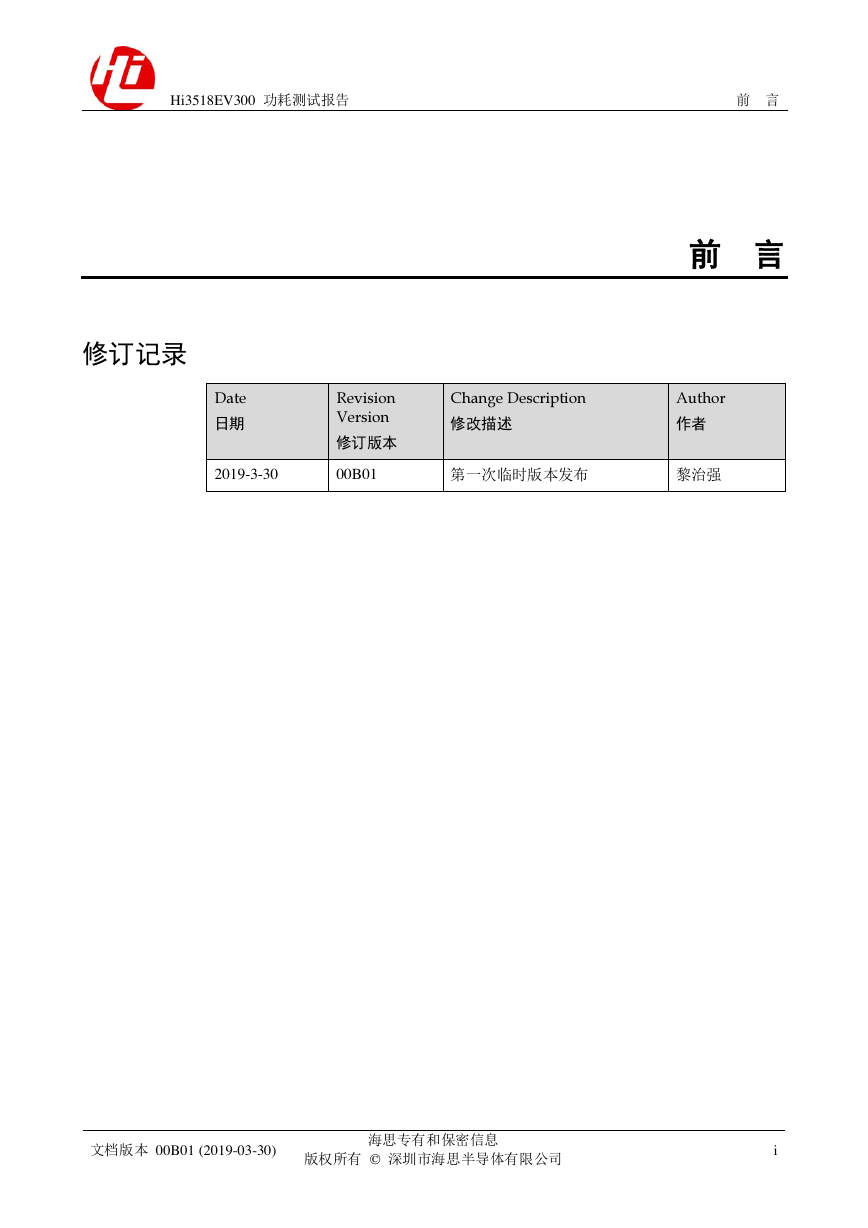

Hi3518EV300 功耗测试报告目录目录前言 ................................................................................................................................................... i 1 Hi3518EV300 功耗测试结论 ......................................................................................................... 1 1.1 Hi3518EV300 功耗测试环境及说明 .............................................................................................................. 1 1.2 功耗测试场景以及相应的功耗数据 ............................................................................................................. 1 1.2.1 典型场景一：常电 IPC/电池 IPC/电池门铃 ....................................................................................... 1 1.2.2 典型场景二：行车记录仪场景 ............................................................................................................ 2 1.2.3 典型场景三：电池猫眼场景 ................................................................................................................ 3 文档版本 00B01 (2019-03-30) 海思专有和保密信息版权所有 © 深圳市海思半导体有限公司 ii

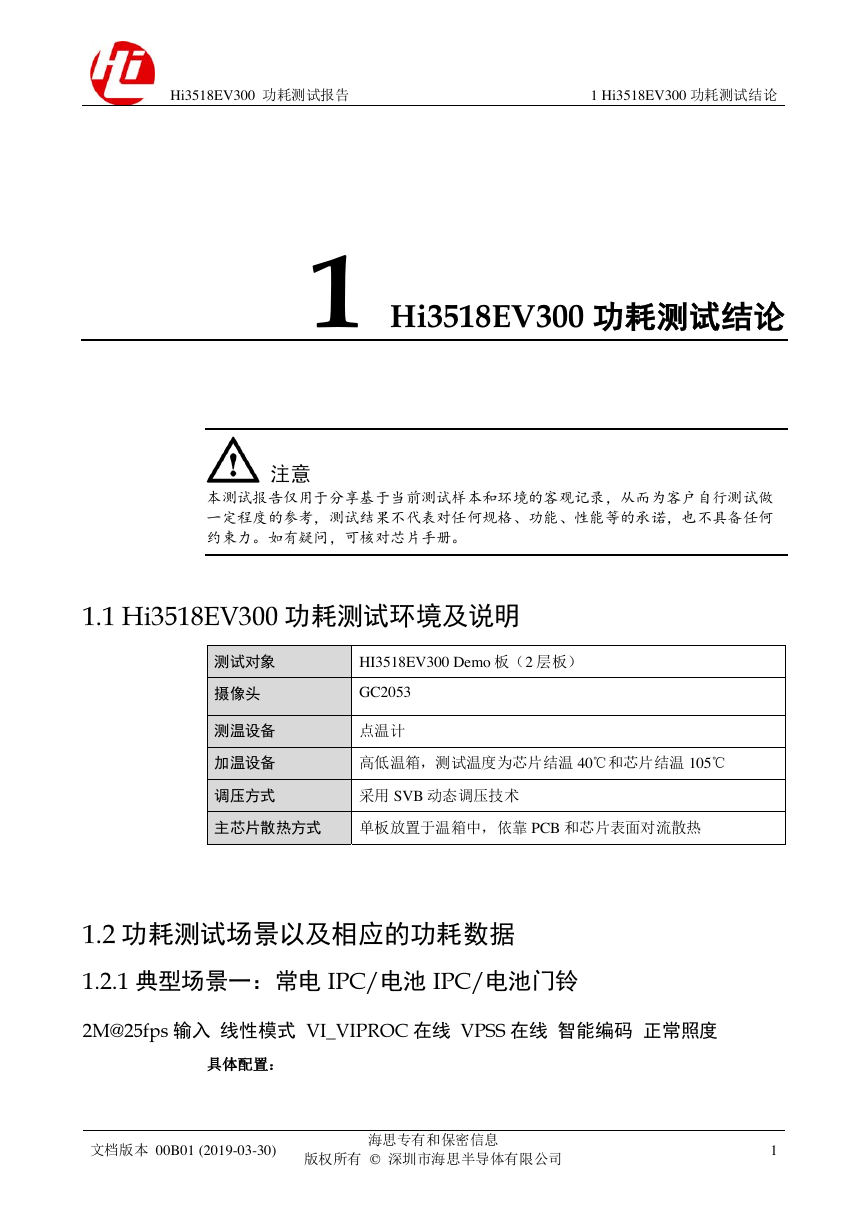

Hi3518EV300 功耗测试报告 1 Hi3518EV300 功耗测试结论 1 Hi3518EV300 功耗测试结论本测试报告仅用于分享基于当前测试样本和环境的客观记录，从而为客户自行测试做一定程度的参考，测试结果不代表对任何规格、功能、性能等的承诺，也不具备任何约束力。如有疑问，可核对芯片手册。 1.1 Hi3518EV300 功耗测试环境及说明测试对象摄像头测温设备加温设备调压方式 HI3518EV300 Demo 板（2 层板） GC2053 点温计高低温箱，测试温度为芯片结温 40℃和芯片结温 105℃ 采用 SVB 动态调压技术主芯片散热方式单板放置于温箱中，依靠 PCB 和芯片表面对流散热 1.2 功耗测试场景以及相应的功耗数据 1.2.1 典型场景一：常电 IPC/电池 IPC/电池门铃 2M@25fps 输入线性模式 VI_VIPROC 在线 VPSS 在线智能编码正常照度具体配置：文档版本 00B01 (2019-03-30) 海思专有和保密信息版权所有 © 深圳市海思半导体有限公司 1

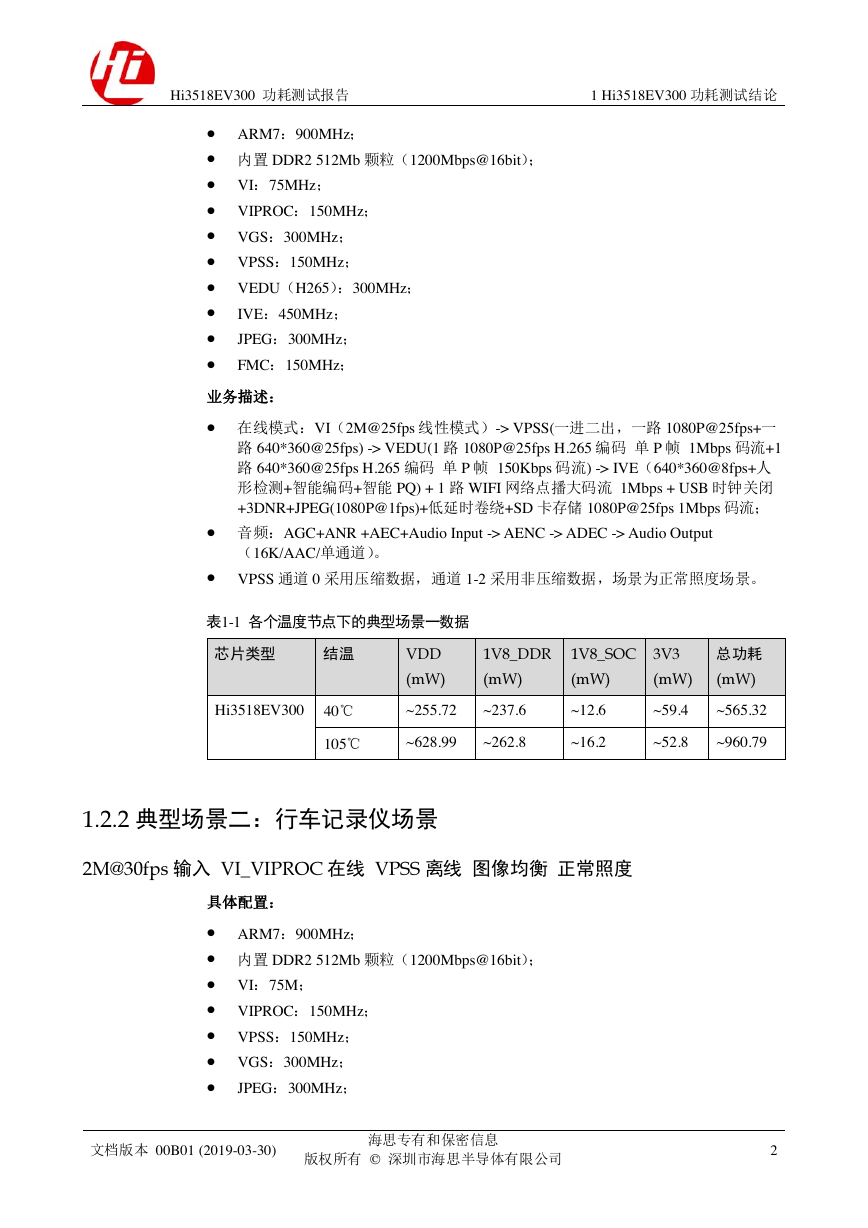

Hi3518EV300 功耗测试报告 1 Hi3518EV300 功耗测试结论 ARM7：900MHz；内置 DDR2 512Mb 颗粒（1200Mbps@16bit）； VI：75MHz； VIPROC：150MHz； VGS：300MHz； VPSS：150MHz； VEDU（H265）：300MHz； IVE：450MHz； JPEG：300MHz； FMC：150MHz；业务描述：在线模式：VI（2M@25fps 线性模式）-> VPSS(一进二出，一路 1080P@25fps+一路 640*360@25fps) -> VEDU(1 路 1080P@25fps H.265 编码单 P 帧 1Mbps 码流+1 路 640*360@25fps H.265 编码单 P 帧 150Kbps 码流) -> IVE（640*360@8fps+人形检测+智能编码+智能 PQ) + 1 路 WIFI 网络点播大码流 1Mbps + USB 时钟关闭 +3DNR+JPEG(1080P@1fps)+低延时卷绕+SD 卡存储 1080P@25fps 1Mbps 码流；音频：AGC+ANR +AEC+Audio Input -> AENC -> ADEC -> Audio Output （16K/AAC/单通道）。 VPSS 通道 0 采用压缩数据，通道 1-2 采用非压缩数据，场景为正常照度场景。表1-1 各个温度节点下的典型场景一数据芯片类型结温 VDD (mW) 1V8_DDR 1V8_SOC 3V3 (mW) (mW) (mW) 总功耗 (mW) Hi3518EV300 40℃ ~255.72 ~237.6 105℃ ~628.99 ~262.8 ~12.6 ~16.2 ~59.4 ~565.32 ~52.8 ~960.79 1.2.2 典型场景二：行车记录仪场景 2M@30fps 输入 VI_VIPROC 在线 VPSS 离线图像均衡正常照度具体配置： ARM7：900MHz；内置 DDR2 512Mb 颗粒（1200Mbps@16bit）； VI：75M； VIPROC：150MHz； VPSS：150MHz； VGS：300MHz； JPEG：300MHz；文档版本 00B01 (2019-03-30) 海思专有和保密信息版权所有 © 深圳市海思半导体有限公司 2

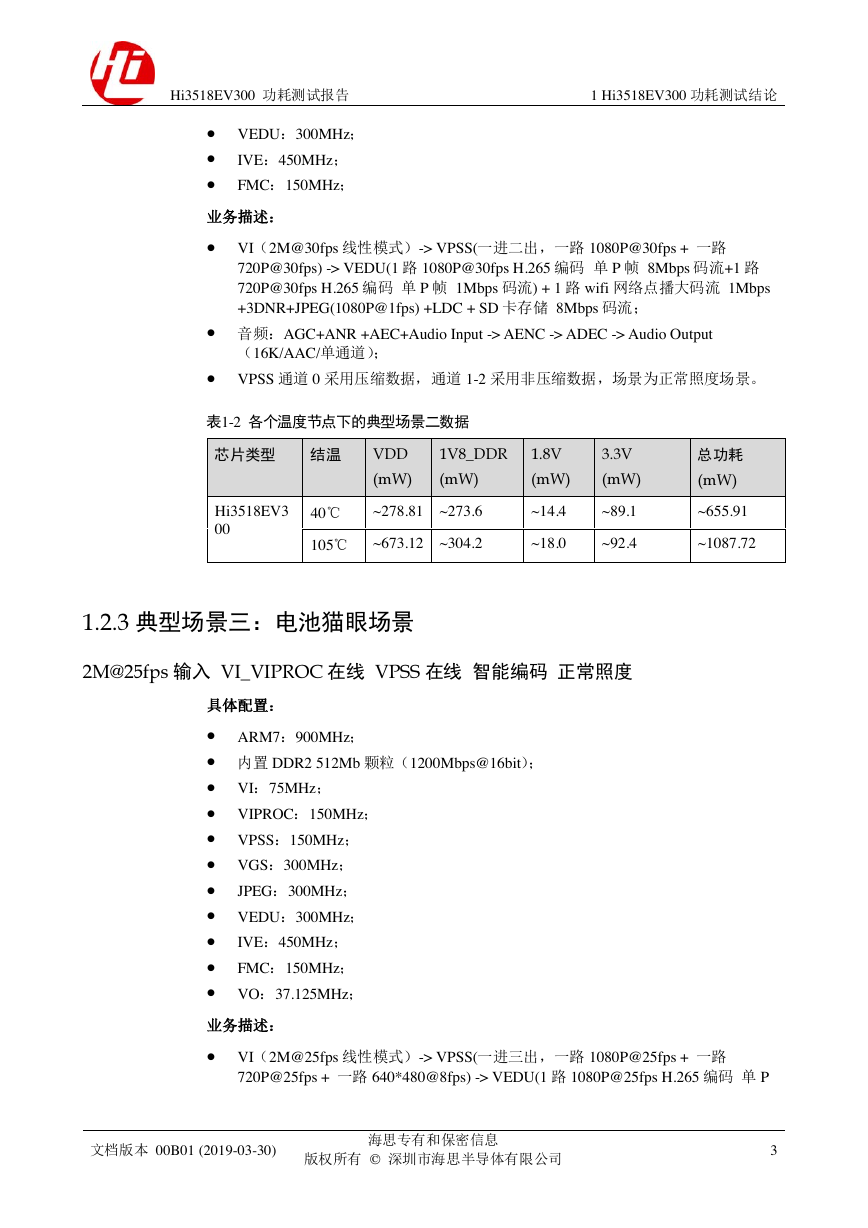

Hi3518EV300 功耗测试报告 1 Hi3518EV300 功耗测试结论 VEDU：300MHz； IVE：450MHz； FMC：150MHz；业务描述： VI（2M@30fps 线性模式）-> VPSS(一进二出，一路 1080P@30fps + 一路 720P@30fps) -> VEDU(1 路 1080P@30fps H.265 编码单 P 帧 8Mbps 码流+1 路 720P@30fps H.265 编码单 P 帧 1Mbps 码流) + 1 路 wifi 网络点播大码流 1Mbps +3DNR+JPEG(1080P@1fps) +LDC + SD 卡存储 8Mbps 码流；音频：AGC+ANR +AEC+Audio Input -> AENC -> ADEC -> Audio Output （16K/AAC/单通道）； VPSS 通道 0 采用压缩数据，通道 1-2 采用非压缩数据，场景为正常照度场景。表1-2 各个温度节点下的典型场景二数据芯片类型结温 VDD 1V8_DDR 1.8V 3.3V (mW) (mW) (mW) (mW) 40℃ ~278.81 ~273.6 ~14.4 ~89.1 总功耗 (mW) ~655.91 Hi3518EV3 00 105℃ ~673.12 ~304.2 ~18.0 ~92.4 ~1087.72 1.2.3 典型场景三：电池猫眼场景 2M@25fps 输入 VI_VIPROC 在线 VPSS 在线智能编码正常照度具体配置： ARM7：900MHz；内置 DDR2 512Mb 颗粒（1200Mbps@16bit）； VI：75MHz； VIPROC：150MHz； VPSS：150MHz； VGS：300MHz； JPEG：300MHz； VEDU：300MHz； IVE：450MHz； FMC：150MHz； VO：37.125MHz；业务描述： VI（2M@25fps 线性模式）-> VPSS(一进三出，一路 1080P@25fps + 一路 720P@25fps + 一路 640*480@8fps) -> VEDU(1 路 1080P@25fps H.265 编码单 P 文档版本 00B01 (2019-03-30) 海思专有和保密信息版权所有 © 深圳市海思半导体有限公司 3

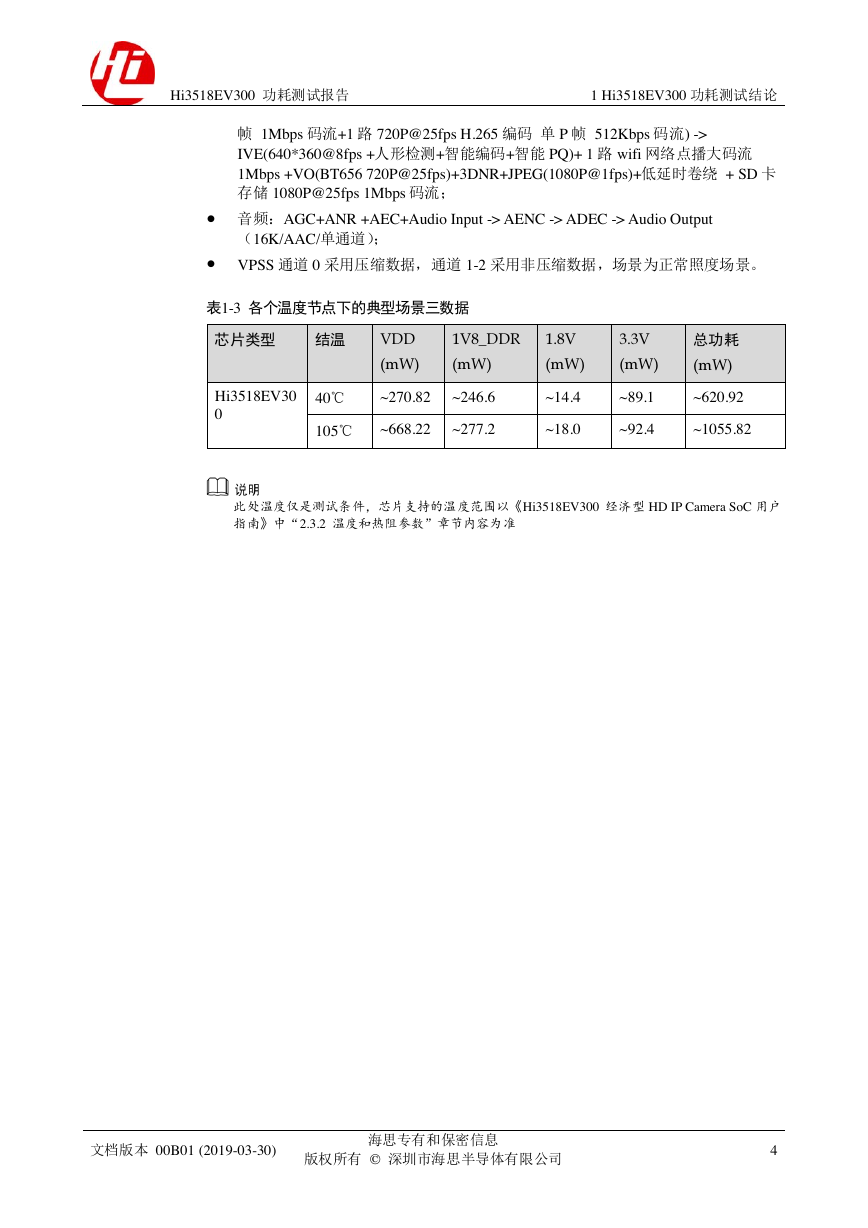

Hi3518EV300 功耗测试报告 1 Hi3518EV300 功耗测试结论帧 1Mbps 码流+1 路 720P@25fps H.265 编码单 P 帧 512Kbps 码流) -> IVE(640*360@8fps +人形检测+智能编码+智能 PQ)+ 1 路 wifi 网络点播大码流 1Mbps +VO(BT656 720P@25fps)+3DNR+JPEG(1080P@1fps)+低延时卷绕 + SD 卡存储 1080P@25fps 1Mbps 码流；音频：AGC+ANR +AEC+Audio Input -> AENC -> ADEC -> Audio Output （16K/AAC/单通道）； VPSS 通道 0 采用压缩数据，通道 1-2 采用非压缩数据，场景为正常照度场景。表1-3 各个温度节点下的典型场景三数据芯片类型结温 VDD 1V8_DDR 1.8V 3.3V (mW) (mW) (mW) (mW) Hi3518EV30 0 40℃ ~270.82 ~246.6 105℃ ~668.22 ~277.2 ~14.4 ~18.0 ~89.1 ~92.4 总功耗 (mW) ~620.92 ~1055.82 此处温度仅是测试条件，芯片支持的温度范围以《Hi3518EV300 经济型 HD IP Camera SoC 用户指南》中“2.3.2 温度和热阻参数”章节内容为准文档版本 00B01 (2019-03-30) 海思专有和保密信息版权所有 © 深圳市海思半导体有限公司 4
