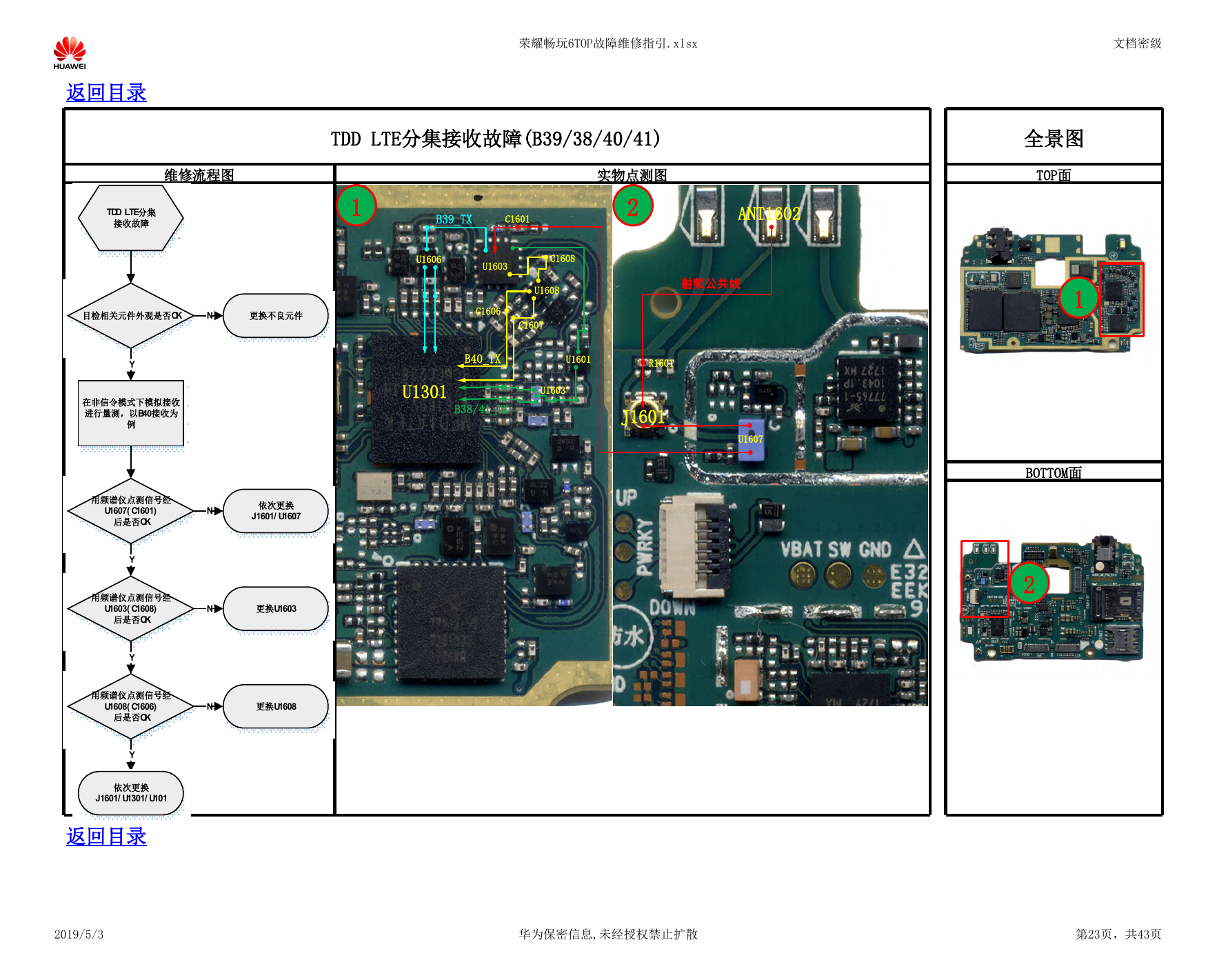

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 TDD LTE分集接收故障(B39/38/40/41) 维修流程图 1 B39_TX C1601 实物点测图 2 ANT1602 U1606 U1603 C1608 U1608 C1606 C1607 射频公共线 B40_TX U1601 R1601 U1301 U1603 B38/41_TX J1601 U1607 全景图 TOP面 1 BOTTOM面 2 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第23页，共43页 TDD LTE分集 接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B40接收为例用频谱仪点测信号经U1607(C1601)后是否OK依次更换J1601/U1607用频谱仪点测信号经U1603(C1608)后是否OK更换U1603用频谱仪点测信号经U1608(C1606)后是否OK更换U1608NYNYNYNY依次更换J1601/U1301/U101
