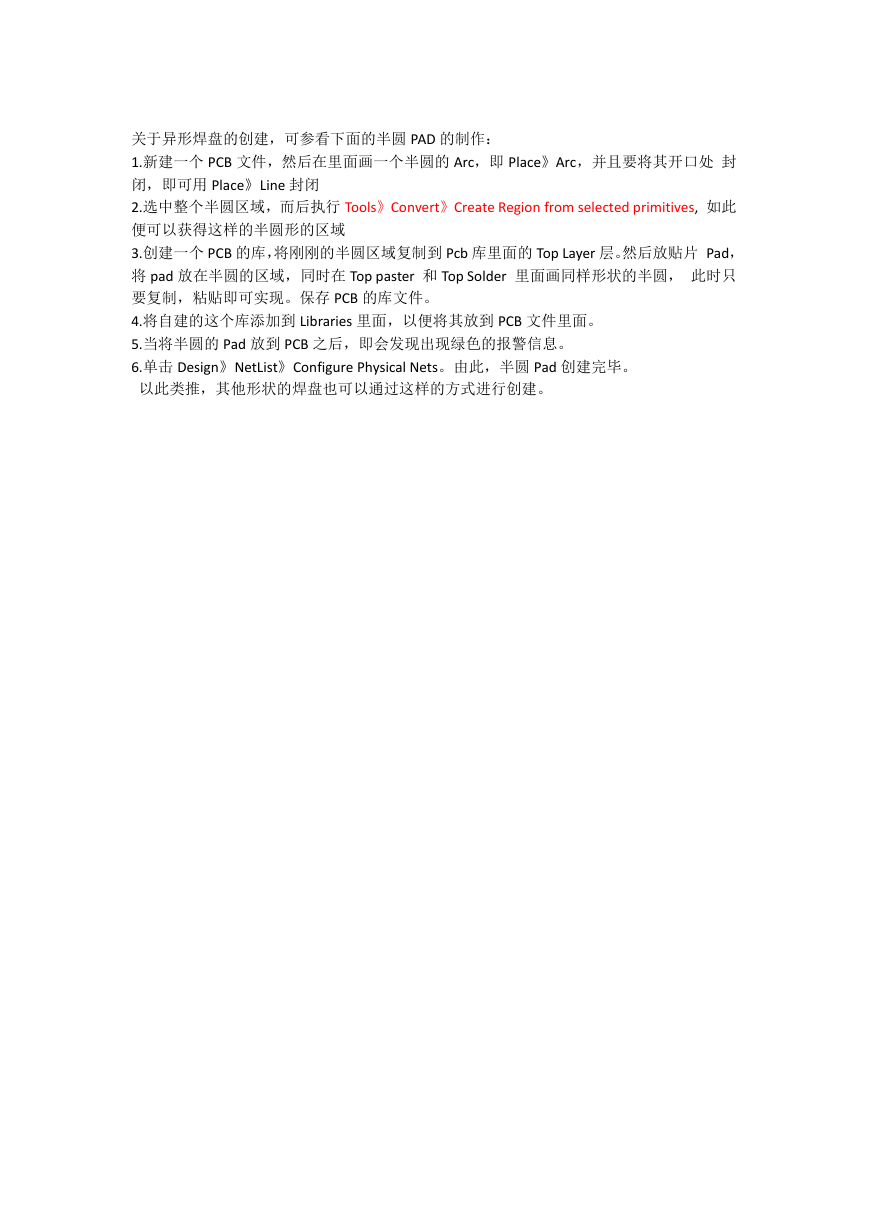

关于异形焊盘的创建，可参看下面的半圆 PAD 的制作： 1.新建一个 PCB 文件，然后在里面画一个半圆的 Arc，即 Place》Arc，并且要将其开口处 封 闭，即可用 Place》Line 封闭 2.选中整个半圆区域，而后执行 Tools》Convert》Create Region from selected primitives, 如此 便可以获得这样的半圆形的区域 3.创建一个 PCB 的库，将刚刚的半圆区域复制到 Pcb 库里面的 Top Layer 层。然后放贴片 Pad， 将 pad 放在半圆的区域，同时在 Top paster 和 Top Solder 里面画同样形状的半圆， 此时只 要复制，粘贴即可实现。保存 PCB 的库文件。 4.将自建的这个库添加到 Libraries 里面，以便将其放到 PCB 文件里面。 5.当将半圆的 Pad 放到 PCB 之后，即会发现出现绿色的报警信息。 6.单击 Design》NetList》Configure Physical Nets。由此，半圆 Pad 创建完毕。 以此类推，其他形状的焊盘也可以通过这样的方式进行创建。
