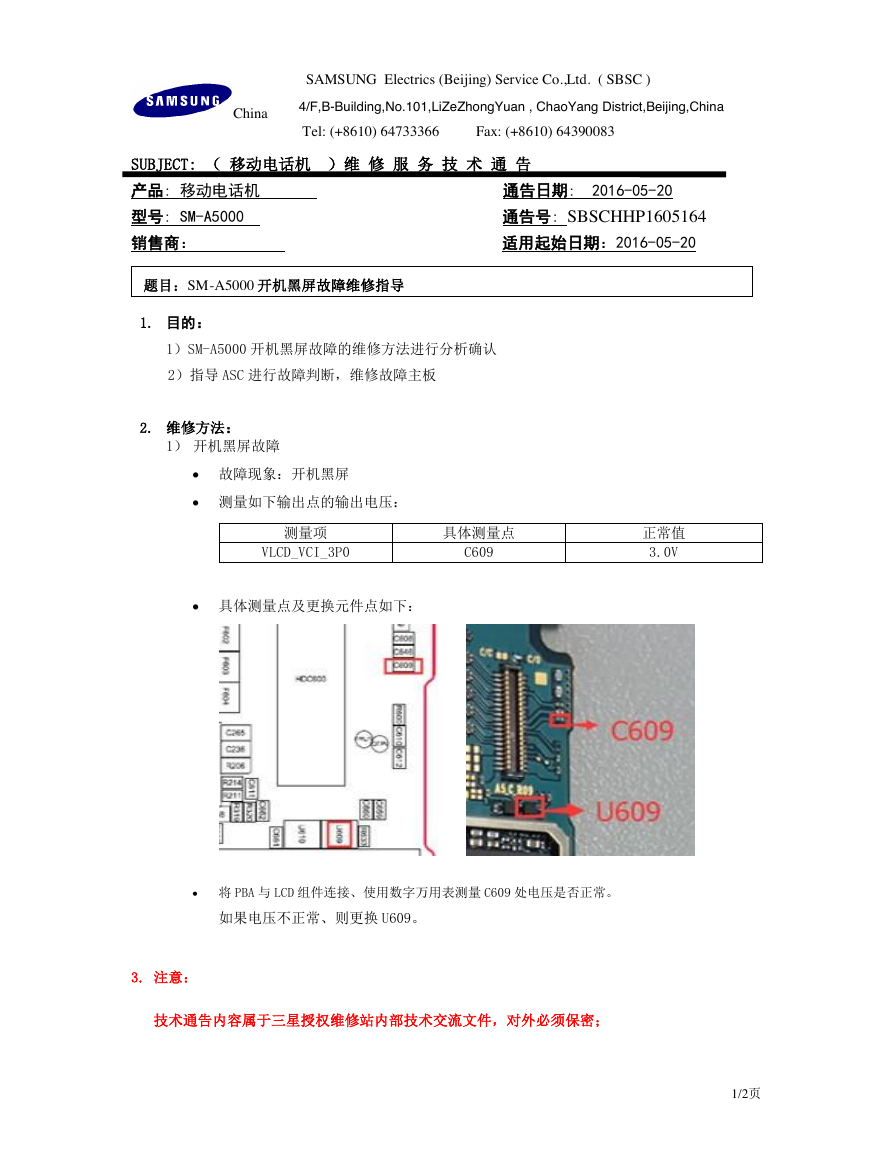

SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) China 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China Tel: (+8610) 64733366 Fax: (+8610) 64390083 SUBJECT: （ 移动电话机 ）维 修 服 务 技 术 通 告 产品: 移动电话机 通告日期: 2016-05-20 型号: SM-A5000 通告号: SBSCHHP1605164 销售商： 适用起始日期：2016-05-20 题目：SM-A5000 开机黑屏故障维修指导 1. 目的： 1）SM-A5000 开机黑屏故障的维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2. 维修方法： 1） 开机黑屏故障  故障现象：开机黑屏  测量如下输出点的输出电压： 测量项 VLCD_VCI_3P0 具体测量点 C609 正常值 3.0V  具体测量点及更换元件点如下：  将 PBA 与 LCD 组件连接、使用数字万用表测量 C609 处电压是否正常。 如果电压不正常、则更换 U609。 3. 注意： 技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密； 1/2页 

应用 参考( ) 仅对故障机器(0 ) 全部机器( ) 附件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（ ） 生产月份 担当：刘丹 05/20 企案：林山 05/20 批准：李廷奎 05/20 校正（V ） .. ............................CS 技术情报支持部 2/2页
