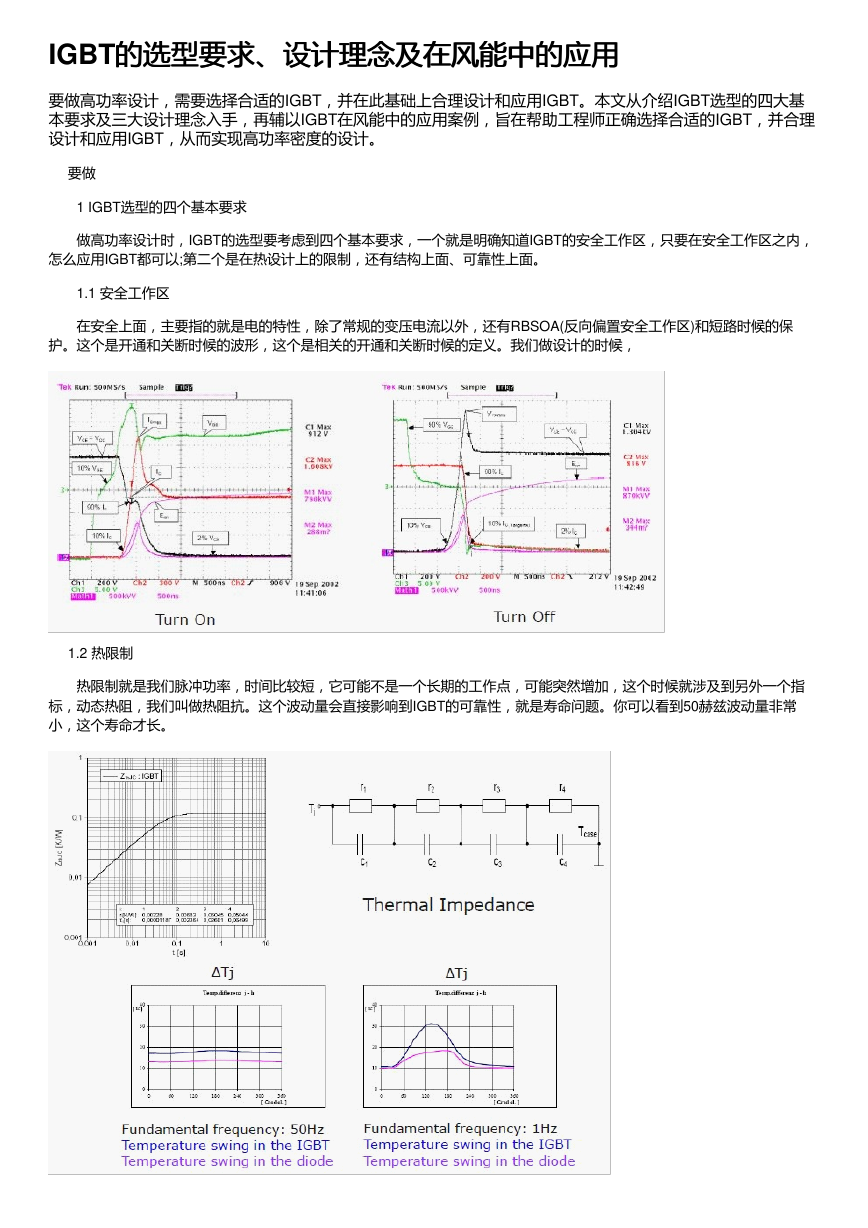

IGBT的选型要求、设计理念及在风能中的应用 的选型要求、设计理念及在风能中的应用 要做高功率设计，需要选择合适的IGBT，并在此基础上合理设计和应用IGBT。本文从介绍IGBT选型的四大基 本要求及三大设计理念入手，再辅以IGBT在风能中的应用案例，旨在帮助工程师正确选择合适的IGBT，并合理 设计和应用IGBT，从而实现高功率密度的设计。 要做 　　1 IGBT选型的四个基本要求 　　做高功率设计时，IGBT的选型要考虑到四个基本要求，一个就是明确知道IGBT的安全工作区，只要在安全工作区之内， 怎么应用IGBT都可以;第二个是在热设计上的限制，还有结构上面、可靠性上面。 　　1.1 安全工作区 　　在安全上面，主要指的就是电的特性，除了常规的变压电流以外，还有RBSOA(反向偏置安全工作区)和短路时候的保 护。这个是开通和关断时候的波形，这个是相关的开通和关断时候的定义。我们做设计的时候， 1.2 热限制 　　热限制就是我们脉冲功率，时间比较短，它可能不是一个长期的工作点，可能突然增加，这个时候就涉及到另外一个指 标，动态热阻，我们叫做热阻抗。这个波动量会直接影响到IGBT的可靠性，就是寿命问题。你可以看到50赫兹波动量非常 小，这个寿命才长。 

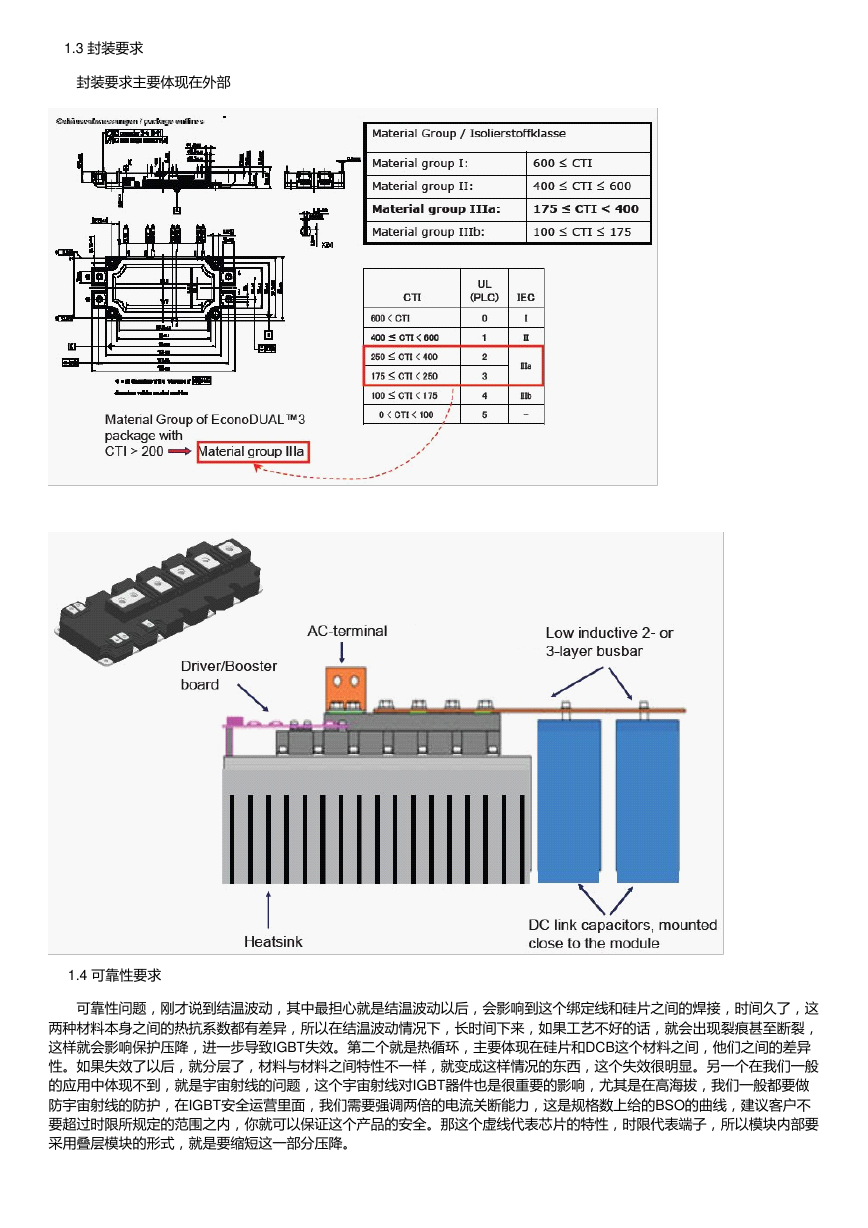

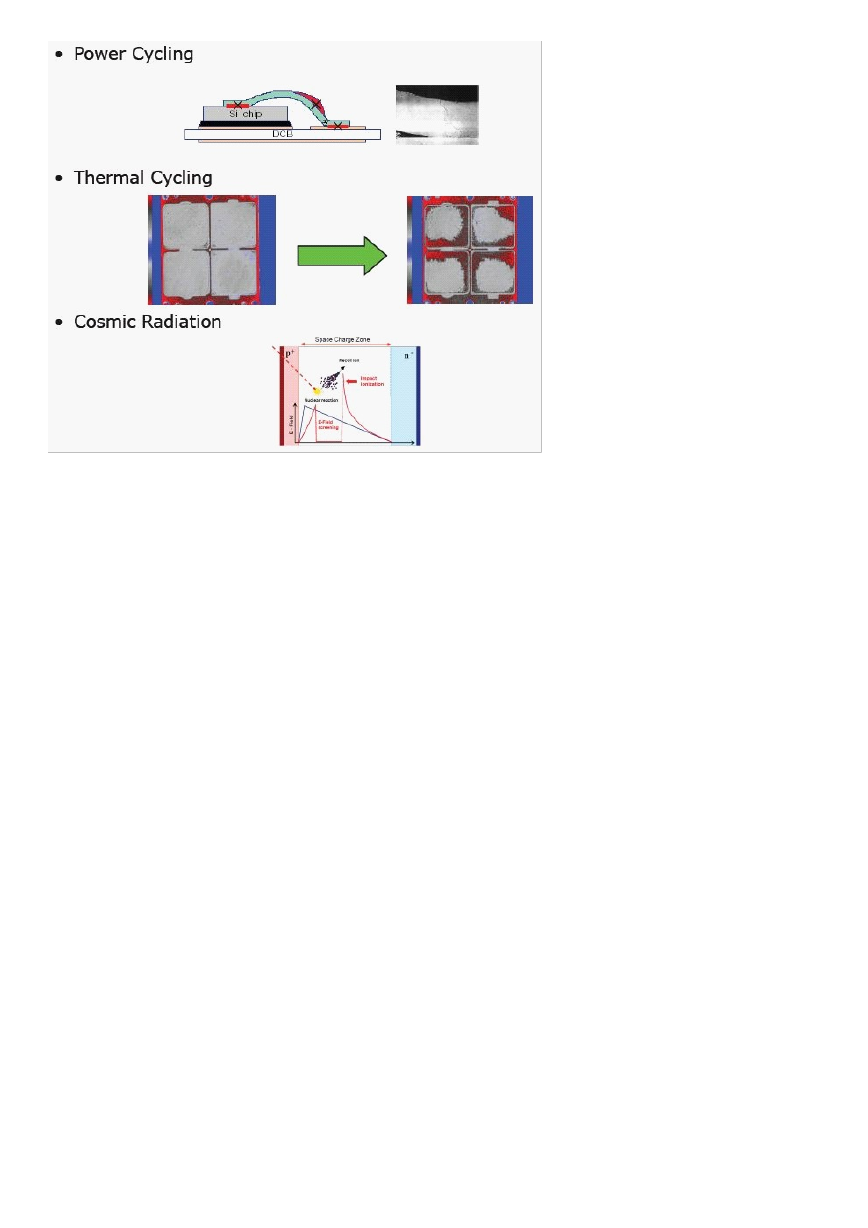

1.3 封装要求 　　封装要求主要体现在外部 1.4 可靠性要求 　　可靠性问题，刚才说到结温波动，其中最担心就是结温波动以后，会影响到这个绑定线和硅片之间的焊接，时间久了，这 两种材料本身之间的热抗系数都有差异，所以在结温波动情况下，长时间下来，如果工艺不好的话，就会出现裂痕甚至断裂， 这样就会影响保护压降，进一步导致IGBT失效。第二个就是热循环，主要体现在硅片和DCB这个材料之间，他们之间的差异 性。如果失效了以后，就分层了，材料与材料之间特性不一样，就变成这样情况的东西，这个失效很明显。另一个在我们一般 的应用中体现不到，就是宇宙射线的问题，这个宇宙射线对IGBT器件也是很重要的影响，尤其是在高海拔，我们一般都要做 防宇宙射线的防护，在IGBT安全运营里面，我们需要强调两倍的电流关断能力，这是规格数上给的BSO的曲线，建议客户不 要超过时限所规定的范围之内，你就可以保证这个产品的安全。那这个虚线代表芯片的特性，时限代表端子，所以模块内部要 采用叠层模块的形式，就是要缩短这一部分压降。
