飞刃 A75

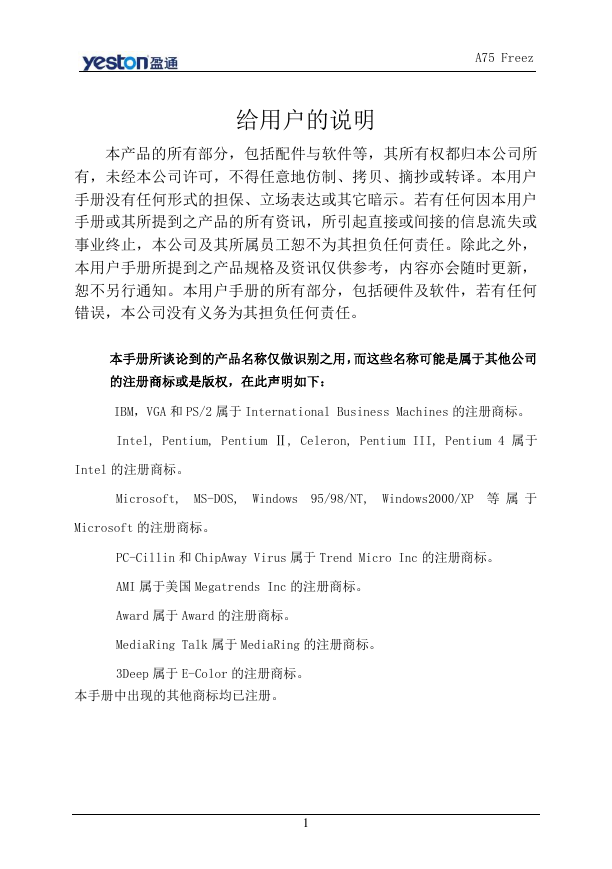

A75 Freez 给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。 1

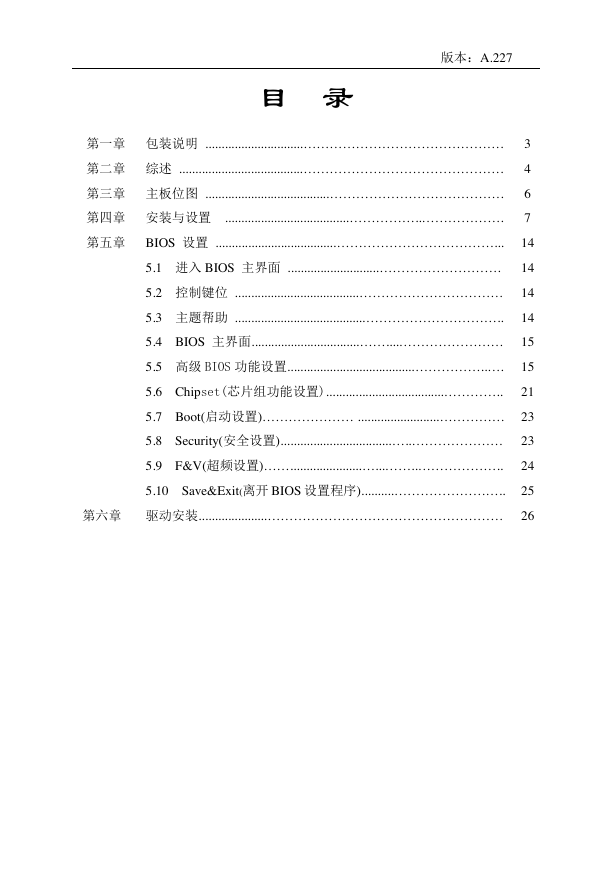

版本：A.227 目录第一章包装说明 ..............................………………………………………. 3 第二章综述 ......................................………………………………………. 4 第三章主板位图 ......................................…………………………………. 第四章安装与设置 ......................................……………..………………. 6 7 第五章 BIOS 设置 .....................................………………………………... 14 5.1 进入 BIOS 主界面 ............................………………………. 14 5.2 控制键位 ......................................…………………………… 5.3 主题帮助 ........................................………………………….. 5.4 BIOS 主界面.................................……....…………………… 5.5 高级 BIOS 功能设置.......................................……………..…. 5.6 Chipset(芯片组功能设置)....................................………….. 14 14 15 15 21 5.7 Boot(启动设置)………………… .........................…………… 23 5.8 Security(安全设置)..................................…..………………… 5.9 F&V(超频设置)……......................…...……..……………….. 23 24 5.10 Save&Exit(离开 BIOS 设置程序)..........…………………….. 25 第六章驱动安装.....................……………………………………………… 26

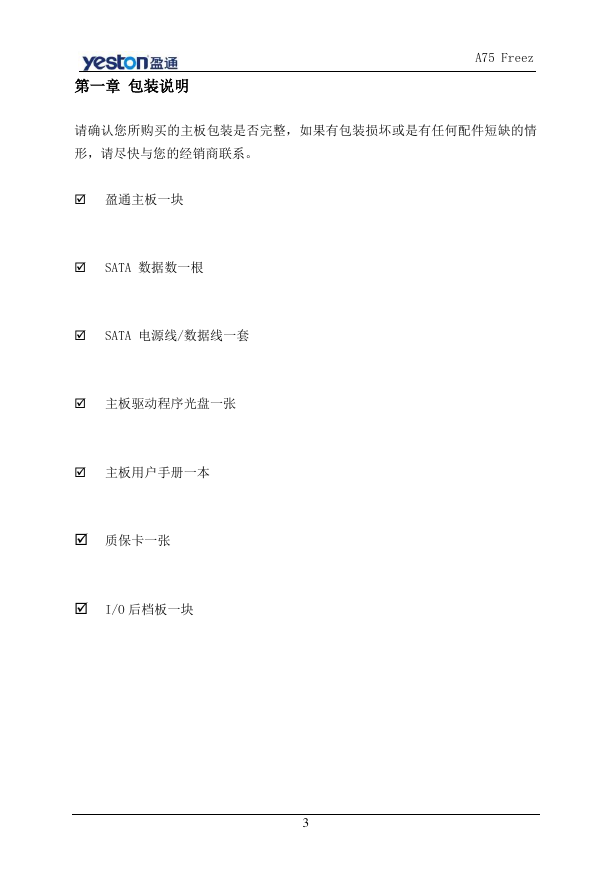

A75 Freez 第一章包装说明请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。  盈通主板一块  SATA 数据数一根  SATA 电源线/数据线一套  主板驱动程序光盘一张  主板用户手册一本  质保卡一张  I/O 后档板一块 3

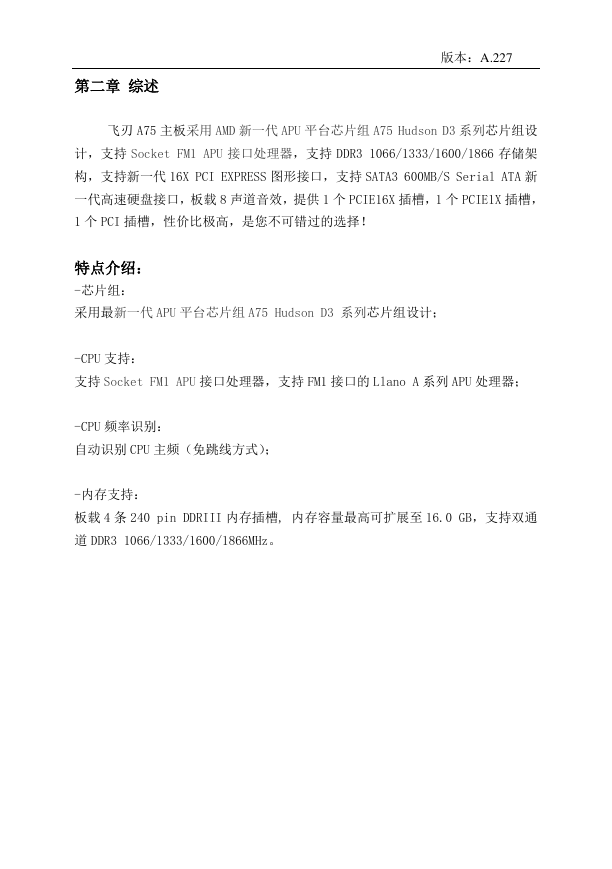

版本：A.227 第二章综述飞刃 A75 主板采用 AMD 新一代 APU 平台芯片组 A75 Hudson D3 系列芯片组设计，支持 Socket FM1 APU 接口处理器，支持 DDR3 1066/1333/1600/1866 存储架构，支持新一代 16X PCI EXPRESS 图形接口，支持 SATA3 600MB/S Serial ATA 新一代高速硬盘接口，板载 8 声道音效，提供 1 个 PCIE16X 插槽，1 个 PCIE1X 插槽， 1 个 PCI 插槽，性价比极高，是您不可错过的选择！特点介绍： -芯片组：采用最新一代 APU 平台芯片组 A75 Hudson D3 系列芯片组设计； -CPU 支持：支持 Socket FM1 APU 接口处理器，支持 FM1 接口的 Llano A 系列 APU 处理器； -CPU 频率识别：自动识别 CPU 主频（免跳线方式）； -内存支持：板载 4 条 240 pin DDRIII 内存插槽, 内存容量最高可扩展至 16.0 GB，支持双通道 DDR3 1066/1333/1600/1866MHz。

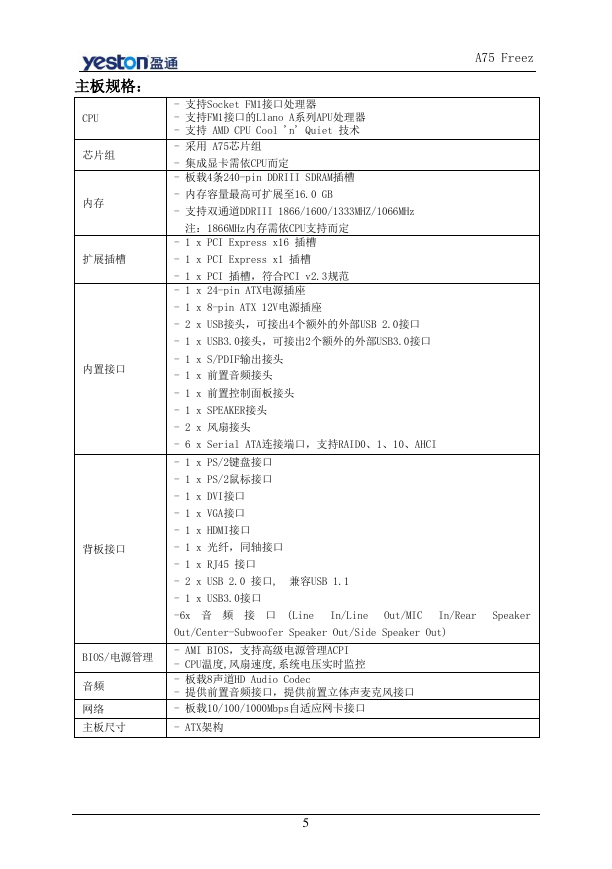

A75 Freez 主板规格： CPU 芯片组内存 - 支持Socket FM1接口处理器 - 支持FM1接口的Llano A系列APU处理器 - 支持 AMD CPU Cool 'n' Quiet 技术 - 采用 A75芯片组 - 集成显卡需依CPU而定 - 板载4条240-pin DDRIII SDRAM插槽 - 内存容量最高可扩展至16.0 GB - 支持双通道DDRIII 1866/1600/1333MHZ/1066MHz 注：1866MHz内存需依CPU支持而定 - 1 x PCI Express x16 插槽扩展插槽 - 1 x PCI Express x1 插槽 - 1 x PCI 插槽，符合PCI v2.3规范 - 1 x 24-pin ATX电源插座 - 1 x 8-pin ATX 12V电源插座 - 2 x USB接头，可接出4个额外的外部USB 2.0接口 - 1 x USB3.0接头，可接出2个额外的外部USB3.0接口内置接口 - 1 x S/PDIF输出接头 - 1 x 前置音频接头 - 1 x 前置控制面板接头 - 1 x SPEAKER接头 - 2 x 风扇接头 - 6 x Serial ATA连接端口，支持RAID0、1、10、AHCI - 1 x PS/2键盘接口 - 1 x PS/2鼠标接口 - 1 x DVI接口 - 1 x VGA接口 - 1 x HDMI接口背板接口 - 1 x 光纤，同轴接口 - 1 x RJ45 接口 - 2 x USB 2.0 接口, 兼容USB 1.1 - 1 x USB3.0接口 -6x 音频接口 (Line In/Line Out/MIC In/Rear Speaker Out/Center-Subwoofer Speaker Out/Side Speaker Out) BIOS/电源管理音频网络 - AMI BIOS，支持高级电源管理ACPI - CPU温度,风扇速度,系统电压实时监控 - 板载8声道HD Audio Codec - 提供前置音频接口，提供前置立体声麦克风接口 - 板载10/100/1000Mbps自适应网卡接口主板尺寸 - ATX架构 5

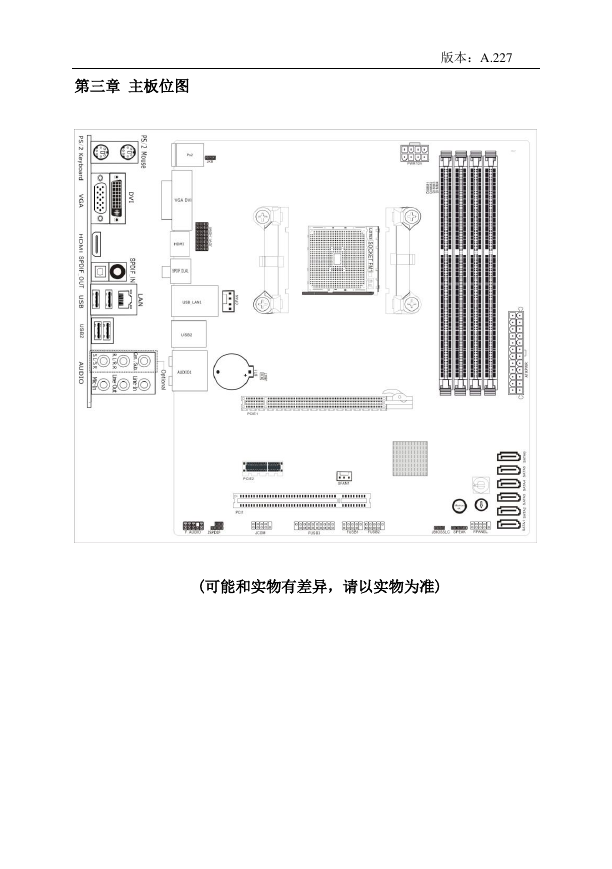

版本：A.227 第三章主板位图 (可能和实物有差异，请以实物为准)

A75 Freez 第四章安装与设置如何辨认跳线的 1 脚位置？请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。 JKB 跳线：是否支持键盘开机功能 1-2（缺省设置） Disabled （禁用） 2-3 Enabled （启用） JBAT：清除 CMOS 跳线如果主板因为 BIOS 设置错误而出现问题，此时可清除 CMOS 解决问题，方法是：在断开电源的状态下短接 JBAT 1-2 脚 5-6 秒，就可清除 CMOS。请不要在开时清除 CMOS，否则可能会损坏您的主板。跳线设定如下表所示： OPEN（缺省设置） Normal Short 清除 CMOS F_AUDIO 前端音频接口说明: FUSB1、FUSB2 接口说明：脚位 1/2 3/4 9 信号定义 +5V 电源 D- 空脚位 5/6 7/8 10 7 信号定义 D+ 接地键位
