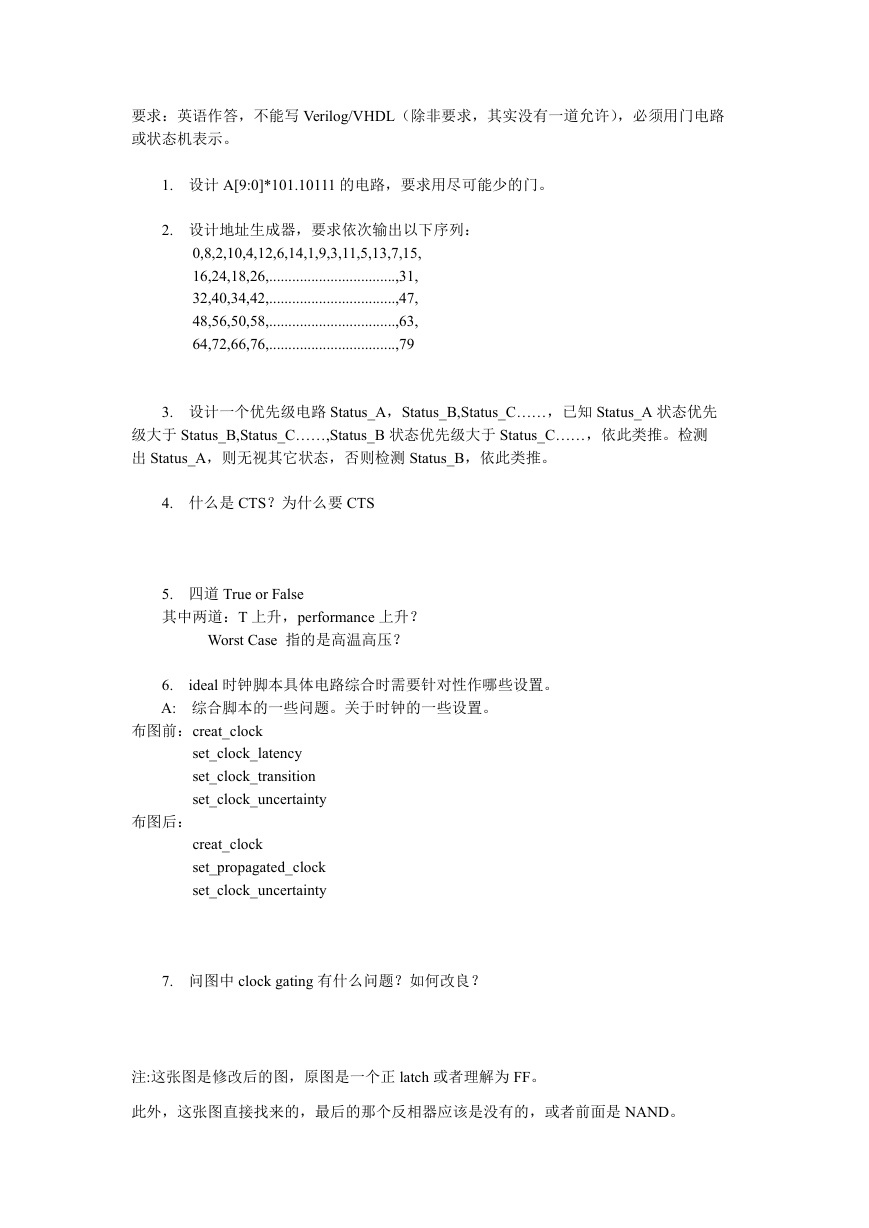

要求：英语作答，不能写 Verilog/VHDL（除非要求，其实没有一道允许），必须用门电路 或状态机表示。 1. 设计 A[9:0]*101.10111 的电路，要求用尽可能少的门。 2. 设计地址生成器，要求依次输出以下序列： 0,8,2,10,4,12,6,14,1,9,3,11,5,13,7,15, 16,24,18,26,.................................,31, 32,40,34,42,.................................,47, 48,56,50,58,.................................,63, 64,72,66,76,.................................,79 3. 设计一个优先级电路 Status_A，Status_B,Status_C……，已知 Status_A 状态优先 级大于 Status_B,Status_C……,Status_B 状态优先级大于 Status_C……，依此类推。检测 出 Status_A，则无视其它状态，否则检测 Status_B，依此类推。 4. 什么是 CTS？为什么要 CTS 5. 四道 True or False 其中两道：T 上升，performance 上升？ Worst Case 指的是高温高压？ ideal 时钟脚本具体电路综合时需要针对性作哪些设置。 6. A: 综合脚本的一些问题。关于时钟的一些设置。 布图前：creat_clock 布图后： set_clock_latency set_clock_transition set_clock_uncertainty creat_clock set_propagated_clock set_clock_uncertainty 7. 问图中 clock gating 有什么问题？如何改良？ 注:这张图是修改后的图，原图是一个正 latch 或者理解为 FF。 此外，这张图直接找来的，最后的那个反相器应该是没有的，或者前面是 NAND。 

8. 读 report_timing 的表，回答： 1)是 setup time report 还是 hold time report? 2)时钟频率多少？ 3)如何消除表中的 violation？ 9. 温度上升 or 下降时性能下降，问降低 Vdd 和降低频率去改良首选那种？why？ 10. 详细论述为什么 clock gating 可以降低功耗?
