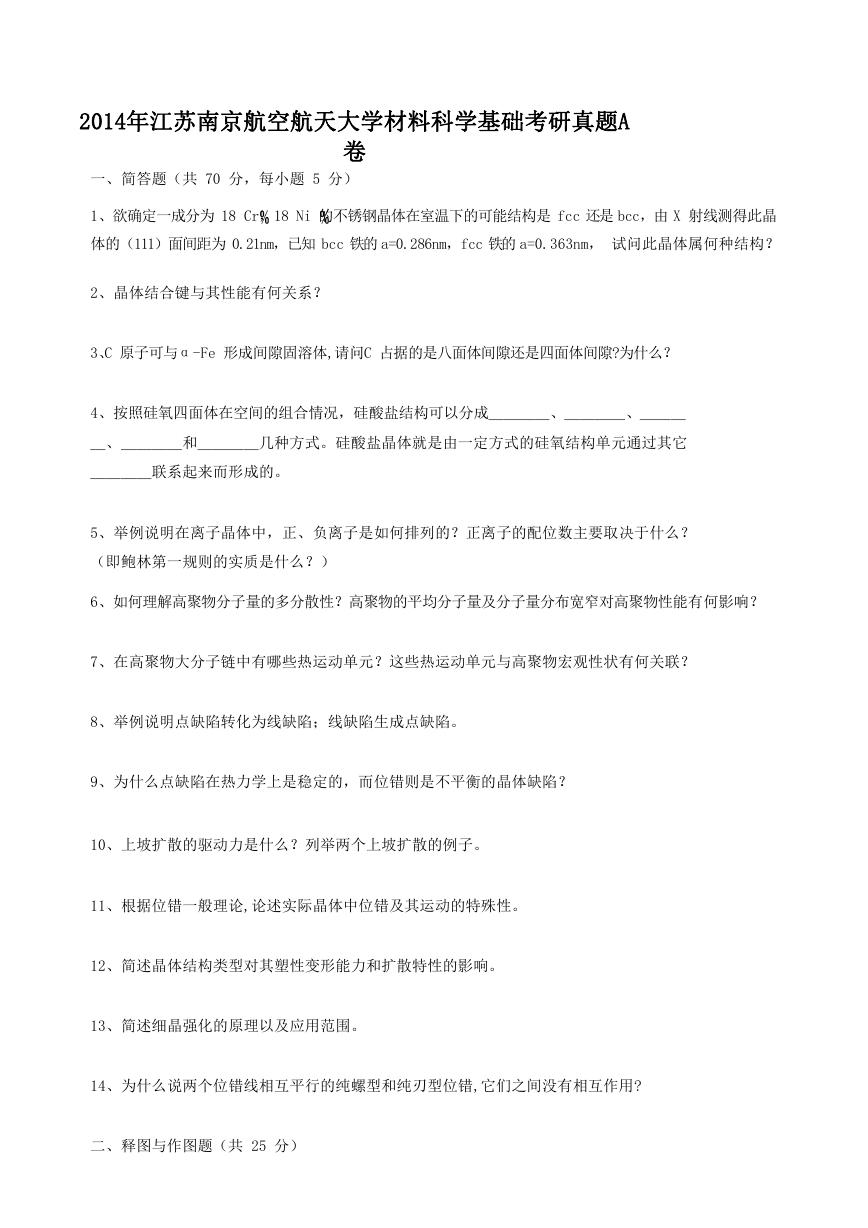

2014年江苏南京航空航天大学材料科学基础考研真题A
卷
一、简答题(共 70 分,每小题 5 分)
1、欲确定一成分为 18 Cr,18 Ni 的不锈钢晶体在室温下的可能结构是 fcc 还是 bcc,由 X 射线测得此晶
体的(111)面间距为 0.21nm,已知 bcc 铁的 a=0.286nm,fcc 铁的 a=0.363nm, 试问此晶体属何种结构?
2、晶体结合键与其性能有何关系?
3、C 原子可与α-Fe 形成间隙固溶体,请问C 占据的是八面体间隙还是四面体间隙?为什么?
4、按照硅氧四面体在空间的组合情况,硅酸盐结构可以分成____、____、___
_、____和____几种方式。硅酸盐晶体就是由一定方式的硅氧结构单元通过其它
____联系起来而形成的。
5、举例说明在离子晶体中,正、负离子是如何排列的?正离子的配位数主要取决于什么?
(即鲍林第一规则的实质是什么?)
6、如何理解高聚物分子量的多分散性?高聚物的平均分子量及分子量分布宽窄对高聚物性能有何影响?
7、在高聚物大分子链中有哪些热运动单元?这些热运动单元与高聚物宏观性状有何关联?
8、举例说明点缺陷转化为线缺陷;线缺陷生成点缺陷。
9、为什么点缺陷在热力学上是稳定的,而位错则是不平衡的晶体缺陷?
10、上坡扩散的驱动力是什么?列举两个上坡扩散的例子。
11、根据位错一般理论,论述实际晶体中位错及其运动的特殊性。
12、简述晶体结构类型对其塑性变形能力和扩散特性的影响。
13、简述细晶强化的原理以及应用范围。
14、为什么说两个位错线相互平行的纯螺型和纯刃型位错,它们之间没有相互作用?
二、释图与作图题(共 25 分)

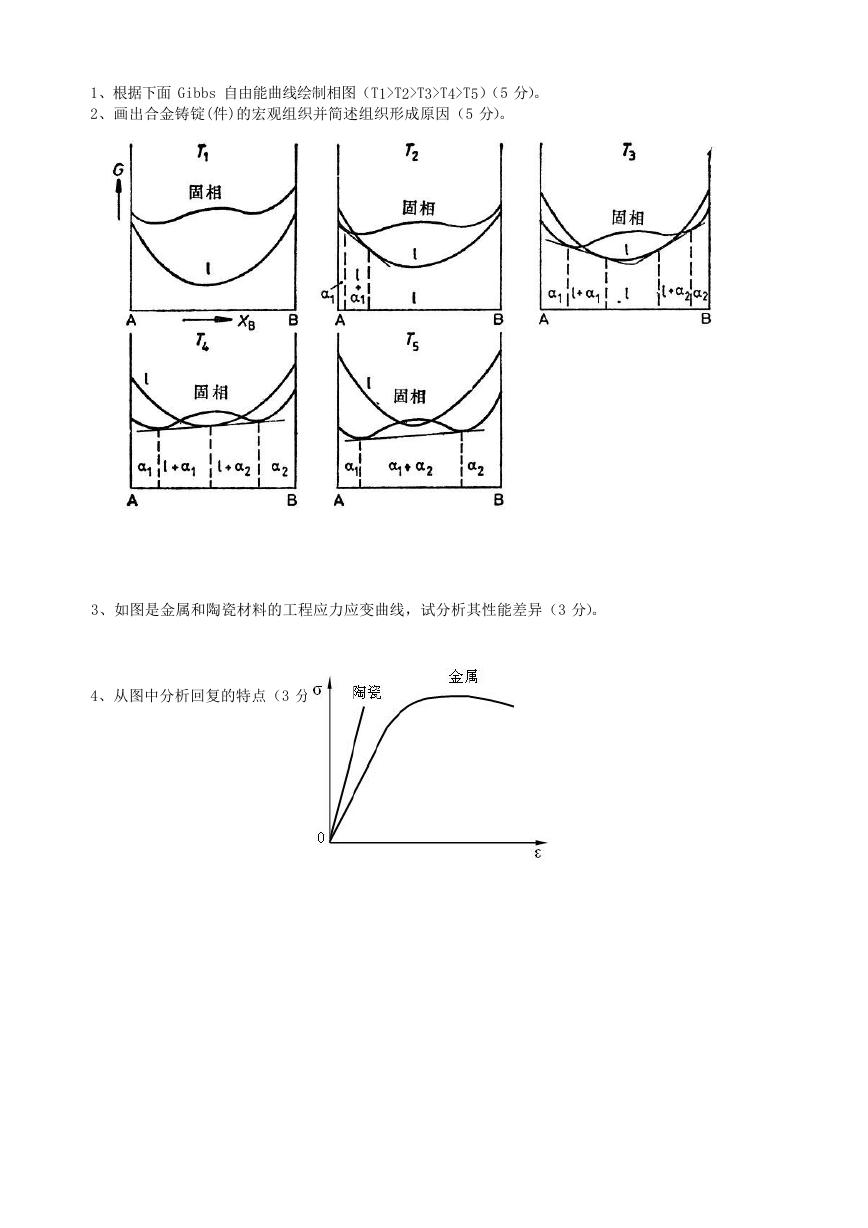

1、根据下面 Gibbs 自由能曲线绘制相图(T1>T2>T3>T4>T5)(5 分)。
2、画出合金铸锭(件)的宏观组织并简述组织形成原因(5 分)。
3、如图是金属和陶瓷材料的工程应力应变曲线,试分析其性能差异(3 分)。

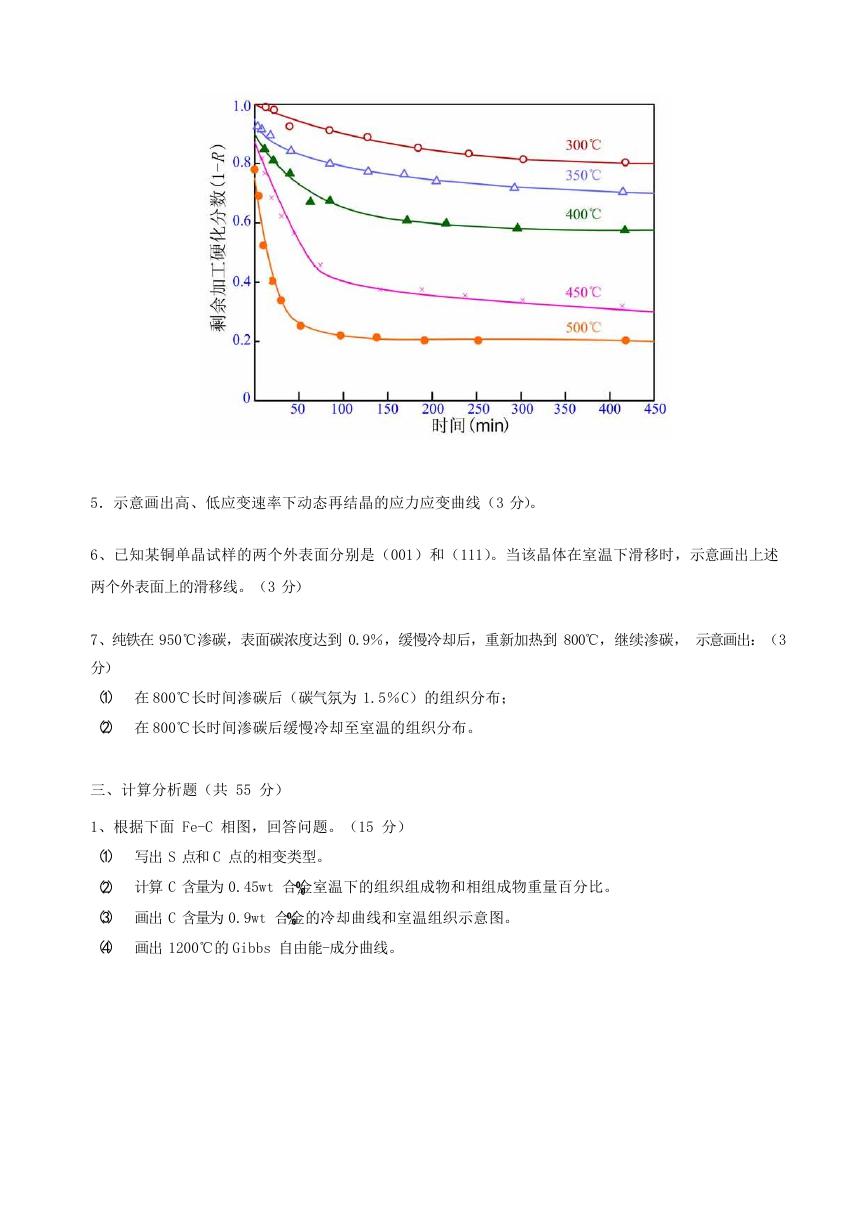

4、从图中分析回复的特点(3 分)。
5.示意画出高、低应变速率下动态再结晶的应力应变曲线(3 分)。
6、已知某铜单晶试样的两个外表面分别是(001)和(111)。当该晶体在室温下滑移时,示意画出上述
两个外表面上的滑移线。(3 分)
7、纯铁在 950℃渗碳,表面碳浓度达到 0.9%,缓慢冷却后,重新加热到 800℃,继续渗碳, 示意画出:(3
分)
(1) 在 800℃长时间渗碳后(碳气氛为 1.5%C)的组织分布;
(2) 在 800℃长时间渗碳后缓慢冷却至室温的组织分布。
三、计算分析题(共 55 分)

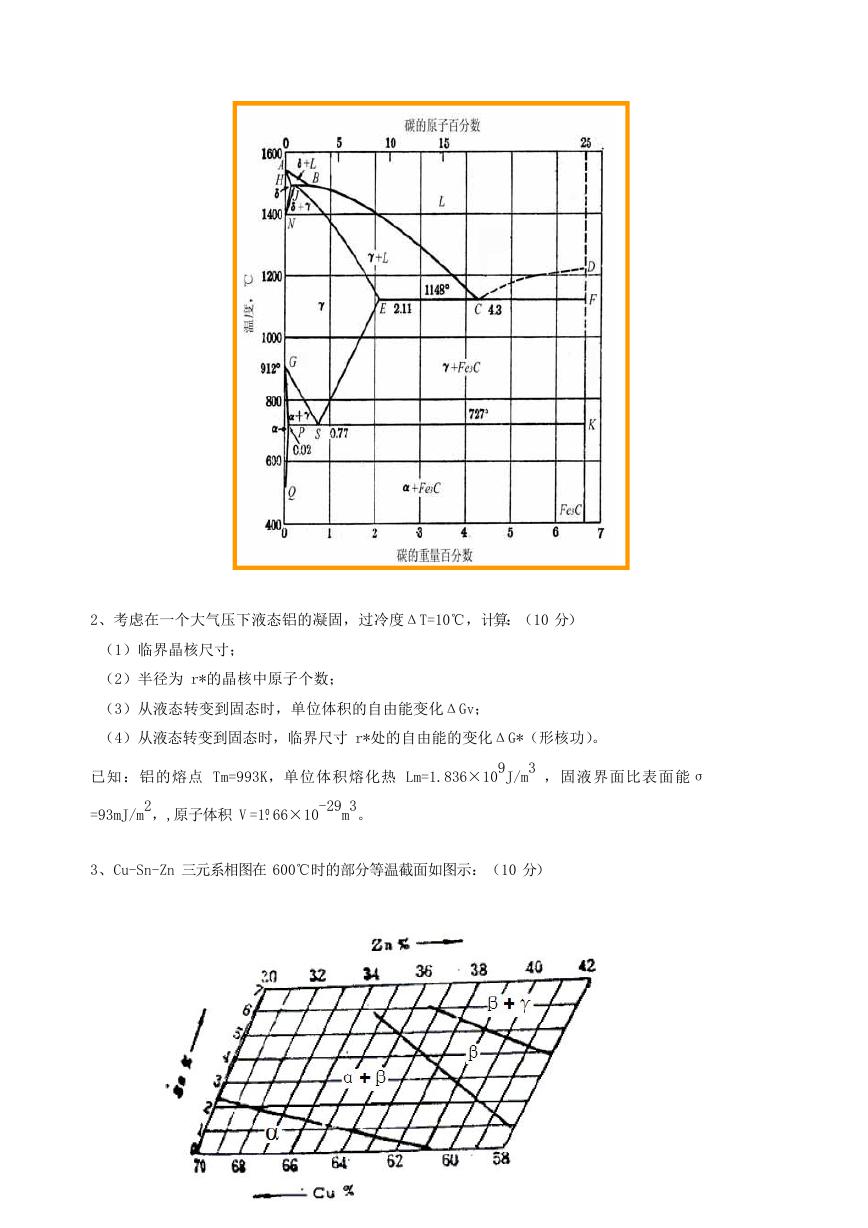

1、根据下面 Fe-C 相图,回答问题。(15 分)
(1) 写出 S 点和 C 点的相变类型。
(2) 计算 C 含量为 0.45wt 合金室温下的组织组成物和相组成物重量百分比。
(3) 画出 C 含量为 0.9wt 合金的冷却曲线和室温组织示意图。
(4) 画出 1200℃的 Gibbs 自由能-成分曲线。
2、考虑在一个大气压下液态铝的凝固,过冷度ΔT=10℃,计算:(10 分)
(1)临界晶核尺寸;
(2)半径为 r*的晶核中原子个数;
(3)从液态转变到固态时,单位体积的自由能变化ΔGv;
(4)从液态转变到固态时,临界尺寸 r*处的自由能的变化ΔG*(形核功)。
9
已知:铝的熔点 Tm=993K,单位体积熔化热 Lm=1.836×10
3
J/m
,固液界面比表面能σ
2
=93mJ/m
,,原子体积 V =1.66×10
0
-29
m
3
。
3、Cu-Sn-Zn 三元系相图在 600℃时的部分等温截面如图示:(10 分)
(1)请在此图中标出合金成分点 P 点(Cu-32 Zn-5 Sn), Q 点(Cu-40 Zn-6 S n ) 和 T 点
(Cu-33
Zn-1
Sn),并指出这些合金在 600℃时由那些平衡相组成。
(2)若将 5kgP 合金、5kgQ 合金和 10kgT 合金熔合在一起,则新合金的成分为多少?

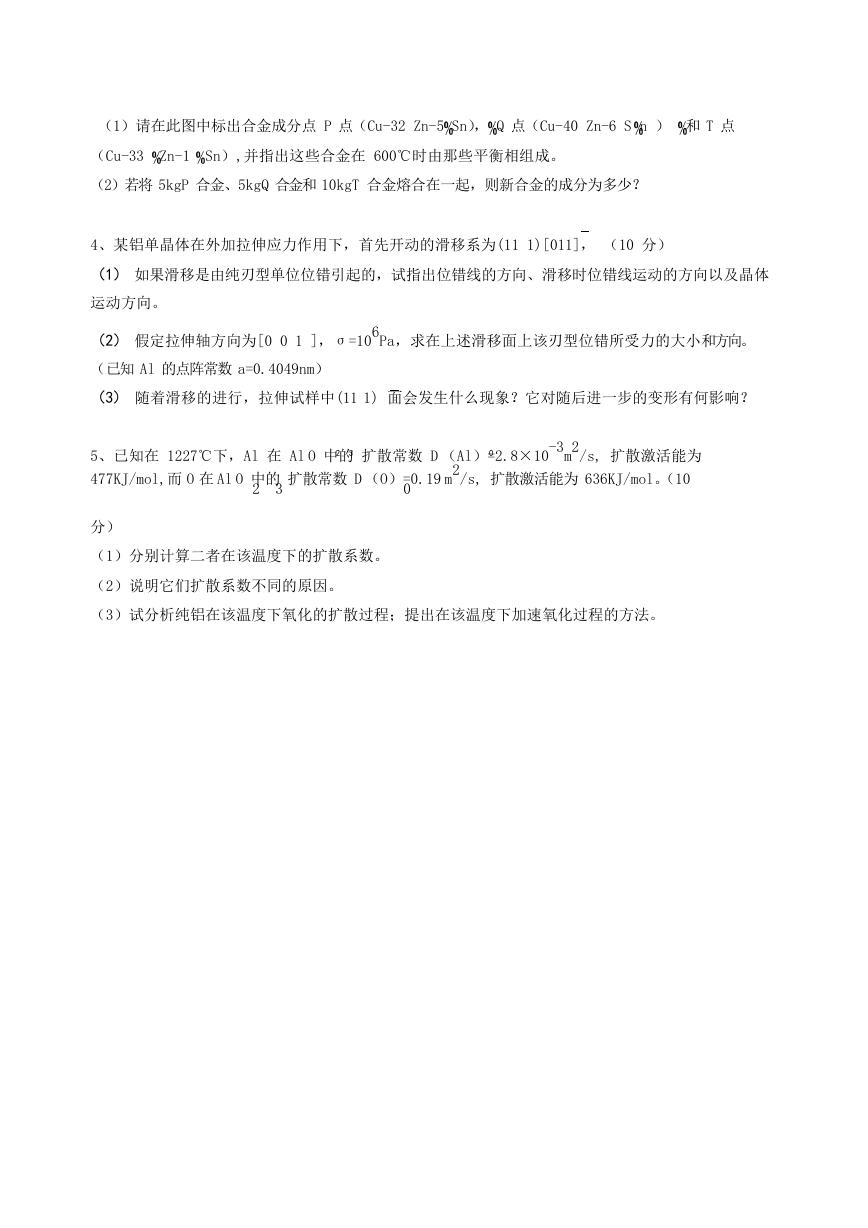

4、某铝单晶体在外加拉伸应力作用下,首先开动的滑移系为(11 1)[011], (10 分)
(1) 如果滑移是由纯刃型单位位错引起的,试指出位错线的方向、滑移时位错线运动的方向以及晶体
运动方向。
(2) 假定拉伸轴方向为[0 0 1 ],σ=10
6
Pa,求在上述滑移面上该刃型位错所受力的大小和方向。
(已知 Al 的点阵常数 a=0.4049nm)
(3) 随着滑移的进行,拉伸试样中(11 1) 面会发生什么现象?它对随后进一步的变形有何影响?
5、已知在 1227℃下,Al 在 Al O 中的 扩散常数 D (Al)=2.8×10
2
3
0
477KJ/mol,而 O 在 Al O 中的 扩散常数 D (O)=0.19 m
2
3
0
-3
2
m
/s, 扩散激活能为
2
/s, 扩散激活能为 636KJ/mol。(10
分)
(1)分别计算二者在该温度下的扩散系数。
(2)说明它们扩散系数不同的原因。
(3)试分析纯铝在该温度下氧化的扩散过程;提出在该温度下加速氧化过程的方法。
