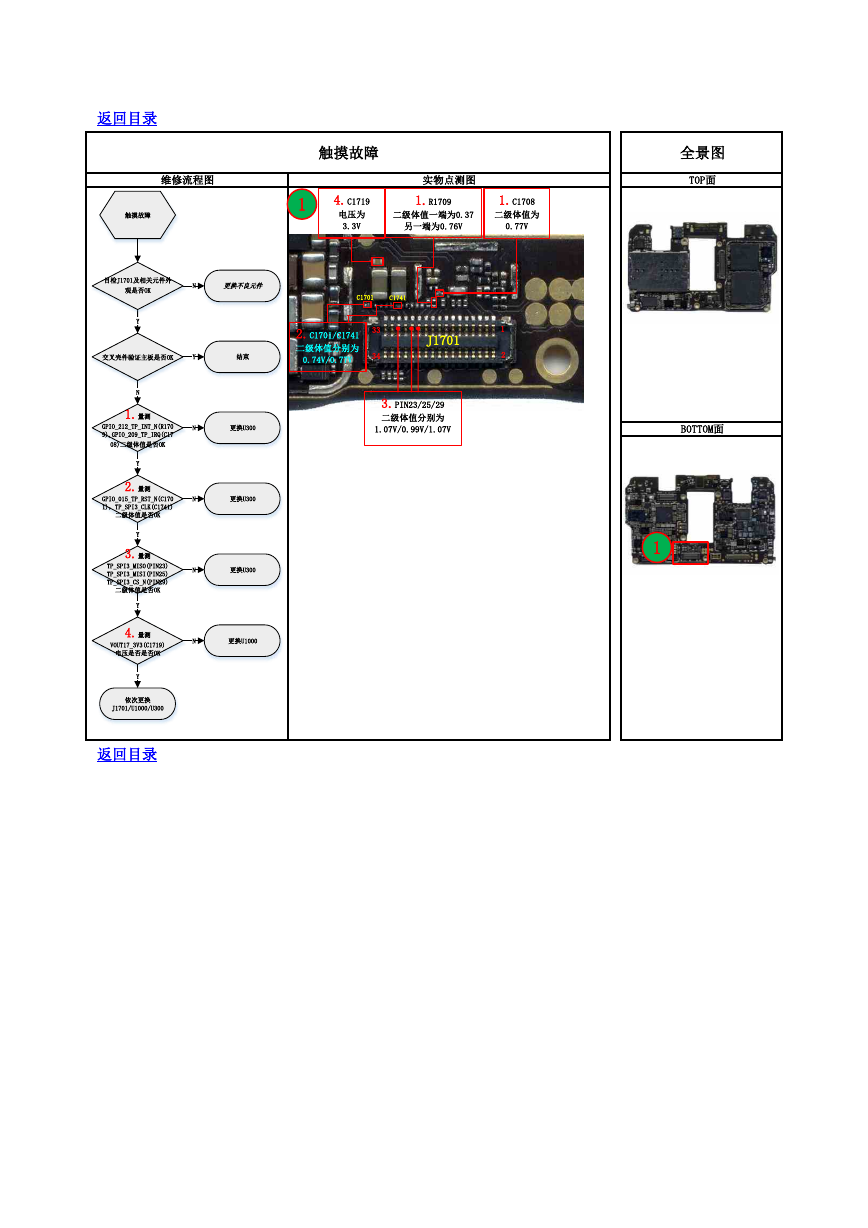

返回目录 触摸故障 维修流程图 实物点测图 全景图 TOP面 1 4.C1719 电压为 3.3V 1.R1709 二级体值一端为0.37 另一端为0.76V 1.C1708 二级体值为 0.77V C1701 C1741 2.C1701/C1741 二级体值分别为 0.74V/0.77V 33 34 J1701 1 2 3.PIN23/25/29 二级体值分别为 1.07V/0.99V/1.07V BOTTOM面 1 返回目录 NY结束N更换不良元件YN更换U300触摸故障交叉壳件验证主板是否OK目检J1701及相关元件外观是否OK更换U300YYN1.量测 GPIO_212_TP_INT_N(R1709),GPIO_209_TP_IRQ(C1708)二级体值是否OK2.量测 GPIO_015_TP_RST_N(C1701)，TP_SPI3_CLK(C1741)二级体值是否OK依次更换J1701/U1000/U3003.量测 TP_SPI3_MISO(PIN23)TP_SPI3_MISI(PIN25)TP_SPI3_CS_N(PIN29)二级体值是否OK更换U3004.量测 VOUT17_3V3(C1719) 电压是否是否OKYYNN更换U1000
