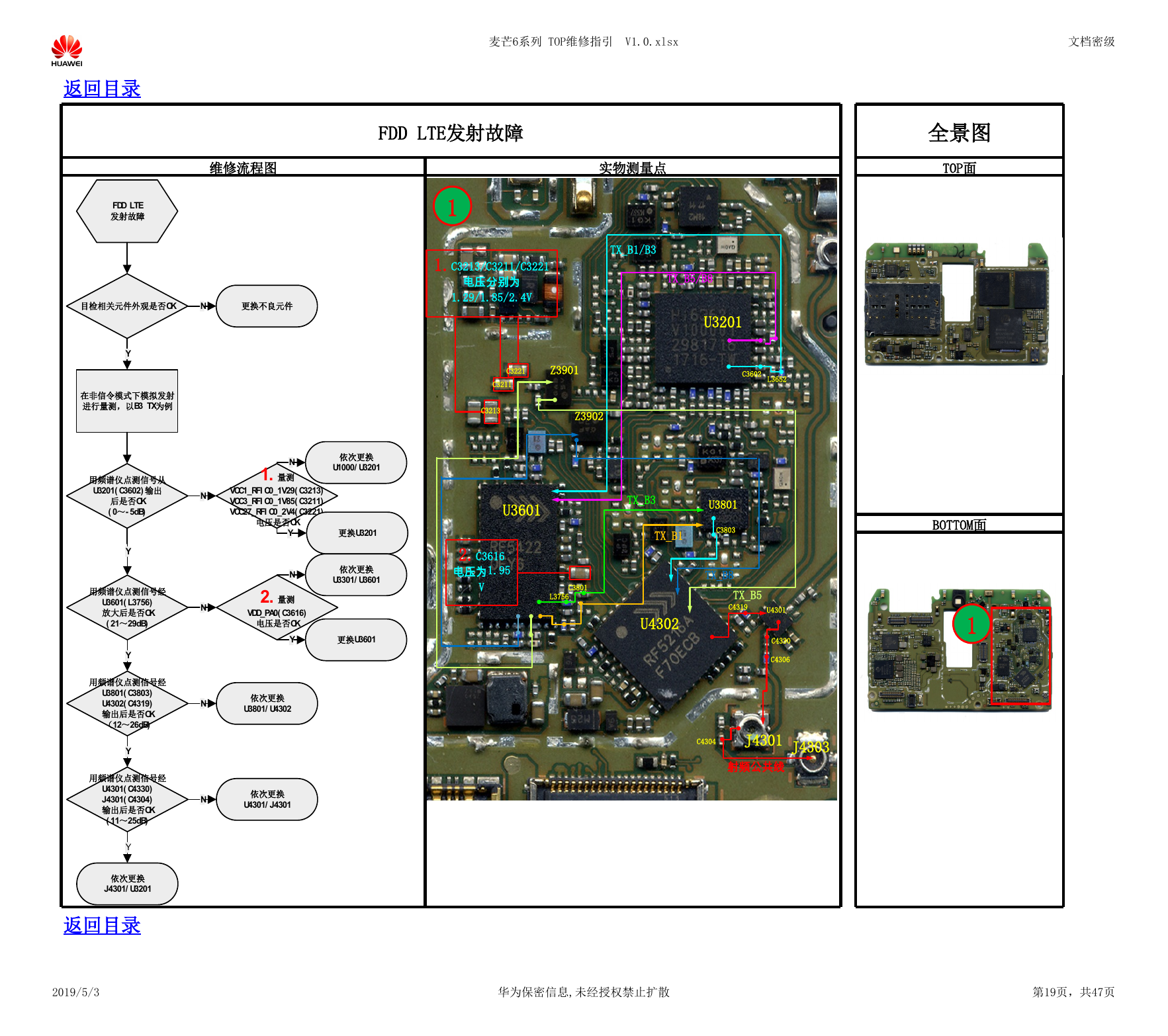

麦芒6系列 TOP维修指引 V1.0.xlsx 文档密级 返回目录 FDD LTE发射故障 维修流程图 实物测量点 全景图 TOP面 1 1.C3213/C3211/C3221 电压分别为 1.29/1.85/2.4V TX_B1/B3 TX_B5/B8 C3221 Z3901 C3211 C3213 Z3902 U3601 2.C3616 电压为1.95 V C3801 L3756 U3201 C3602 L3652 TX_B3 TX_B1 U3801 C3803 TX_B8 U4302 TX_B5 C4319 U4301 C4330 C4306 C4304 J4301 J4303 射频公共线 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第19页，共47页 FDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B3 TX为例用频谱仪点测信号从U3201(C3602)输出后是否OK(0～-5dB)1.量测VCC1_RFIC0_1V29(C3213) VCC3_RFIC0_1V85(C3211)VCC27_RFIC0_2V4(C3221)电压是否OK依次更换U1000/U3201NY更换U3201NNY用频谱仪点测信号经U3601(L3756)放大后是否OK(21～29dB)NY2.量测VDD_PA0(C3616)电压是否OK依次更换U3301/U3601N更换U3601YY用频谱仪点测信号经U3801(C3803)U4302(C4319)输出后是否OK（12～26dB)依次更换U3801/U4302NY用频谱仪点测信号经U4301(C4330)J4301(C4304)输出后是否OK(11～25dB)依次更换U4301/J4301N依次更换J4301/U3201Y
