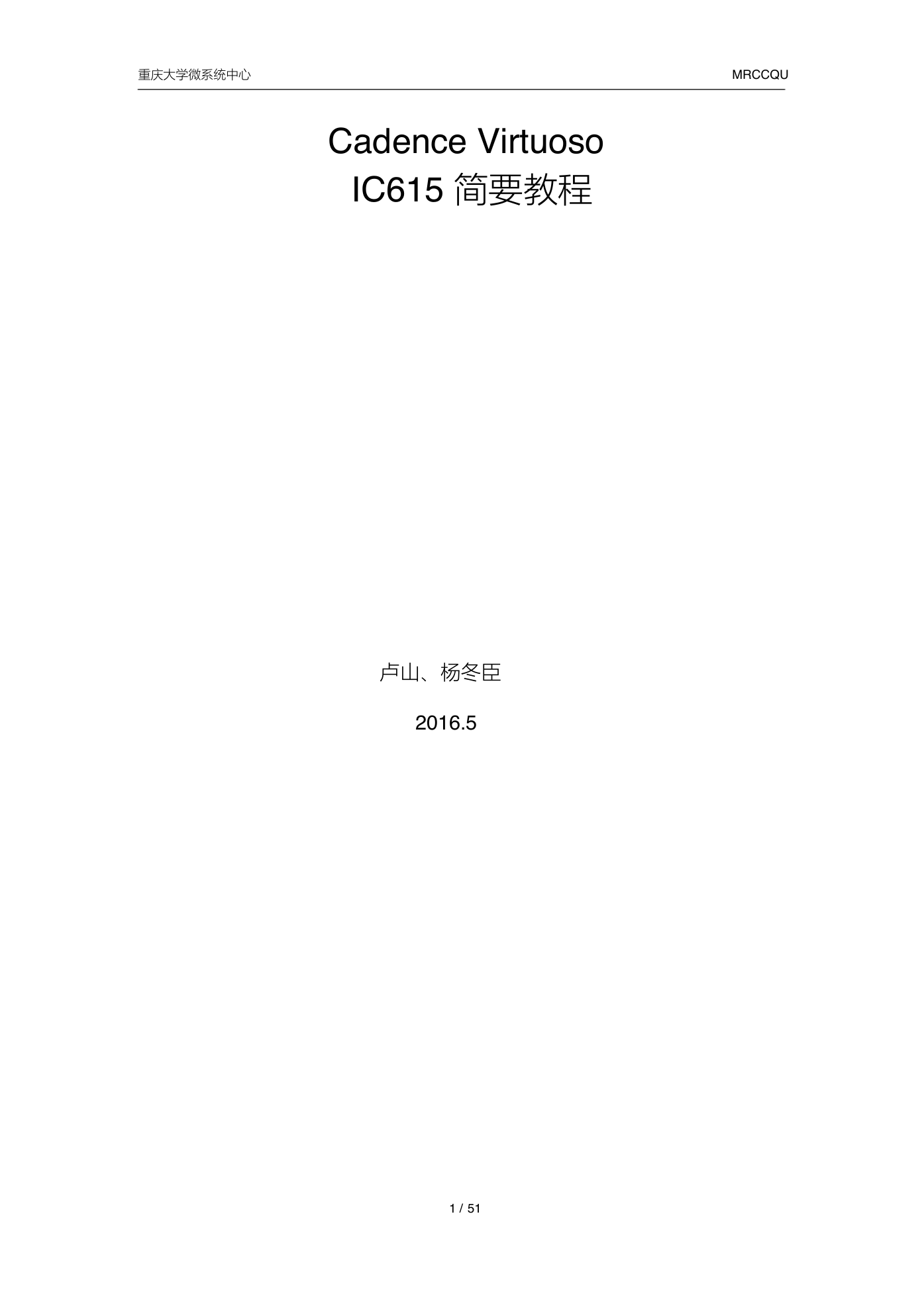

重庆大学微系统中心 MRCCQU Cadence Virtuoso IC615 简要教程卢山、杨冬臣 2016.5 1 / 51

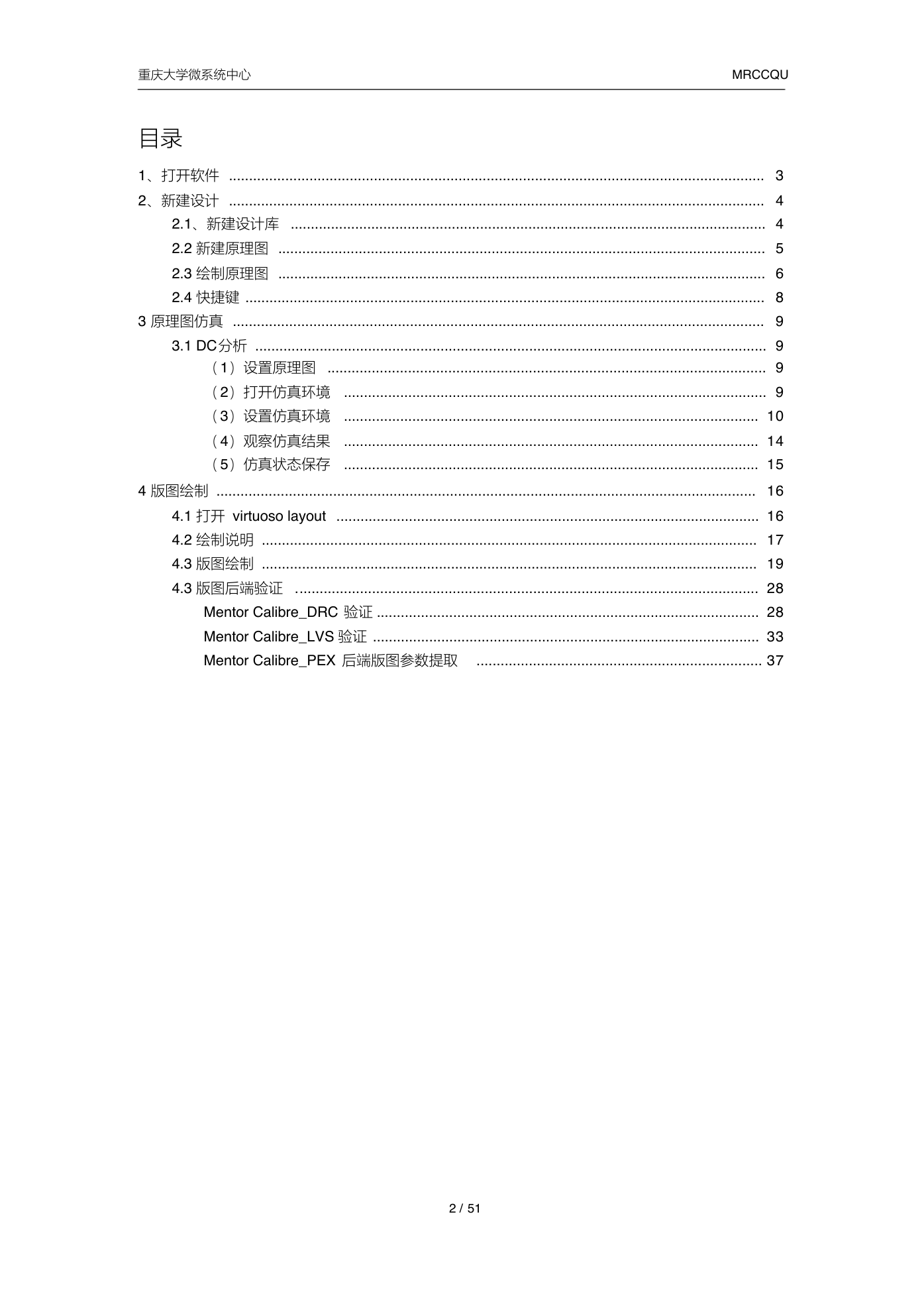

重庆大学微系统中心目录 MRCCQU 1、打开软件 ..................................................................................................................................... 3 2、新建设计 ..................................................................................................................................... 4 2.1、新建设计库 ...................................................................................................................... 4 2.2 新建原理图 ......................................................................................................................... 5 2.3 绘制原理图 ......................................................................................................................... 6 2.4 快捷键 ................................................................................................................................. 8 3 原理图仿真 .................................................................................................................................... 9 3.1 DC分析 ............................................................................................................................... 9 （ 1）设置原理图 ............................................................................................................. 9 （ 2）打开仿真环境 ......................................................................................................... 9 （ 3）设置仿真环境 ....................................................................................................... 10 （ 4）观察仿真结果 ....................................................................................................... 14 （ 5）仿真状态保存 ....................................................................................................... 15 4 版图绘制 ...................................................................................................................................... 16 4.1 打开 virtuoso layout ......................................................................................................... 16 4.2 绘制说明 ........................................................................................................................... 17 4.3 版图绘制 ........................................................................................................................... 19 4.3 版图后端验证 ................................................................................................................... 28 Mentor Calibre_DRC 验证 ............................................................................................... 28 Mentor Calibre_LVS 验证 ................................................................................................ 33 Mentor Calibre_PEX 后端版图参数提取 ....................................................................... 37 2 / 51

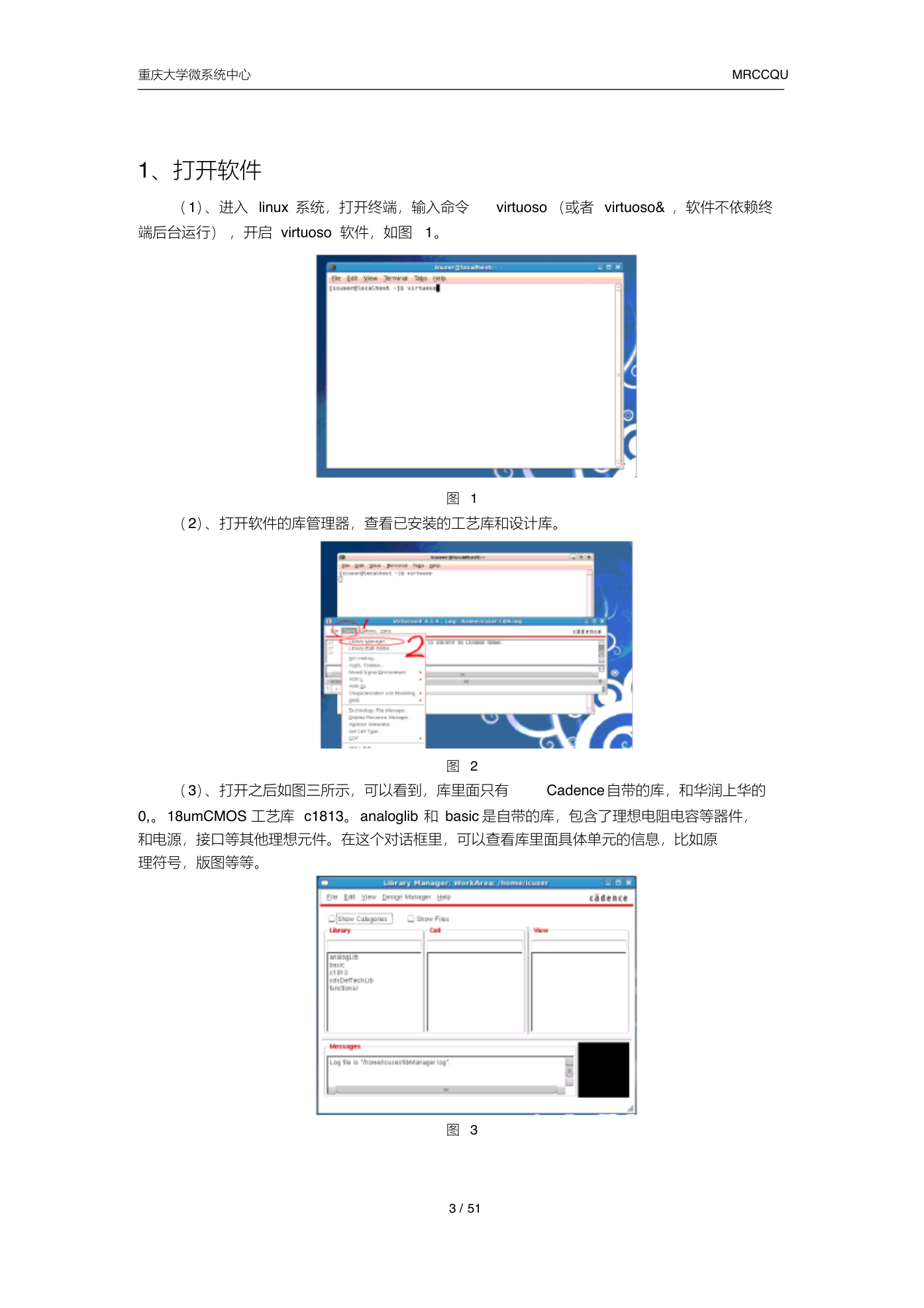

重庆大学微系统中心 MRCCQU 1、打开软件（ 1）、进入 linux 系统，打开终端，输入命令 virtuoso （或者 virtuoso& ，软件不依赖终端后台运行），开启 virtuoso 软件，如图 1。（ 2）、打开软件的库管理器，查看已安装的工艺库和设计库。图 1 图 2 （ 3）、打开之后如图三所示，可以看到，库里面只有 Cadence 自带的库，和华润上华的 0,。 18umCMOS 工艺库 c1813。 analoglib 和 basic 是自带的库，包含了理想电阻电容等器件，和电源，接口等其他理想元件。在这个对话框里，可以查看库里面具体单元的信息，比如原理符号，版图等等。图 3 3 / 51

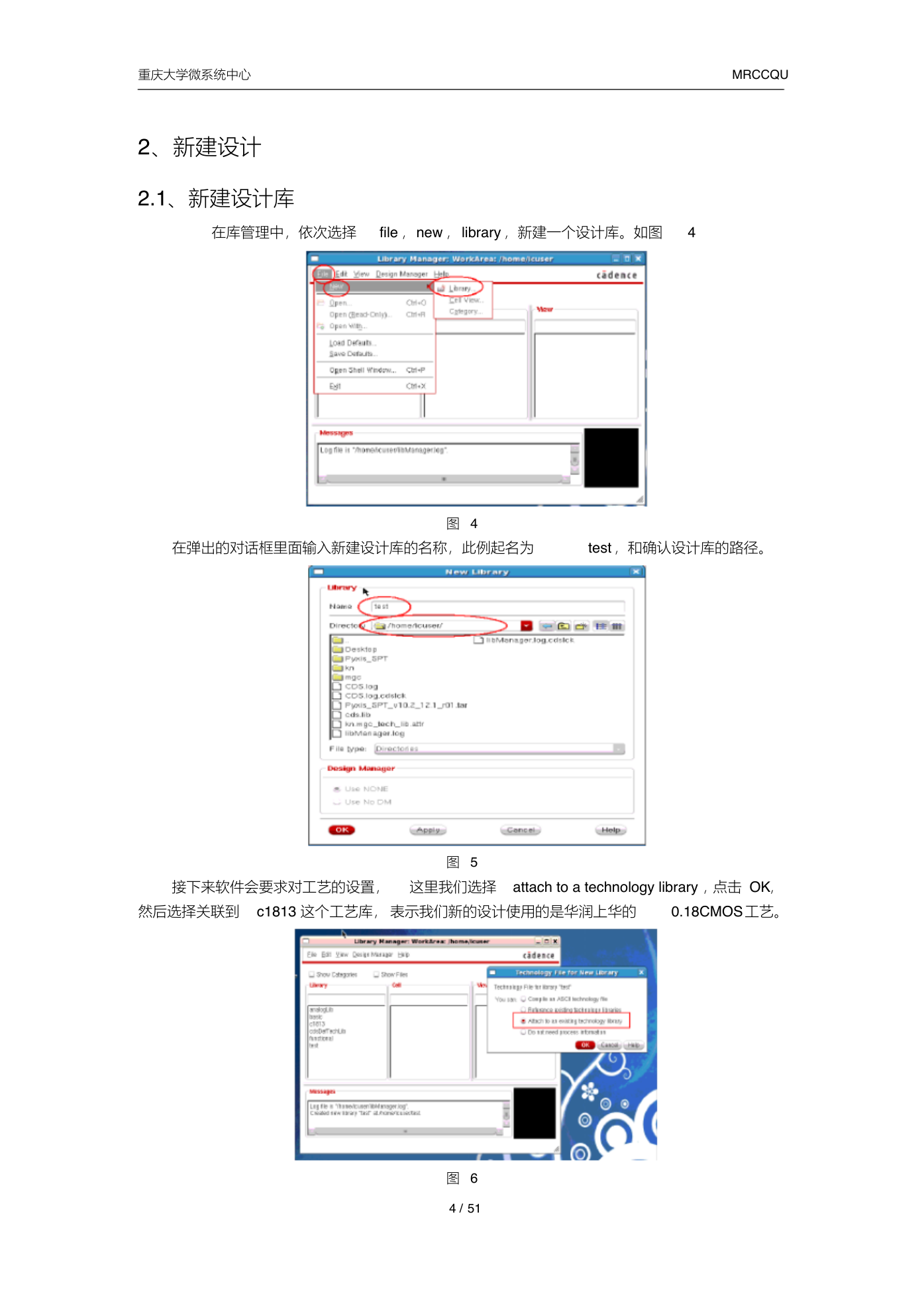

重庆大学微系统中心 MRCCQU 2、新建设计 2.1、新建设计库在库管理中，依次选择 file ，new ， library ，新建一个设计库。如图 4 在弹出的对话框里面输入新建设计库的名称，此例起名为 test ，和确认设计库的路径。图 4 接下来软件会要求对工艺的设置，这里我们选择 attach to a technology library ，点击 OK， 0.18CMOS 工艺。然后选择关联到 c1813 这个工艺库，表示我们新的设计使用的是华润上华的图 5 图 6 4 / 51

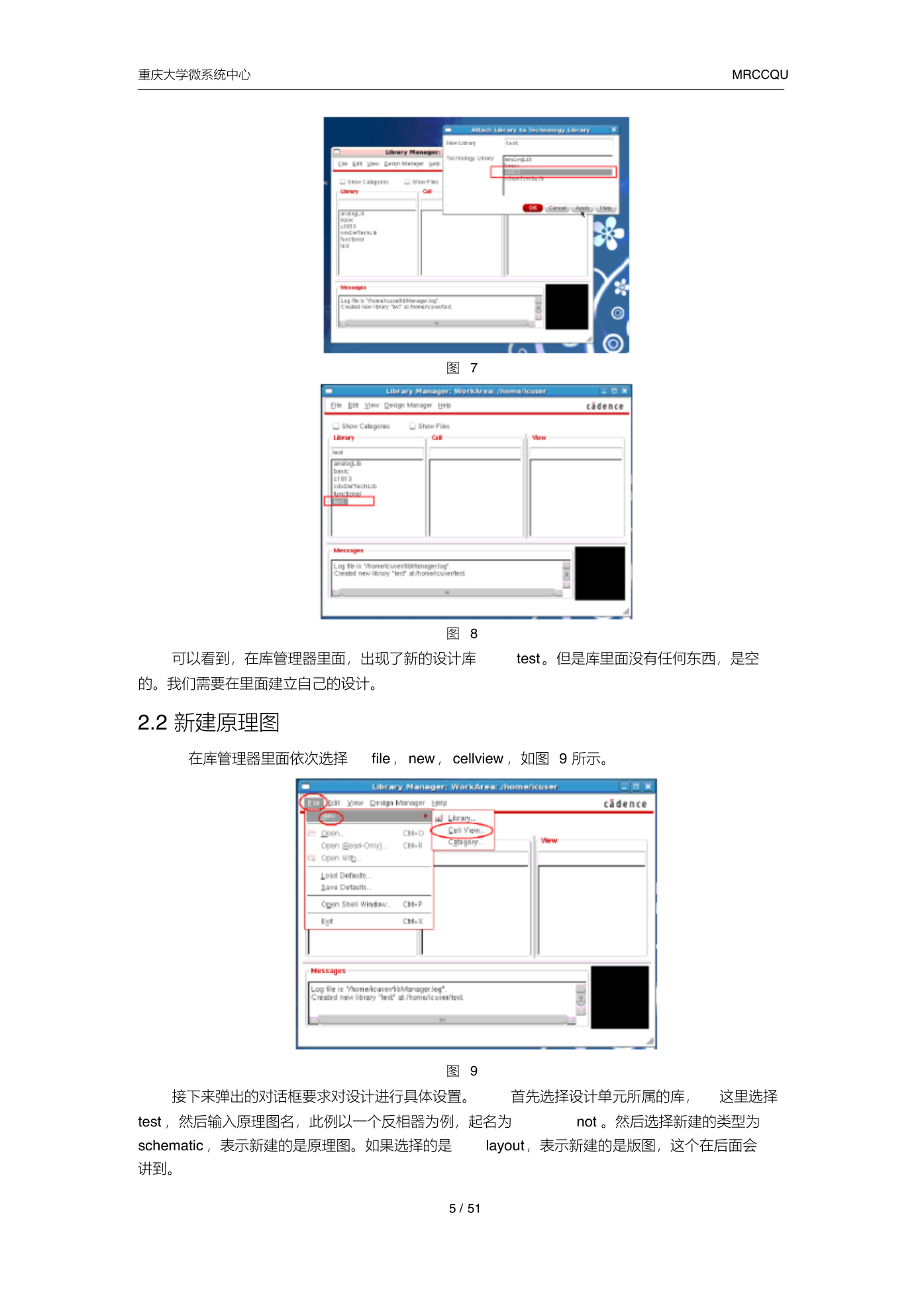

重庆大学微系统中心 MRCCQU 图 7 图 8 可以看到，在库管理器里面，出现了新的设计库 test 。但是库里面没有任何东西，是空的。我们需要在里面建立自己的设计。 2.2 新建原理图在库管理器里面依次选择 file ， new， cellview ，如图 9 所示。图 9 接下来弹出的对话框要求对设计进行具体设置。首先选择设计单元所属的库，这里选择 test ，然后输入原理图名，此例以一个反相器为例，起名为 schematic ，表示新建的是原理图。如果选择的是讲到。 not 。然后选择新建的类型为 layout，表示新建的是版图，这个在后面会 5 / 51

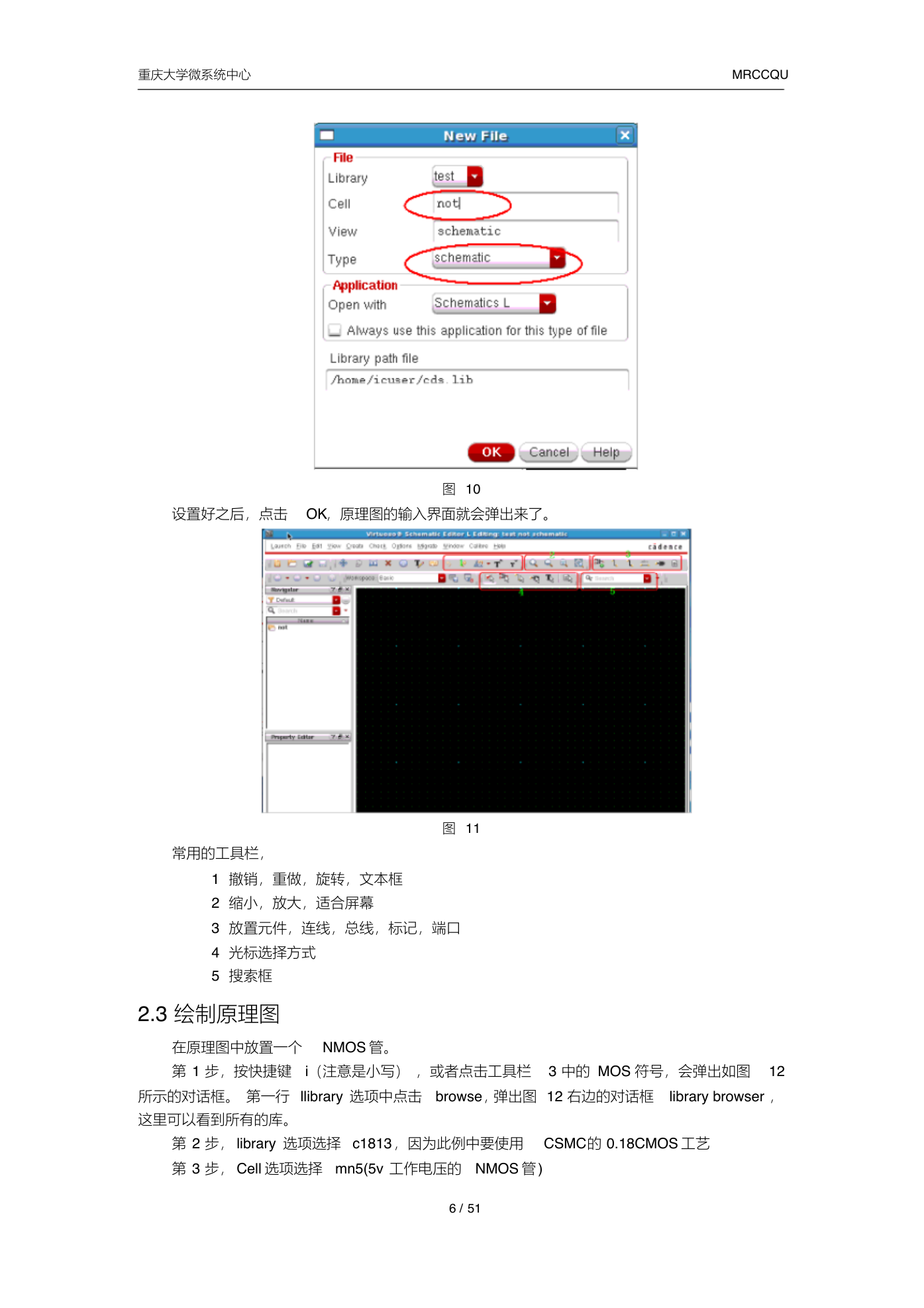

重庆大学微系统中心 MRCCQU 设置好之后，点击 OK，原理图的输入界面就会弹出来了。图 10 图 11 常用的工具栏， 1 撤销，重做，旋转，文本框 2 缩小，放大，适合屏幕 3 放置元件，连线，总线，标记，端口 4 光标选择方式 5 搜索框 2.3 绘制原理图在原理图中放置一个 NMOS 管。第 1 步，按快捷键 i（注意是小写），或者点击工具栏 3 中的 MOS 符号，会弹出如图 12 所示的对话框。第一行 llibrary 选项中点击 browse，弹出图 12 右边的对话框 library browser ，这里可以看到所有的库。第 2 步， library 选项选择 c1813，因为此例中要使用 CSMC的 0.18CMOS 工艺第 3 步， Cell 选项选择 mn5(5v 工作电压的 NMOS 管 ) 6 / 51

重庆大学微系统中心 MRCCQU 第 4 步， View 选项中选择 symbol，表示原理图符号选择之后，左边的对画框空余的内容就会自动填充内容，在这里对我们需要调入的 NMOS 名字，也可以不填由系统生成。 NMOS 管做设置。第四行中，可以自行填入第 5 步，设置 NMOS 管参数设置 rows 和 columus ，可以生成 NMOS 管阵列。 Length 和 total width 用于设置 MOS 管的沟道长宽参数 Finger width 和 Finger 用于设置叉指的单位宽度和叉指数量最后，点击 hide，隐藏对话框，在原理图输入框里，鼠标光标就会出现一个左键单击就能将 NMOS 管放入原理图里了。 MOS 管符号，图 12 图 13 PMOS 管。同理，也可以在原理图里面放入一个放入电源和地。按快捷键 i，在 library browser 对话框里， library 选项选择 analogLib， Cell 选 gnd，View VCC符号，和 V 选项中选择 symbol ，不需要其他设置，就可以放入地符号。同理，可以放入直流电源 vdc。放入电源时，注意设置其电压等参数。 7 / 51

重庆大学微系统中心 MRCCQU 图 14 图 15 给 net 打上标记，选中输出线，按 l，给输出线起名为 out，如图 15 所示。 2.4 快捷键这里介绍几个常用的快捷键（注意大小写） i w W p f l q c esc 导入元件连线总线 Port 端口适应屏幕 Lable 属性编辑复制退出选择模式表 1 8 / 51
