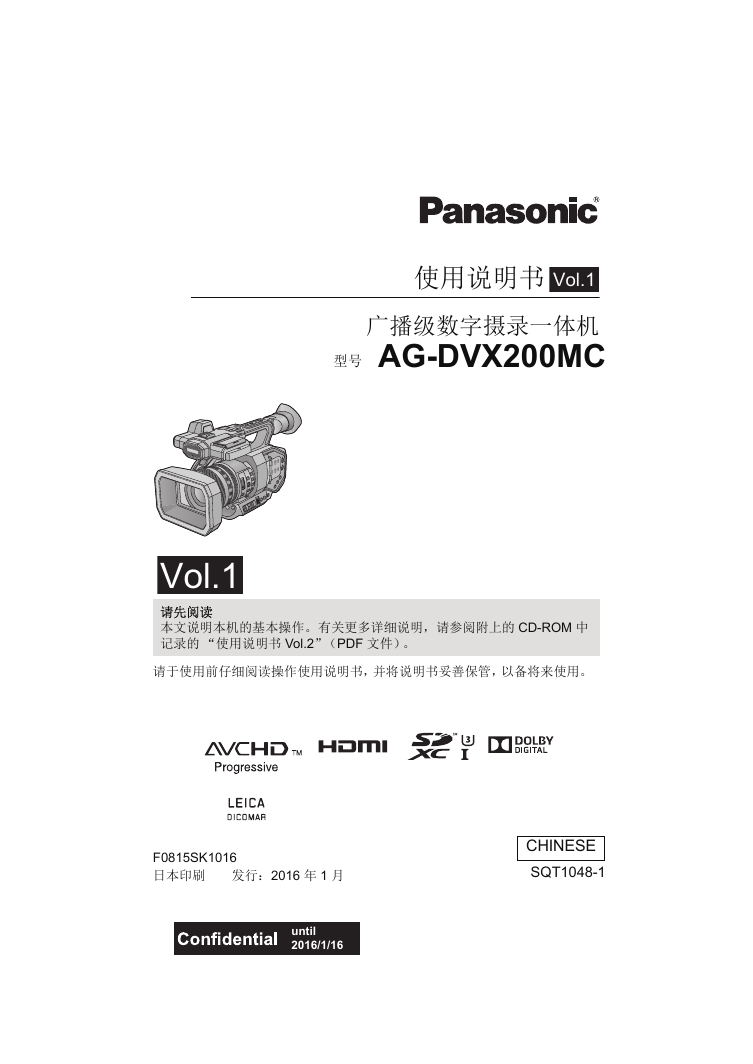

使用说明书 Vol.1 广播级数字摄录一体机型号 AG-DVX200MC Vol.1 请先阅读本文说明本机的基本操作。有关更多详细说明，请参阅附上的 CD-ROM 中记录的 “使用说明书 Vol.2”（PDF 文件）。请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。 F0815SK1016 日本印刷　　发行：2016 年 1 月 until 2016/1/16 CHINESE SQT1048-1

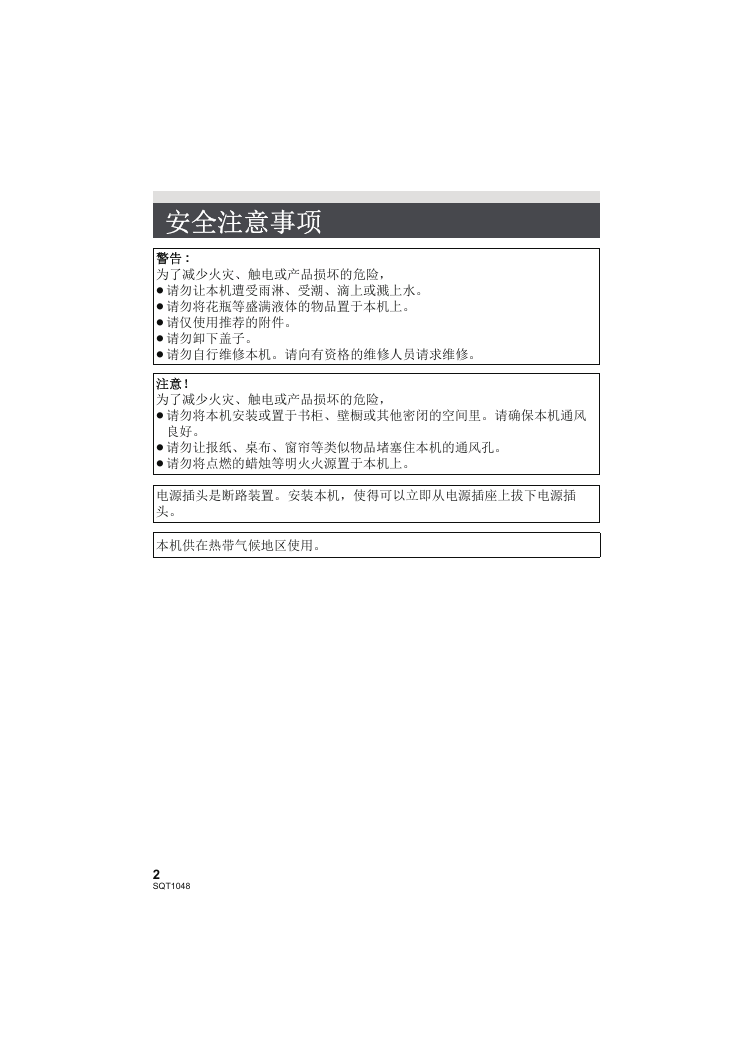

安全注意事项警告 : 为了减少火灾、触电或产品损坏的危险， ≥ 请勿让本机遭受雨淋、受潮、滴上或溅上水。 ≥ 请勿将花瓶等盛满液体的物品置于本机上。 ≥ 请仅使用推荐的附件。 ≥ 请勿卸下盖子。 ≥ 请勿自行维修本机。请向有资格的维修人员请求维修。注意！为了减少火灾、触电或产品损坏的危险， ≥ 请勿将本机安装或置于书柜、壁橱或其他密闭的空间里。请确保本机通风良好。 ≥ 请勿让报纸、桌布、窗帘等类似物品堵塞住本机的通风孔。 ≥ 请勿将点燃的蜡烛等明火火源置于本机上。电源插头是断路装置。安装本机，使得可以立即从电源插座上拔下电源插头。本机供在热带气候地区使用。 2 SQT1048

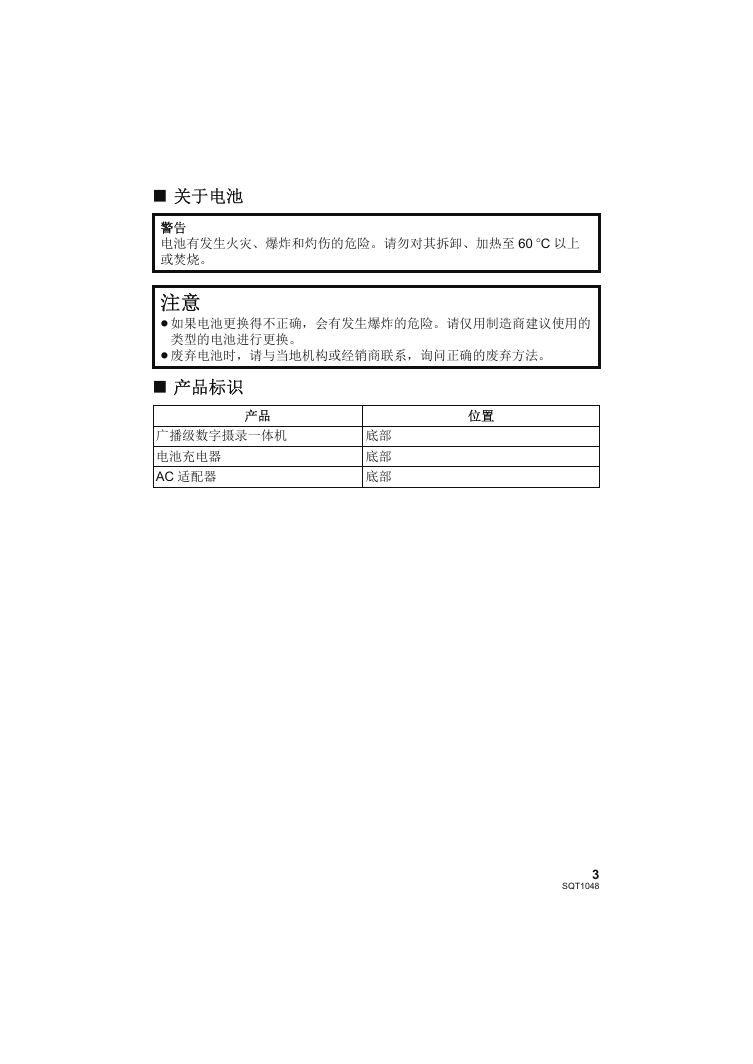

∫ 关于电池警告电池有发生火灾、爆炸和灼伤的危险。请勿对其拆卸、加热至 60 oC 以上或焚烧。注意 ≥ 如果电池更换得不正确，会有发生爆炸的危险。请仅用制造商建议使用的类型的电池进行更换。 ≥ 废弃电池时，请与当地机构或经销商联系，询问正确的废弃方法。 ∫ 产品标识产品广播级数字摄录一体机电池充电器 AC 适配器位置底部底部底部 3 SQT1048

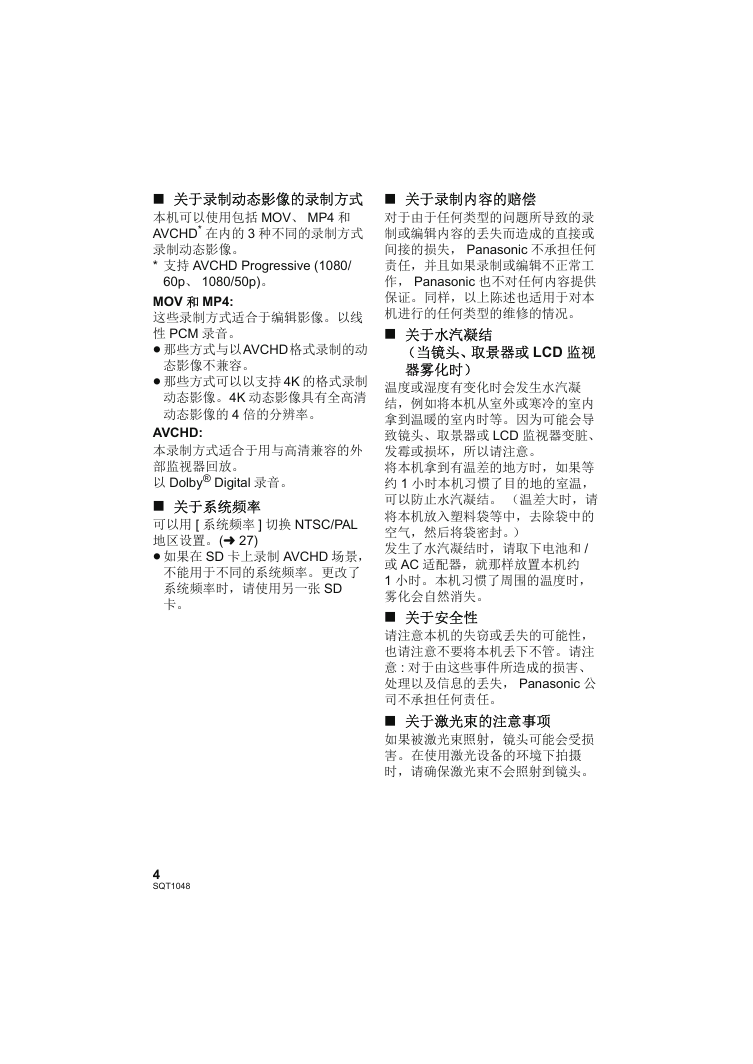

∫ 关于录制动态影像的录制方式本机可以使用包括 MOV、 MP4 和 AVCHD* 在内的 3 种不同的录制方式录制动态影像。 * 支持 AVCHD Progressive (1080/ 60p、 1080/50p)。 MOV 和 MP4: 这些录制方式适合于编辑影像。以线性 PCM 录音。 ≥ 那些方式与以AVCHD格式录制的动态影像不兼容。 ≥ 那些方式可以以支持 4K 的格式录制动态影像。 4K 动态影像具有全高清动态影像的 4 倍的分辨率。 AVCHD: 本录制方式适合于用与高清兼容的外部监视器回放。以 Dolby® Digital 录音。 ∫ 关于系统频率可以用 [ 系统频率 ] 切换 NTSC/PAL 地区设置。 (l 27) ≥ 如果在 SD 卡上录制 AVCHD 场景，不能用于不同的系统频率。更改了系统频率时，请使用另一张 SD 卡。 ∫ 关于录制内容的赔偿对于由于任何类型的问题所导致的录制或编辑内容的丢失而造成的直接或间接的损失， Panasonic 不承担任何责任，并且如果录制或编辑不正常工作， Panasonic 也不对任何内容提供保证。同样，以上陈述也适用于对本机进行的任何类型的维修的情况。 ∫ 关于水汽凝结（当镜头、取景器或 LCD 监视器雾化时）温度或湿度有变化时会发生水汽凝结，例如将本机从室外或寒冷的室内拿到温暖的室内时等。因为可能会导致镜头、取景器或 LCD 监视器变脏、发霉或损坏，所以请注意。将本机拿到有温差的地方时，如果等约 1 小时本机习惯了目的地的室温，可以防止水汽凝结。（温差大时，请将本机放入塑料袋等中，去除袋中的空气，然后将袋密封。）发生了水汽凝结时，请取下电池和 / 或 AC 适配器，就那样放置本机约 1 小时。本机习惯了周围的温度时，雾化会自然消失。 ∫ 关于安全性请注意本机的失窃或丢失的可能性，也请注意不要将本机丢下不管。请注意 : 对于由这些事件所造成的损害、处理以及信息的丢失， Panasonic 公司不承担任何责任。 ∫ 关于激光束的注意事项如果被激光束照射，镜头可能会受损害。在使用激光设备的环境下拍摄时，请确保激光束不会照射到镜头。 4 SQT1048

∫ 本机可以使用的记忆卡 SDHC 记忆卡和 SDXC 记忆卡 ≥ 不带SDHC 标志的4 GB 以上的记忆卡或不带 SDXC 标志的 48 GB 以上记忆卡不符合 SD 记忆卡规格。 ≥ 有关SD 卡的更多详情，请参阅第20 页。 ∫ 就本使用说明书而言 ≥ 电池组被称为 “电池”。 ≥SDHC 记忆卡和 SDXC 记忆卡被统称为 “SD 卡”。 ≥ 可以用于录制模式的功能 : 可以用于回放模式的功能 : ≥ 在[录制模式]设置为[MOV]或[MP4] 的情况下录制的场景 : “MOV/ MP4 场景”。 ≥ 在[录制模式]设置为[AVCHD]的情况下录制的场景 : “AVCHD 场景”。 ≥ 参考页码用箭头表示，示例 : l 00 5 SQT1048

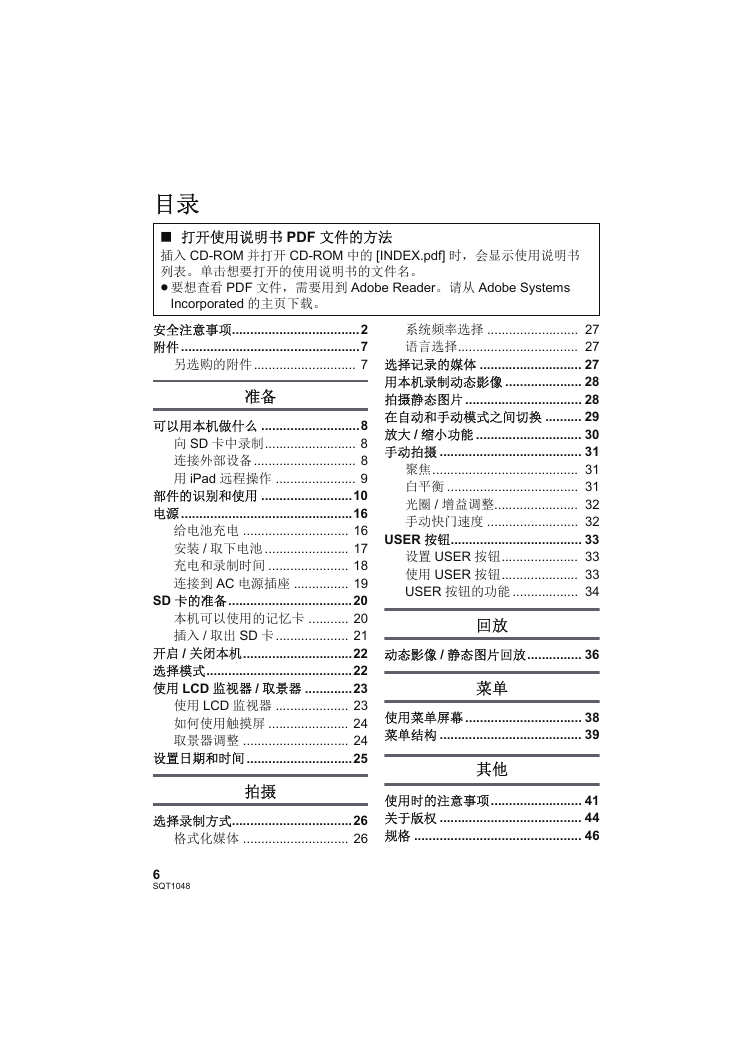

目录 ∫ 打开使用说明书 PDF 文件的方法插入 CD-ROM 并打开 CD-ROM 中的 [INDEX.pdf] 时，会显示使用说明书列表。单击想要打开的使用说明书的文件名。 ≥ 要想查看 PDF 文件，需要用到 Adobe Reader。请从 Adobe Systems Incorporated 的主页下载。安全注意事项...................................2 附件.................................................7 另选购的附件............................ 7 准备可以用本机做什么 ...........................8 向 SD 卡中录制......................... 8 连接外部设备............................ 8 用 iPad 远程操作 ...................... 9 部件的识别和使用 .........................10 电源...............................................16 给电池充电 ............................. 16 安装 / 取下电池 ....................... 17 充电和录制时间 ...................... 18 连接到 AC 电源插座 ............... 19 SD 卡的准备..................................20 本机可以使用的记忆卡 ........... 20 插入 / 取出 SD 卡.................... 21 开启 / 关闭本机..............................22 选择模式........................................22 使用 LCD 监视器 / 取景器 .............23 使用 LCD 监视器 .................... 23 如何使用触摸屏 ...................... 24 取景器调整 ............................. 24 设置日期和时间.............................25 系统频率选择 ......................... 27 语言选择................................. 27 选择记录的媒体 ............................ 27 用本机录制动态影像 ..................... 28 拍摄静态图片 ................................ 28 在自动和手动模式之间切换 .......... 29 放大 / 缩小功能 ............................. 30 手动拍摄 ....................................... 31 聚焦........................................ 31 白平衡 .................................... 31 光圈 / 增益调整....................... 32 手动快门速度 ......................... 32 USER 按钮.................................... 33 设置 USER 按钮..................... 33 使用 USER 按钮..................... 33 USER 按钮的功能 .................. 34 回放动态影像 / 静态图片回放............... 36 菜单使用菜单屏幕 ................................ 38 菜单结构 ....................................... 39 其他拍摄选择录制方式.................................26 格式化媒体 ............................. 26 使用时的注意事项......................... 41 关于版权 ....................................... 44 规格 .............................................. 46 6 SQT1048

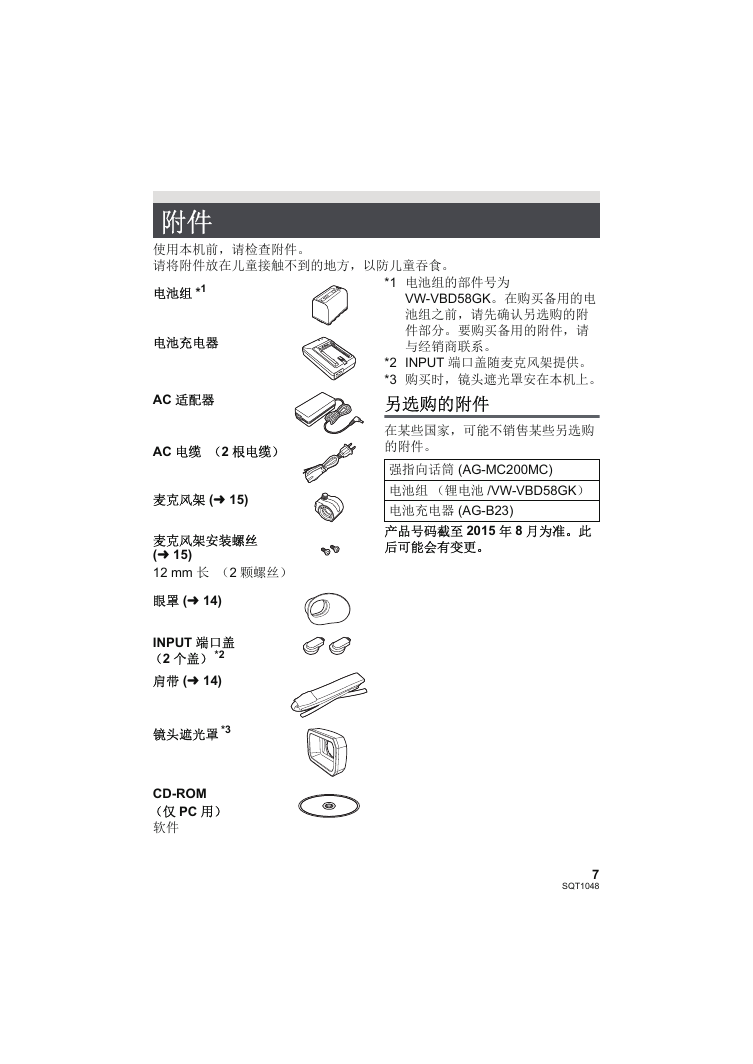

附件使用本机前，请检查附件。请将附件放在儿童接触不到的地方，以防儿童吞食。电池组 *1 *1 电池组的部件号为电池充电器 AC 适配器 AC 电缆（2 根电缆）麦克风架 (l 15) 麦克风架安装螺丝 (l 15) 12 mm 长（2 颗螺丝）眼罩 (l 14) INPUT 端口盖（2 个盖） *2 肩带 (l 14) 镜头遮光罩 *3 CD-ROM （仅 PC 用）软件 VW-VBD58GK。在购买备用的电池组之前，请先确认另选购的附件部分。要购买备用的附件，请与经销商联系。 *2 INPUT 端口盖随麦克风架提供。 *3 购买时，镜头遮光罩安在本机上。另选购的附件在某些国家，可能不销售某些另选购的附件。强指向话筒 (AG-MC200MC) 电池组（锂电池 /VW-VBD58GK）电池充电器 (AG-B23) 产品号码截至 2015 年 8 月为准。此后可能会有变更。 7 SQT1048

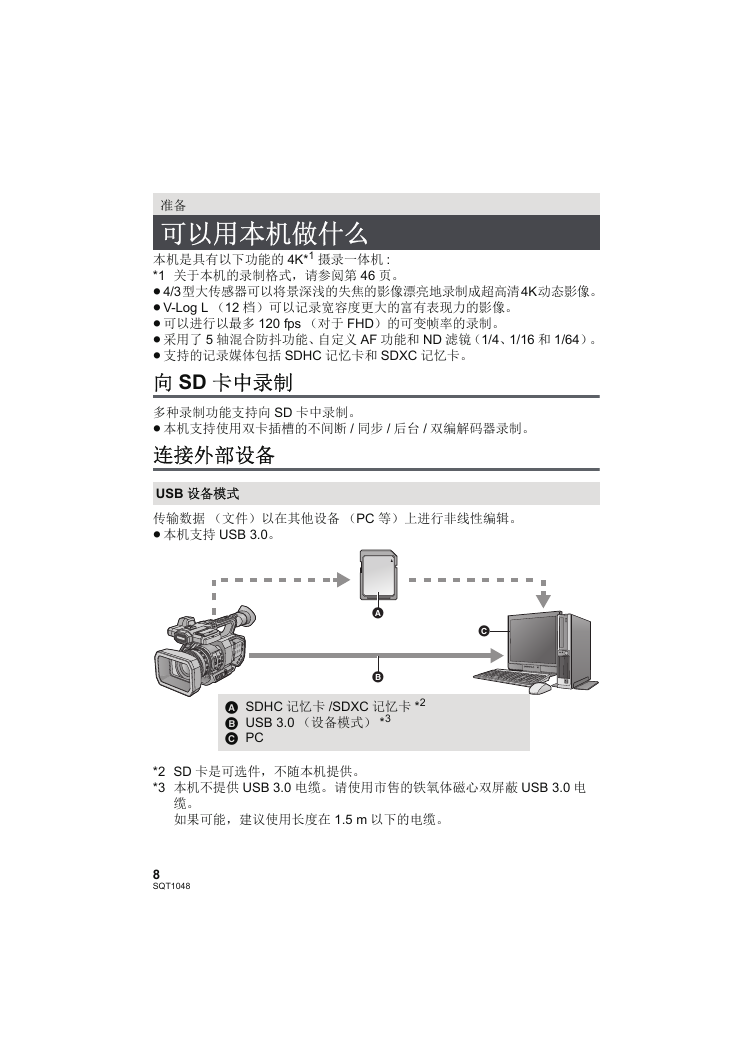

准备可以用本机做什么本机是具有以下功能的 4K*1 摄录一体机 : *1 关于本机的录制格式，请参阅第 46 页。 ≥4/3型大传感器可以将景深浅的失焦的影像漂亮地录制成超高清4K动态影像。 ≥V-Log L （12 档）可以记录宽容度更大的富有表现力的影像。 ≥ 可以进行以最多 120 fps （对于 FHD）的可变帧率的录制。 ≥ 采用了 5 轴混合防抖功能、自定义 AF 功能和 ND 滤镜（1/4、1/16 和 1/64）。 ≥ 支持的记录媒体包括 SDHC 记忆卡和 SDXC 记忆卡。向 SD 卡中录制多种录制功能支持向 SD 卡中录制。 ≥ 本机支持使用双卡插槽的不间断 / 同步 / 后台 / 双编解码器录制。连接外部设备 USB 设备模式传输数据（文件）以在其他设备（PC 等）上进行非线性编辑。 ≥ 本机支持 USB 3.0。    A SDHC 记忆卡 /SDXC 记忆卡 *2 B USB 3.0 （设备模式） *3 C PC *2 SD 卡是可选件，不随本机提供。 *3 本机不提供 USB 3.0 电缆。请使用市售的铁氧体磁心双屏蔽 USB 3.0 电缆。如果可能，建议使用长度在 1.5 m 以下的电缆。 8 SQT1048
