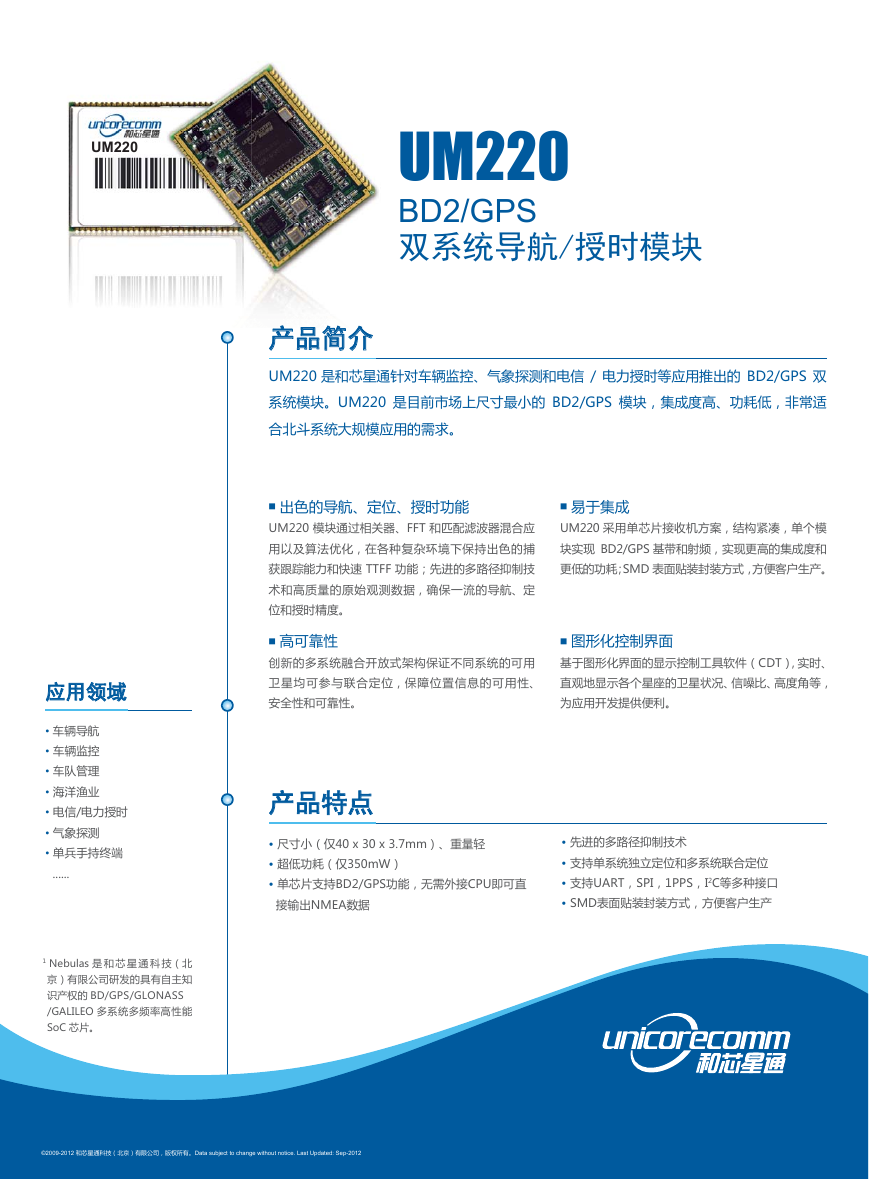

UM220 UM220 BD2/GPS 双系统导航/授时模块 产品简介 产品简介 UM220是和芯星通针对车辆监控、气象探测和电信 / 电力授时等应用推出的 BD2/GPS 双 系统模块。UM220 是目前市场上尺寸最小的 BD2/GPS 模块，集成度高、功耗低，非常适 合北斗系统大规模应用的需求。 ■ 出色的导航、定位、授时功能 UM220模块通过相关器、FFT和匹配滤波器混合应 用以及算法优化，在各种复杂环境下保持出色的捕 获跟踪能力和快速 TTFF功能；先进的多路径抑制技 术和高质量的原始观测数据，确保一流的导航、定 位和授时精度。 ■ 易于集成 UM220采用单芯片接收机方案，结构紧凑，单个模 块实现 BD2/GPS基带和射频，实现更高的集成度和 更低的功耗；SMD表面贴装封装方式，方便客户生产。 ■ 高可靠性 创新的多系统融合开放式架构保证不同系统的可用 卫星均可参与联合定位，保障位置信息的可用性、 安全性和可靠性。 ■ 图形化控制界面 基于图形化界面的显示控制工具软件（CDT），实时、 直观地显示各个星座的卫星状况、信噪比、高度角等， 为应用开发提供便利。 产品特点 产品特点 •尺寸小（仅40x30x3.7mm）、重量轻 •超低功耗（仅350mW） •单芯片支持BD2/GPS功能，无需外接CPU即可直 接输出NMEA数据 •先进的多路径抑制技术 •支持单系统独立定位和多系统联合定位 •支持UART，SPI，1PPS，I2C等多种接口 •SMD表面贴装封装方式，方便客户生产 应用领域 应用领域 • 车辆导航 •车辆监控 •车队管理 •海洋渔业 •电信/电力授时 •气象探测 •单兵手持终端 ...... 1Nebulas是 和 芯 星 通 科 技（北 京）有限公司研发的具有自主知 识产权的 BD/GPS/GLONASS /GALILEO多系统多频率高性能 SoC 芯片。 ©2009-2012 和芯星通科技（北京）有限公司，版权所有。Data subject to change without notice. Last Updated: Sep-2012 

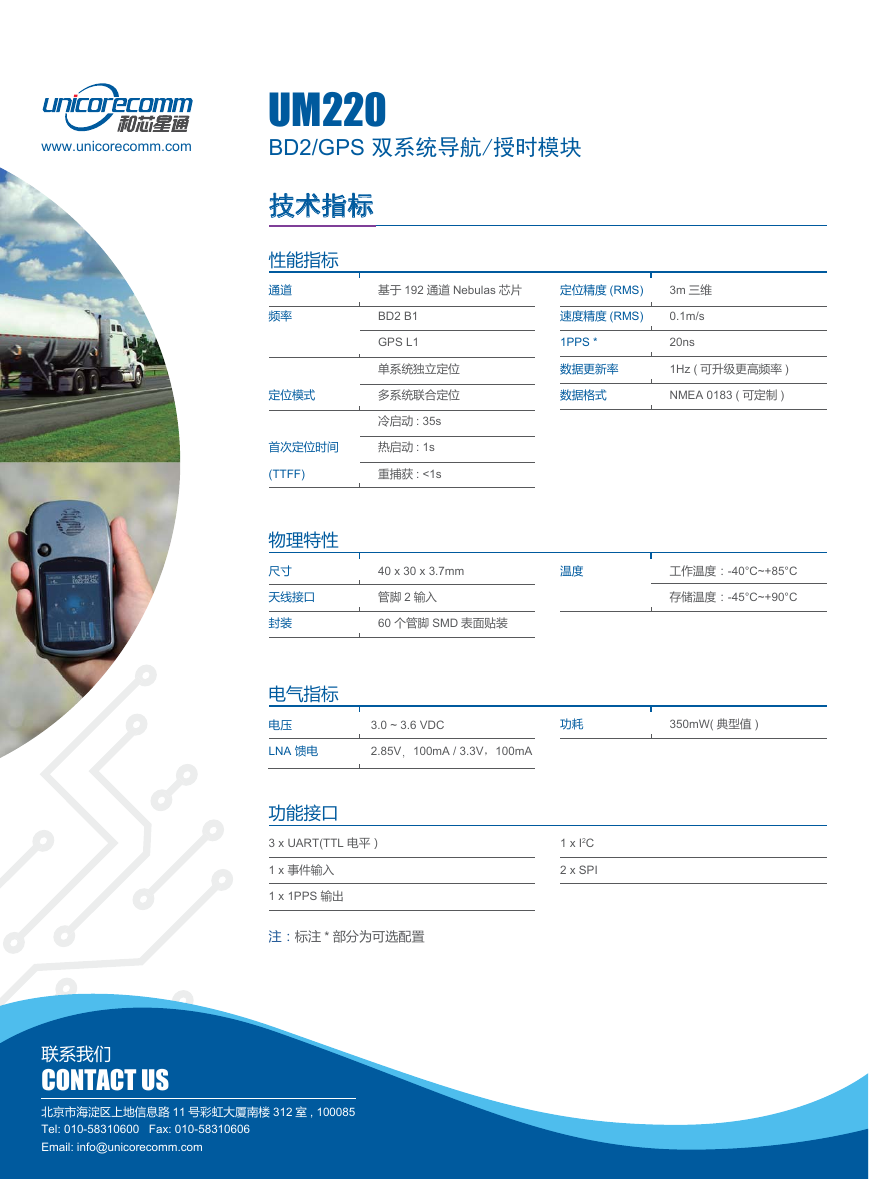

www.unicorecomm.com UM220 BD2/GPS 双系统导航/授时模块 技术指标 技术指标 性能指标 通道 频率 定位模式 BD2 B1 GPS L1 单系统独立定位 多系统联合定位 冷启动 : 35s 首次定位时间 热启动 : 1s (TTFF) 重捕获 : <1s 40 x 30 x 3.7mm 管脚 2 输入 60 个管脚 SMD 表面贴装 物理特性 尺寸 天线接口 封装 电气指标 基于 192 通道 Nebulas 芯片 定位精度 (RMS) 3m 三维 速度精度 (RMS) 0.1m/s 1PPS * 20ns 数据更新率 1Hz ( 可升级更高频率 ) 数据格式 NMEA 0183 ( 可定制 ) 温度 工作温度：-40°C~+85°C 存储温度：-45°C~+90°C 电压 3.0 ~ 3.6 VDC 功耗 350mW( 典型值 ) LNA馈电 2.85V, 100mA / 3.3V，100mA 功能接口 3 x UART(TTL 电平） 1 x 事件输入 1 x 1PPS 输出 注：标注 * 部分为可选配置 1 x I2C 2 x SPI 联系我们 CONTACT US 北京市海淀区上地信息路 11 号彩虹大厦南楼 312 室 , 100085 Tel: 010-58310600 Fax: 010-58310606 Email: info@unicorecomm.com
