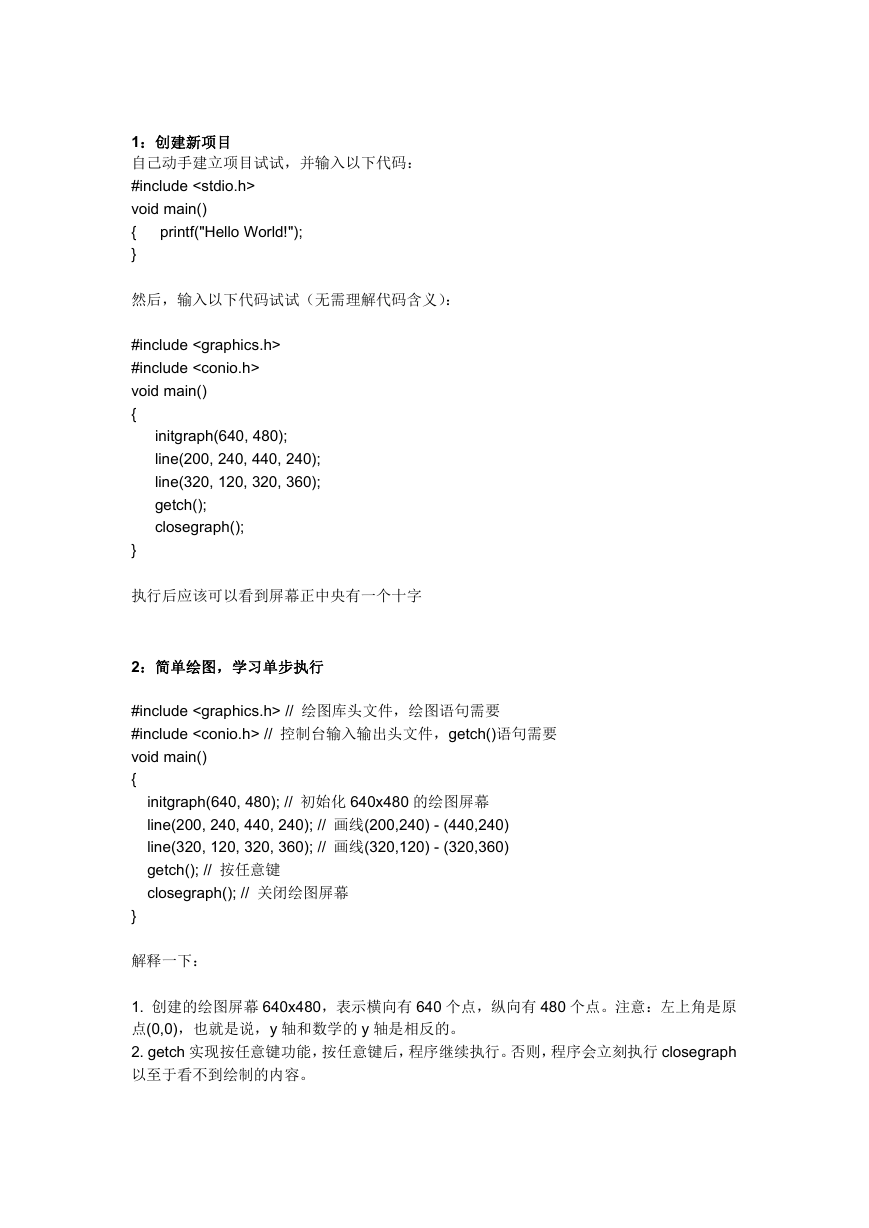

1：创建新项目自己动手建立项目试试，并输入以下代码： #include void main() { } printf("Hello World!"); 然后，输入以下代码试试（无需理解代码含义）： #include #include void main() { initgraph(640, 480); line(200, 240, 440, 240); line(320, 120, 320, 360); getch(); closegraph(); } 执行后应该可以看到屏幕正中央有一个十字 2：简单绘图，学习单步执行 #include // 绘图库头文件，绘图语句需要 #include // 控制台输入输出头文件，getch()语句需要 void main() { initgraph(640, 480); // 初始化 640x480 的绘图屏幕 line(200, 240, 440, 240); // 画线(200,240) - (440,240) line(320, 120, 320, 360); // 画线(320,120) - (320,360) getch(); // 按任意键 closegraph(); // 关闭绘图屏幕 } 解释一下： 1. 创建的绘图屏幕 640x480，表示横向有 640 个点，纵向有 480 个点。注意：左上角是原点(0,0)，也就是说，y 轴和数学的 y 轴是相反的。 2. getch 实现按任意键功能，按任意键后，程序继续执行。否则，程序会立刻执行 closegraph 以至于看不到绘制的内容。

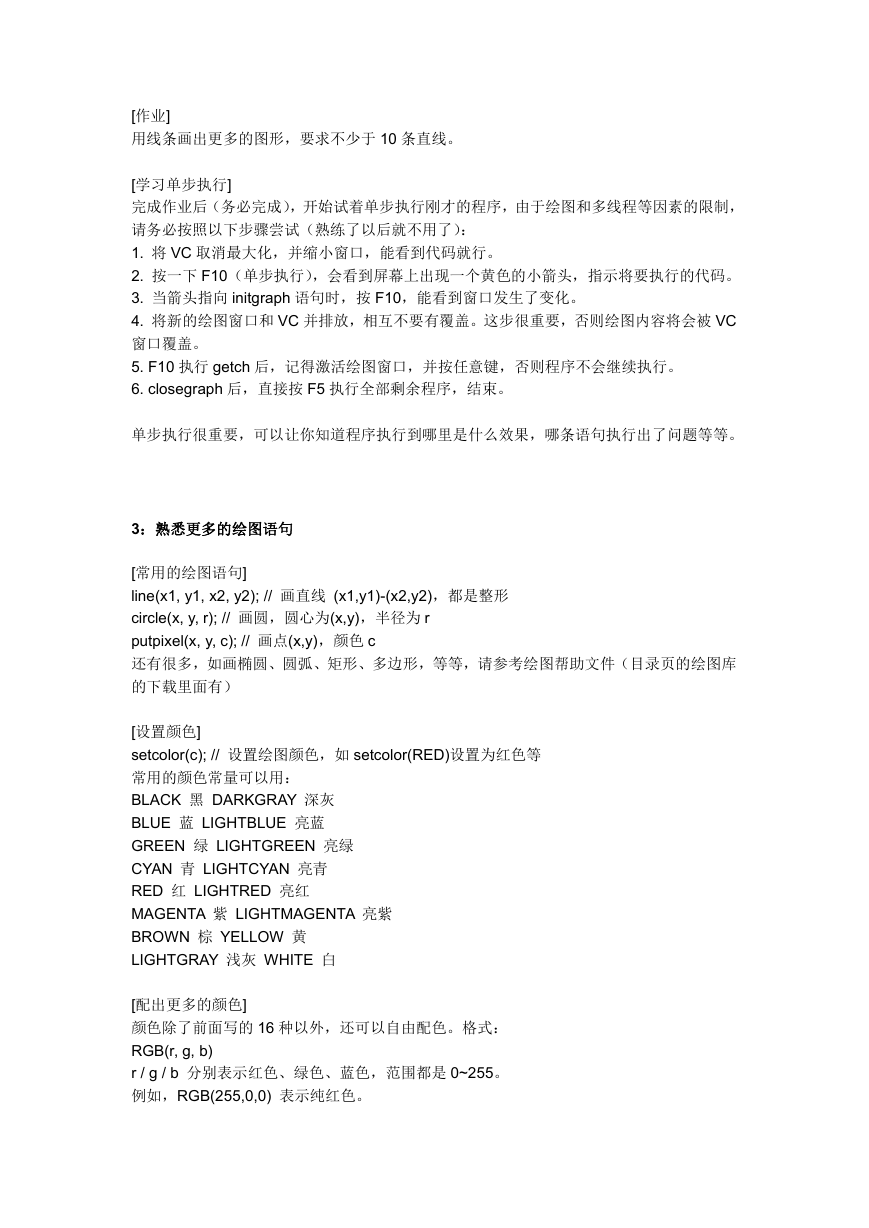

[作业] 用线条画出更多的图形，要求不少于 10 条直线。 [学习单步执行] 完成作业后（务必完成），开始试着单步执行刚才的程序，由于绘图和多线程等因素的限制，请务必按照以下步骤尝试（熟练了以后就不用了）： 1. 将 VC 取消最大化，并缩小窗口，能看到代码就行。 2. 按一下 F10（单步执行），会看到屏幕上出现一个黄色的小箭头，指示将要执行的代码。 3. 当箭头指向 initgraph 语句时，按 F10，能看到窗口发生了变化。 4. 将新的绘图窗口和 VC 并排放，相互不要有覆盖。这步很重要，否则绘图内容将会被 VC 窗口覆盖。 5. F10 执行 getch 后，记得激活绘图窗口，并按任意键，否则程序不会继续执行。 6. closegraph 后，直接按 F5 执行全部剩余程序，结束。单步执行很重要，可以让你知道程序执行到哪里是什么效果，哪条语句执行出了问题等等。 3：熟悉更多的绘图语句 [常用的绘图语句] line(x1, y1, x2, y2); // 画直线 (x1,y1)-(x2,y2)，都是整形 circle(x, y, r); // 画圆，圆心为(x,y)，半径为 r putpixel(x, y, c); // 画点(x,y)，颜色 c 还有很多，如画椭圆、圆弧、矩形、多边形，等等，请参考绘图帮助文件（目录页的绘图库的下载里面有） [设置颜色] setcolor(c); // 设置绘图颜色，如 setcolor(RED)设置为红色等常用的颜色常量可以用： BLACK 黑 DARKGRAY 深灰 BLUE 蓝 LIGHTBLUE 亮蓝 GREEN 绿 LIGHTGREEN 亮绿 CYAN 青 LIGHTCYAN 亮青 RED 红 LIGHTRED 亮红 MAGENTA 紫 LIGHTMAGENTA 亮紫 BROWN 棕 YELLOW 黄 LIGHTGRAY 浅灰 WHITE 白 [配出更多的颜色] 颜色除了前面写的 16 种以外，还可以自由配色。格式： RGB(r, g, b) r / g / b 分别表示红色、绿色、蓝色，范围都是 0~255。例如，RGB(255,0,0) 表示纯红色。

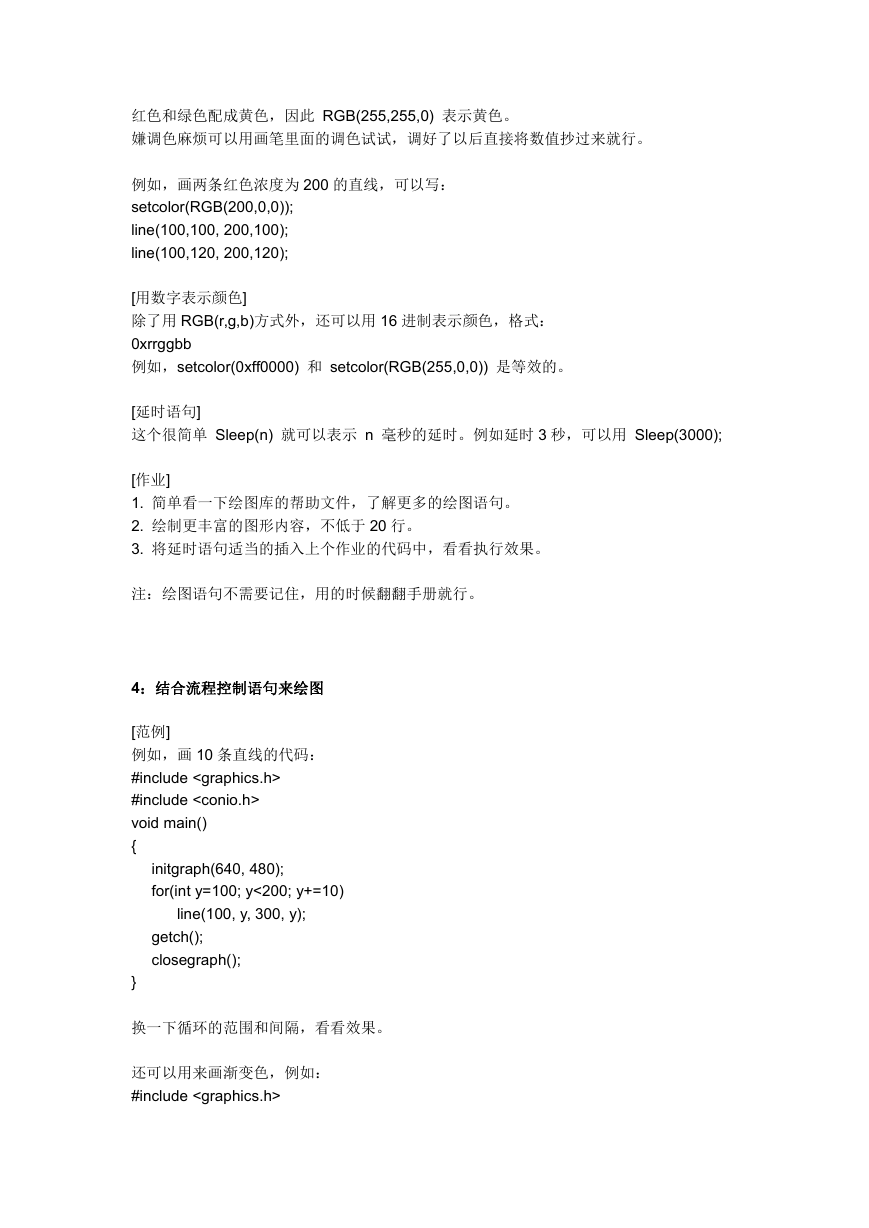

红色和绿色配成黄色，因此 RGB(255,255,0) 表示黄色。嫌调色麻烦可以用画笔里面的调色试试，调好了以后直接将数值抄过来就行。例如，画两条红色浓度为 200 的直线，可以写： setcolor(RGB(200,0,0)); line(100,100, 200,100); line(100,120, 200,120); [用数字表示颜色] 除了用 RGB(r,g,b)方式外，还可以用 16 进制表示颜色，格式： 0xrrggbb 例如，setcolor(0xff0000) 和 setcolor(RGB(255,0,0)) 是等效的。 [延时语句] 这个很简单 Sleep(n) 就可以表示 n 毫秒的延时。例如延时 3 秒，可以用 Sleep(3000); [作业] 1. 简单看一下绘图库的帮助文件，了解更多的绘图语句。 2. 绘制更丰富的图形内容，不低于 20 行。 3. 将延时语句适当的插入上个作业的代码中，看看执行效果。注：绘图语句不需要记住，用的时候翻翻手册就行。 4：结合流程控制语句来绘图 [范例] 例如，画 10 条直线的代码： #include #include void main() { initgraph(640, 480); for(int y=100; y<200; y+=10) line(100, y, 300, y); getch(); closegraph(); } 换一下循环的范围和间隔，看看效果。还可以用来画渐变色，例如： #include

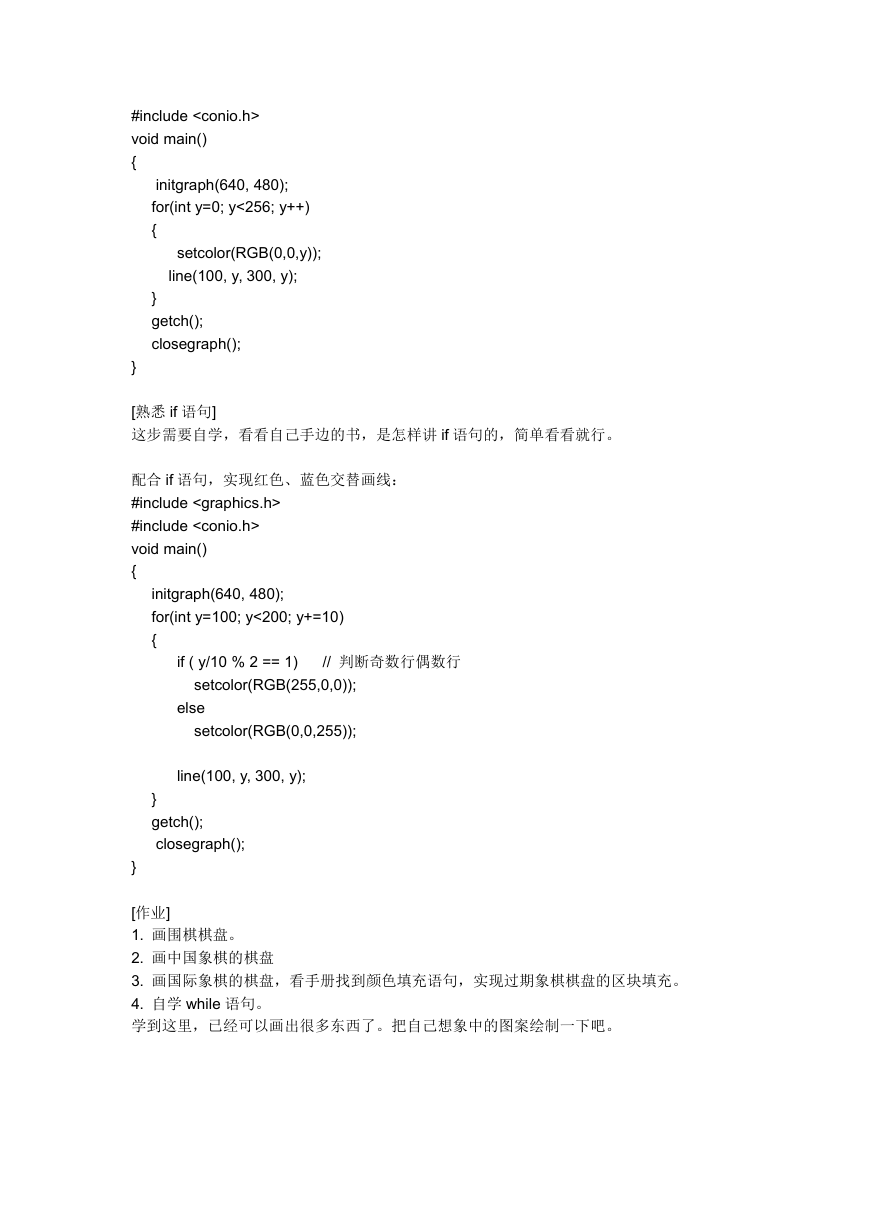

#include void main() { initgraph(640, 480); for(int y=0; y<256; y++) { setcolor(RGB(0,0,y)); line(100, y, 300, y); } getch(); closegraph(); } [熟悉 if 语句] 这步需要自学，看看自己手边的书，是怎样讲 if 语句的，简单看看就行。配合 if 语句，实现红色、蓝色交替画线： #include #include void main() { initgraph(640, 480); for(int y=100; y<200; y+=10) { if ( y/10 % 2 == 1) // 判断奇数行偶数行 setcolor(RGB(255,0,0)); else setcolor(RGB(0,0,255)); line(100, y, 300, y); } getch(); closegraph(); } [作业] 1. 画围棋棋盘。 2. 画中国象棋的棋盘 3. 画国际象棋的棋盘，看手册找到颜色填充语句，实现过期象棋棋盘的区块填充。 4. 自学 while 语句。学到这里，已经可以画出很多东西了。把自己想象中的图案绘制一下吧。

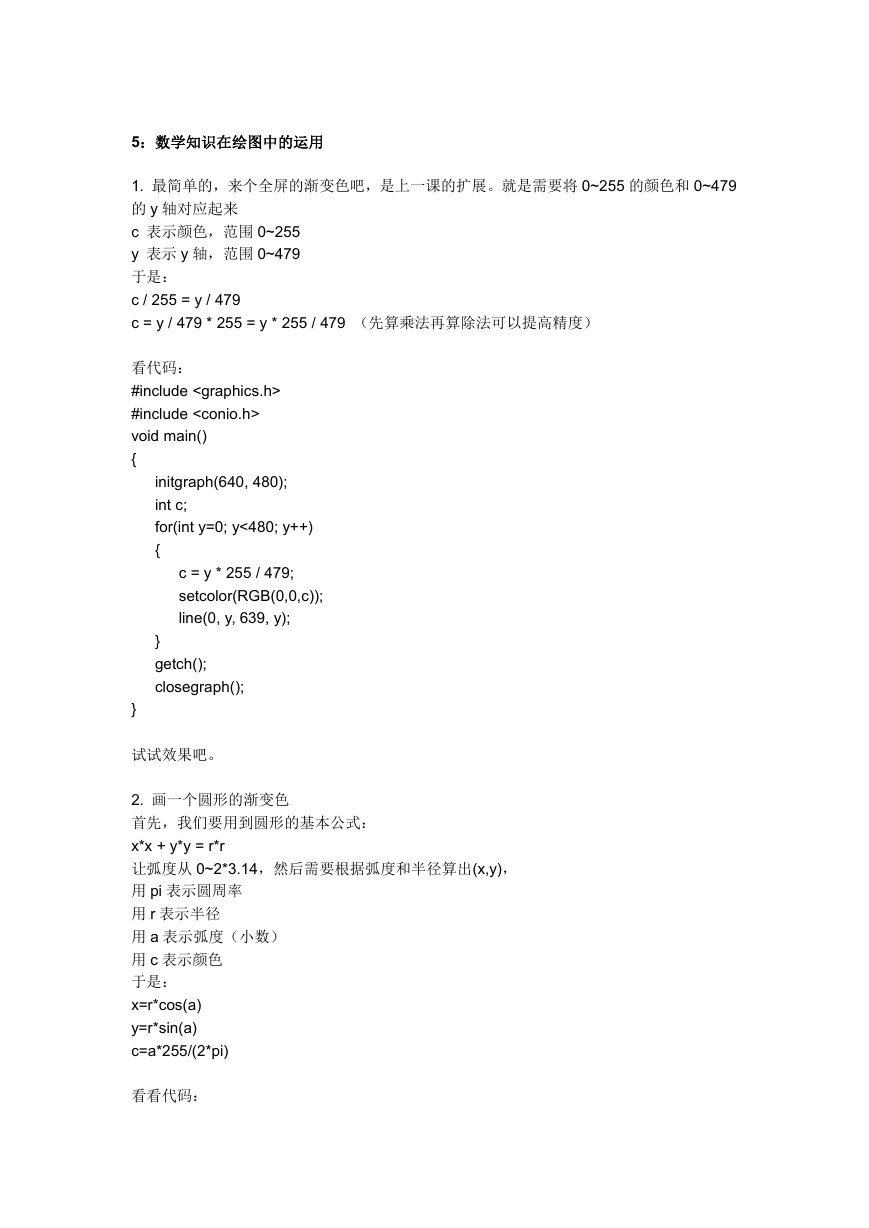

5：数学知识在绘图中的运用 1. 最简单的，来个全屏的渐变色吧，是上一课的扩展。就是需要将 0~255 的颜色和 0~479 的 y 轴对应起来 c 表示颜色，范围 0~255 y 表示 y 轴，范围 0~479 于是： c / 255 = y / 479 c = y / 479 * 255 = y * 255 / 479 （先算乘法再算除法可以提高精度）看代码： #include #include void main() { initgraph(640, 480); int c; for(int y=0; y<480; y++) { c = y * 255 / 479; setcolor(RGB(0,0,c)); line(0, y, 639, y); } getch(); closegraph(); } 试试效果吧。 2. 画一个圆形的渐变色首先，我们要用到圆形的基本公式： x*x + y*y = r*r 让弧度从 0~2*3.14，然后需要根据弧度和半径算出(x,y)，用 pi 表示圆周率用 r 表示半径用 a 表示弧度（小数）用 c 表示颜色于是： x=r*cos(a) y=r*sin(a) c=a*255/(2*pi) 看看代码：

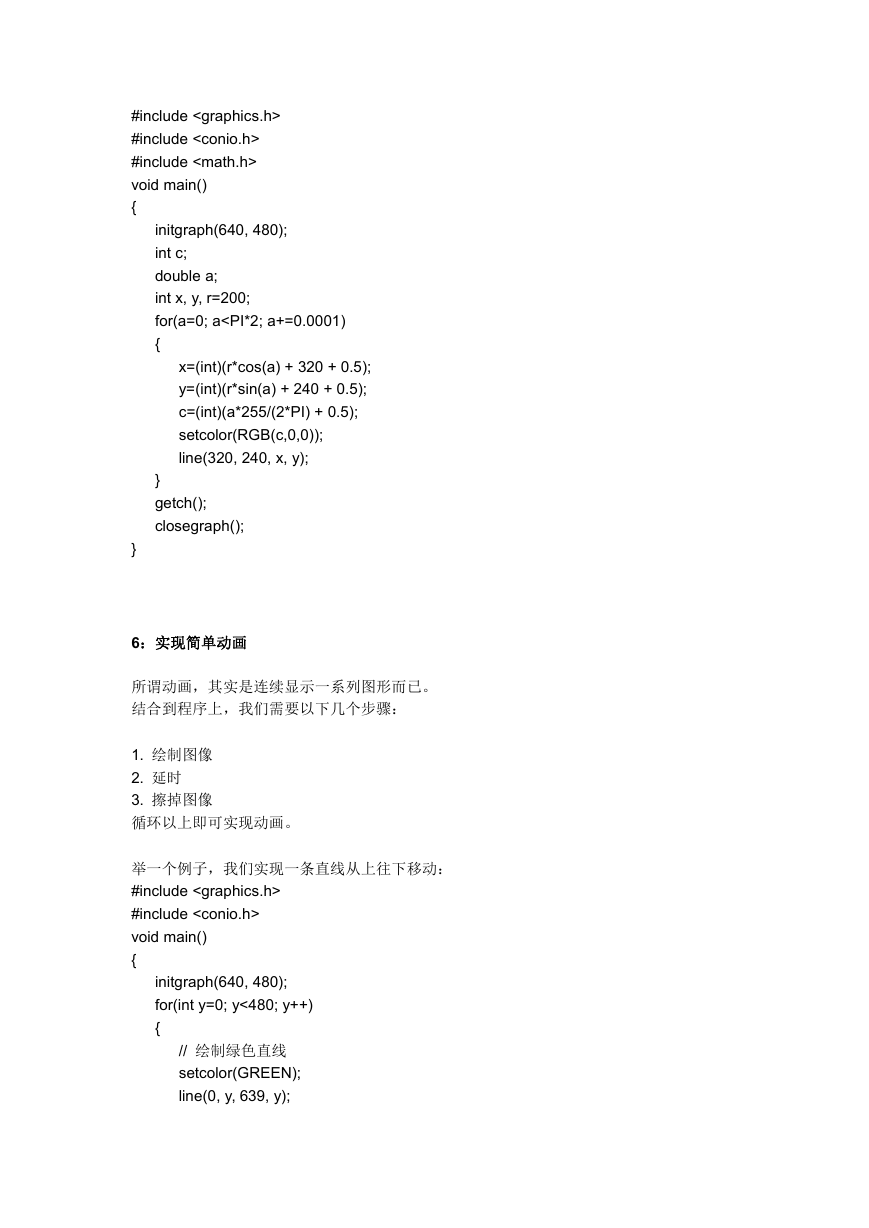

#include #include #include void main() { initgraph(640, 480); int c; double a; int x, y, r=200; for(a=0; a #include void main() { initgraph(640, 480); for(int y=0; y<480; y++) { // 绘制绿色直线 setcolor(GREEN); line(0, y, 639, y);

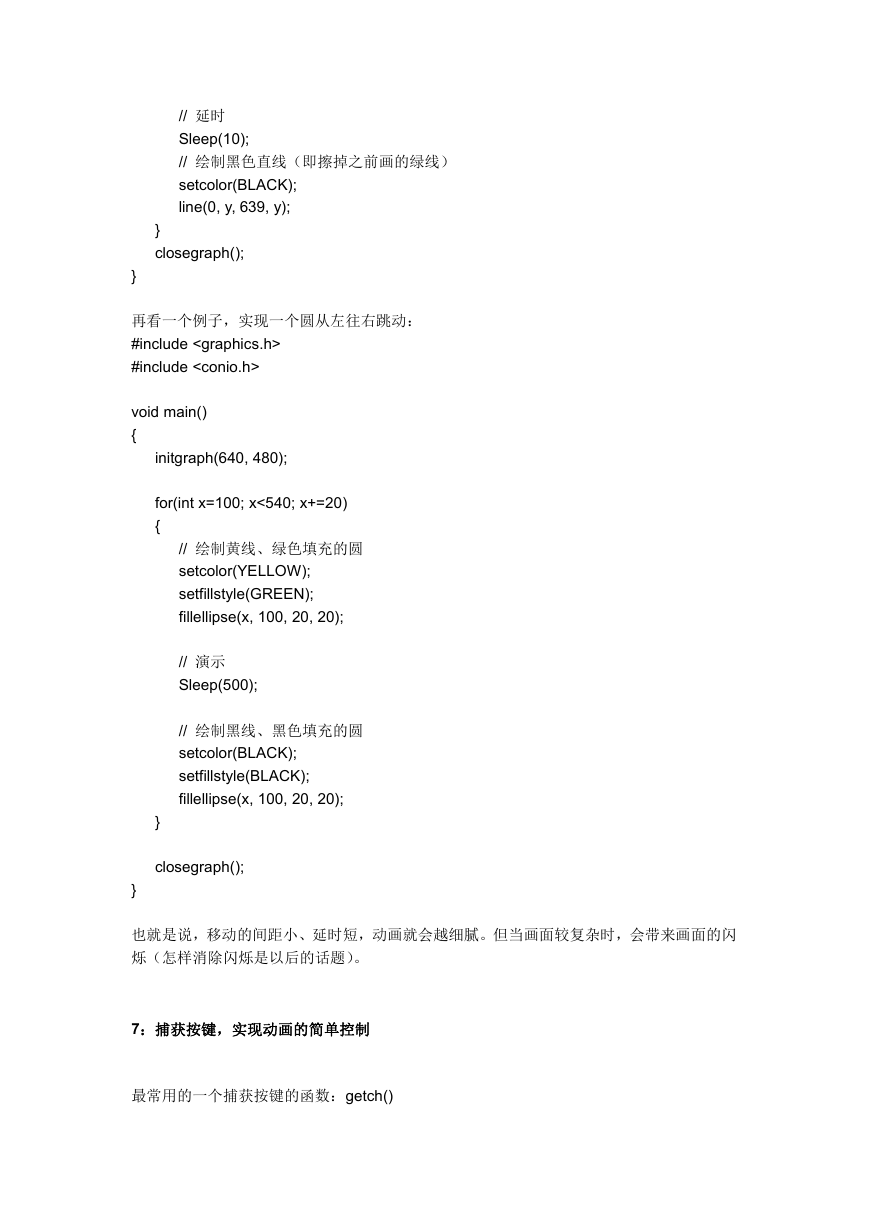

// 延时 Sleep(10); // 绘制黑色直线（即擦掉之前画的绿线） setcolor(BLACK); line(0, y, 639, y); } closegraph(); } 再看一个例子，实现一个圆从左往右跳动： #include #include void main() { initgraph(640, 480); for(int x=100; x<540; x+=20) { // 绘制黄线、绿色填充的圆 setcolor(YELLOW); setfillstyle(GREEN); fillellipse(x, 100, 20, 20); // 演示 Sleep(500); // 绘制黑线、黑色填充的圆 setcolor(BLACK); setfillstyle(BLACK); fillellipse(x, 100, 20, 20); } closegraph(); } 也就是说，移动的间距小、延时短，动画就会越细腻。但当画面较复杂时，会带来画面的闪烁（怎样消除闪烁是以后的话题）。 7：捕获按键，实现动画的简单控制最常用的一个捕获按键的函数：getch()

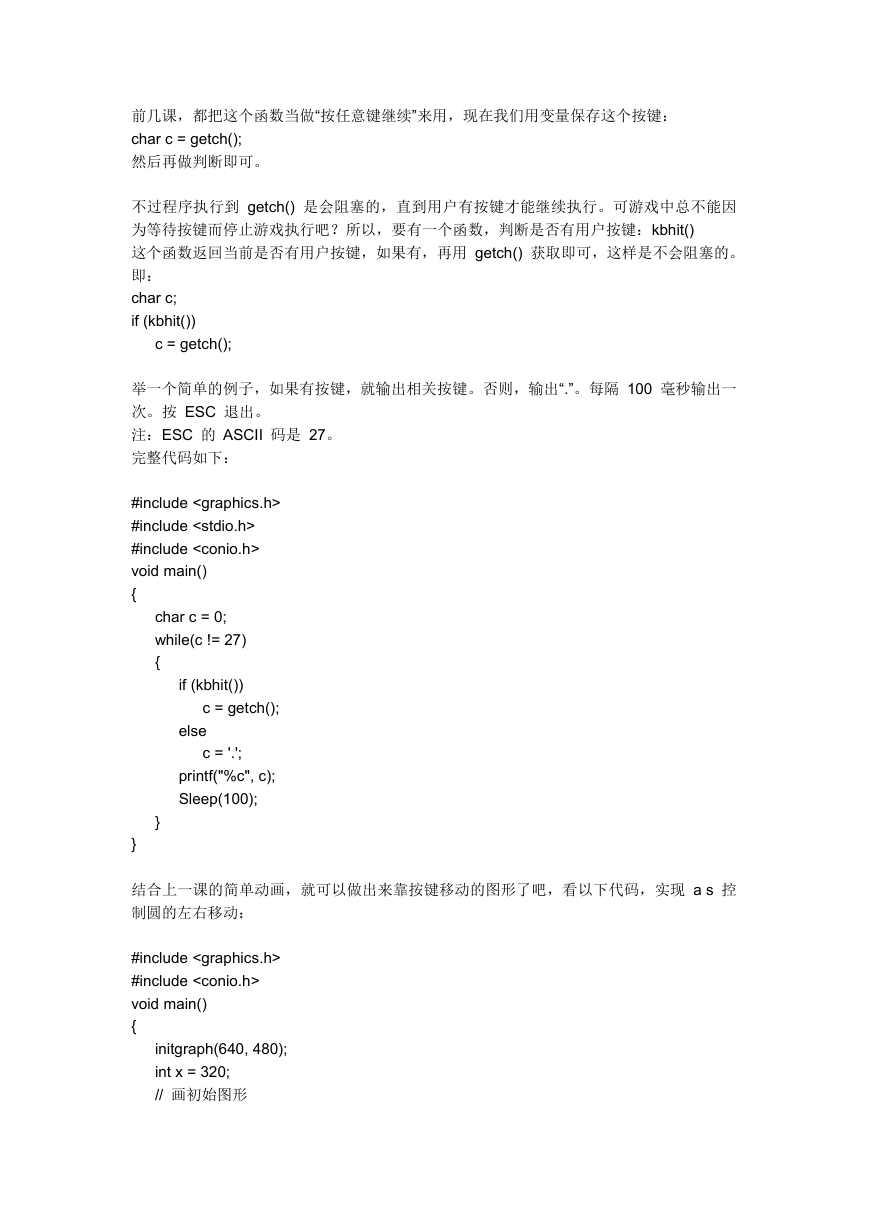

前几课，都把这个函数当做“按任意键继续”来用，现在我们用变量保存这个按键： char c = getch(); 然后再做判断即可。不过程序执行到 getch() 是会阻塞的，直到用户有按键才能继续执行。可游戏中总不能因为等待按键而停止游戏执行吧？所以，要有一个函数，判断是否有用户按键：kbhit() 这个函数返回当前是否有用户按键，如果有，再用 getch() 获取即可，这样是不会阻塞的。即： char c; if (kbhit()) c = getch(); 举一个简单的例子，如果有按键，就输出相关按键。否则，输出“.”。每隔 100 毫秒输出一次。按 ESC 退出。注：ESC 的 ASCII 码是 27。完整代码如下： #include #include #include void main() { char c = 0; while(c != 27) { if (kbhit()) c = getch(); else c = '.'; printf("%c", c); Sleep(100); } } 结合上一课的简单动画，就可以做出来靠按键移动的图形了吧，看以下代码，实现 a s 控制圆的左右移动： #include #include void main() { initgraph(640, 480); int x = 320; // 画初始图形
