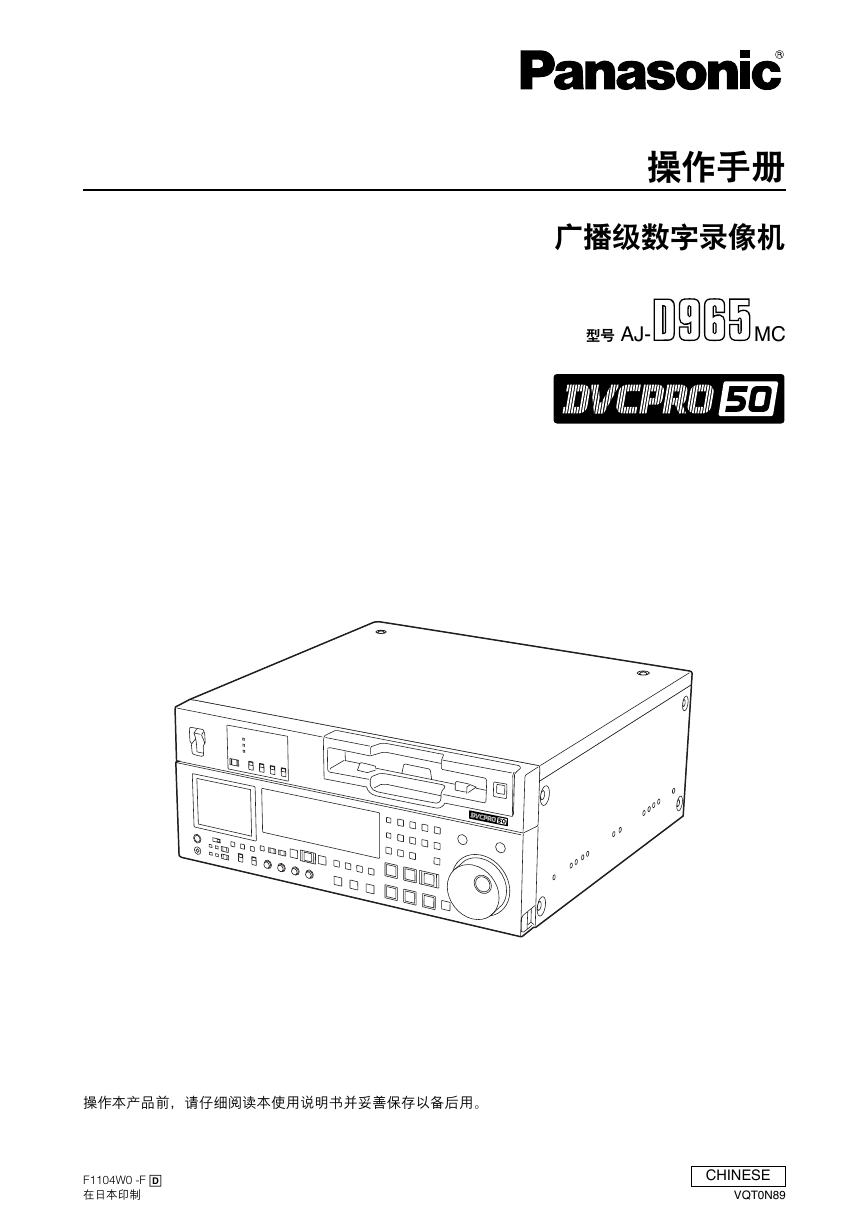

操作手册广播级数字录像机型号 AJ- MC 操作本产品前，请仔细阅读本使用说明书并妥善保存以备后用。 F1104W0 -F @ 在日本印制 CHINESE VQT0N89

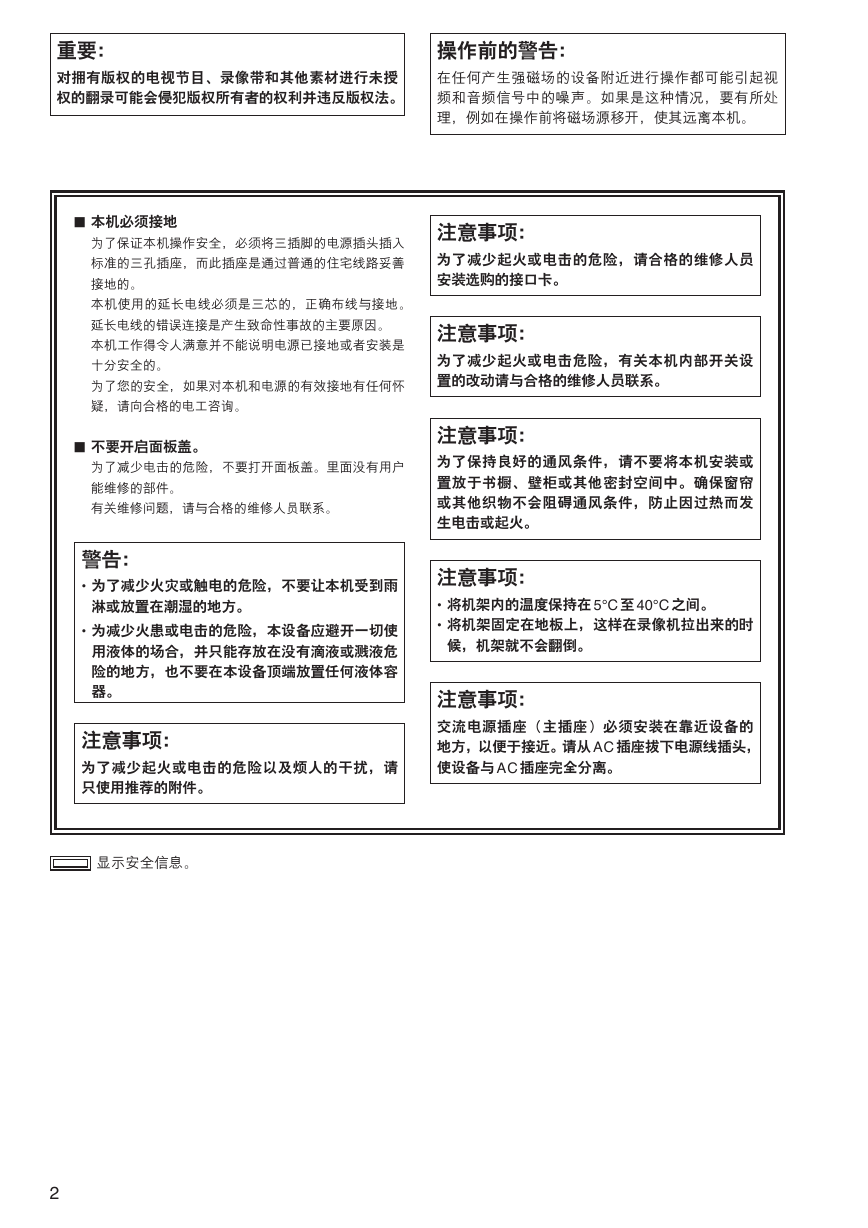

重要：对拥有版权的电视节目、录像带和其他素材进行未授权的翻录可能会侵犯版权所有者的权利并违反版权法。操作前的警告：在任何产生强磁场的设备附近进行操作都可能引起视频和音频信号中的噪声。如果是这种情况，要有所处理，例如在操作前将磁场源移开，使其远离本机。 $ 本机必须接地为了保证本机操作安全，必须将三插脚的电源插头插入标准的三孔插座，而此插座是通过普通的住宅线路妥善接地的。本机使用的延长电线必须是三芯的，正确布线与接地。延长电线的错误连接是产生致命性事故的主要原因。本机工作得令人满意并不能说明电源已接地或者安装是十分安全的。为了您的安全，如果对本机和电源的有效接地有任何怀疑，请向合格的电工咨询。 $ 不要开启面板盖。为了减少电击的危险，不要打开面板盖。里面没有用户能维修的部件。有关维修问题，请与合格的维修人员联系。警告： • 为了减少火灾或触电的危险，不要让本机受到雨淋或放置在潮湿的地方。 • 为减少火患或电击的危险，本设备应避开一切使用液体的场合，并只能存放在没有滴液或溅液危险的地方，也不要在本设备顶端放置任何液体容器。注意事项：为了减少起火或电击的危险以及烦人的干扰，请只使用推荐的附件。显示安全信息。注意事项：为了减少起火或电击的危险，请合格的维修人员安装选购的接口卡。注意事项：为了减少起火或电击危险，有关本机内部开关设置的改动请与合格的维修人员联系。注意事项：为了保持良好的通风条件，请不要将本机安装或置放于书橱、壁柜或其他密封空间中。确保窗帘或其他织物不会阻碍通风条件，防止因过热而发生电击或起火。注意事项： • 将机架内的温度保持在 5°C 至 40°C 之间。 • 将机架固定在地板上，这样在录像机拉出来的时候，机架就不会翻倒。注意事项：交流电源插座（主插座）必须安装在靠近设备的地方，以便于接近。请从 AC 插座拔下电源线插头，使设备与 AC 插座完全分离。 2

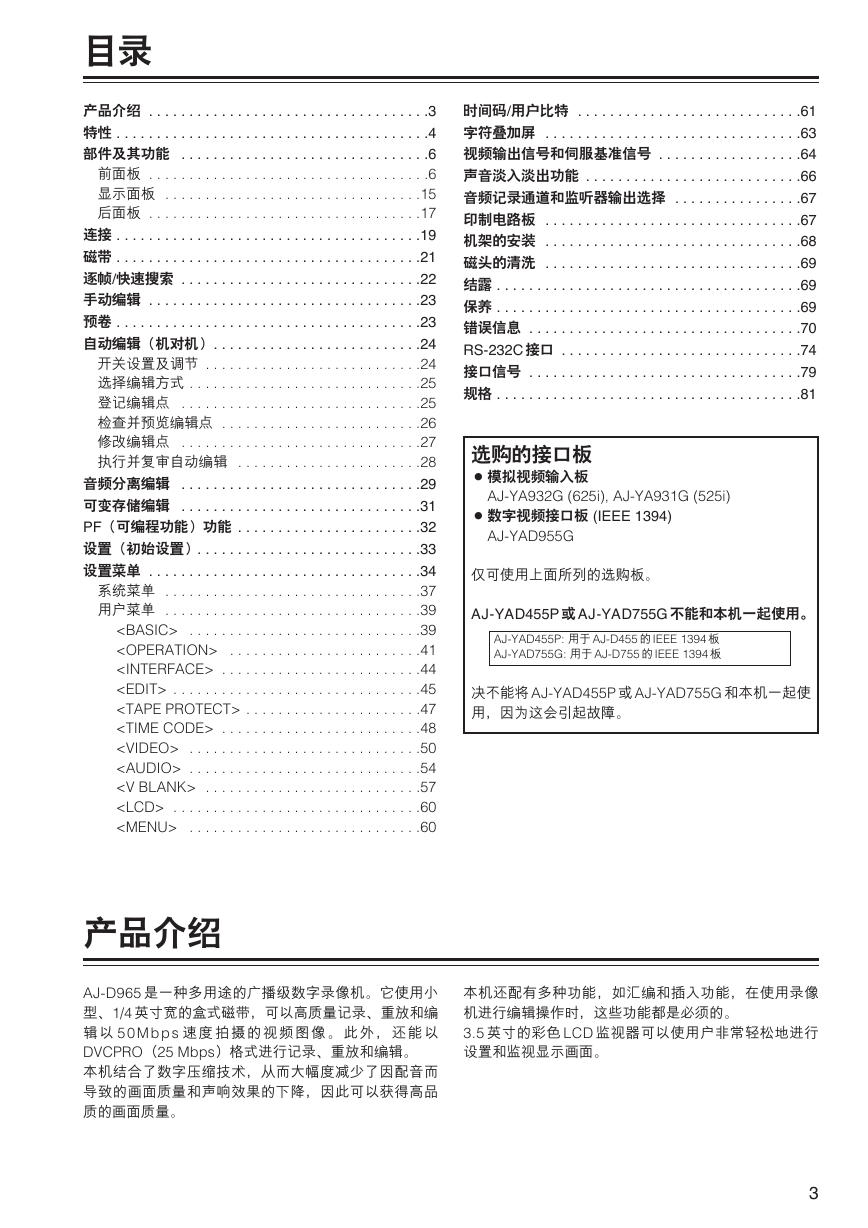

目录产品介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 部件及其功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 前面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 显示面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 后面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 磁带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 逐帧/快速搜索 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 手动编辑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 预卷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 自动编辑（机对机） . . . . . . . . . . . . . . . . . . . . . . . . . .24 开关设置及调节 . . . . . . . . . . . . . . . . . . . . . . . . . . .24 选择编辑方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 登记编辑点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 检查并预览编辑点 . . . . . . . . . . . . . . . . . . . . . . . . .26 修改编辑点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 执行并复审自动编辑 . . . . . . . . . . . . . . . . . . . . . . .28 音频分离编辑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 可变存储编辑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 PF（可编程功能）功能 . . . . . . . . . . . . . . . . . . . . . . .32 设置（初始设置） . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 设置菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 系统菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37 用户菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 . . . . . . . . . . . . . . . . . . . . . . . .41 . . . . . . . . . . . . . . . . . . . . . . . . .44 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45 . . . . . . . . . . . . . . . . . . . . . .47 . . . . . . . . . . . . . . . . . . . . . . . . .48

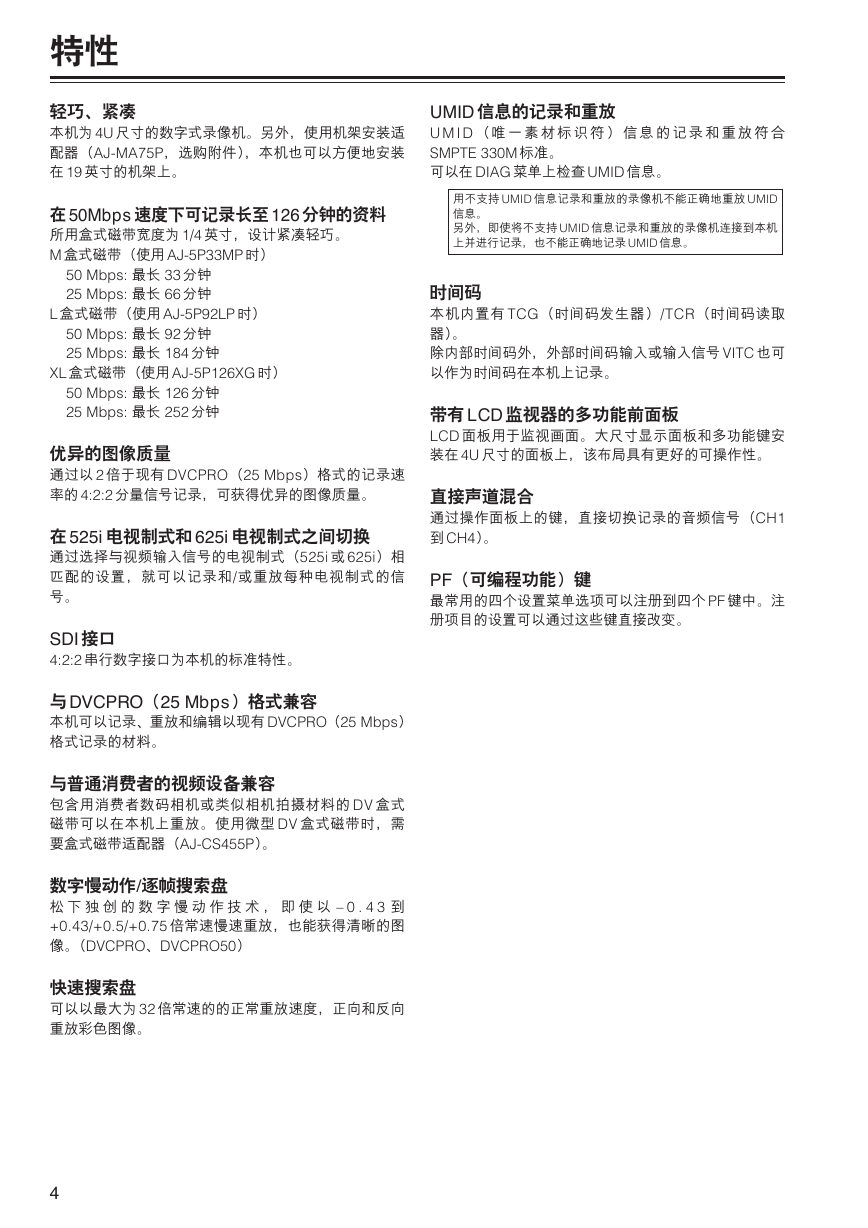

特性轻巧、紧凑本机为 4U 尺寸的数字式录像机。另外，使用机架安装适配器（AJ-MA75P，选购附件），本机也可以方便地安装在 19 英寸的机架上。 UMID 信息的记录和重放 U M I D （唯一素材标识符）信息的记录和重放符合 SMPTE 330M 标准。可以在 DIAG 菜单上检查 UMID 信息。在 50Mbps 速度下可记录长至 126 分钟的资料所用盒式磁带宽度为 1/4 英寸，设计紧凑轻巧。 M 盒式磁带（使用 AJ-5P33MP 时）用不支持 UMID 信息记录和重放的录像机不能正确地重放 UMID 信息。另外，即使将不支持 UMID 信息记录和重放的录像机连接到本机上并进行记录，也不能正确地记录 UMID 信息。时间码本机内置有 TCG（时间码发生器）/TCR（时间码读取器）。除内部时间码外，外部时间码输入或输入信号 VITC 也可以作为时间码在本机上记录。带有 LCD 监视器的多功能前面板 LCD 面板用于监视画面。大尺寸显示面板和多功能键安装在 4U 尺寸的面板上，该布局具有更好的可操作性。直接声道混合通过操作面板上的键，直接切换记录的音频信号（CH1 到 CH4）。 PF（可编程功能）键最常用的四个设置菜单选项可以注册到四个 PF 键中。注册项目的设置可以通过这些键直接改变。 50 Mbps: 最长 33 分钟 25 Mbps: 最长 66 分钟 L 盒式磁带（使用 AJ-5P92LP 时） 50 Mbps: 最长 92 分钟 25 Mbps: 最长 184 分钟 XL 盒式磁带（使用 AJ-5P126XG 时） 50 Mbps: 最长 126 分钟 25 Mbps: 最长 252 分钟优异的图像质量通过以 2 倍于现有 DVCPRO（25 Mbps）格式的记录速率的 4:2:2 分量信号记录，可获得优异的图像质量。在 525i 电视制式和 625i 电视制式之间切换通过选择与视频输入信号的电视制式（525i 或 625i）相匹配的设置，就可以记录和/或重放每种电视制式的信号。 SDI 接口 4:2:2 串行数字接口为本机的标准特性。与 DVCPRO（25 Mbps）格式兼容本机可以记录、重放和编辑以现有 DVCPRO（25 Mbps）格式记录的材料。与普通消费者的视频设备兼容包含用消费者数码相机或类似相机拍摄材料的 DV 盒式磁带可以在本机上重放。使用微型 DV 盒式磁带时，需要盒式磁带适配器（AJ-CS455P）。数字慢动作/逐帧搜索盘松下独创的数字慢动作技术，即使以 – 0 . 4 3 到 +0.43/+0.5/+0.75 倍常速慢速重放，也能获得清晰的图像。（DVCPRO、DVCPRO50）快速搜索盘可以以最大为 32 倍常速的的正常重放速度，正向和反向重放彩色图像。 4

特性（续）多功能接口 O 串行数字输入/输出分量串行接口作为标准配置提供，它能连接串行数字分量信号。 O 模拟视频输入/输出复合和分量信号输出作为标准配置提供。使用模拟视频输入板（AJ-YA932G，选购附件）可以连接分量（Y、PB、PR）和复合信号输入。当 AJ-D965 要和 525i 制式一起使用时，请使用 AJ-YA931G 模拟视频输入板。 O AES/EBU 音频输入/输出提供数字音频输入/输出接口。 O IEEE 1394 数字输入/输出使用数字视频接口板（AJ-YAD955G，选购附件）能够启用符合 IEEE 1394 标准的数字信号输入/输出接口。 O 9 芯 RS-422A/RS-232C 遥控接口除标准的 9 芯串行遥控接口（RS-422A）外，还提供 RS-232C 和 25 芯并行遥控接口。如果采用环路连接，RS-422A 能够让另一台录像机与本机并行工作。 O 4 声道、高音质数字音频 4 声道 PCM 音频能够单独编辑除声道混合外的所有 4 个声道的声音。 O 基于菜单的设置在浏览本机显示屏上或电视监视器上的设置菜单的同时，可进行设置（在操作本机前进行）。 5

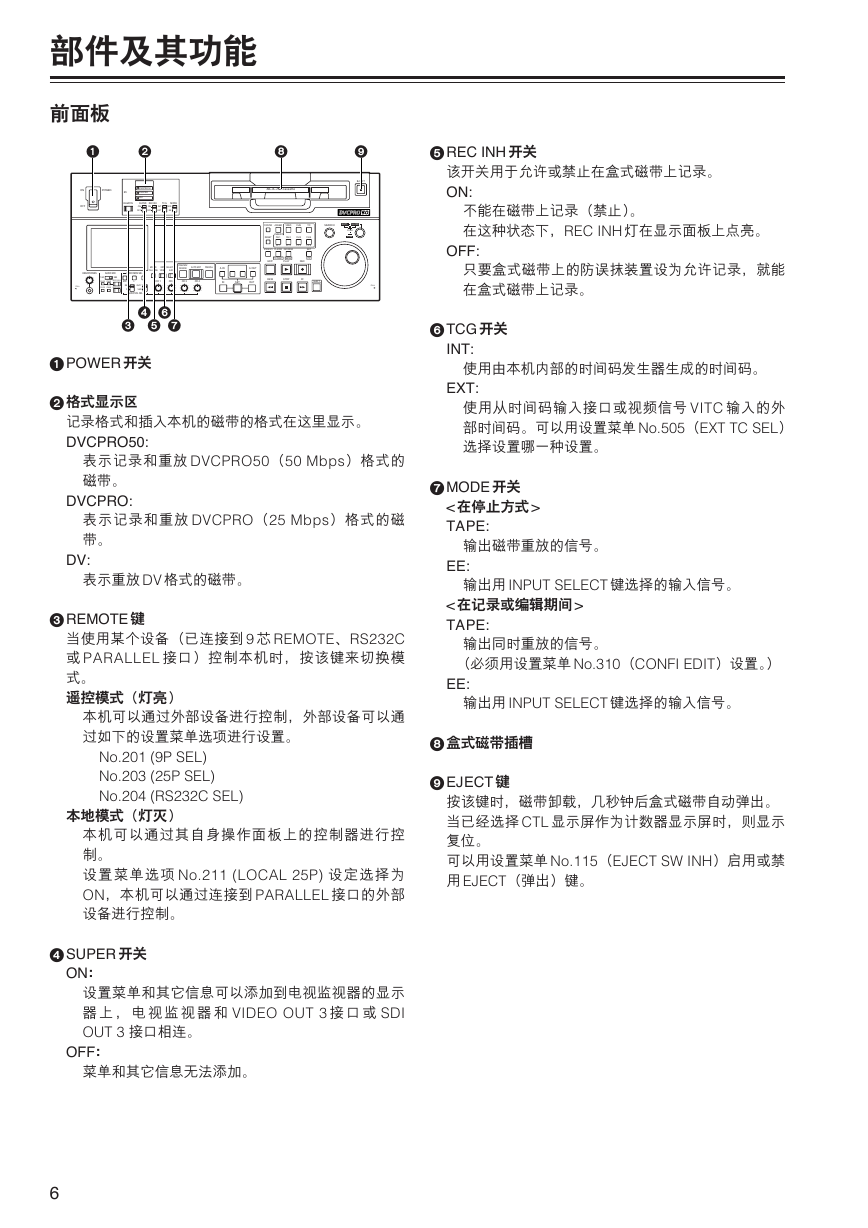

5 REC INH 开关该开关用于允许或禁止在盒式磁带上记录。 ON: 不能在磁带上记录（禁止）。在这种状态下，REC INH 灯在显示面板上点亮。 OFF: 只要盒式磁带上的防误抹装置设为允许记录，就能在盒式磁带上记录。 6 TCG 开关 INT: 使用由本机内部的时间码发生器生成的时间码。 EXT: 使用从时间码输入接口或视频信号 VITC 输入的外部时间码。可以用设置菜单 No.505（EXT TC SEL）选择设置哪一种设置。 7 MODE 开关 < 在停止方式 > TAPE: 输出磁带重放的信号。 EE: 输出用 INPUT SELECT 键选择的输入信号。 < 在记录或编辑期间 > TAPE: 输出同时重放的信号。（必须用设置菜单 No.310（CONFI EDIT）设置。） EE: 输出用 INPUT SELECT 键选择的输入信号。 8 盒式磁带插槽 9 EJECT 键按该键时，磁带卸载，几秒钟后盒式磁带自动弹出。当已经选择 CTL 显示屏作为计数器显示屏时，则显示复位。可以用设置菜单 No.115（EJECT SW INH）启用或禁用 EJECT（弹出）键。部件及其功能前面板 1 ON POWER OFF 2X REMOTE 2 DVCPRO 50 DVCPRO DV SUPER REC INH ON ON OFF OFF TCG MODE INT EXT TAPE EE 8 XL/L/M-cassette 9 EJECT COUNTER ASSEM VIDEO CUE TC SEARCH SHTL SLOW PUSH JOG RESET INSERT CH 1 CH 2 CH 3 CH 4 PF 1 PF 2 PF 3 STAND BY PLAYER RECORDER TC PRESET MENU EDIT PLAY REC PF 4 SET PF HEADPHONES AUDIO MIX AUDIO MON SEL METER FULL/FINE INPUT SELECT VIDEO AUDIO PREVIEW/ REVIEW AUTO EDIT PREROLL A IN A OUT 1&2 CH1/3 3&4 CH2/4 REC CH1/3 MIX L R CH 1 CH 2 CH 3 CH 4 IN SET OUT REW STOP FF SHIFT PULL CH1/3 CH2/4 REC CH2/4 REC UNITY PB VAR AUDIO VOL SEL PULL 4 6 5 7 3 1 POWER 开关 2 格式显示区记录格式和插入本机的磁带的格式在这里显示。 DVCPRO50: 表示记录和重放 DVCPRO50（50 Mbps）格式的磁带。 DVCPRO: 表示记录和重放 DVCPRO（25 Mbps）格式的磁带。 DV: 表示重放 DV 格式的磁带。 3 REMOTE 键当使用某个设备（已连接到 9 芯 REMOTE、RS232C 或 PARALLEL 接口）控制本机时，按该键来切换模式。遥控模式（灯亮）本机可以通过外部设备进行控制，外部设备可以通过如下的设置菜单选项进行设置。 No.201 (9P SEL) No.203 (25P SEL) No.204 (RS232C SEL) 本地模式（灯灭）本机可以通过其自身操作面板上的控制器进行控制。设置菜单选项 No.211 (LOCAL 25P) 设定选择为 ON，本机可以通过连接到 PARALLEL 接口的外部设备进行控制。 4 SUPER 开关 ON：设置菜单和其它信息可以添加到电视监视器的显示器上，电视监视器和 VIDEO OUT 3 接口或 SDI OUT 3 接口相连。 OFF：菜单和其它信息无法添加。 6

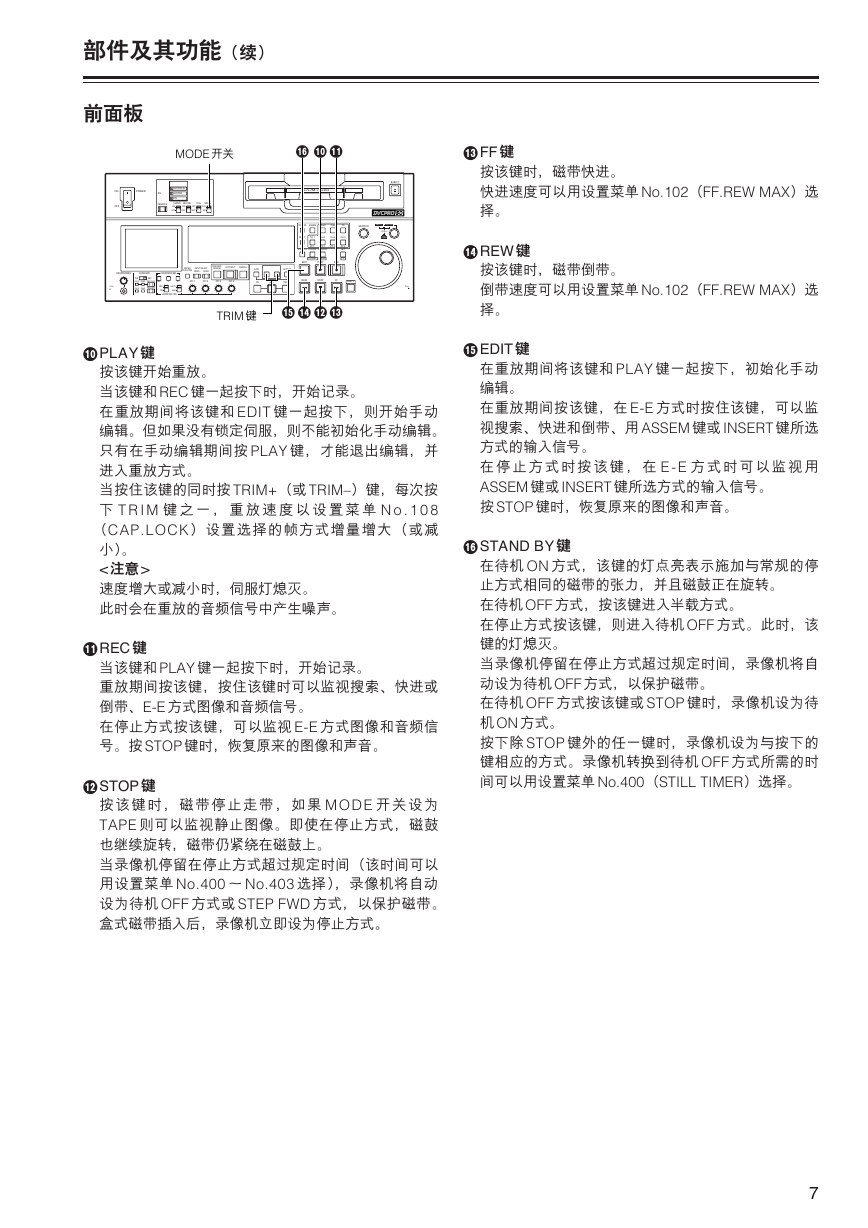

部件及其功能（续）前面板 MODE 开关 :@ ; = FF 键按该键时，磁带快进。快进速度可以用设置菜单 No.102（FF.REW MAX）选择。 > REW 键按该键时，磁带倒带。倒带速度可以用设置菜单 No.102（FF.REW MAX）选择。 ? EDIT 键在重放期间将该键和 PLAY 键一起按下，初始化手动编辑。在重放期间按该键，在 E-E 方式时按住该键，可以监视搜索、快进和倒带、用 ASSEM 键或 INSERT 键所选方式的输入信号。在停止方式时按该键，在 E - E 方式时可以监视用 ASSEM 键或 INSERT 键所选方式的输入信号。按 STOP 键时，恢复原来的图像和声音。 @ STAND BY 键在待机 ON 方式，该键的灯点亮表示施加与常规的停止方式相同的磁带的张力，并且磁鼓正在旋转。在待机 OFF 方式，按该键进入半载方式。在停止方式按该键，则进入待机 OFF 方式。此时，该键的灯熄灭。当录像机停留在停止方式超过规定时间，录像机将自动设为待机 OFF 方式，以保护磁带。在待机 OFF 方式按该键或 STOP 键时，录像机设为待机 ON 方式。按下除 STOP 键外的任一键时，录像机设为与按下的键相应的方式。录像机转换到待机 OFF 方式所需的时间可以用设置菜单 No.400（STILL TIMER）选择。 ON POWER OFF 2X REMOTE DVCPRO 50 DVCPRO DV SUPER REC INH ON ON OFF OFF TCG MODE INT EXT TAPE EE XL/L/M-cassette EJECT COUNTER ASSEM VIDEO CUE TC SEARCH SHTL SLOW PUSH JOG RESET INSERT CH 1 CH 2 CH 3 CH 4 PF 1 PF 2 PF 3 STAND BY PLAYER RECORDER TC PRESET MENU EDIT PLAY REC PF 4 SET PF HEADPHONES AUDIO MIX AUDIO MON SEL METER FULL/FINE INPUT SELECT VIDEO AUDIO PREVIEW/ REVIEW AUTO EDIT PREROLL A IN A OUT 1&2 CH1/3 3&4 CH2/4 REC CH1/3 MIX L R CH 1 CH 2 CH 3 CH 4 IN SET OUT REW STOP FF SHIFT PULL CH1/3 CH2/4 REC CH2/4 REC UNITY PB VAR AUDIO VOL SEL PULL TRIM 键 < =>? : PLAY 键按该键开始重放。当该键和 REC 键一起按下时，开始记录。在重放期间将该键和 EDIT 键一起按下，则开始手动编辑。但如果没有锁定伺服，则不能初始化手动编辑。只有在手动编辑期间按 PLAY 键，才能退出编辑，并进入重放方式。当按住该键的同时按 TRIM+（或 TRIM–）键，每次按下 T R I M 键之一，重放速度以设置菜单 N o . 1 0 8 （CAP.LOCK）设置选择的帧方式增量增大（或减小）。 < 注意 > 速度增大或减小时，伺服灯熄灭。此时会在重放的音频信号中产生噪声。 ; REC 键当该键和 PLAY 键一起按下时，开始记录。重放期间按该键，按住该键时可以监视搜索、快进或倒带、E-E 方式图像和音频信号。在停止方式按该键，可以监视 E-E 方式图像和音频信号。按 STOP 键时，恢复原来的图像和声音。 < STOP 键按该键时，磁带停止走带，如果 MODE 开关设为 TAPE 则可以监视静止图像。即使在停止方式，磁鼓也继续旋转，磁带仍紧绕在磁鼓上。当录像机停留在停止方式超过规定时间（该时间可以用设置菜单 No.400 〜 No.403 选择），录像机将自动设为待机 OFF 方式或 STEP FWD 方式，以保护磁带。盒式磁带插入后，录像机立即设为停止方式。 7

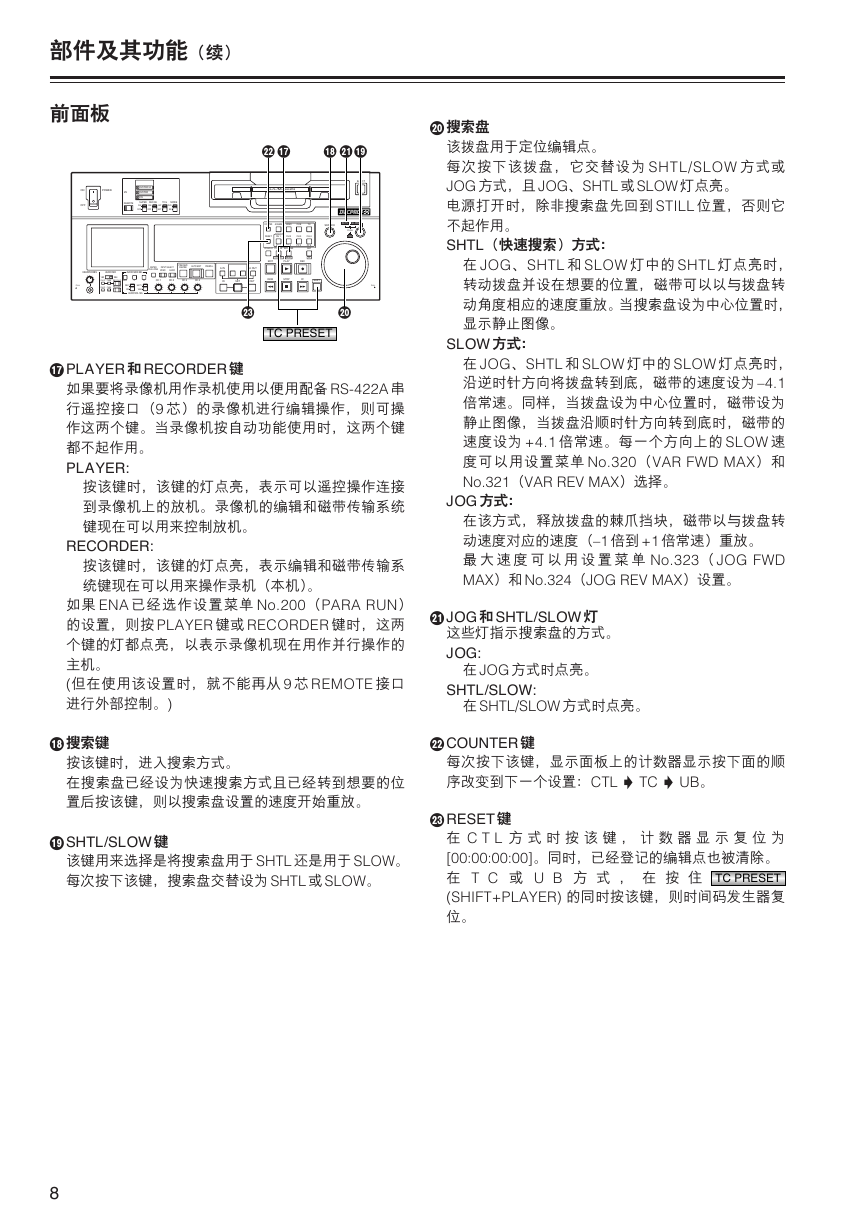

D 搜索盘该拨盘用于定位编辑点。每次按下该拨盘，它交替设为 SHTL/SLOW 方式或 JOG 方式，且 JOG、SHTL 或 SLOW 灯点亮。电源打开时，除非搜索盘先回到 STILL 位置，否则它不起作用。 SHTL（快速搜索）方式：在 JOG、SHTL 和 SLOW 灯中的 SHTL 灯点亮时，转动拨盘并设在想要的位置，磁带可以以与拨盘转动角度相应的速度重放。当搜索盘设为中心位置时，显示静止图像。 SLOW 方式：在 JOG、SHTL 和 SLOW 灯中的 SLOW 灯点亮时，沿逆时针方向将拨盘转到底，磁带的速度设为 –4.1 倍常速。同样，当拨盘设为中心位置时，磁带设为静止图像，当拨盘沿顺时针方向转到底时，磁带的速度设为 +4.1 倍常速。每一个方向上的 SLOW 速度可以用设置菜单 No.320（VAR FWD MAX）和 No.321（VAR REV MAX）选择。 JOG 方式：在该方式，释放拨盘的棘爪挡块，磁带以与拨盘转动速度对应的速度（–1 倍到 +1 倍常速）重放。最大速度可以用设置菜单 No.323（ JOG FWD MAX）和 No.324（JOG REV MAX）设置。 E JOG 和 SHTL/SLOW 灯这些灯指示搜索盘的方式。 JOG: 在 JOG 方式时点亮。 SHTL/SLOW: 在 SHTL/SLOW 方式时点亮。 F COUNTER 键每次按下该键，显示面板上的计数器显示按下面的顺序改变到下一个设置：CTL 5 TC 5 UB。 G RESET 键在 C T L 方式时按该键，计数器显示复位为 [00:00:00:00]。同时，已经登记的编辑点也被清除。在 T C 或 U B 方式，在按住 TC PRESET (SHIFT+PLAYER) 的同时按该键，则时间码发生器复位。部件及其功能（续）前面板 ON POWER OFF 2X REMOTE DVCPRO 50 DVCPRO DV SUPER REC INH ON ON OFF OFF TCG MODE INT EXT TAPE EE F A B CE XL/L/M-cassette EJECT COUNTER ASSEM VIDEO CUE TC SEARCH SHTL SLOW PUSH JOG RESET INSERT CH 1 CH 2 CH 3 CH 4 PF 1 PF 2 PF 3 STAND BY PLAYER RECORDER TC PRESET MENU EDIT PLAY REC PF 4 SET PF HEADPHONES AUDIO MIX AUDIO MON SEL METER FULL/FINE INPUT SELECT VIDEO AUDIO PREVIEW/ REVIEW AUTO EDIT PREROLL A IN A OUT 1&2 CH1/3 3&4 CH2/4 REC CH1/3 MIX L R CH 1 CH 2 CH 3 CH 4 IN SET OUT REW STOP FF SHIFT PULL CH1/3 CH2/4 REC CH2/4 REC UNITY PB VAR AUDIO VOL SEL PULL G D TC PRESET A PLAYER 和 RECORDER 键如果要将录像机用作录机使用以便用配备 RS-422A 串行遥控接口（9 芯）的录像机进行编辑操作，则可操作这两个键。当录像机按自动功能使用时，这两个键都不起作用。 PLAYER: 按该键时，该键的灯点亮，表示可以遥控操作连接到录像机上的放机。录像机的编辑和磁带传输系统键现在可以用来控制放机。 RECORDER: 按该键时，该键的灯点亮，表示编辑和磁带传输系统键现在可以用来操作录机（本机）。如果 ENA 已经选作设置菜单 No.200（PARA RUN）的设置，则按 PLAYER 键或 RECORDER 键时，这两个键的灯都点亮，以表示录像机现在用作并行操作的主机。 (但在使用该设置时，就不能再从 9 芯 REMOTE 接口进行外部控制。) B 搜索键按该键时，进入搜索方式。在搜索盘已经设为快速搜索方式且已经转到想要的位置后按该键，则以搜索盘设置的速度开始重放。 C SHTL/SLOW 键该键用来选择是将搜索盘用于 SHTL 还是用于 SLOW。每次按下该键，搜索盘交替设为 SHTL 或 SLOW。 8
