Micro:bit入门系列教程分享.docx

发布时间：2022-05-31 发布人：admin 分类：说明书资料大小：2.47M 资料格式：docx 举报版权申诉


第1页 / 共11页


第2页 / 共11页


第3页 / 共11页


第4页 / 共11页


第5页 / 共11页


第6页 / 共11页


第7页 / 共11页


第8页 / 共11页

Micro：bit介绍

基本硬件参数

开发环境介绍

编程流程

基本语法

入门指南

LED点阵屏（基本）

LED点阵屏（呼吸灯）

LED点阵屏（”X”）

LED点阵（按钮呼吸灯）

传感器名（主题名）

初级阶段

Micro:bit无线通信

2.4G无线通信

蓝牙4.0

地磁传感器（）

加速度传感器（）

播放音乐（主题名）

光照传感器（主题名）

温度传感器（主题名）

中级级阶段

舵机（尺蠖）

传感器名（主题名）

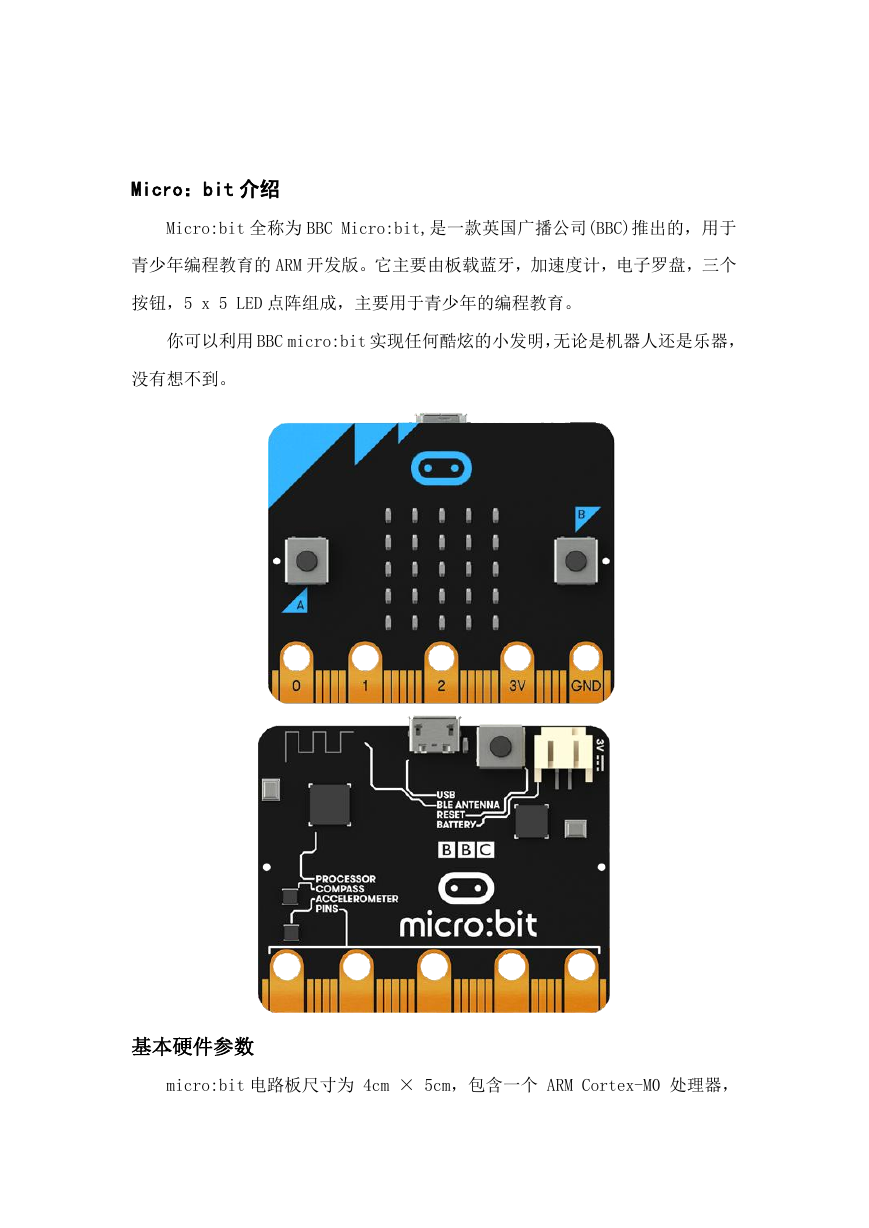

Micro：bit 介绍 Micro:bit 全称为 BBC Micro:bit,是一款英国广播公司(BBC)推出的，用于青少年编程教育的 ARM 开发版。它主要由板载蓝牙，加速度计，电子罗盘，三个按钮，5 x 5 LED 点阵组成，主要用于青少年的编程教育。你可以利用 BBC micro:bit 实现任何酷炫的小发明，无论是机器人还是乐器，没有想不到。基本硬件参数 micro:bit 电路板尺寸为 4cm × 5cm，包含一个 ARM Cortex-M0 处理器，

加速计和磁力计传感器，蓝牙和 USB 连接，一个由 25 个 LED 和两个可编程按钮组成的显示屏，可以通过 USB 或外部电池组供电。该设备的输入和输出是通过五个环形连接器，I/O 扩展接口 - 含 SPI、UART、I2C、AD、PWM 等接口。（详情参考网址 http://www.waveshare.net/study/article-854-1.html）开发环境介绍  MakeCode Editor  Python 编辑器  Makecode 离线版本

MakeCode 软件编程界面 MakeCode 离线版本界面（离线版本下载：http://kittenbot.cn/bbs/forum.php?mod=viewthread&tid=156&extra=page%3D1）编程流程  连接  编程  下载  启动（入门指南 https://microbit.org/zh-CN/guide/quick/）

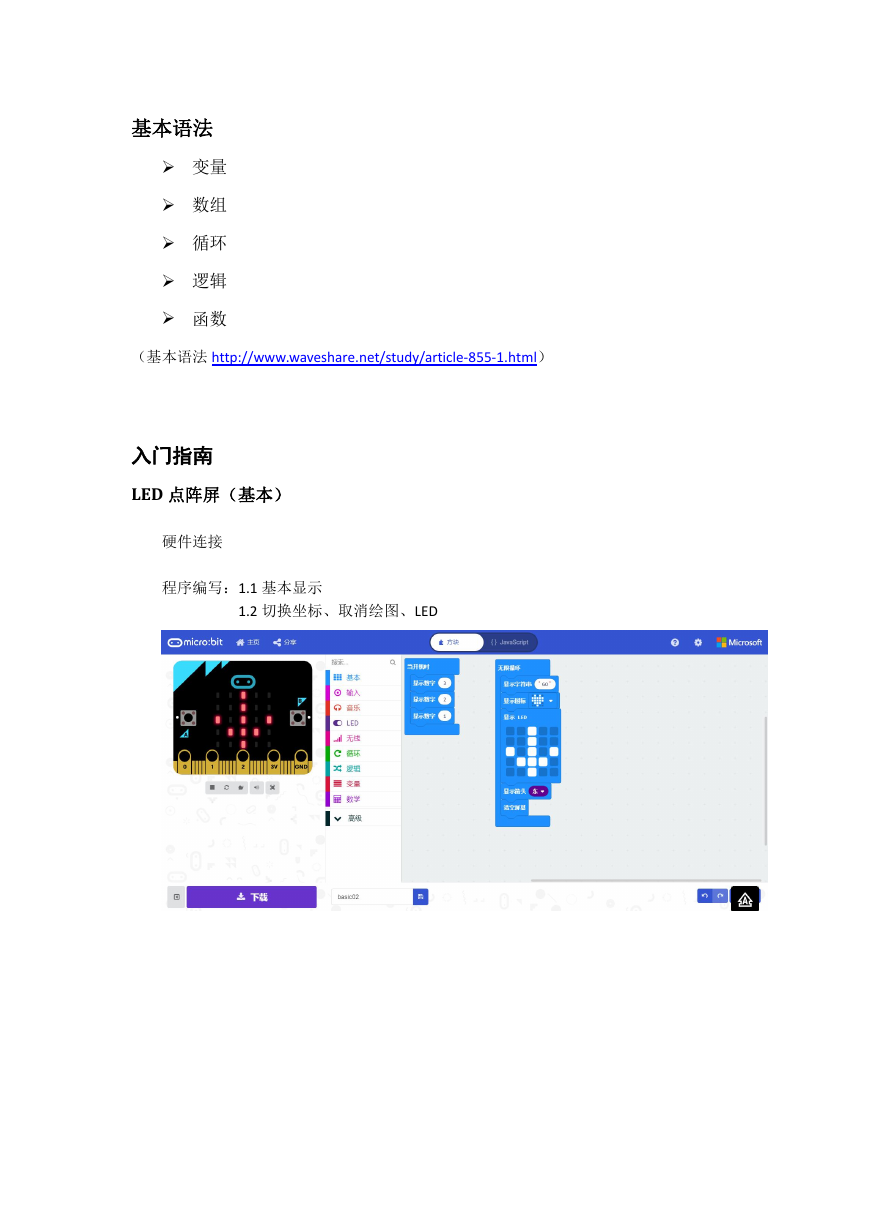

基本语法  变量  数组  循环  逻辑  函数（基本语法 http://www.waveshare.net/study/article-855-1.html）入门指南 LED 点阵屏（基本）硬件连接程序编写：1.1 基本显示 1.2 切换坐标、取消绘图、LED

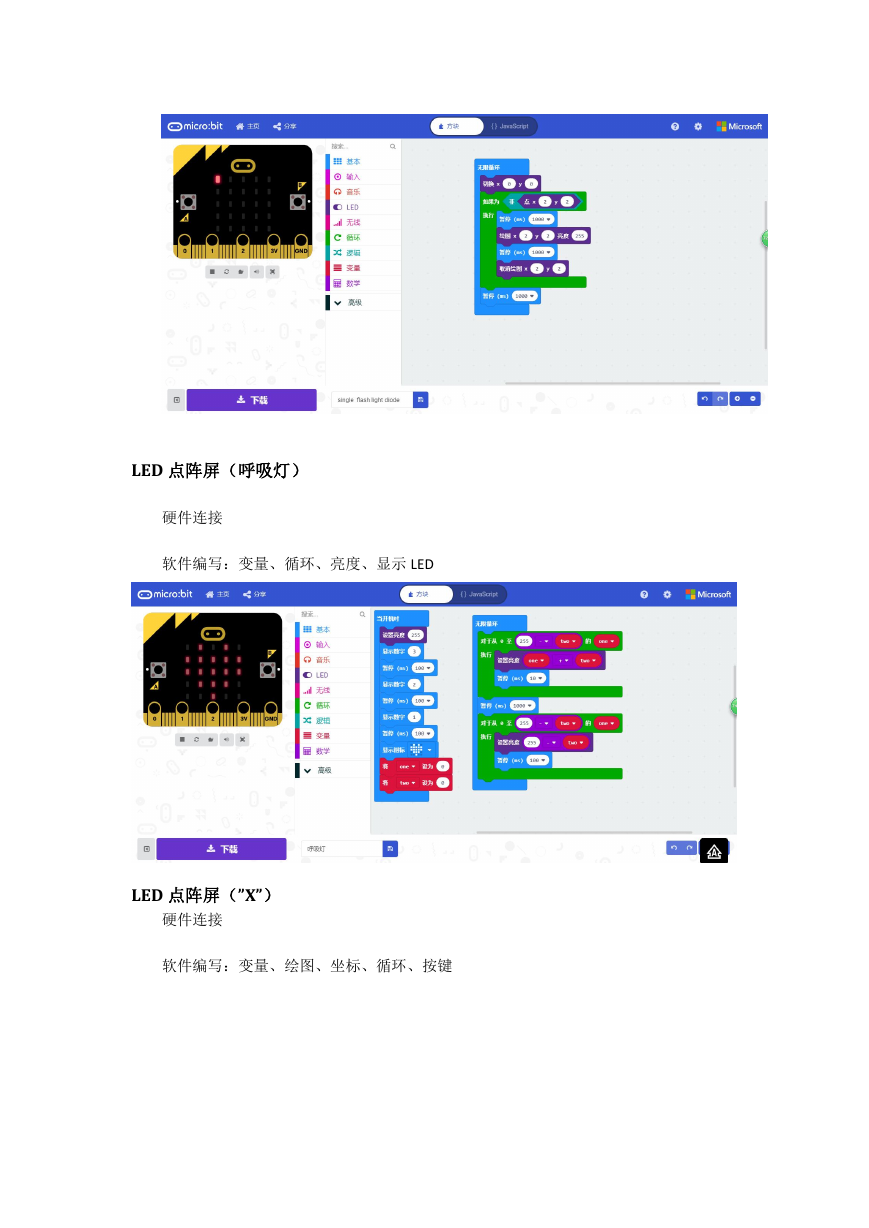

LED 点阵屏（呼吸灯）硬件连接软件编写：变量、循环、亮度、显示 LED LED 点阵屏（”X”）硬件连接软件编写：变量、绘图、坐标、循环、按键

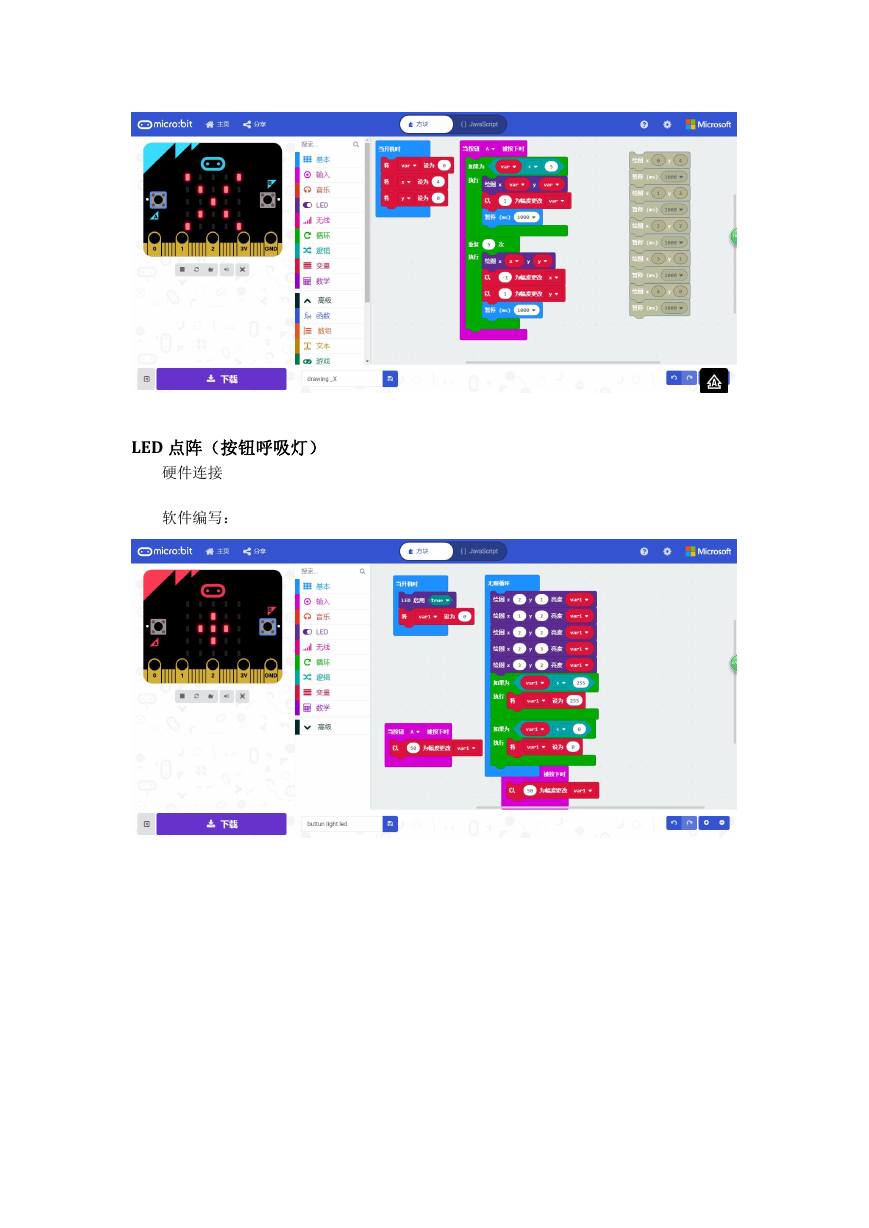

LED 点阵（按钮呼吸灯）硬件连接软件编写：

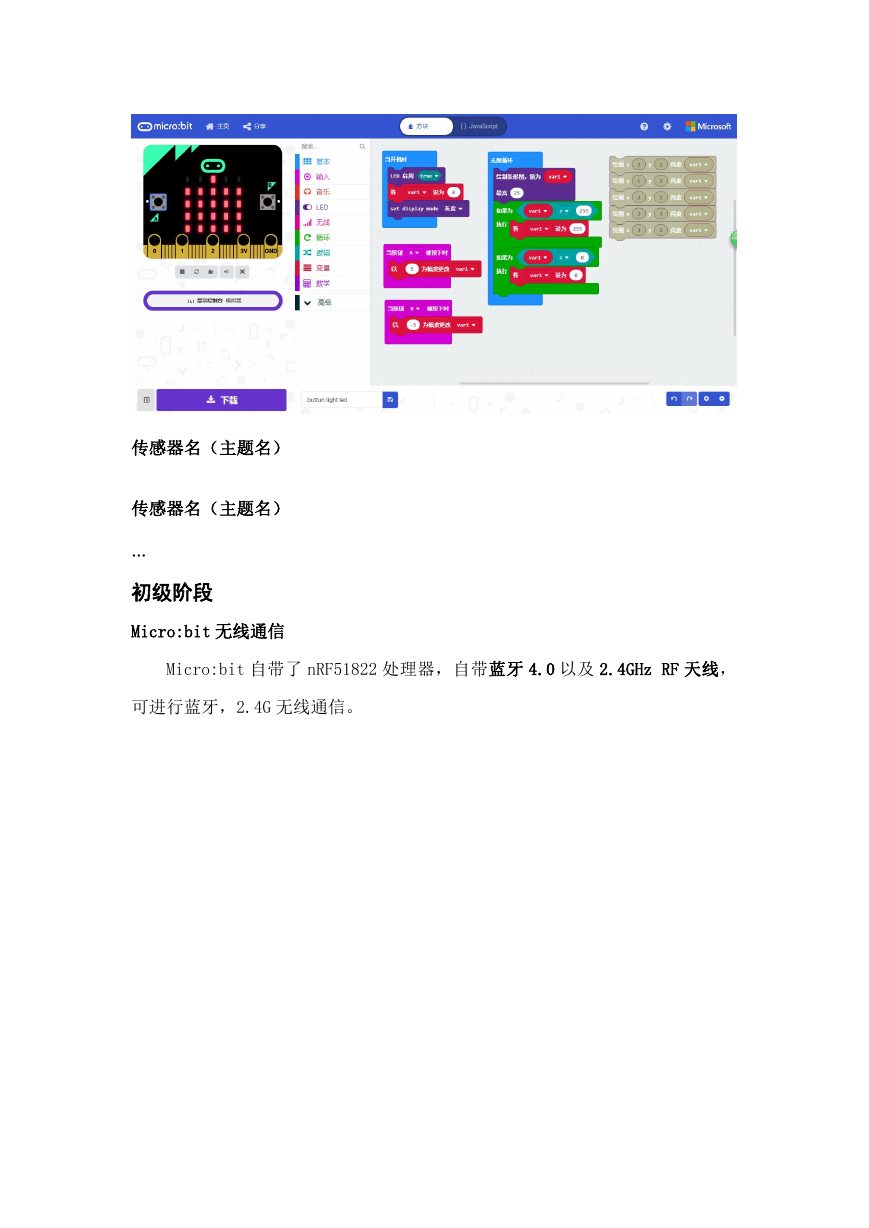

传感器名（主题名）传感器名（主题名） … 初级阶段 Micro:bit 无线通信 Micro:bit 自带了 nRF51822 处理器，自带蓝牙 4.0 以及 2.4GHz RF 天线，可进行蓝牙，2.4G 无线通信。

 2.4G 无线通信  蓝牙 4.0 蓝牙一般用来发送数据至手机 APP，或者接收手机发送过来的遥控数据。 Micro:bit 不能同时使用蓝牙与 2.4G 无线通信，默认只采用 2.4G 无线通信，并且禁用了蓝牙通信，若要使用蓝牙通信，则需添加蓝牙通信软件包，并将自动禁用 2.4G 无线通信软件包。添加蓝牙软件包的方法：功能分类区域 – 扩展 – BlueTooth （详情请参考网址 http://www.waveshare.net/study/article-857-1.html）地磁传感器（） Micro:bit 采用的是 Freescale MAG3110 三轴磁力计，I2C 接口与外部通信，量程为±1000µT，最大数据更新速率为 80Hz，与加速计结合使用可在任意姿态下计算方位。在 Micro:bit 中，磁力检测，指南针积木块均用到了磁力计模块，我们先介绍指南针，然后查看磁力计原始数据。校准：tilt to fill screen
