    1引言
    1.1编写目的
    1.2背景
    1.3定义
    1.4预期读者和阅读建议
    1.5参考资料
    2总体设计
    2.1需求规定
    2.2运行环境
    2.3基本和设计概念和处理流程
    2.4结构
    2.5功能需求与程序的关系
    2.6人工处理过程
    2.7尚未解决的问题
    3接口设计
    3.1用户接口
    3.2外部接口
    3.3内部接口
    4运行设计
    4.1运行模块组合
    4.2运行控制
    4.3运行时间
    5系统数据结构设计
    5.1逻辑结构设计要点
    5.2物理结构设计要点
    5.3数据结构与程序的关系
    6系统出错处理设计
    6.1出错信息
    6.2补救措施
    6.3系统维护设计

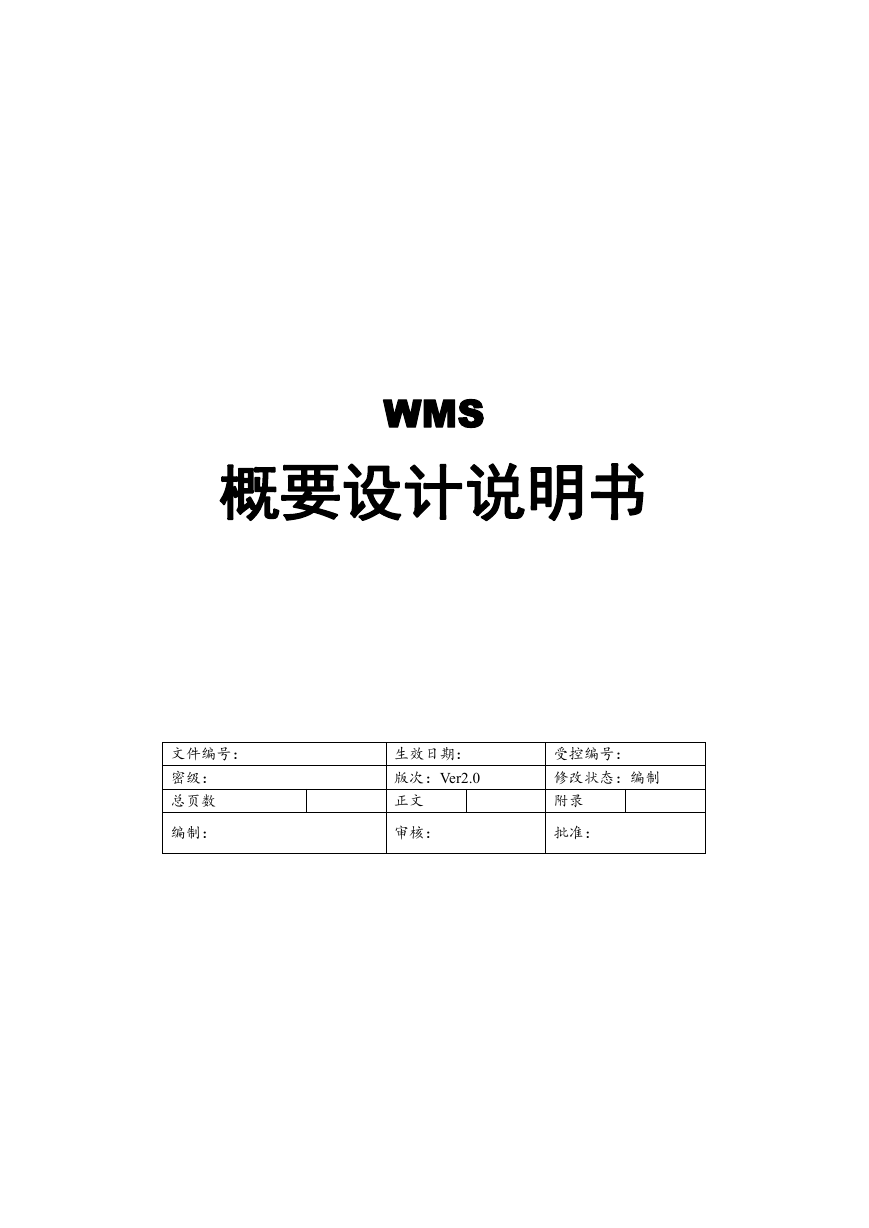

    WMS 概要设计说明书 文件编号： 密级： 总页数 编制： 生效日期： 版次：Ver2.0 正文 受控编号： 修改状态：编制 附录 审核： 批准：
    1 引言 ................................................................................................................................................. 3 1.1 编写目的 .............................................................................................................................. 3 1.2 背景 ...................................................................................................................................... 3 1.3 定义 ...................................................................................................................................... 3 1.4 参考资料 .............................................................................................................................. 3 2 总体设计 ......................................................................................................................................... 4 2.1 需求规定 .............................................................................................................................. 4 2.2 运行环境 .............................................................................................................................. 4 2.3 基本设计概念和处理流程..................................................................................................4 2.4 结构 ...................................................................................................................................... 5 2.5 功能器求与程序的关系 ....................................................................................................13 2.6 人工处理过程 .................................................................................................................... 13 2.7 尚未问决的问题................................................................................................................ 13 3 接口设计 ....................................................................................................................................... 13 3.1 用户接口 ............................................................................................................................ 13 3.2 外部接口 ............................................................................................................................ 13 3.3 内部接口 ............................................................................................................................ 13 4 运行设计 ....................................................................................................................................... 14 4.1 运行模块组合 .................................................................................................................... 14 4.2 运行控制 ............................................................................................................................ 14 4.3 运行时间 ............................................................................................................................ 14 5 系统数据结构设计 ....................................................................................................................... 14 5.1 逻辑结构设计要点 ............................................................................................................ 14 5.2 物理结构设计要点 ............................................................................................................ 14 5.3 数据结构与程序的关系 ....................................................................................................14 6 系统出错处理设计 ....................................................................................................................... 14 6.1 出错信息 ............................................................................................................................ 14 6.2 补救措施 ............................................................................................................................ 15 6.3 系统维护设计 .................................................................................................................... 15

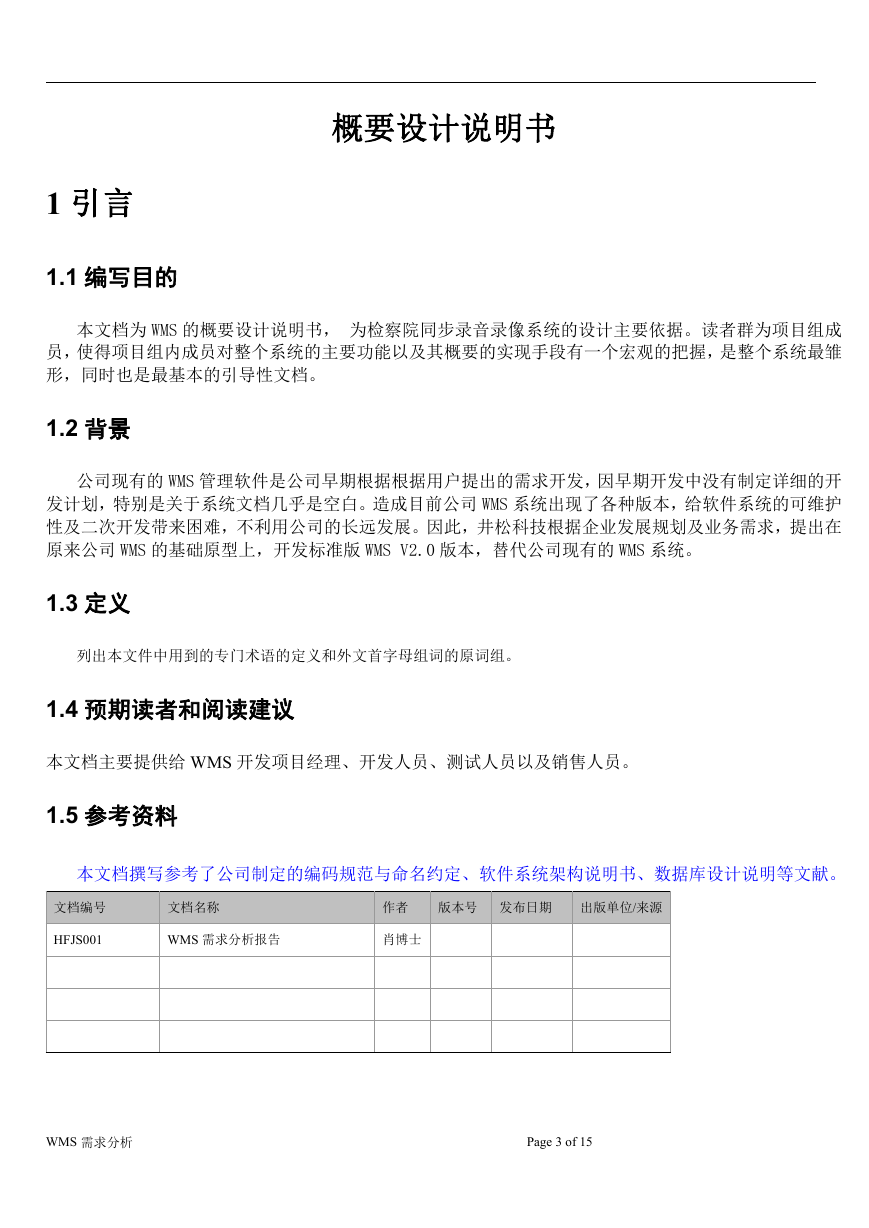

    概要设计说明书 1 引言 1.1 编写目的 本文档为 WMS 的概要设计说明书， 为检察院同步录音录像系统的设计主要依据。读者群为项目组成 员，使得项目组内成员对整个系统的主要功能以及其概要的实现手段有一个宏观的把握，是整个系统最雏 形，同时也是最基本的引导性文档。 1.2 背景 公司现有的 WMS 管理软件是公司早期根据根据用户提出的需求开发，因早期开发中没有制定详细的开 发计划，特别是关于系统文档几乎是空白。造成目前公司 WMS 系统出现了各种版本，给软件系统的可维护 性及二次开发带来困难，不利用公司的长远发展。因此，井松科技根据企业发展规划及业务需求，提出在 原来公司 WMS 的基础原型上，开发标准版 WMS V2.0 版本，替代公司现有的 WMS 系统。 1.3 定义 列出本文件中用到的专门术语的定义和外文首字母组词的原词组。 1.4 预期读者和阅读建议 本文档主要提供给 WMS 开发项目经理、开发人员、测试人员以及销售人员。 1.5 参考资料 本文档撰写参考了公司制定的编码规范与命名约定、软件系统架构说明书、数据库设计说明等文献。 文档编号 文档名称 作者 版本号 发布日期 出版单位/来源 HFJS001 WMS 需求分析报告 肖博士 WMS 需求分析 Page 3 of 15
    2 总体设计 2.1 需求规定 2.2 运行环境 A. 操作系统：Windows 2000/XP/2003 B. 数据库： MS Server 2005 2.3 基本和设计概念和处理流程 WMS 和上层 ERP 之间采用接口进行交换，可以采用以下 2 中方式： 1、中间表，ERP 向中间表插入相应记录数据，WMS 从中间表抽取数据； 2、WebService 3、文件格式，ERP 按规定的格式将 WMS 需要的数据生成格式文件（如文本文件，XML 文件等），然后存放在特定 目录下，WMS 需要时从该目录获取文件并提前数据生成记录。 4、（SAP）API MCT 系统之间采用消息驱动模式 WMS 和 MCT 之间的通过消息进行交互，交互时采用应答模式，请求方发出请求，应答方收到请求后进行处理，然 后将处理结果告知请求方。请求方根据处理结果决定下一步流程，如果请求方发出请求后，应答方在一定的时间内没有 应答，应视为请求失败，系统将尝试重新请求，尝试一定的次数，如 3 次后任然失败，系统将向用户告知本次操作失败 已经失败的原因。有用户决定后续工作。 WMS 需求分析 Page 4 of 15

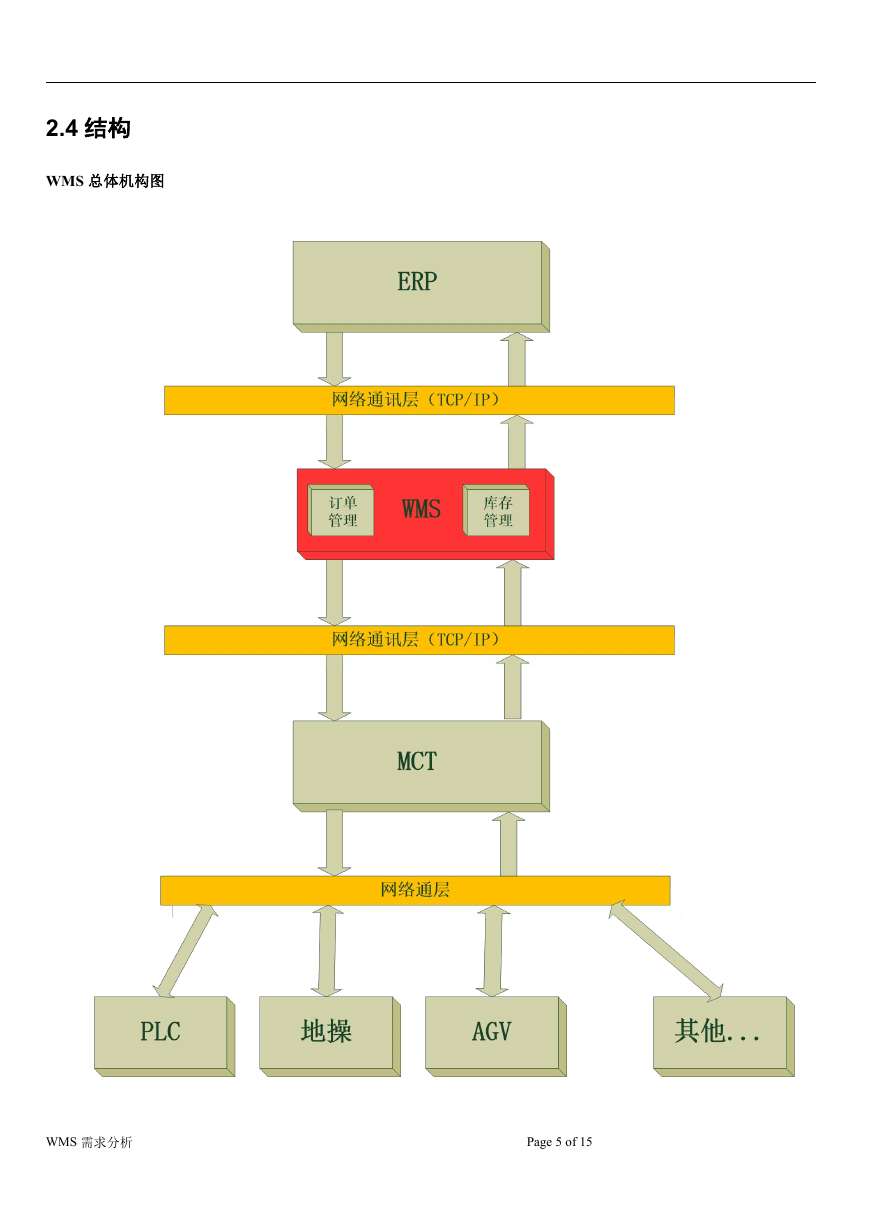

    2.4 结构 WMS 总体机构图 WMS 需求分析 Page 5 of 15
    WMS 总体流程图 WMS 总体功能结构图 WMS(V2.0) 系统设置 客户管理 供 应 商 管 物料管理 订单管理 仓库管理 设备管理 接口管理 物料管理 WMS 需求分析 报表管理 UI 展示 图形驱动 Page 6 of 15
    物料管理 物料组维护 物料条码维护 物料电子标签 维护 物料维护 供应商管理 供应商管理 供应商信息 供应商物料 供应商 供应商 物料批次管理 往来明细账 客户管理 客户信息 客户管理 客户 往来明细账 WMS 需求分析 Page 7 of 15

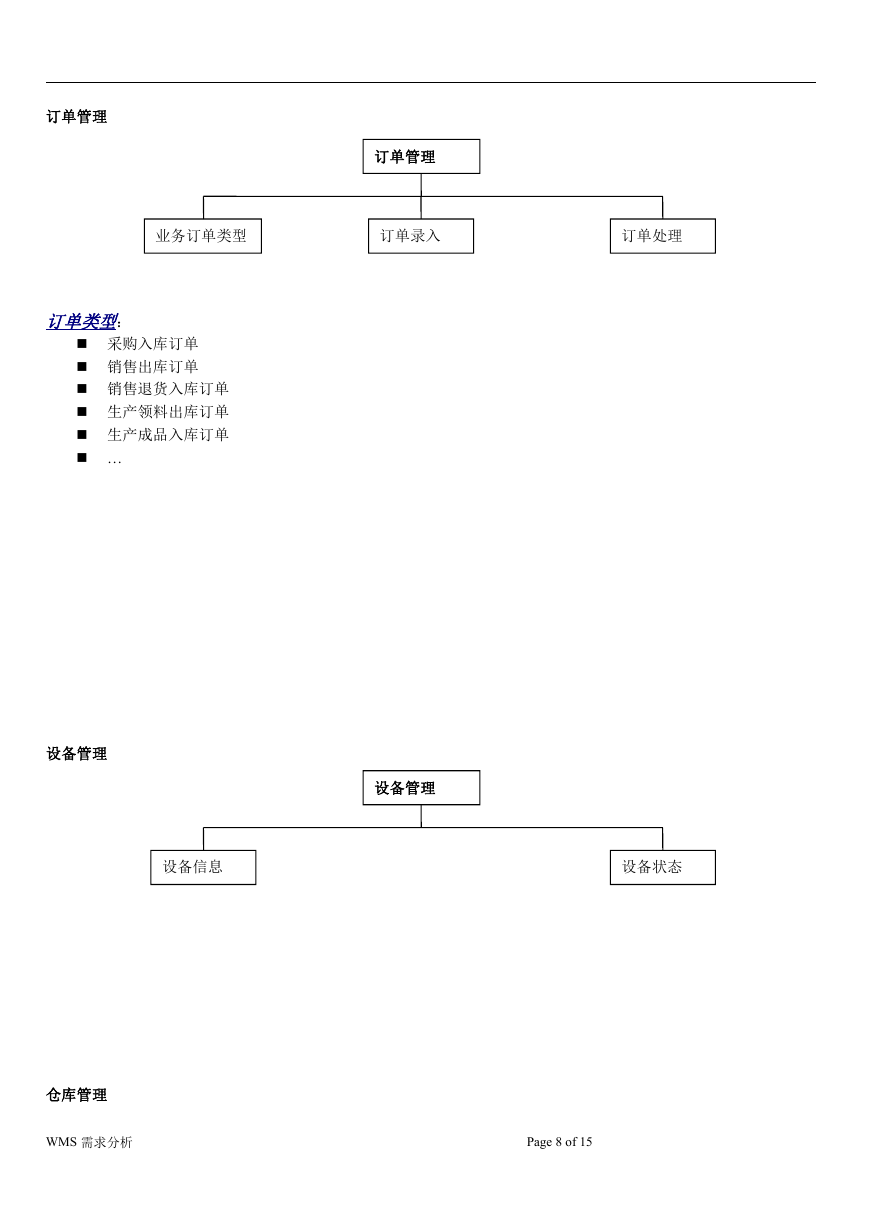

    订单管理 订单管理 业务订单类型 订单录入 订单处理 订单类型：  采购入库订单  销售出库订单  销售退货入库订单  生产领料出库订单  生产成品入库订单  … 设备管理 设备管理 设备信息 设备状态 仓库管理 WMS 需求分析 Page 8 of 15
