Android开发之天气趋势折线图 开发之天气趋势折线图 在开发天气APP的时候会要显示多天的信息，所以加一个折线图来显示一下天气变化趋势是很不错的效果，本 文详细介绍了开发过程，下面一起来看看。 先来看下效果： 先来看下效果： 控件内容比较简单，就是一个普通的折线图，上下分别带有数字，点击的时候显示当天温度的差值。 创建一个类继承自View，并添加两个构造方法： 创建一个类继承自 ，并添加两个构造方法： public class TrendGraph extends View { public TrendGraph(Context context) { // 在java代码中创建调用 super(context); } public TrendGraph(Context context, AttributeSet attrs) { // 在xml中创建调用 super(context, attrs); } } 因为这里不需要考虑wrap_content的情况，所以onMeasure方法不需重写，关键的是onDraw，而onDraw方法其实也不困 难，只需要确定好每个点的具体位置就好，因为连线也是需要点的坐标，代码比较啰嗦，可以略过： @Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); if (mElements == null || mElements.size() == 0) { return; } double max_up = getMaxUp(); double min_down = getMinDown(); canvas.setDrawFilter(mDrawFilter); mPaint.setStrokeWidth(lineWeith); float width = getWidth(); float grap = width / mElements.size(); float textSize = mTextPaint.getTextSize(); int textMargin = circleRadius * 2; float margin_top = textSize + 2 * textMargin; Log.d(TAG, "onDraw: " + margin_top + "|" + textSize); float height = getHeight() - 2 * margin_top; for (int i = 0; i < mElements.size() - 1; i++) { float startX = i * grap + grap / 2; 

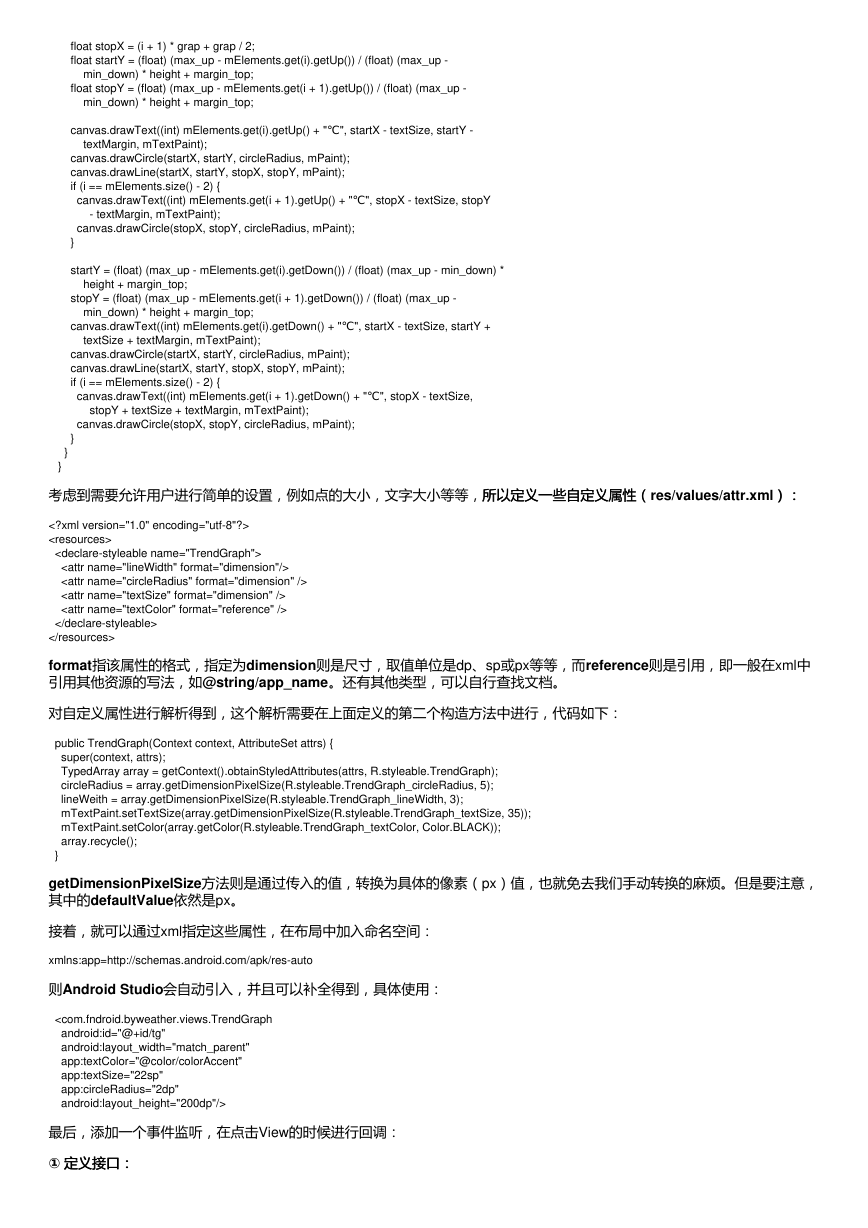

float stopX = (i + 1) * grap + grap / 2; float startY = (float) (max_up - mElements.get(i).getUp()) / (float) (max_up - min_down) * height + margin_top; float stopY = (float) (max_up - mElements.get(i + 1).getUp()) / (float) (max_up - min_down) * height + margin_top; canvas.drawText((int) mElements.get(i).getUp() + "℃", startX - textSize, startY - textMargin, mTextPaint); canvas.drawCircle(startX, startY, circleRadius, mPaint); canvas.drawLine(startX, startY, stopX, stopY, mPaint); if (i == mElements.size() - 2) { canvas.drawText((int) mElements.get(i + 1).getUp() + "℃", stopX - textSize, stopY - textMargin, mTextPaint); canvas.drawCircle(stopX, stopY, circleRadius, mPaint); } startY = (float) (max_up - mElements.get(i).getDown()) / (float) (max_up - min_down) * height + margin_top; stopY = (float) (max_up - mElements.get(i + 1).getDown()) / (float) (max_up - min_down) * height + margin_top; canvas.drawText((int) mElements.get(i).getDown() + "℃", startX - textSize, startY + textSize + textMargin, mTextPaint); canvas.drawCircle(startX, startY, circleRadius, mPaint); canvas.drawLine(startX, startY, stopX, stopY, mPaint); if (i == mElements.size() - 2) { canvas.drawText((int) mElements.get(i + 1).getDown() + "℃", stopX - textSize, stopY + textSize + textMargin, mTextPaint); canvas.drawCircle(stopX, stopY, circleRadius, mPaint); } } } 考虑到需要允许用户进行简单的设置，例如点的大小，文字大小等等，所以定义一些自定义属性（ 所以定义一些自定义属性（res/values/attr.xml）：）： format指该属性的格式，指定为dimension则是尺寸，取值单位是dp、sp或px等等，而reference则是引用，即一般在xml中 引用其他资源的写法，如@string/app_name。还有其他类型，可以自行查找文档。 对自定义属性进行解析得到，这个解析需要在上面定义的第二个构造方法中进行，代码如下： public TrendGraph(Context context, AttributeSet attrs) { super(context, attrs); TypedArray array = getContext().obtainStyledAttributes(attrs, R.styleable.TrendGraph); circleRadius = array.getDimensionPixelSize(R.styleable.TrendGraph_circleRadius, 5); lineWeith = array.getDimensionPixelSize(R.styleable.TrendGraph_lineWidth, 3); mTextPaint.setTextSize(array.getDimensionPixelSize(R.styleable.TrendGraph_textSize, 35)); mTextPaint.setColor(array.getColor(R.styleable.TrendGraph_textColor, Color.BLACK)); array.recycle(); } getDimensionPixelSize方法则是通过传入的值，转换为具体的像素（px）值，也就免去我们手动转换的麻烦。但是要注意， 其中的defaultValue依然是px。 接着，就可以通过xml指定这些属性，在布局中加入命名空间： xmlns:app=http://schemas.android.com/apk/res-auto 则Android Studio会自动引入，并且可以补全得到，具体使用： 最后，添加一个事件监听，在点击View的时候进行回调： ① 定义接口： 定义接口： 

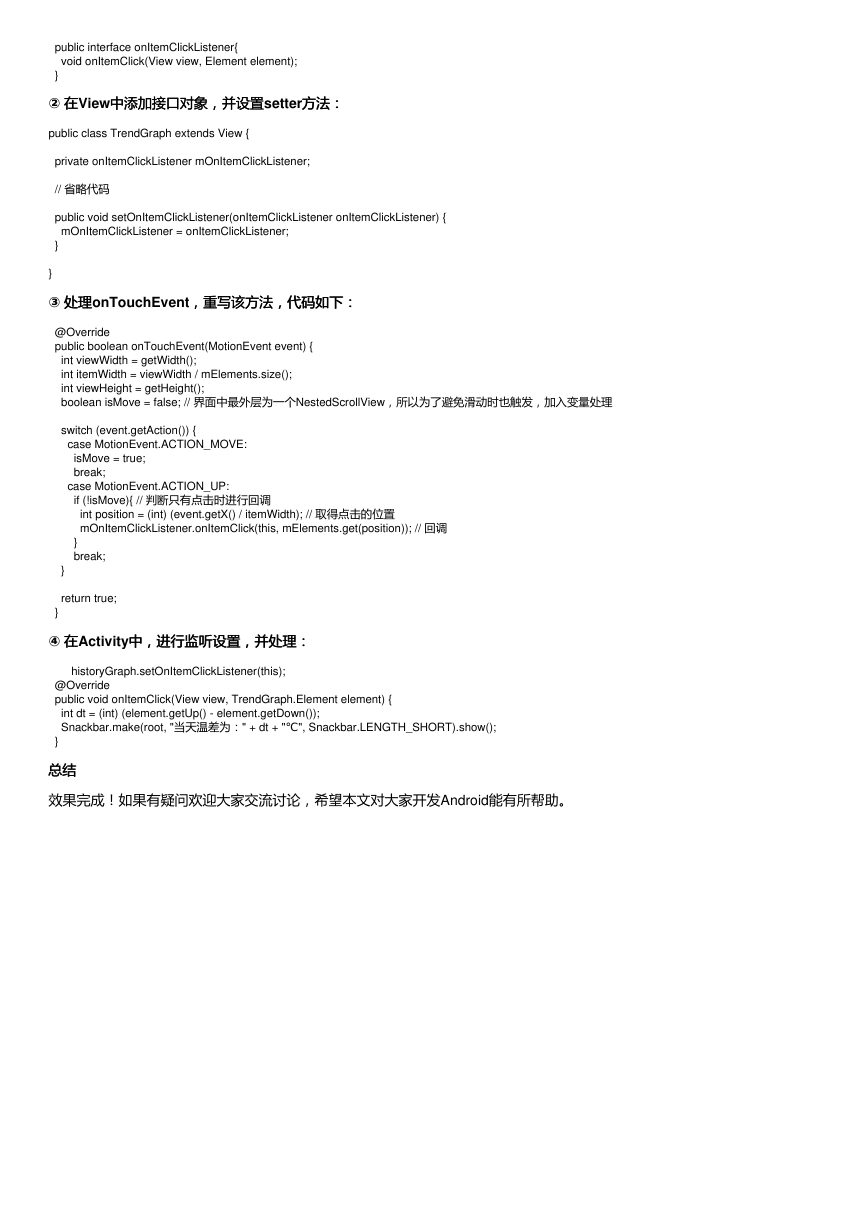

public interface onItemClickListener{ void onItemClick(View view, Element element); } ② 在在View中添加接口对象，并设置 中添加接口对象，并设置setter方法：方法： public class TrendGraph extends View { private onItemClickListener mOnItemClickListener; // 省略代码 public void setOnItemClickListener(onItemClickListener onItemClickListener) { mOnItemClickListener = onItemClickListener; } } ③ 处理处理onTouchEvent，重写该方法，代码如下： ，重写该方法，代码如下： @Override public boolean onTouchEvent(MotionEvent event) { int viewWidth = getWidth(); int itemWidth = viewWidth / mElements.size(); int viewHeight = getHeight(); boolean isMove = false; // 界面中最外层为一个NestedScrollView，所以为了避免滑动时也触发，加入变量处理 switch (event.getAction()) { case MotionEvent.ACTION_MOVE: isMove = true; break; case MotionEvent.ACTION_UP: if (!isMove){ // 判断只有点击时进行回调 int position = (int) (event.getX() / itemWidth); // 取得点击的位置 mOnItemClickListener.onItemClick(this, mElements.get(position)); // 回调 } break; } return true; } ④ 在在Activity中，进行监听设置，并处理： 中，进行监听设置，并处理： 　　historyGraph.setOnItemClickListener(this); @Override public void onItemClick(View view, TrendGraph.Element element) { int dt = (int) (element.getUp() - element.getDown()); Snackbar.make(root, "当天温差为：" + dt + "℃", Snackbar.LENGTH_SHORT).show(); } 总结总结 效果完成！如果有疑问欢迎大家交流讨论，希望本文对大家开发Android能有所帮助。
