2007 年二级注册结构工程师专业考试真题及答案上午卷
题 1~8:某五层现浇钢筋混凝土框架结构多层办公楼,安全等级为二级,框架抗震等级为二
级,其局部平面布置图与计算简图如图 3-1 所示。框架柱截面尺寸均为 b×h=450mm×600mm;
框架梁截面尺寸均为 b×h=300mm×550mm,其自重为 4.5kN/m;次梁截面尺寸均为
b×h=200mm×450mm,其自重为 3.5kN/m;混凝土强度等级均为 C30,梁、柱纵向钢筋采用
HRB335 级钢筋,梁、柱箍筋采用 HPB235 级钢筋。2~5 层楼面永久荷载标准值为 5.5kN/m2,
可变荷载标准值为 2.5kN/m2;屋面永久荷载标准值为 6.5kN/m2,可变荷载标准值为 0.5kN/m2;
除屋面梁外,其他各层框架梁上均作用有均布永久线荷载,其标准值为 6.0kN/m。在计算以下
各题时均不考虑梁、柱的尺寸效应影响,楼(屋)面永久荷载标准值已包括板自重、粉刷及吊顶
等。
1 试问:在计算简图 18.000m 标高处,次梁 L1 作用在主梁 KL1 上的集中荷载设计值 F
(kN),应与下列何项数值最为接近?
提示:①当板长边/板短边>2 时,按单向板推导荷
载。②次梁 L1 在中间支座处的剪力系数为 0.625。
(A)211
(B)224
(C)256
(D)268

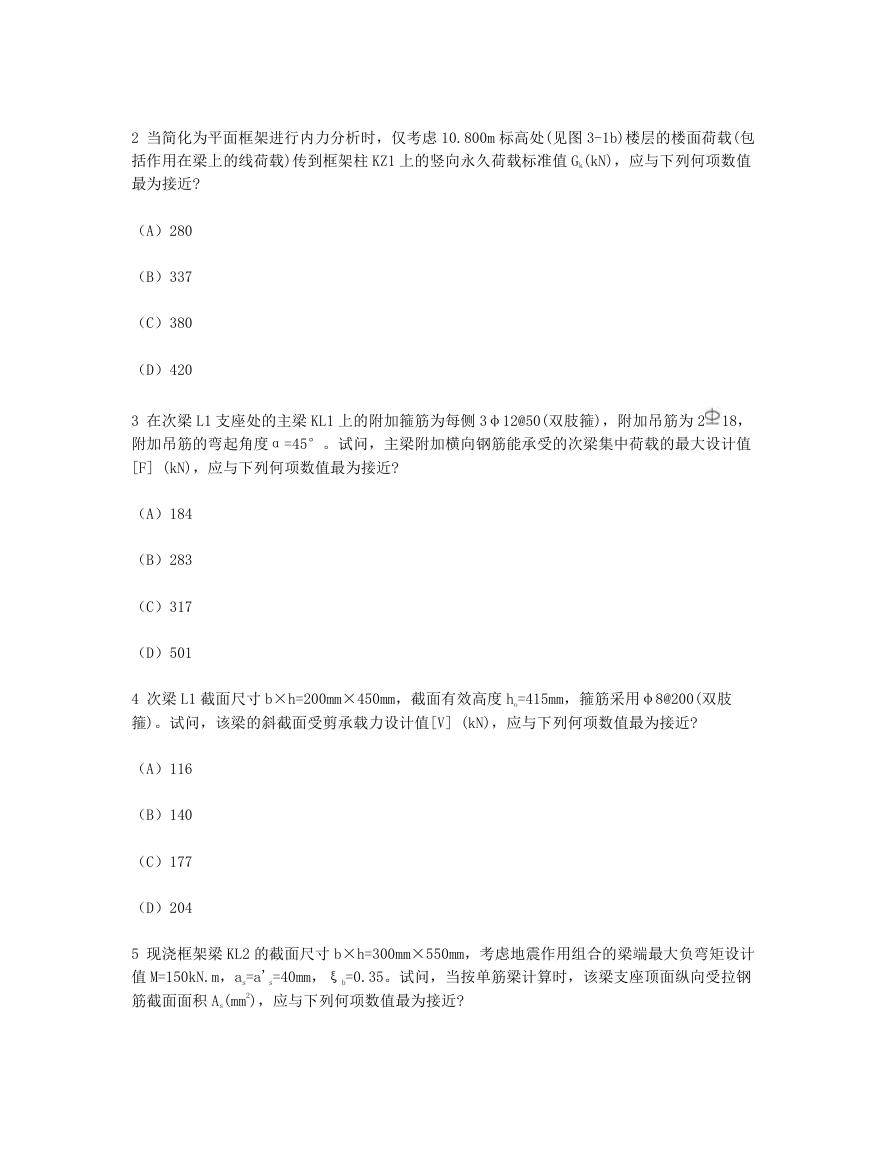

2 当简化为平面框架进行内力分析时,仅考虑 10.800m 标高处(见图 3-1b)楼层的楼面荷载(包
括作用在梁上的线荷载)传到框架柱 KZ1 上的竖向永久荷载标准值 Gk(kN),应与下列何项数值
最为接近?
(A)280
(B)337
(C)380
(D)420
3 在次梁 L1 支座处的主梁 KL1 上的附加箍筋为每侧 3φ12@50(双肢箍),附加吊筋为 2
18,
附加吊筋的弯起角度α=45°。试问,主梁附加横向钢筋能承受的次梁集中荷载的最大设计值
[F] (kN),应与下列何项数值最为接近?
(A)184
(B)283
(C)317
(D)501
4 次梁 L1 截面尺寸 b×h=200mm×450mm,截面有效高度 ho=415mm,箍筋采用φ8@200(双肢
箍)。试问,该梁的斜截面受剪承载力设计值[V] (kN),应与下列何项数值最为接近?
(A)116
(B)140
(C)177
(D)204
5 现浇框架梁 KL2 的截面尺寸 b×h=300mm×550mm,考虑地震作用组合的梁端最大负弯矩设计
值 M=150kN.m,as=a's=40mm,ξb=0.35。试问,当按单筋梁计算时,该梁支座顶面纵向受拉钢
筋截面面积 As(mm2),应与下列何项数值最为接近?
(A)1144
(B)1452
(C)1609
(D)1833

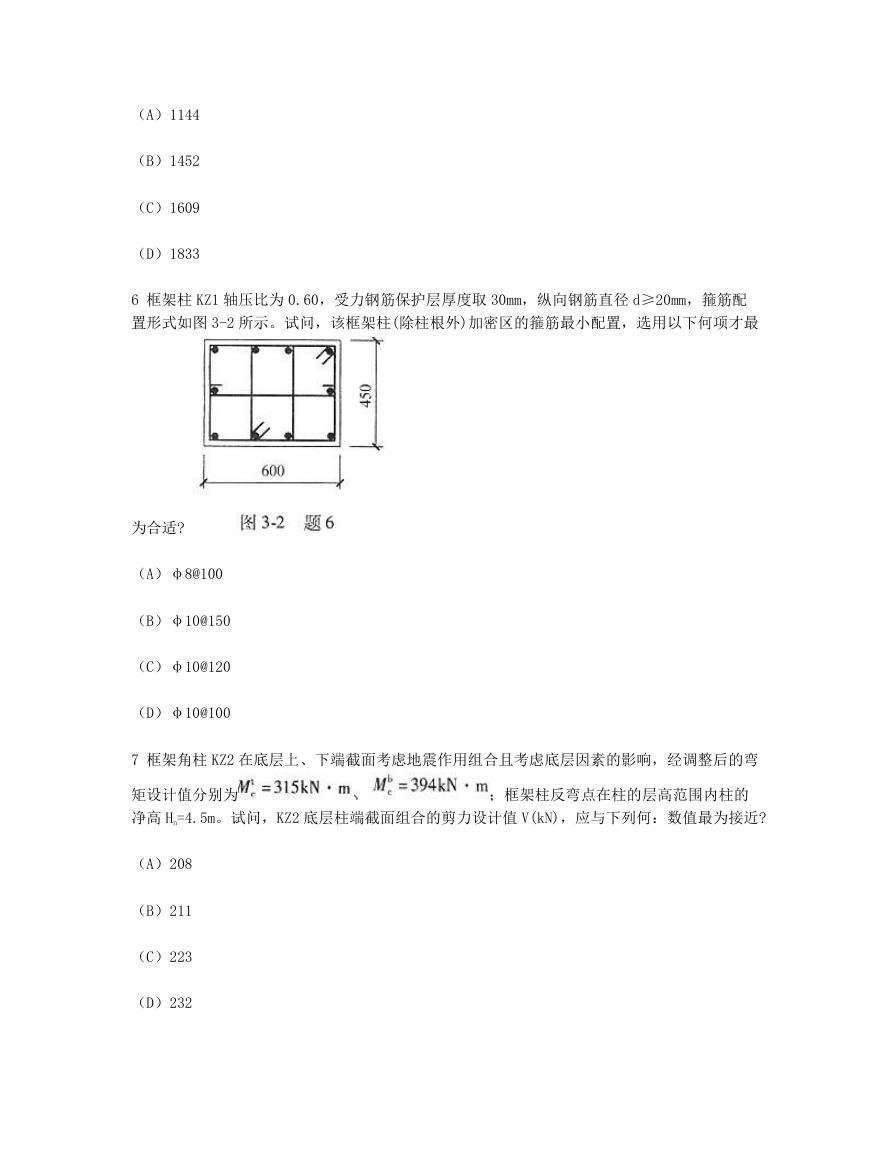

6 框架柱 KZ1 轴压比为 0.60,受力钢筋保护层厚度取 30mm,纵向钢筋直径 d≥20mm,箍筋配
置形式如图 3-2 所示。试问,该框架柱(除柱根外)加密区的箍筋最小配置,选用以下何项才最
为合适?
(A)φ8@100
(B)φ10@150
(C)φ10@120
(D)φ10@100
7 框架角柱 KZ2 在底层上、下端截面考虑地震作用组合且考虑底层因素的影响,经调整后的弯
矩设计值分别为
净高 Hn=4.5m。试问,KZ2 底层柱端截面组合的剪力设计值 V(kN),应与下列何:数值最为接近?
;框架柱反弯点在柱的层高范围内柱的
(A)208
(B)211
(C)223
(D)232
8 框架顶层端节点如图 3-3 所示,计算时按刚接考虑,梁上部受拉钢筋为 4
部纵向钢筋和柱外侧纵向钢筋的搭接长度 l1mm),取以下何项数值最为恰当?
20。试问,梁上
(A)1250
(B)1310
(C)1440
(D)1640
9 一类环境中,设计使用年限为 100 年的预应力混凝土梁,其最低混凝土强度等级和混凝土
保护层厚度,取以下何项数值为妥?
(A)C40,35mm
(B)C40,25mm
(C)C30,35mm
(D)C30,25mm
10 某次梁截面尺寸为 6×h=300mm×600mm,混凝土强度等级为 C30,梁箍筋采用 HPB235 级
钢筋,属弯剪扭构件。经计算可按构造要求配置箍筋。试问,该梁箍筋的最小配置选用以下何
项最为恰当?
(A)φ8@300(双肢)
(B)φ8@250(双肢)
(C)φ8@200(双肢)
(D)φ8@150(双肢)

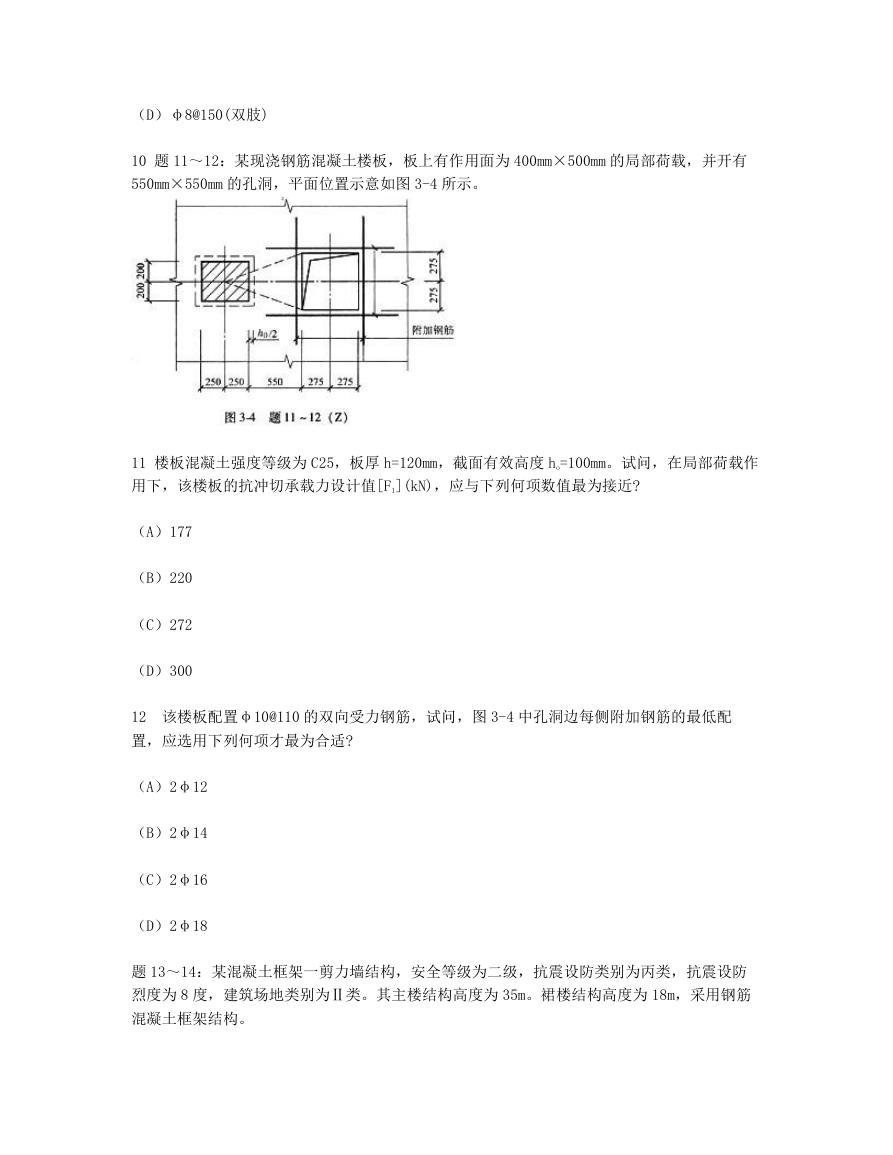

10 题 11~12:某现浇钢筋混凝土楼板,板上有作用面为 400mm×500mm 的局部荷载,并开有
550mm×550mm 的孔洞,平面位置示意如图 3-4 所示。
11 楼板混凝土强度等级为 C25,板厚 h=120mm,截面有效高度 ho=100mm。试问,在局部荷载作
用下,该楼板的抗冲切承载力设计值[F1](kN),应与下列何项数值最为接近?
(A)177
(B)220
(C)272
(D)300
12 该楼板配置φ10@110 的双向受力钢筋,试问,图 3-4 中孔洞边每侧附加钢筋的最低配
置,应选用下列何项才最为合适?
(A)2φ12
(B)2φ14
(C)2φ16
(D)2φ18
题 13~14:某混凝土框架一剪力墙结构,安全等级为二级,抗震设防类别为丙类,抗震设防
烈度为 8 度,建筑场地类别为Ⅱ类。其主楼结构高度为 35m。裙楼结构高度为 18m,采用钢筋
混凝土框架结构。

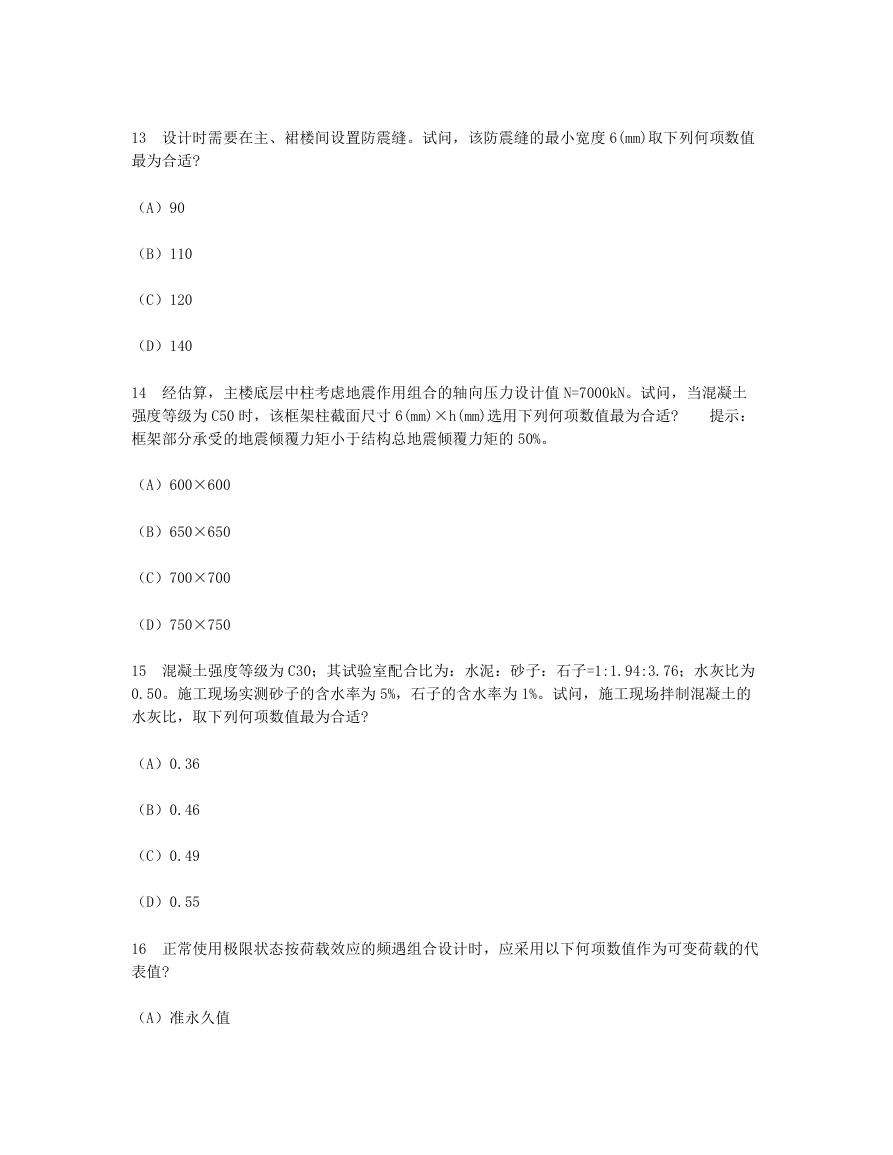

13 设计时需要在主、裙楼间设置防震缝。试问,该防震缝的最小宽度 6(mm)取下列何项数值
最为合适?
(A)90
(B)110
(C)120
(D)140
14 经估算,主楼底层中柱考虑地震作用组合的轴向压力设计值 N=7000kN。试问,当混凝土
强度等级为 C50 时,该框架柱截面尺寸 6(mm)×h(mm)选用下列何项数值最为合适?
提示:
框架部分承受的地震倾覆力矩小于结构总地震倾覆力矩的 50%。
(A)600×600
(B)650×650
(C)700×700
(D)750×750
15 混凝土强度等级为 C30;其试验室配合比为:水泥:砂子:石子=1:1.94:3.76;水灰比为
0.50。施工现场实测砂子的含水率为 5%,石子的含水率为 1%。试问,施工现场拌制混凝土的
水灰比,取下列何项数值最为合适?
(A)0.36
(B)0.46
(C)0.49
(D)0.55
16 正常使用极限状态按荷载效应的频遇组合设计时,应采用以下何项数值作为可变荷载的代
表值?
(A)准永久值
(B)频遇值
(C)频遇值、准永久值
(D)标准值
17 关于混凝土结构中钢筋的连接,下列所述其中何项不妥?
(A)受力钢筋的接头宜设置在受力较小处
(B)轴心受拉及小偏心受拉构件,其纵向受力钢筋不得采用绑扎搭接接头
(C)需进行疲劳验算的构件,其纵向受拉钢筋不得采用绑扎搭接接头,也不宜采用焊接接头
(D)当受力钢筋的直径大于 25mm 时,不宜采用绑扎搭接接头
18 关于预应力混凝土框架结构的抗震设计要求,下列所述其中何项不妥?
提示:注意规
范中有关条文的文字勘误。
(A)框架的后张预应力构件宜采用有粘结预应力筋,后张预应力筋的锚具不宜设在梁柱节点
核心区
(B)后张预应力混凝土框架梁中,其梁端预应力配筋强度比,一级不宜大于 0.75,二级、三
级不宜大于 0.55
(C)预应力混凝土框架梁端纵向受拉钢筋按非预应力钢筋抗拉强度设计值换算的配筋率不宜
大于 2.5%
(D)预应力框架柱箍筋应沿柱全高加密
题 19~22:某厂房钢屋架下弦节点悬挂单轨吊车梁,按单跨简支构造,直线布置,计算跨度
取 L=6600mm,如图 3-5 所示。吊车梁上运行一台额定起重量为 3t 的 CD1 型电动葫芦,设备自
重标准值为 360kg。吊车梁选用 Q235-B 热轧普通工字钢Ⅰ32a,其截面特性 Wx=692×103mm3,
Ⅰx=11100×104mm4,自重 g=52.72kg/m。 对吊车梁作强度、稳定及变形验算时,考虑磨损影
响,截面模量及惯性矩应乘以折减系数 0.9,截面的塑性发展系数取γx=1.0。
19 要求对所选吊车梁作强度验算,计算截面无栓孔削弱。试问,梁跨中截面弯曲应力设计值
(N/mm2)应与下列何项数值最为接近?
(A)110.6
(B)117.4
(C)133.6
(D)145.1
20 若已知吊车梁在跨中无侧向支撑点,按受弯构件整体稳定验算时,试问,钢梁的整体稳定
性系数 应与下列何项数值最为接近? 提示:跨度 l 为非整(米)数值时,查表按线性内插法
计算。
(A)0.770
(B)0.806
(C)0.944
(D)1.070
21 要求对所选吊车梁作挠度验算。试问,其最大挠度与跨度的比值,与下列何项数值最为接
近?
