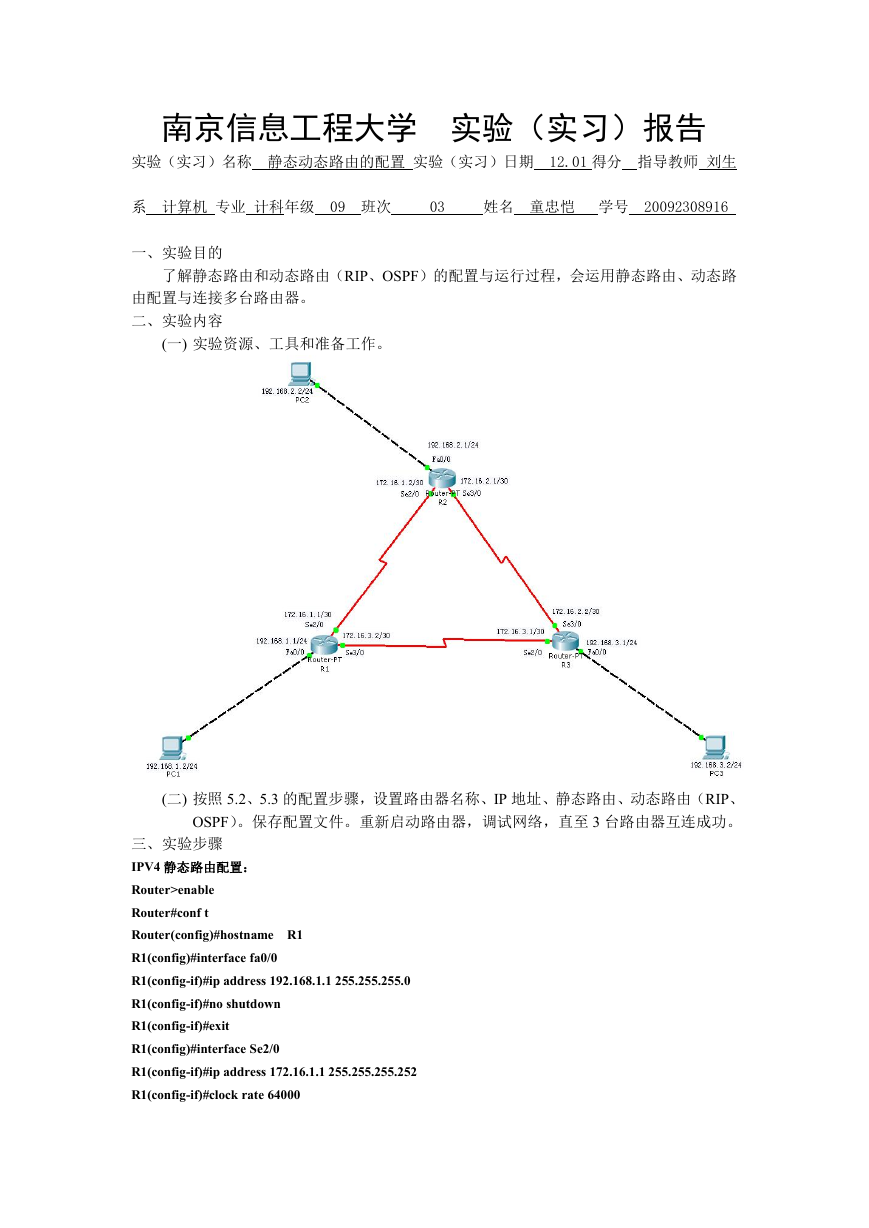

    南京信息工程大学 实验（实习）报告 实验（实习）名称 静态动态路由的配置 实验（实习）日期 12.01 得分 指导教师 刘生 系 计算机 专业 计科年级 09 班次 03 姓名 童忠恺 学号 20092308916 一、实验目的 了解静态路由和动态路由（RIP、OSPF）的配置与运行过程，会运用静态路由、动态路 由配置与连接多台路由器。 二、实验内容 (一) 实验资源、工具和准备工作。 (二) 按照 5.2、5.3 的配置步骤，设置路由器名称、IP 地址、静态路由、动态路由（RIP、 OSPF）。保存配置文件。重新启动路由器，调试网络，直至 3 台路由器互连成功。 三、实验步骤 IPV4 静态路由配置： Router>enable Router#conf t Router(config)#hostname R1 R1(config)#interface fa0/0 R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#interface Se2/0 R1(config-if)#ip address 172.16.1.1 255.255.255.252 R1(config-if)#clock rate 64000

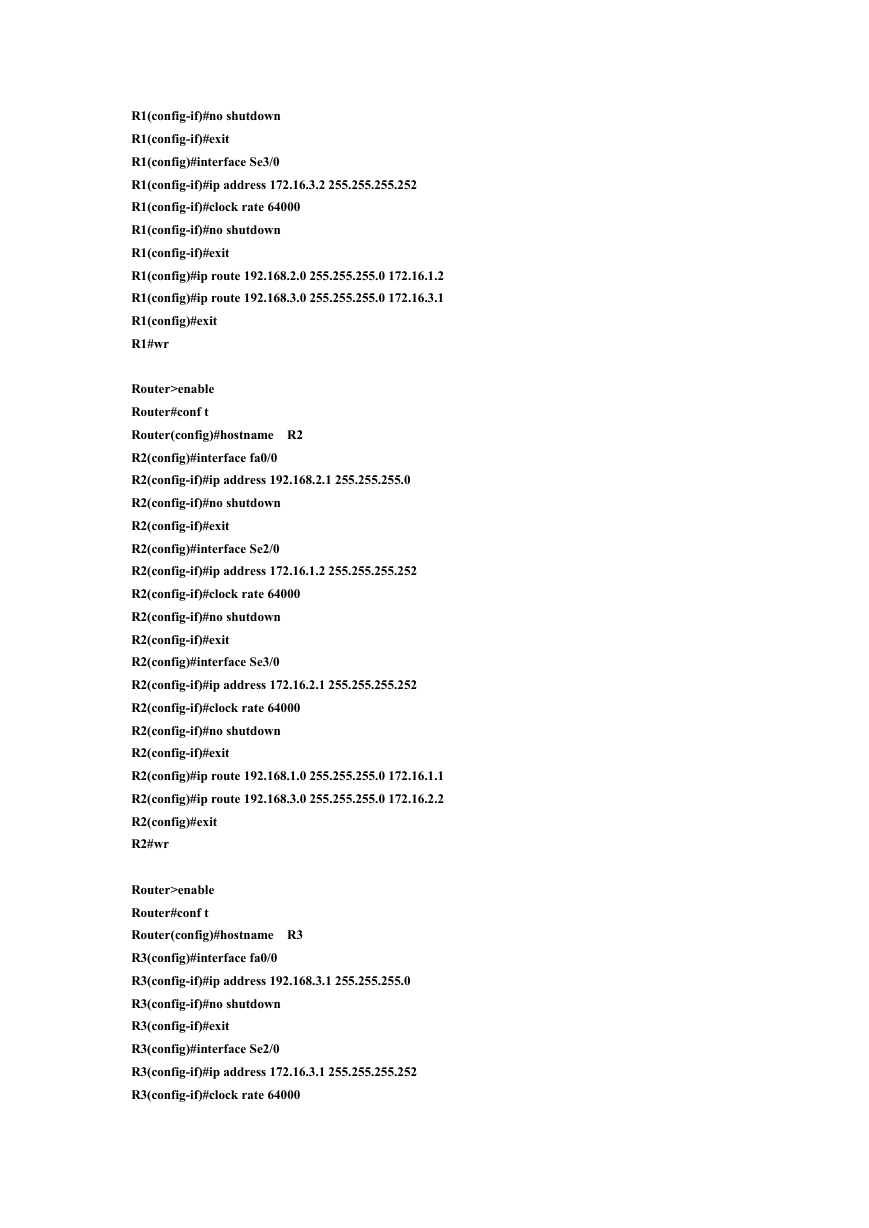

    R1(config-if)#no shutdown R1(config-if)#exit R1(config)#interface Se3/0 R1(config-if)#ip address 172.16.3.2 255.255.255.252 R1(config-if)#clock rate 64000 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#ip route 192.168.2.0 255.255.255.0 172.16.1.2 R1(config)#ip route 192.168.3.0 255.255.255.0 172.16.3.1 R1(config)#exit R1#wr Router>enable Router#conf t Router(config)#hostname R2 R2(config)#interface fa0/0 R2(config-if)#ip address 192.168.2.1 255.255.255.0 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#interface Se2/0 R2(config-if)#ip address 172.16.1.2 255.255.255.252 R2(config-if)#clock rate 64000 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#interface Se3/0 R2(config-if)#ip address 172.16.2.1 255.255.255.252 R2(config-if)#clock rate 64000 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.1 R2(config)#ip route 192.168.3.0 255.255.255.0 172.16.2.2 R2(config)#exit R2#wr Router>enable Router#conf t Router(config)#hostname R3 R3(config)#interface fa0/0 R3(config-if)#ip address 192.168.3.1 255.255.255.0 R3(config-if)#no shutdown R3(config-if)#exit R3(config)#interface Se2/0 R3(config-if)#ip address 172.16.3.1 255.255.255.252 R3(config-if)#clock rate 64000

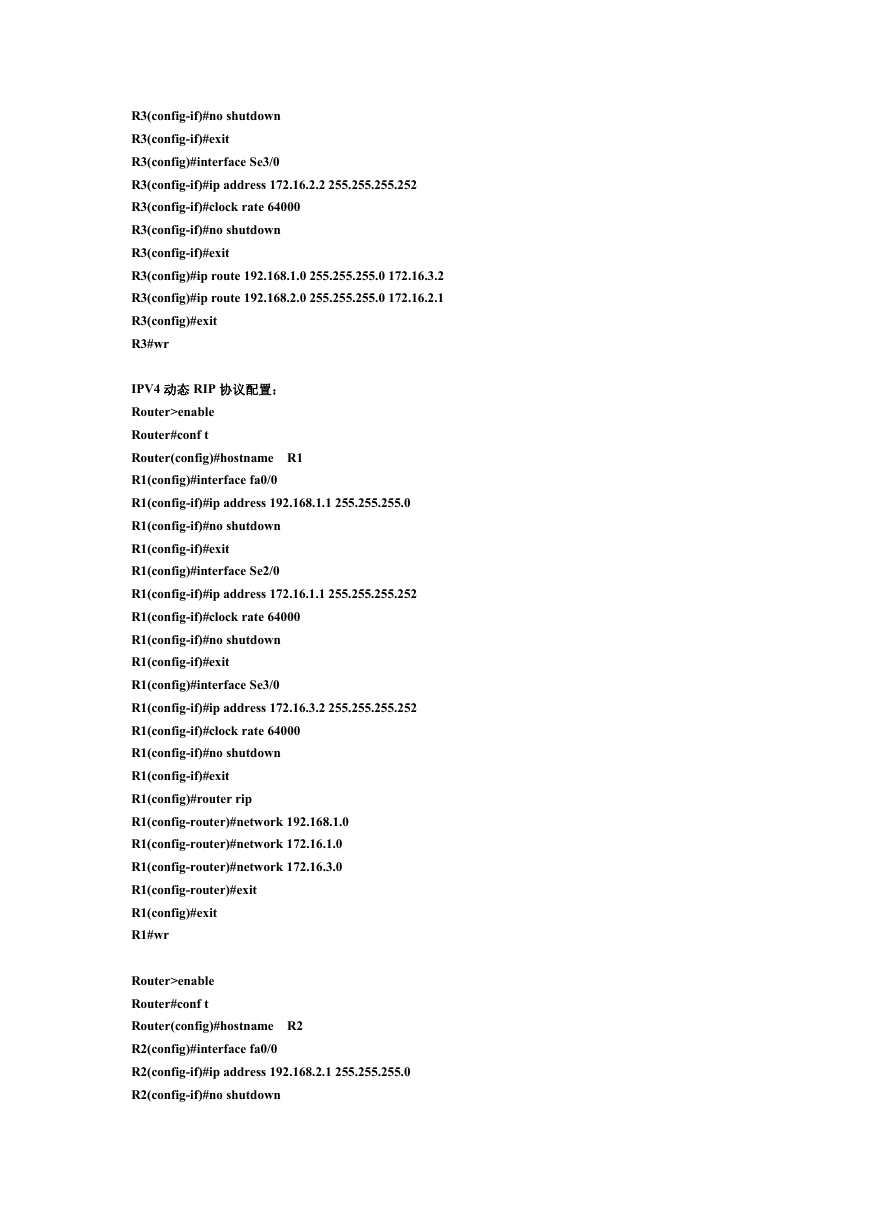

    R3(config-if)#no shutdown R3(config-if)#exit R3(config)#interface Se3/0 R3(config-if)#ip address 172.16.2.2 255.255.255.252 R3(config-if)#clock rate 64000 R3(config-if)#no shutdown R3(config-if)#exit R3(config)#ip route 192.168.1.0 255.255.255.0 172.16.3.2 R3(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.1 R3(config)#exit R3#wr IPV4 动态 RIP 协议配置： Router>enable Router#conf t Router(config)#hostname R1 R1(config)#interface fa0/0 R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#interface Se2/0 R1(config-if)#ip address 172.16.1.1 255.255.255.252 R1(config-if)#clock rate 64000 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#interface Se3/0 R1(config-if)#ip address 172.16.3.2 255.255.255.252 R1(config-if)#clock rate 64000 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#router rip R1(config-router)#network 192.168.1.0 R1(config-router)#network 172.16.1.0 R1(config-router)#network 172.16.3.0 R1(config-router)#exit R1(config)#exit R1#wr Router>enable Router#conf t Router(config)#hostname R2 R2(config)#interface fa0/0 R2(config-if)#ip address 192.168.2.1 255.255.255.0 R2(config-if)#no shutdown

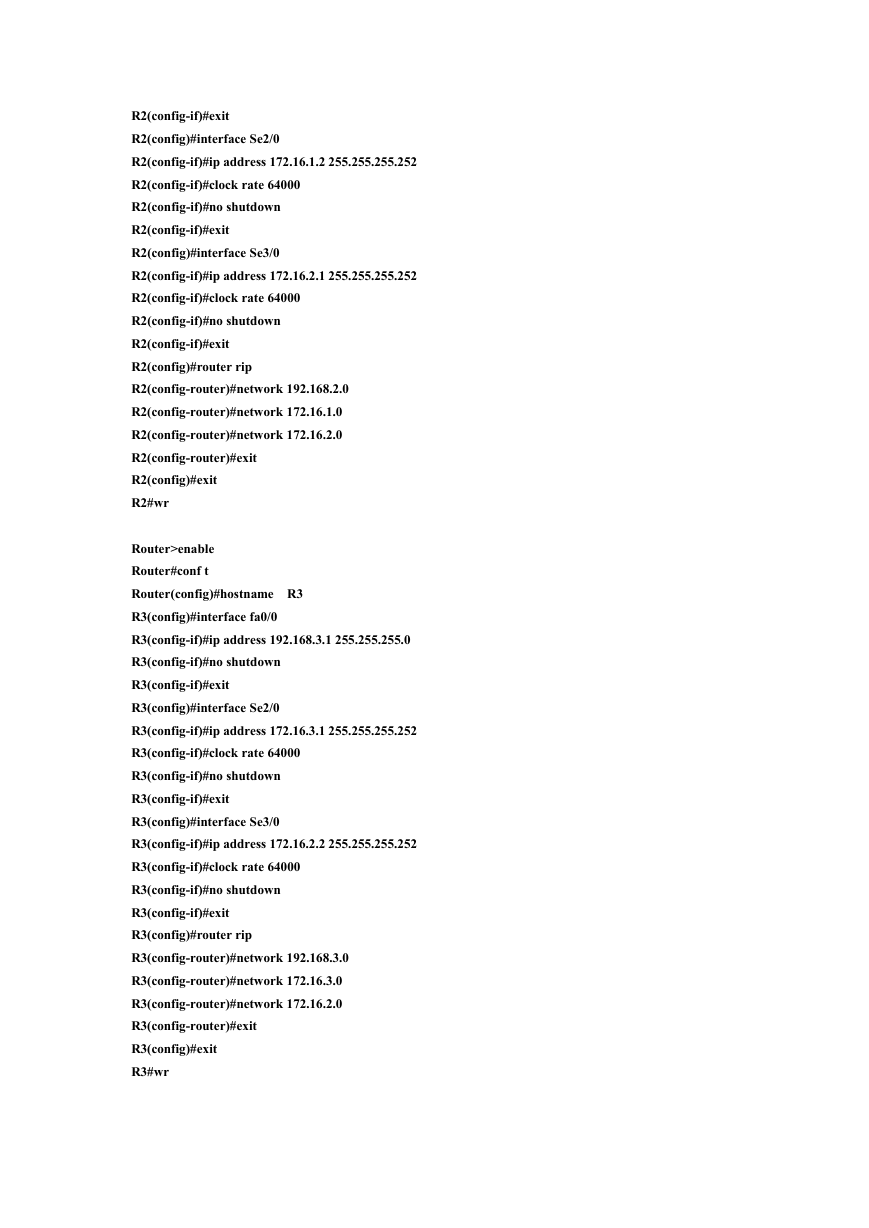

    R2(config-if)#exit R2(config)#interface Se2/0 R2(config-if)#ip address 172.16.1.2 255.255.255.252 R2(config-if)#clock rate 64000 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#interface Se3/0 R2(config-if)#ip address 172.16.2.1 255.255.255.252 R2(config-if)#clock rate 64000 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#router rip R2(config-router)#network 192.168.2.0 R2(config-router)#network 172.16.1.0 R2(config-router)#network 172.16.2.0 R2(config-router)#exit R2(config)#exit R2#wr Router>enable Router#conf t Router(config)#hostname R3 R3(config)#interface fa0/0 R3(config-if)#ip address 192.168.3.1 255.255.255.0 R3(config-if)#no shutdown R3(config-if)#exit R3(config)#interface Se2/0 R3(config-if)#ip address 172.16.3.1 255.255.255.252 R3(config-if)#clock rate 64000 R3(config-if)#no shutdown R3(config-if)#exit R3(config)#interface Se3/0 R3(config-if)#ip address 172.16.2.2 255.255.255.252 R3(config-if)#clock rate 64000 R3(config-if)#no shutdown R3(config-if)#exit R3(config)#router rip R3(config-router)#network 192.168.3.0 R3(config-router)#network 172.16.3.0 R3(config-router)#network 172.16.2.0 R3(config-router)#exit R3(config)#exit R3#wr

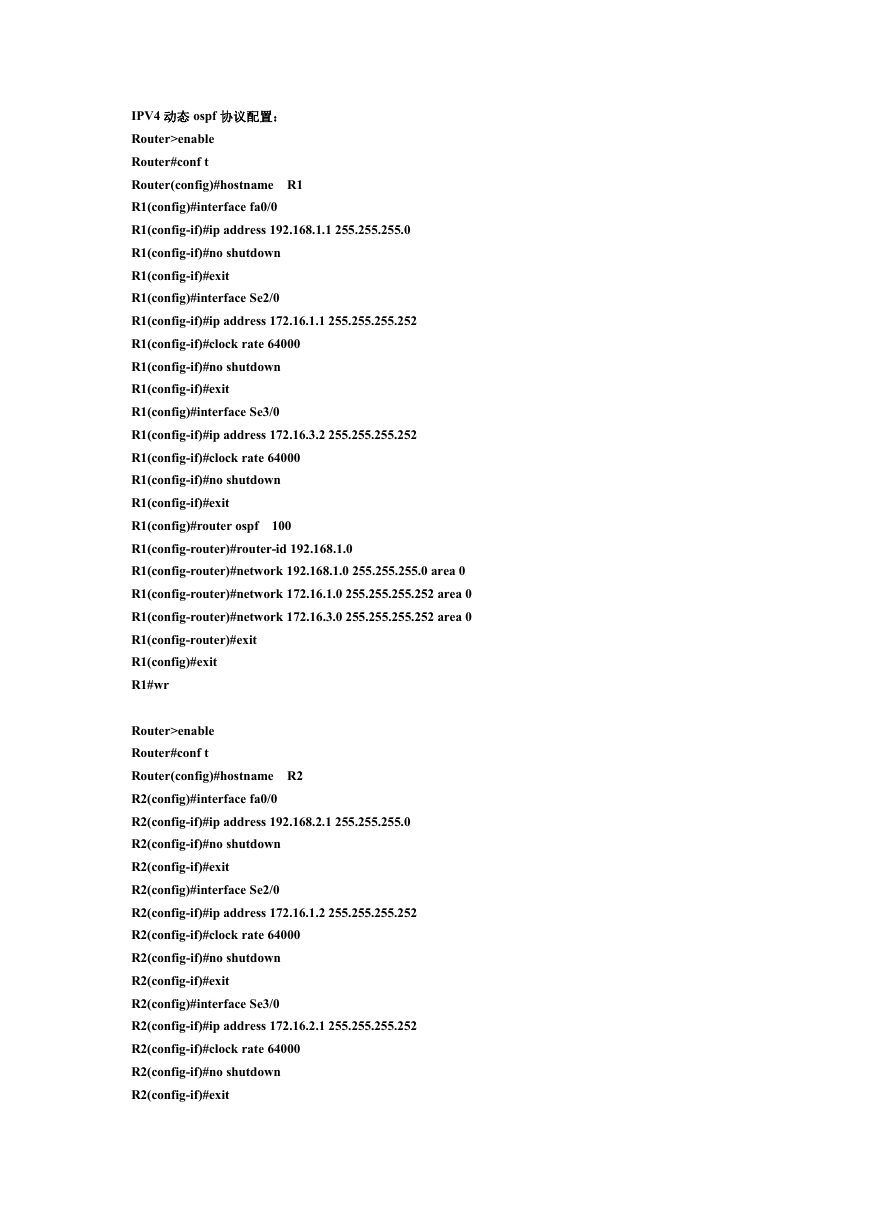

    IPV4 动态 ospf 协议配置： Router>enable Router#conf t Router(config)#hostname R1 R1(config)#interface fa0/0 R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#interface Se2/0 R1(config-if)#ip address 172.16.1.1 255.255.255.252 R1(config-if)#clock rate 64000 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#interface Se3/0 R1(config-if)#ip address 172.16.3.2 255.255.255.252 R1(config-if)#clock rate 64000 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#router ospf R1(config-router)#router-id 192.168.1.0 R1(config-router)#network 192.168.1.0 255.255.255.0 area 0 R1(config-router)#network 172.16.1.0 255.255.255.252 area 0 R1(config-router)#network 172.16.3.0 255.255.255.252 area 0 R1(config-router)#exit R1(config)#exit R1#wr 100 Router>enable Router#conf t Router(config)#hostname R2 R2(config)#interface fa0/0 R2(config-if)#ip address 192.168.2.1 255.255.255.0 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#interface Se2/0 R2(config-if)#ip address 172.16.1.2 255.255.255.252 R2(config-if)#clock rate 64000 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#interface Se3/0 R2(config-if)#ip address 172.16.2.1 255.255.255.252 R2(config-if)#clock rate 64000 R2(config-if)#no shutdown R2(config-if)#exit

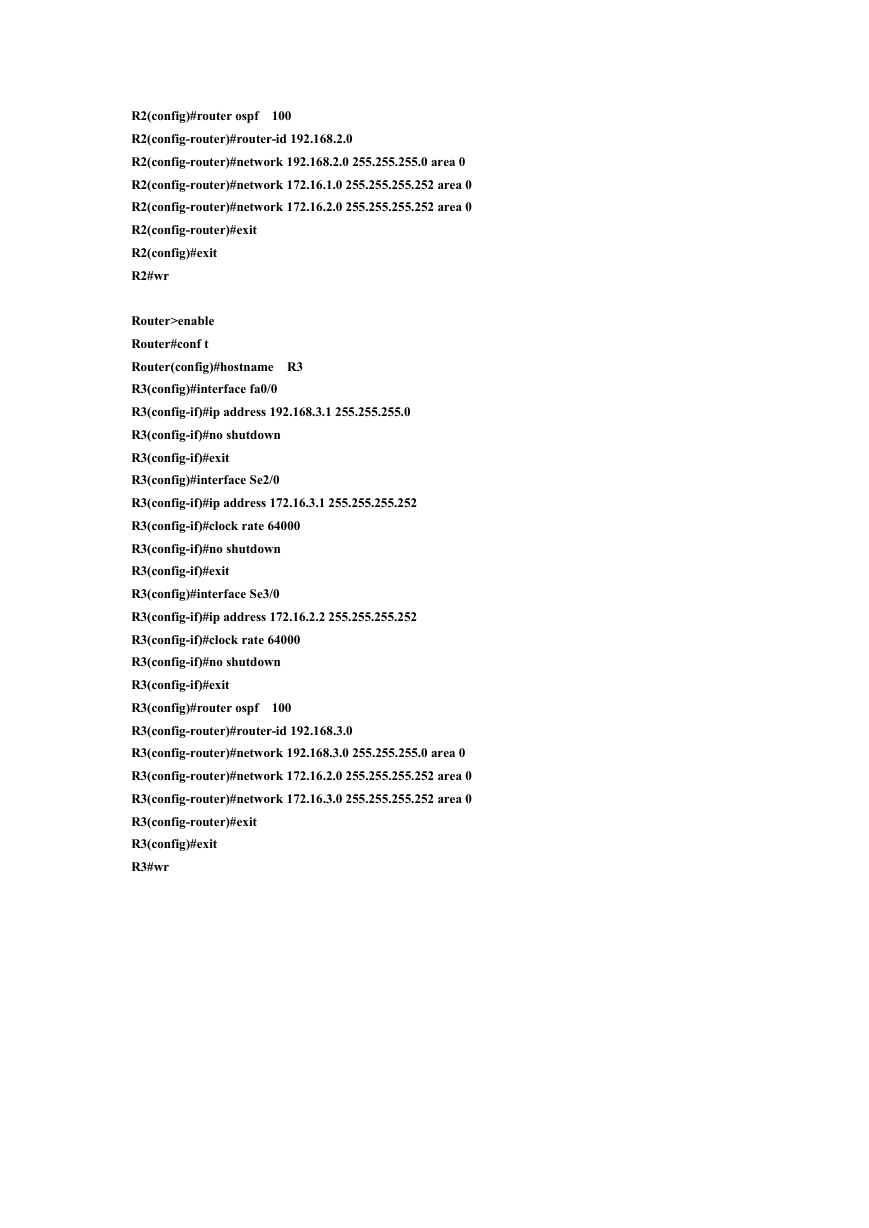

    100 R2(config)#router ospf R2(config-router)#router-id 192.168.2.0 R2(config-router)#network 192.168.2.0 255.255.255.0 area 0 R2(config-router)#network 172.16.1.0 255.255.255.252 area 0 R2(config-router)#network 172.16.2.0 255.255.255.252 area 0 R2(config-router)#exit R2(config)#exit R2#wr Router>enable Router#conf t Router(config)#hostname R3 R3(config)#interface fa0/0 R3(config-if)#ip address 192.168.3.1 255.255.255.0 R3(config-if)#no shutdown R3(config-if)#exit R3(config)#interface Se2/0 R3(config-if)#ip address 172.16.3.1 255.255.255.252 R3(config-if)#clock rate 64000 R3(config-if)#no shutdown R3(config-if)#exit R3(config)#interface Se3/0 R3(config-if)#ip address 172.16.2.2 255.255.255.252 R3(config-if)#clock rate 64000 R3(config-if)#no shutdown R3(config-if)#exit R3(config)#router ospf R3(config-router)#router-id 192.168.3.0 R3(config-router)#network 192.168.3.0 255.255.255.0 area 0 R3(config-router)#network 172.16.2.0 255.255.255.252 area 0 R3(config-router)#network 172.16.3.0 255.255.255.252 area 0 R3(config-router)#exit R3(config)#exit R3#wr 100

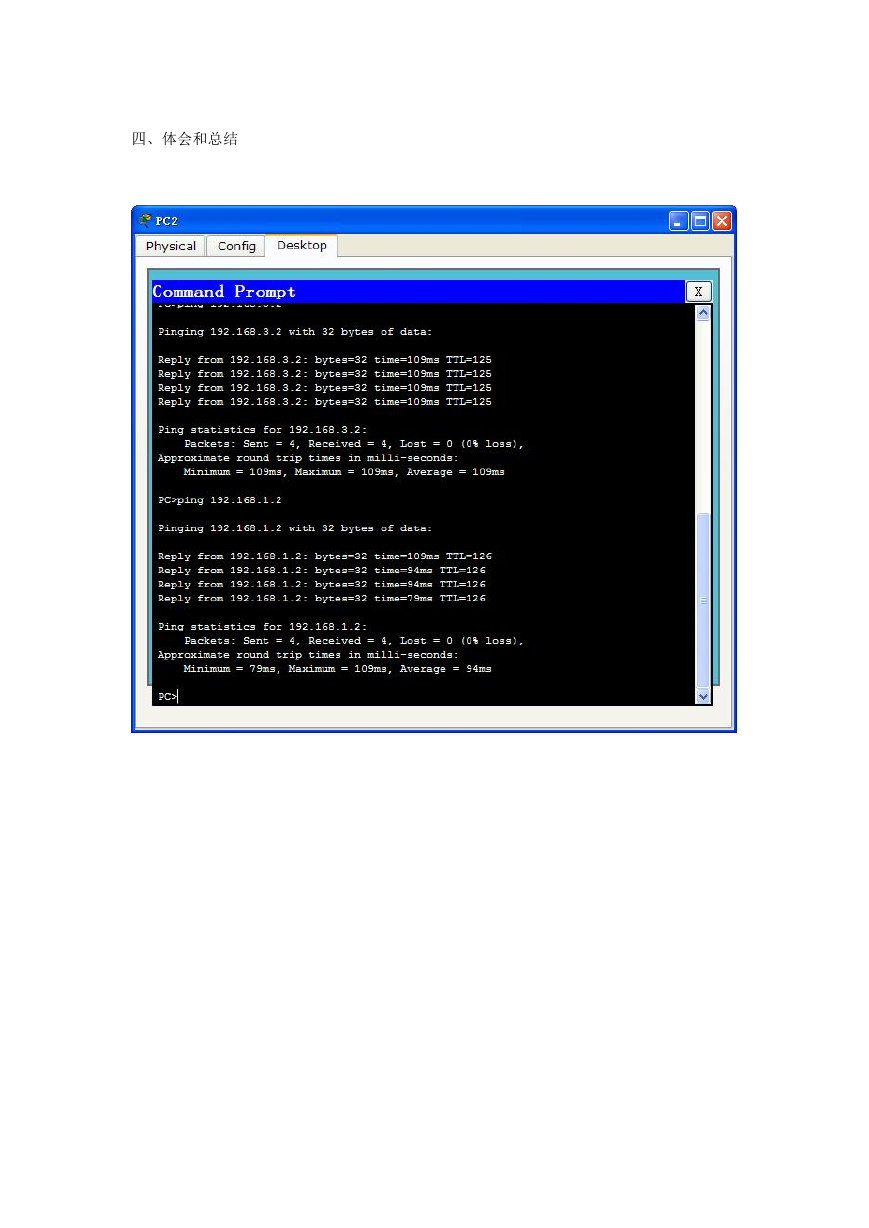

    四、体会和总结
