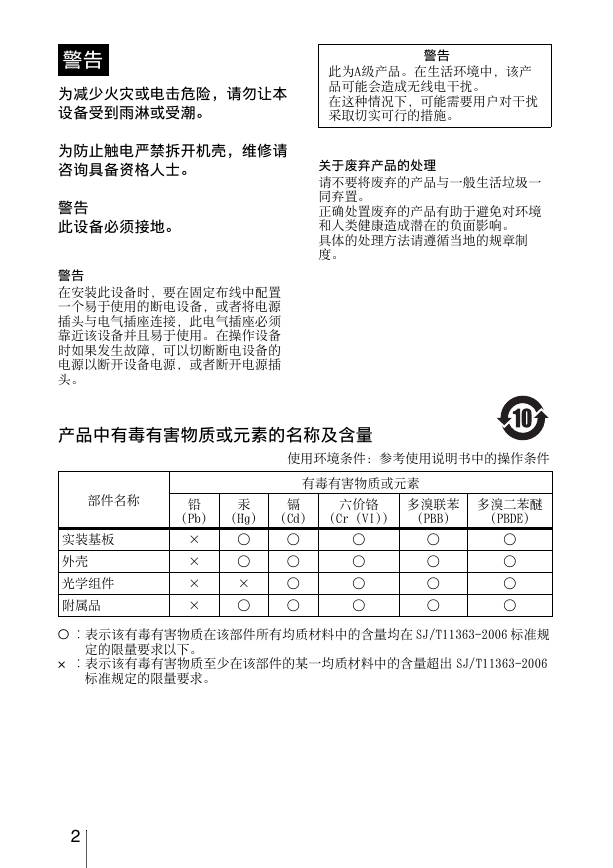

警告此为A级产品。在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。关于废弃产品的处理请不要将废弃的产品与一般生活垃圾一同弃置。正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。具体的处理方法请遵循当地的规章制度。警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为防止触电严禁拆开机壳，维修请咨询具备资格人士。警告此设备必须接地。警告在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。产品中有毒有害物质或元素的名称及含量使用环境条件：参考使用说明书中的操作条件有毒有害物质或元素部件名称铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯多溴二苯醚 (PBB) (PBDE) 实装基板外壳光学组件附属品 × × × × ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ a ︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 × ︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 2

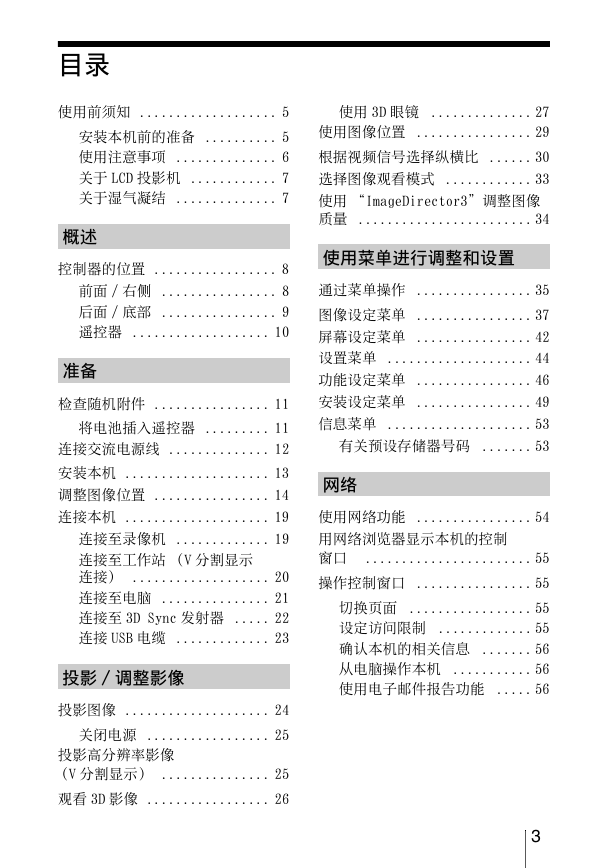

目录使用前须知 ................... 5 安装本机前的准备 .......... 5 使用注意事项 .............. 6 关于 LCD 投影机 ............ 7 关于湿气凝结 .............. 7 概述控制器的位置 ................. 8 前面 / 右侧 ................ 8 后面 / 底部 ................ 9 遥控器 ................... 10 准备使用 3D 眼镜 .............. 27 使用图像位置 ................ 29 根据视频信号选择纵横比 ...... 30 选择图像观看模式 ............ 33 使用 “ImageDirector3”调整图像质量 ........................ 34 使用菜单进行调整和设置通过菜单操作 ................ 35 图像设定菜单 ................ 37 屏幕设定菜单 ................ 42 设置菜单 .................... 44 功能设定菜单 ................ 46 检查随机附件 ................ 11 安装设定菜单 ................ 49 将电池插入遥控器 ......... 11 连接交流电源线 .............. 12 信息菜单 .................... 53 有关预设存储器号码 ....... 53 安装本机 .................... 13 调整图像位置 ................ 14 网络连接本机 .................... 19 使用网络功能 ................ 54 用网络浏览器显示本机的控制窗口 ....................... 55 操作控制窗口 ................ 55 切换页面 ................. 55 设定访问限制 ............. 55 确认本机的相关信息 ....... 56 从电脑操作本机 ........... 56 使用电子邮件报告功能 ..... 56 连接至录像机 ............. 19 连接至工作站（V 分割显示连接） ................... 20 连接至电脑 ............... 21 连接至 3D Sync 发射器 ..... 22 连接 USB 电缆 ............. 23 投影 / 调整影像投影图像 .................... 24 关闭电源 ................. 25 投影高分辨率影像（V 分割显示） ............... 25 观看 3D 影像 ................. 26 3

其他关于 HDMI 控制 ............... 58 关于 DCI 规格 ................ 59 关于 x.v.Color .............. 59 关于 HDCP ................... 59 关于模拟 3D 功能 ............. 59 故障排除 .................... 60 警告指示灯 ............... 63 信息一览表 ............... 64 更换投影灯并清洁通风孔（进气） ..................... 65 清洁及投影机的屏幕 .......... 68 规格 ....................... 69 预设信号 ................. 70 输入信号和可调整 / 设定项目 .................... 72 兼容的 3D 信号 ............ 74 3D 信号和可调整 / 设定项目 .................... 74 纵横比模式 ............... 75 可调整 / 设定项目的存储条件 .................... 76 投影距离和镜头移位范围 ...... 79 尺寸 ........................ 83 索引 ....................... 86 4 商标信息 “PS3”是 Sony Computer Entertainment Inc. 的注册商标。 HDMI、HDMI High-Definition Multimedia Interface 和 HDMI 标识是 HDMI Licensing LLC 在美国和其他国家的商标或注册商标。 “Blu-ray”和 “Blu-ray Disc”是 Blu-ray Disc Association 的商标。 DisplayPort、DisplayPort 标志和 VESA 是 Video Electronics Standards Association 的商标或注册商标。 ..................................... HDMI 控制是采用 HDMI CEC （消费者电子控制）规格的 HDMI 标准相互控制功能。本投影机支持 HDMI 标准的 DeepColor、 x.v.Color、LipSync、3D 信号和电脑输入信号。它还支持 HDCP。

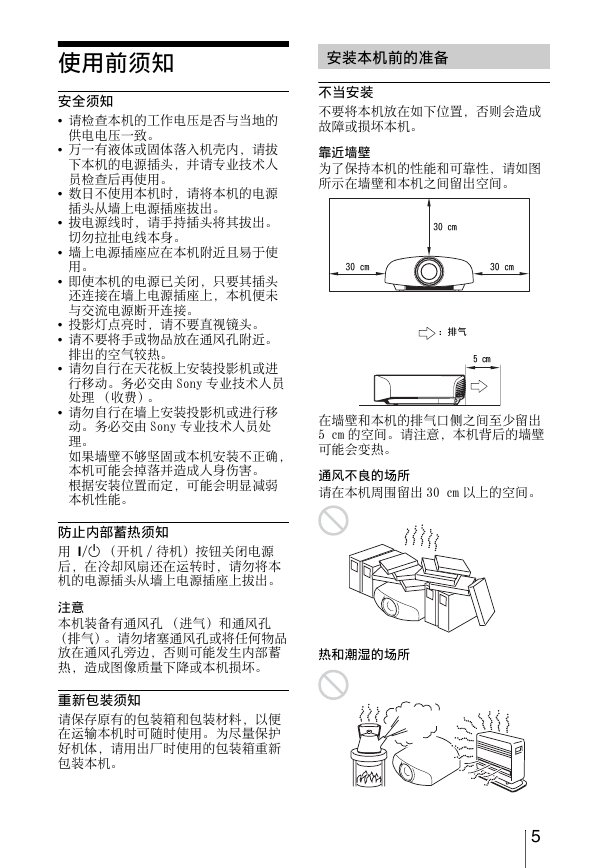

使用前须知安装本机前的准备安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请专业技术人员检查后再使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应在本机附近且易于使用。即使本机的电源已关闭，只要其插头还连接在墙上电源插座上，本机便未与交流电源断开连接。投影灯点亮时，请不要直视镜头。请不要将手或物品放在通风孔附近。排出的空气较热。请勿自行在天花板上安装投影机或进行移动。务必交由 Sony 专业技术人员处理（收费）。请勿自行在墙上安装投影机或进行移动。务必交由 Sony 专业技术人员处理。如果墙壁不够坚固或本机安装不正确，本机可能会掉落并造成人身伤害。根据安装位置而定，可能会明显减弱本机性能。防止内部蓄热须知用 ?/1 （开机 / 待机）按钮关闭电源后，在冷却风扇还在运转时，请勿将本机的电源插头从墙上电源插座上拔出。注意本机装备有通风孔（进气）和通风孔（排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成图像质量下降或本机损坏。重新包装须知请保存原有的包装箱和包装材料，以便在运输本机时可随时使用。为尽量保护好机体，请用出厂时使用的包装箱重新包装本机。不当安装不要将本机放在如下位置，否则会造成故障或损坏本机。靠近墙壁为了保持本机的性能和可靠性，请如图所示在墙壁和本机之间留出空间。 30 cm 30 cm 30 cm ：排气 5 cm 在墙壁和本机的排气口侧之间至少留出 5 cm 的空间。请注意，本机背后的墙壁可能会变热。通风不良的场所请在本机周围留出 30 cm 以上的空间。热和潮湿的场所 5

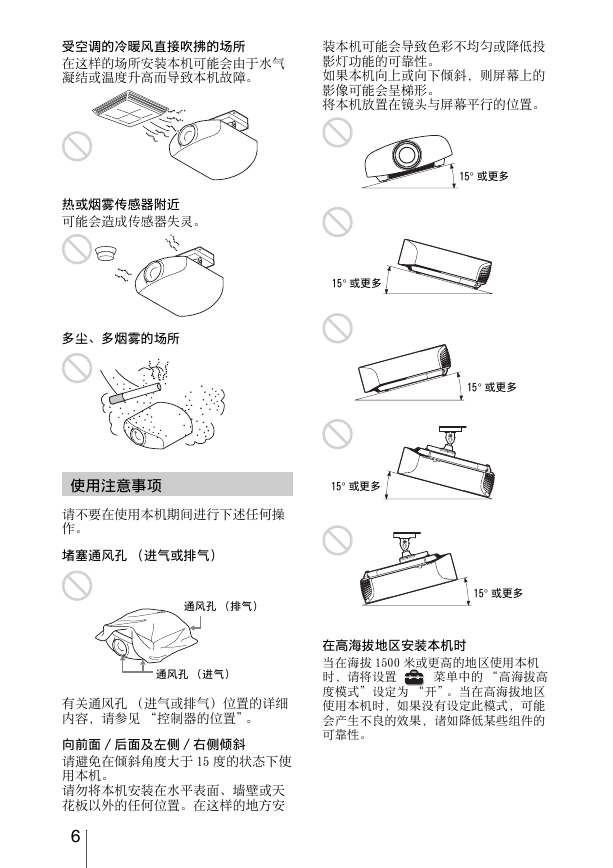

受空调的冷暖风直接吹拂的场所在这样的场所安装本机可能会由于水气凝结或温度升高而导致本机故障。装本机可能会导致色彩不均匀或降低投影灯功能的可靠性。如果本机向上或向下倾斜，则屏幕上的影像可能会呈梯形。将本机放置在镜头与屏幕平行的位置。热或烟雾传感器附近可能会造成传感器失灵。多尘、多烟雾的场所 15° 或更多 15° 或更多 15° 或更多使用注意事项 15° 或更多请不要在使用本机期间进行下述任何操作。堵塞通风孔（进气或排气）通风孔（排气） 15° 或更多在高海拔地区安装本机时当在海拔 1500 米或更高的地区使用本机时，请将设置菜单中的 “高海拔高度模式”设定为 “开”。当在高海拔地区使用本机时，如果没有设定此模式，可能会产生不良的效果，诸如降低某些组件的可靠性。通风孔（进气）有关通风孔（进气或排气）位置的详细内容，请参见 “控制器的位置”。向前面 / 后面及左侧 / 右侧倾斜请避免在倾斜角度大于 15 度的状态下使用本机。请勿将本机安装在水平表面、墙壁或天花板以外的任何位置。在这样的地方安 6

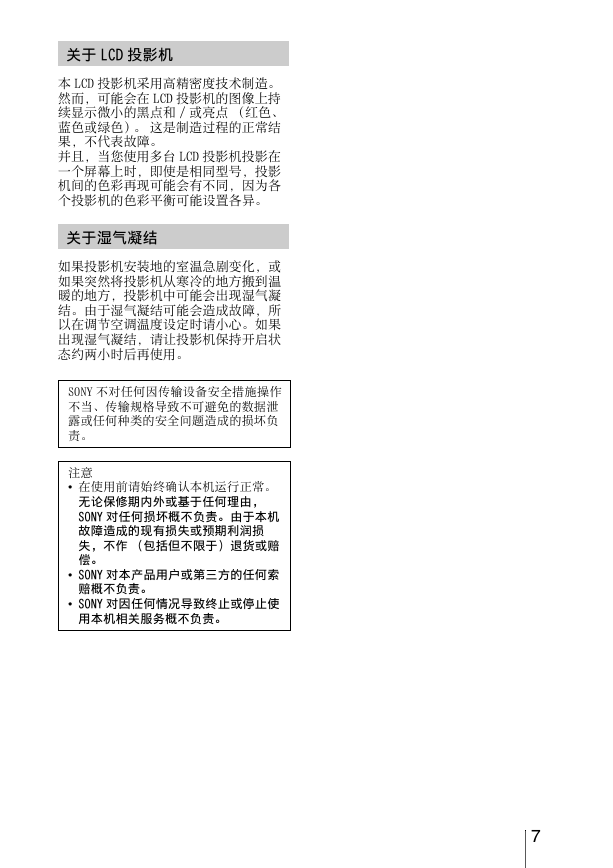

关于 LCD 投影机本 LCD 投影机采用高精密度技术制造。然而，可能会在 LCD 投影机的图像上持续显示微小的黑点和 / 或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。并且，当您使用多台 LCD 投影机投影在一个屏幕上时，即使是相同型号，投影机间的色彩再现可能会有不同，因为各个投影机的色彩平衡可能设置各异。关于湿气凝结如果投影机安装地的室温急剧变化，或如果突然将投影机从寒冷的地方搬到温暖的地方，投影机中可能会出现湿气凝结。由于湿气凝结可能会造成故障，所以在调节空调温度设定时请小心。如果出现湿气凝结，请让投影机保持开启状态约两小时后再使用。 SONY 不对任何因传输设备安全措施操作不当、传输规格导致不可避免的数据泄露或任何种类的安全问题造成的损坏负责。注意 • 在使用前请始终确认本机运行正常。无论保修期内外或基于任何理由， SONY 对任何损坏概不负责。由于本机故障造成的现有损失或预期利润损失，不作（包括但不限于）退货或赔偿。 SONY 对本产品用户或第三方的任何索赔概不负责。 SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。 7

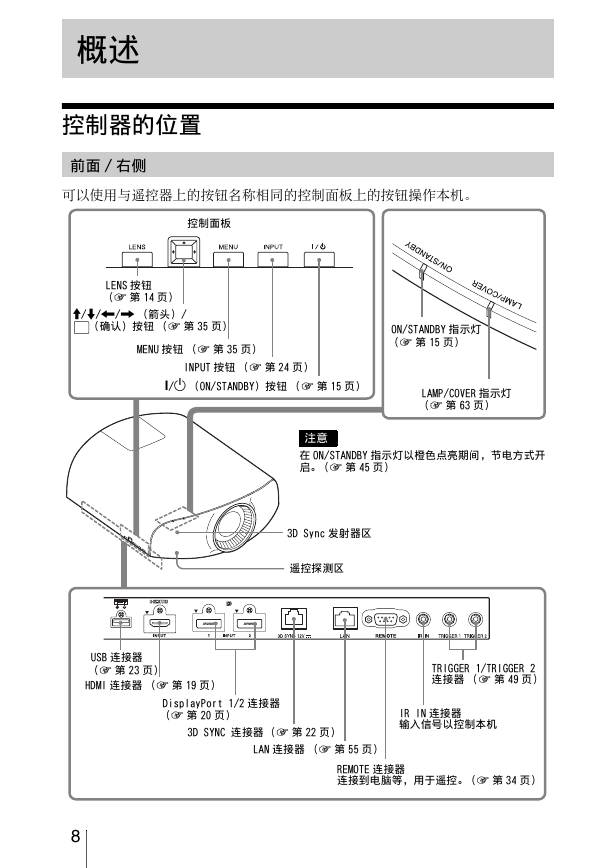

概述控制器的位置前面 / 右侧可以使用与遥控器上的按钮名称相同的控制面板上的按钮操作本机。控制面板 LENS 按钮（1 第 14 页） M/m/
