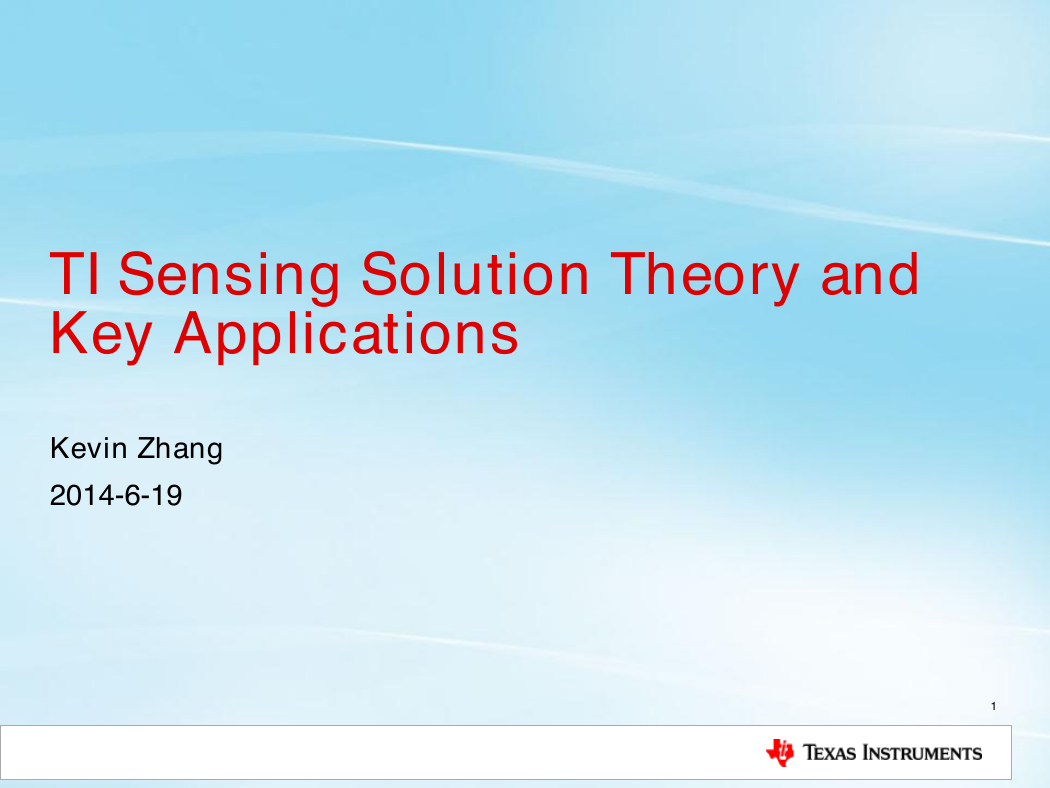

TI Sensing Solution Theory and Key Applications Kevin Zhang 2014-6-19 1

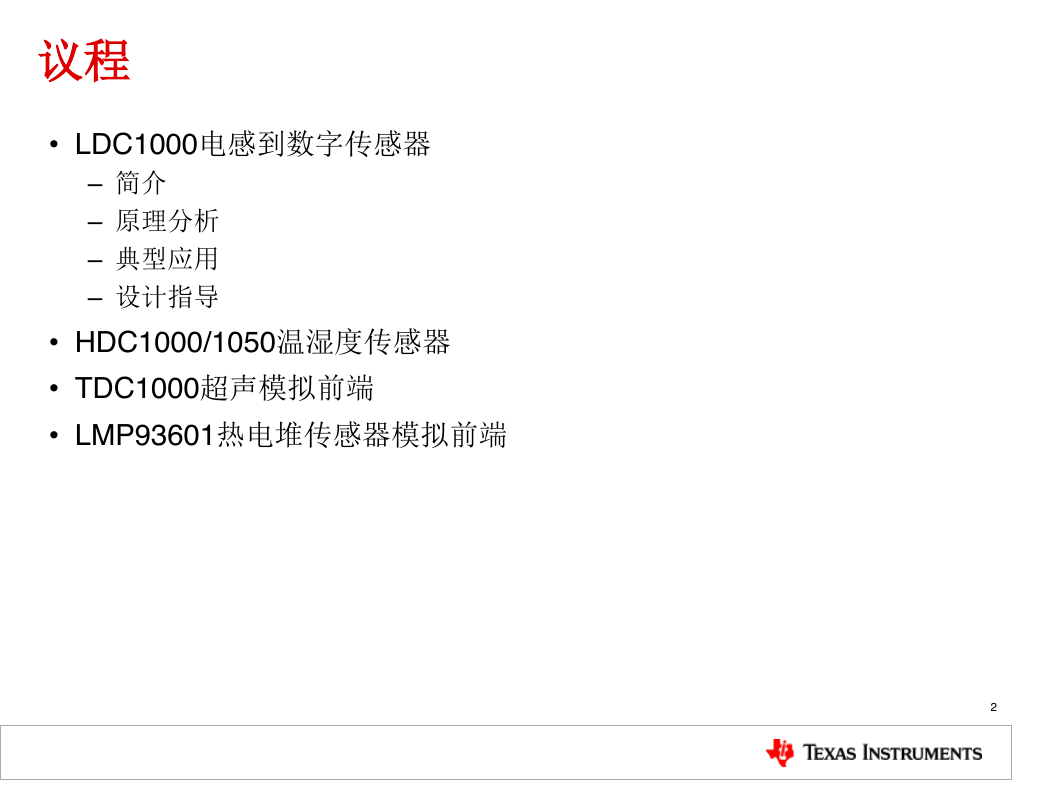

议程 • LDC1000电感到数字传感器 – 简介 – 原理分析 – 典型应用 – 设计指导 • HDC1000/1050温湿度传感器 • TDC1000超声模拟前端 • LMP93601热电堆传感器模拟前端 2

LDC1000简介 3

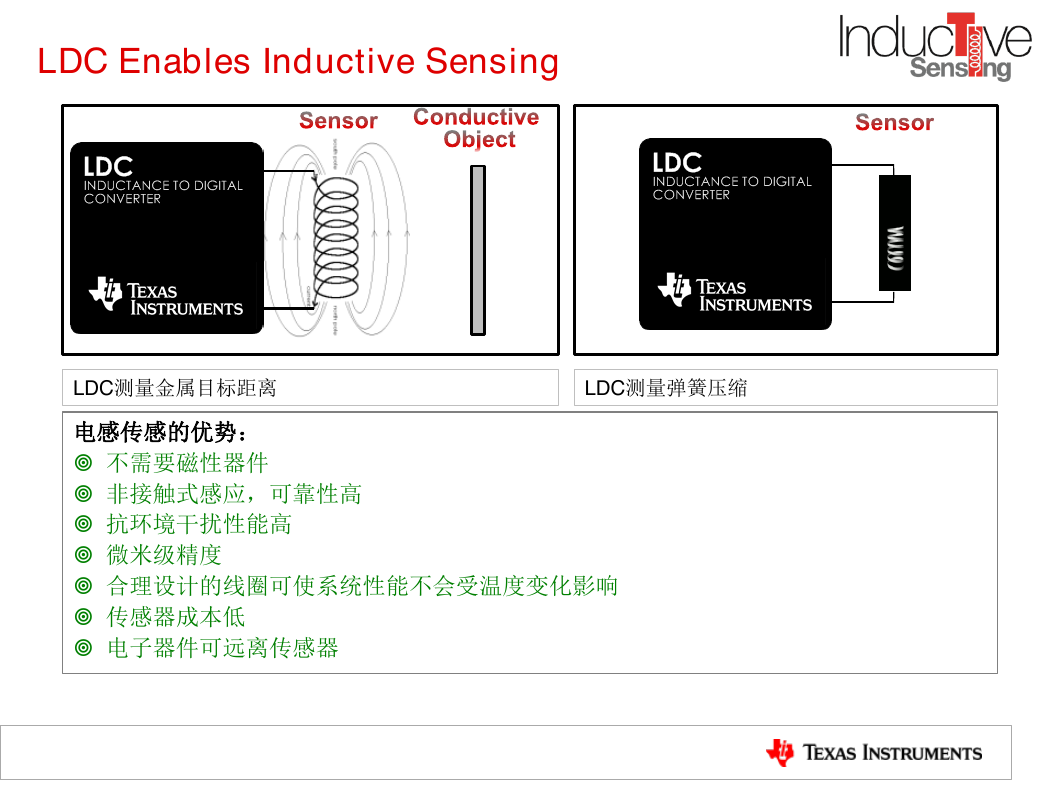

LDC Enables Inductive Sensing LDC测量金属目标距离 LDC测量弹簧压缩电感传感的优势：  不需要磁性器件  非接触式感应，可靠性高  抗环境干扰性能高  微米级精度  合理设计的线圈可使系统性能不会受温度变化影响  传感器成本低  电子器件可远离传感器

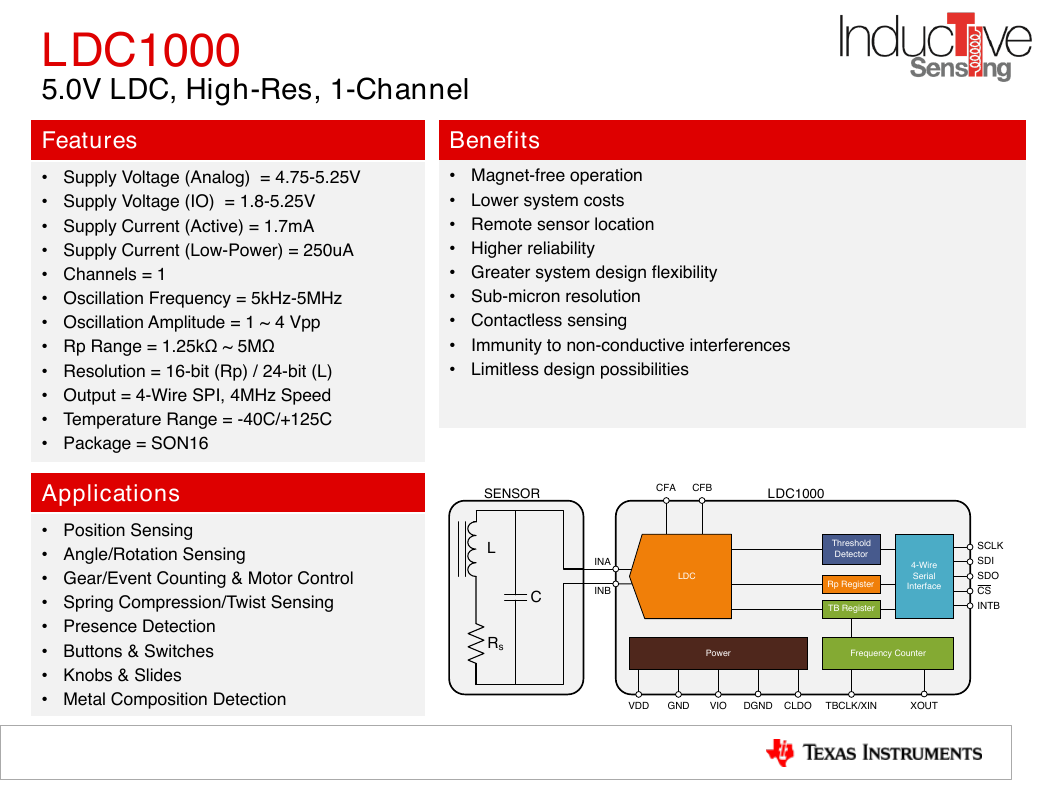

LDC1000 5.0V LDC, High-Res, 1-Channel Features Benefits • Magnet-free operation • Lower system costs • Remote sensor location • Higher reliability • Greater system design flexibility • Sub-micron resolution • Contactless sensing • • Limitless design possibilities Immunity to non-conductive interferences • Supply Voltage (Analog) = 4.75-5.25V • Supply Voltage (IO) = 1.8-5.25V • Supply Current (Active) = 1.7mA • Supply Current (Low-Power) = 250uA • Channels = 1 • Oscillation Frequency = 5kHz-5MHz • Oscillation Amplitude = 1 ~ 4 Vpp • Rp Range = 1.25kΩ ~ 5MΩ • Resolution = 16-bit (Rp) / 24-bit (L) • Output = 4-Wire SPI, 4MHz Speed • Temperature Range = -40C/+125C • Package = SON16 Applications • Position Sensing • Angle/Rotation Sensing • Gear/Event Counting & Motor Control • Spring Compression/Twist Sensing • Presence Detection • Buttons & Switches • Knobs & Slides • Metal Composition Detection 4-WireSerialInterfaceINAINBSCLKSDISDOCSINTBVDDCFACFBPowerGNDVIODGNDCLDORsLCFrequency CounterTBCLK/XINXOUTThresholdDetectorTB RegisterRp RegisterLDCLDC1000SENSOR

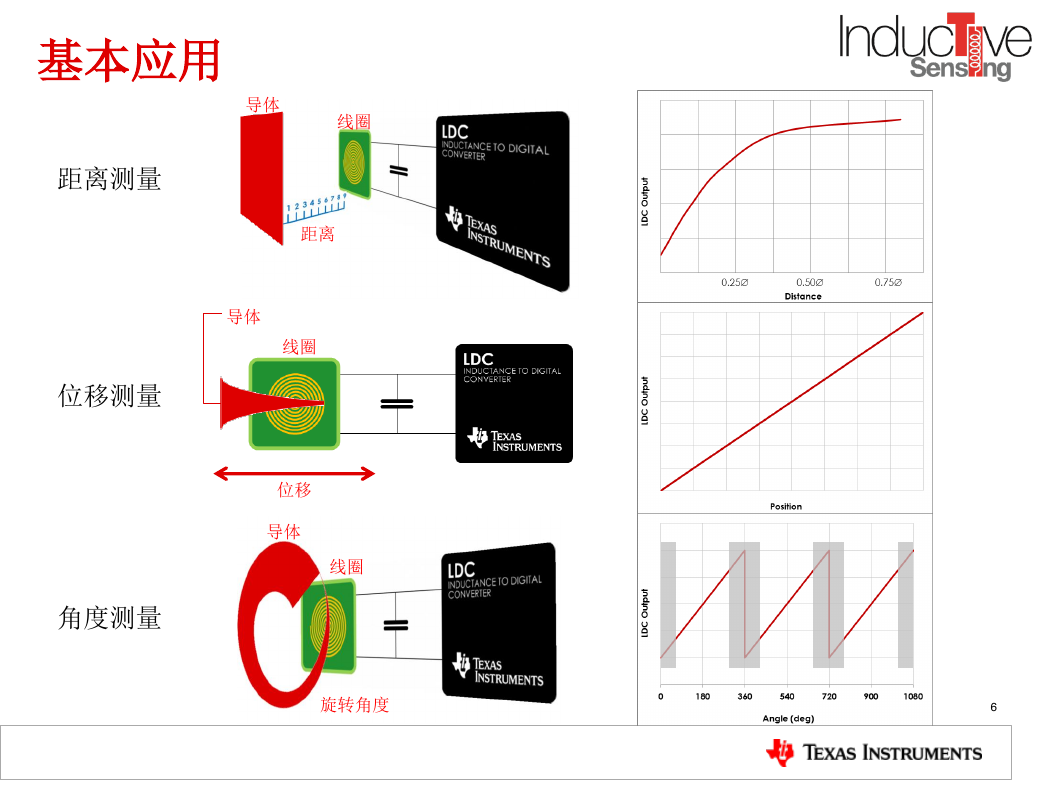

基本应用导体线圈距离测量距离导体线圈位移导体线圈位移测量角度测量旋转角度 6

LDC1000原理分析 7

LDC1000工作原理 • 利用并联谐振原理 • 图中L为线圈，R为线圈的等效电阻，C为与线圈并联的电容 • LDC1000本质是电感和阻抗转换器 – 测量LC谐振腔的电感值 – 测量LC谐振腔的阻抗值理想情况 L C 非理想情况 R L C 8 IULICILCf210CRLIII.....IUZUIRLICILCRLCf20121RCLZ0...cLIII
