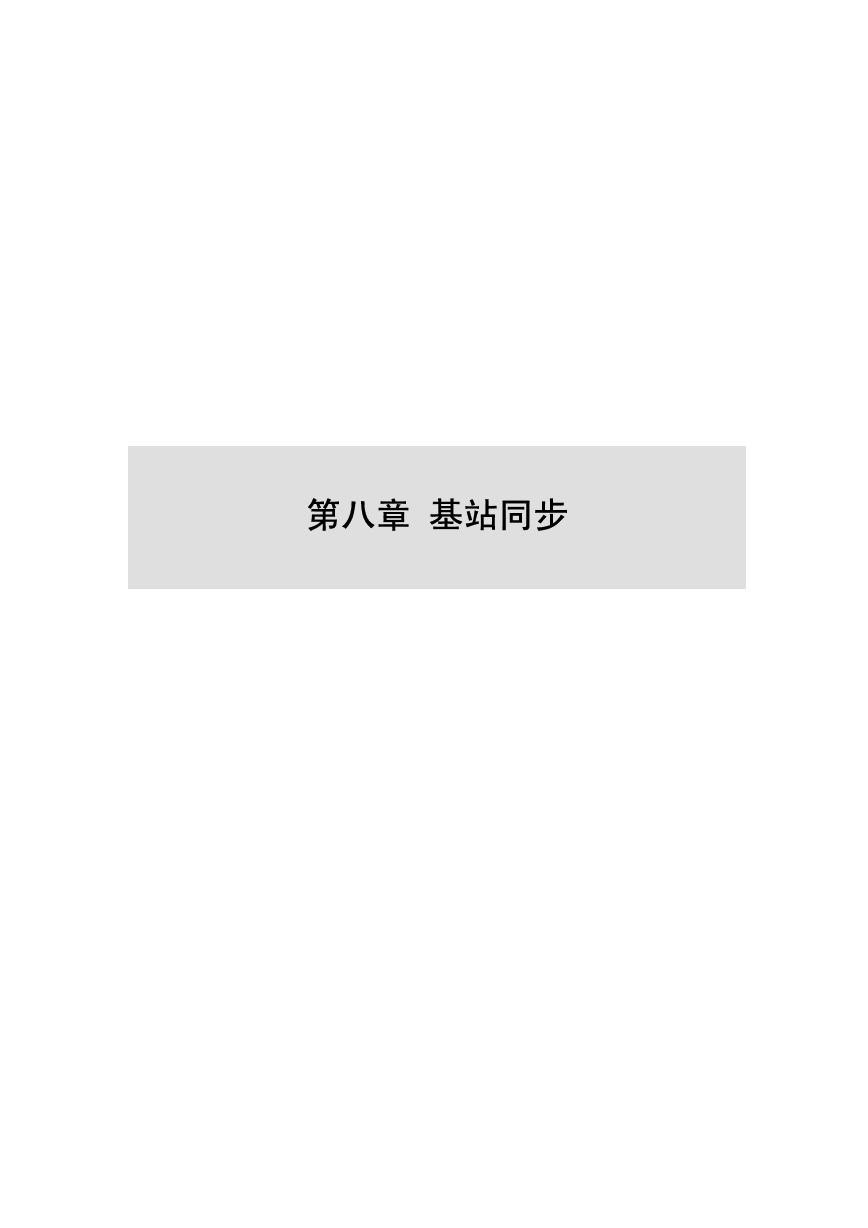

    第八章 基站同步

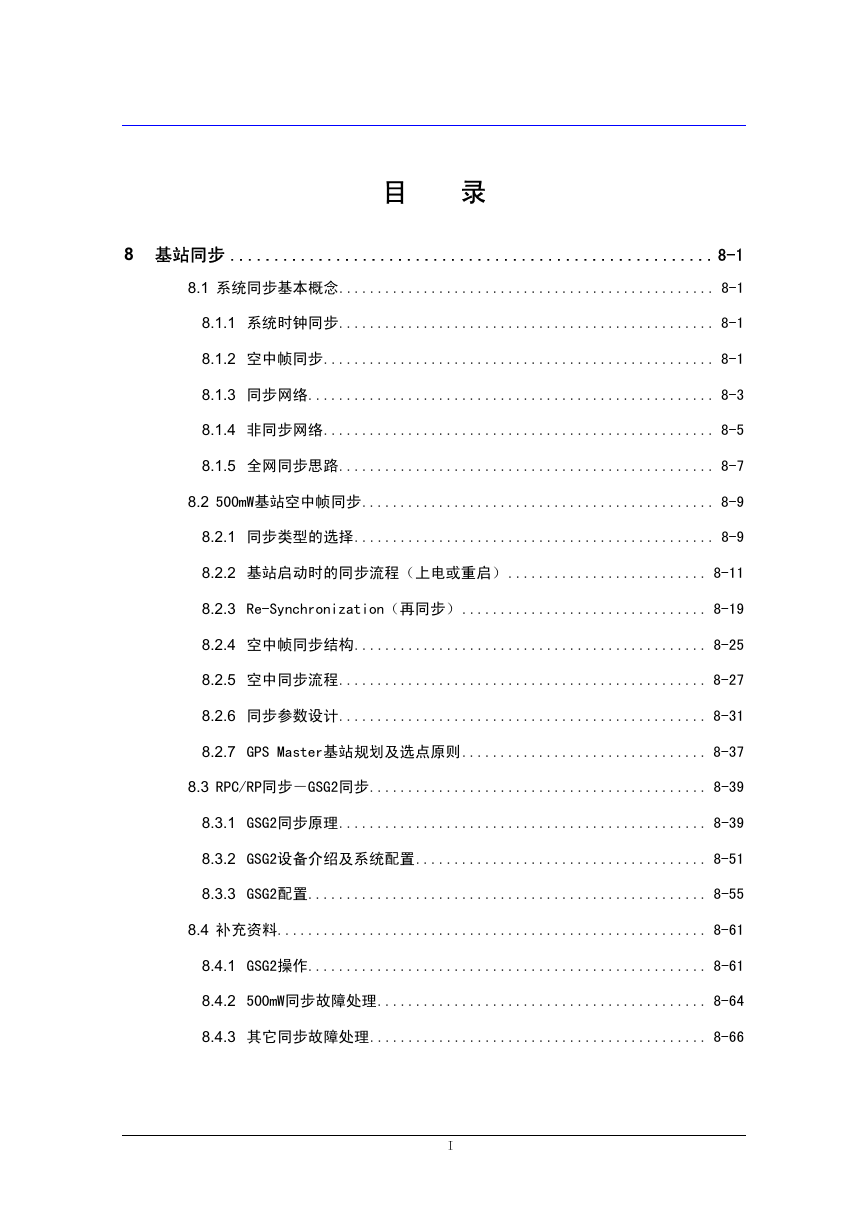

    目 录 8 基站同步 ....................................................... 8-1 8.1 系统同步基本概念................................................. 8-1 8.1.1 系统时钟同步................................................. 8-1 8.1.2 空中帧同步................................................... 8-1 8.1.3 同步网络..................................................... 8-3 8.1.4 非同步网络................................................... 8-5 8.1.5 全网同步思路................................................. 8-7 8.2 500mW基站空中帧同步.............................................. 8-9 8.2.1 同步类型的选择............................................... 8-9 8.2.2 基站启动时的同步流程（上电或重启）.......................... 8-11 8.2.3 Re-Synchronization（再同步）................................ 8-19 8.2.4 空中帧同步结构.............................................. 8-25 8.2.5 空中同步流程................................................ 8-27 8.2.6 同步参数设计................................................ 8-31 8.2.7 GPS Master基站规划及选点原则................................ 8-37 8.3 RPC/RP同步－GSG2同步............................................ 8-39 8.3.1 GSG2同步原理................................................ 8-39 8.3.2 GSG2设备介绍及系统配置...................................... 8-51 8.3.3 GSG2配置.................................................... 8-55 8.4 补充资料........................................................ 8-61 8.4.1 GSG2操作.................................................... 8-61 8.4.2 500mW同步故障处理........................................... 8-64 8.4.3 其它同步故障处理............................................ 8-66 I
    II
    III

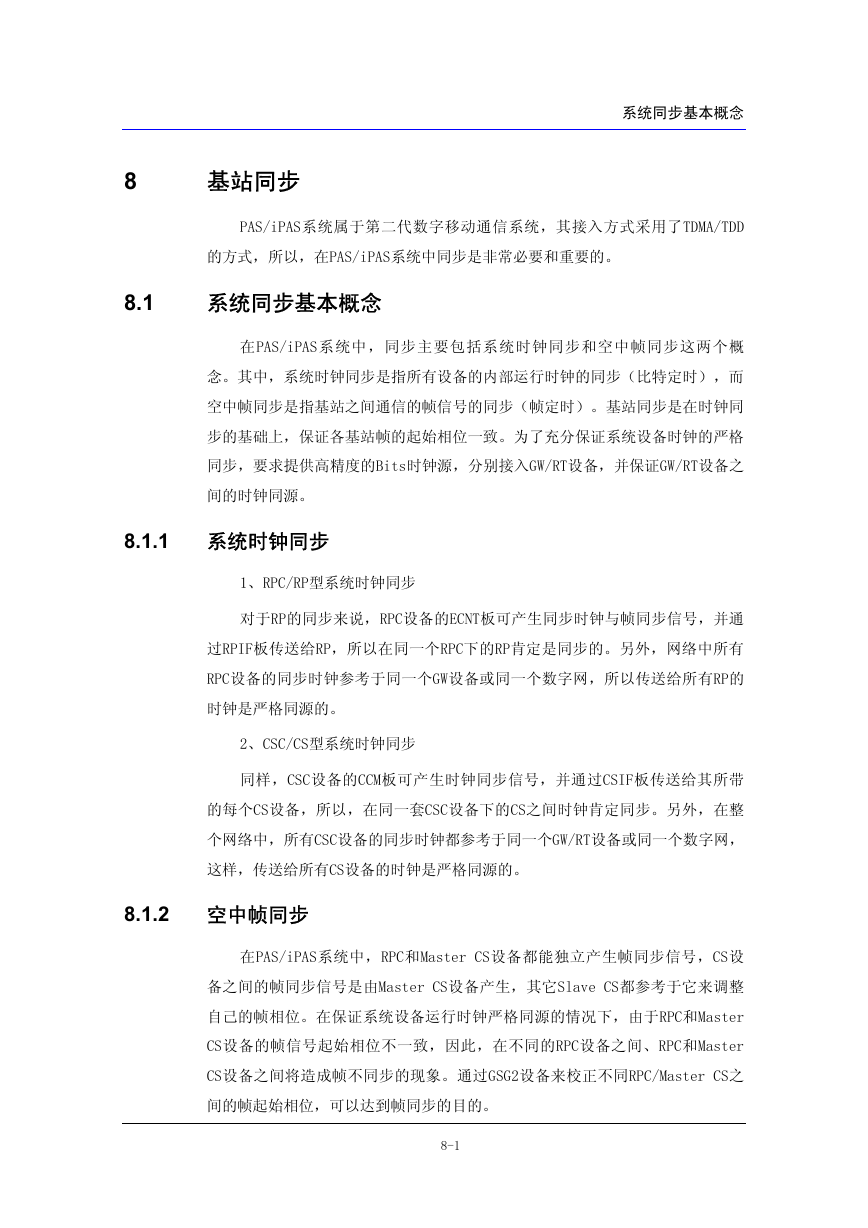

    系统同步基本概念 8 基站同步 PAS/iPAS系统属于第二代数字移动通信系统，其接入方式采用了TDMA/TDD 的方式，所以，在PAS/iPAS系统中同步是非常必要和重要的。 8.1 系统同步基本概念 在PAS/iPAS系统中，同步主要包括系统时钟同步和空中帧同步这两个概 念。其中，系统时钟同步是指所有设备的内部运行时钟的同步（比特定时），而 空中帧同步是指基站之间通信的帧信号的同步（帧定时）。基站同步是在时钟同 步的基础上，保证各基站帧的起始相位一致。为了充分保证系统设备时钟的严格 同步，要求提供高精度的Bits时钟源，分别接入GW/RT设备，并保证GW/RT设备之 间的时钟同源。 8.1.1 系统时钟同步 1、RPC/RP型系统时钟同步 对于RP的同步来说，RPC设备的ECNT板可产生同步时钟与帧同步信号，并通 过RPIF板传送给RP，所以在同一个RPC下的RP肯定是同步的。另外，网络中所有 RPC设备的同步时钟参考于同一个GW设备或同一个数字网，所以传送给所有RP的 时钟是严格同源的。 2、CSC/CS型系统时钟同步 同样，CSC设备的CCM板可产生时钟同步信号，并通过CSIF板传送给其所带 的每个CS设备，所以，在同一套CSC设备下的CS之间时钟肯定同步。另外，在整 个网络中，所有CSC设备的同步时钟都参考于同一个GW/RT设备或同一个数字网， 这样，传送给所有CS设备的时钟是严格同源的。 8.1.2 空中帧同步 在PAS/iPAS系统中，RPC和Master CS设备都能独立产生帧同步信号，CS设 备之间的帧同步信号是由Master CS设备产生，其它Slave CS都参考于它来调整 自己的帧相位。在保证系统设备运行时钟严格同源的情况下，由于RPC和Master CS设备的帧信号起始相位不一致，因此，在不同的RPC设备之间、RPC和Master CS设备之间将造成帧不同步的现象。通过GSG2设备来校正不同RPC/Master CS之 间的帧起始相位，可以达到帧同步的目的。 8-1

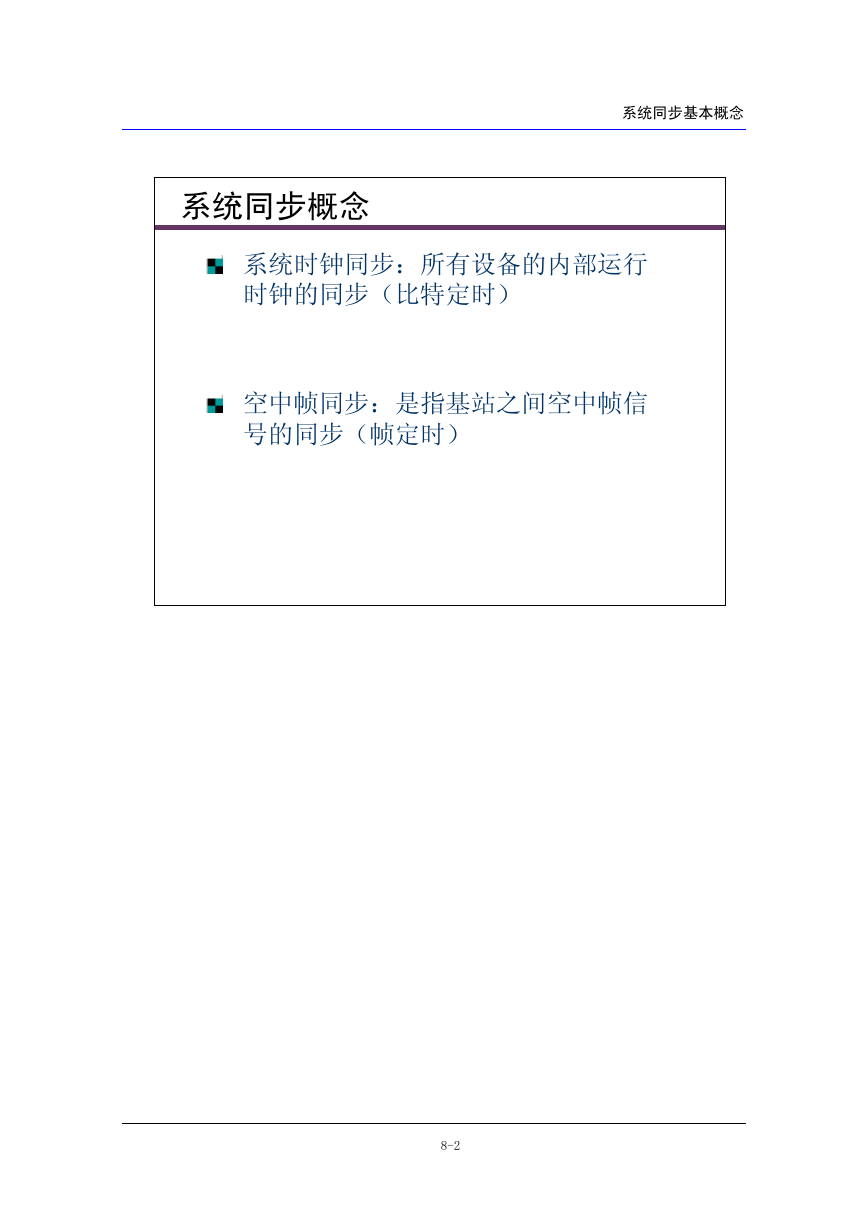

    系统同步基本概念 系统同步概念 系统时钟同步：所有设备的内部运行 时钟的同步（比特定时） 空中帧同步：是指基站之间空中帧信 号的同步（帧定时） 8-2

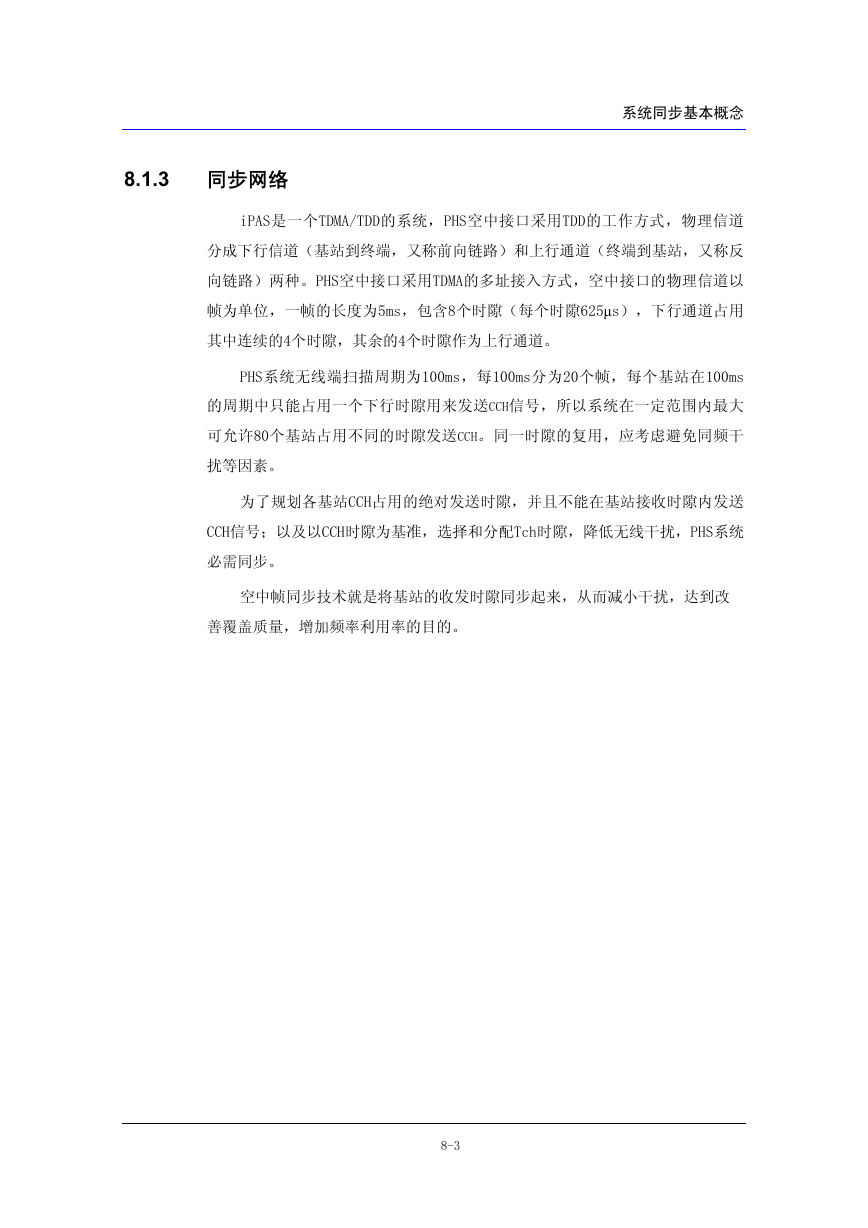

    8.1.3 同步网络 系统同步基本概念 iPAS是一个TDMA/TDD的系统，PHS空中接口采用TDD的工作方式，物理信道 分成下行信道（基站到终端，又称前向链路）和上行通道（终端到基站，又称反 向链路）两种。PHS空中接口采用TDMA的多址接入方式，空中接口的物理信道以 帧为单位，一帧的长度为5ms，包含8个时隙（每个时隙625µs），下行通道占用 其中连续的4个时隙，其余的4个时隙作为上行通道。 PHS系统无线端扫描周期为100ms，每100ms分为20个帧，每个基站在100ms 的周期中只能占用一个下行时隙用来发送CCH信号，所以系统在一定范围内最大 可允许80个基站占用不同的时隙发送CCH。同一时隙的复用，应考虑避免同频干 扰等因素。 为了规划各基站CCH占用的绝对发送时隙，并且不能在基站接收时隙内发送 CCH信号；以及以CCH时隙为基准，选择和分配Tch时隙，降低无线干扰，PHS系统 必需同步。 空中帧同步技术就是将基站的收发时隙同步起来，从而减小干扰，达到改 善覆盖质量，增加频率利用率的目的。 8-3
