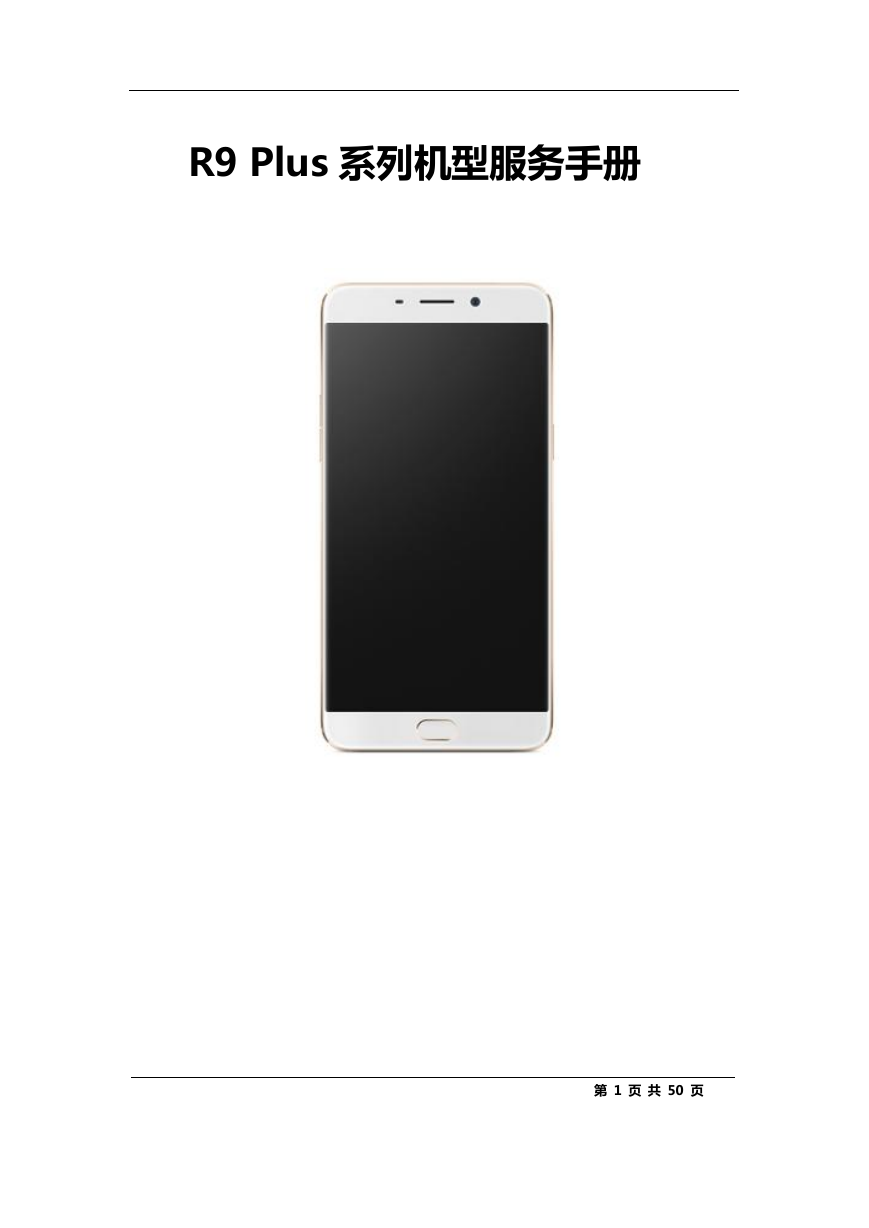

R9 Plus 系列机型服务手册第 1 页共 50 页

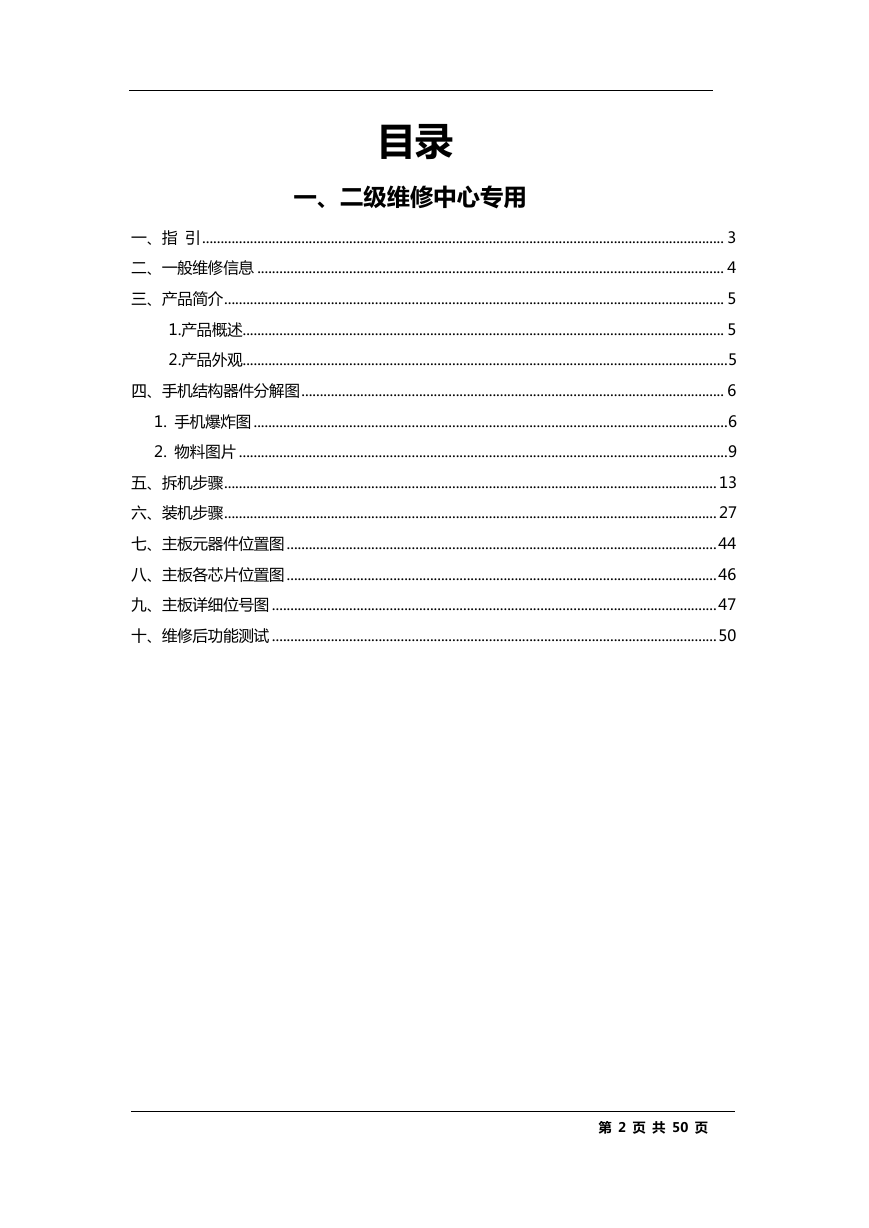

目录一、二级维修中心专用一、指引 .............................................................................................................................................. 3 二、一般维修信息 ............................................................................................................................... 4 三、产品简介 ........................................................................................................................................ 5 1.产品概述................................................................................................................................... 5 2.产品外观.................................................................................................................................... 5 四、手机结构器件分解图 ................................................................................................................... 6 1. 手机爆炸图 ................................................................................................................................. 6 2. 物料图片 ..................................................................................................................................... 9 五、拆机步骤 ...................................................................................................................................... 13 六、装机步骤 ...................................................................................................................................... 27 七、主板元器件位置图 ..................................................................................................................... 44 八、主板各芯片位置图 ..................................................................................................................... 46 九、主板详细位号图 ......................................................................................................................... 47 十、维修后功能测试 ......................................................................................................................... 50 第 2 页共 50 页

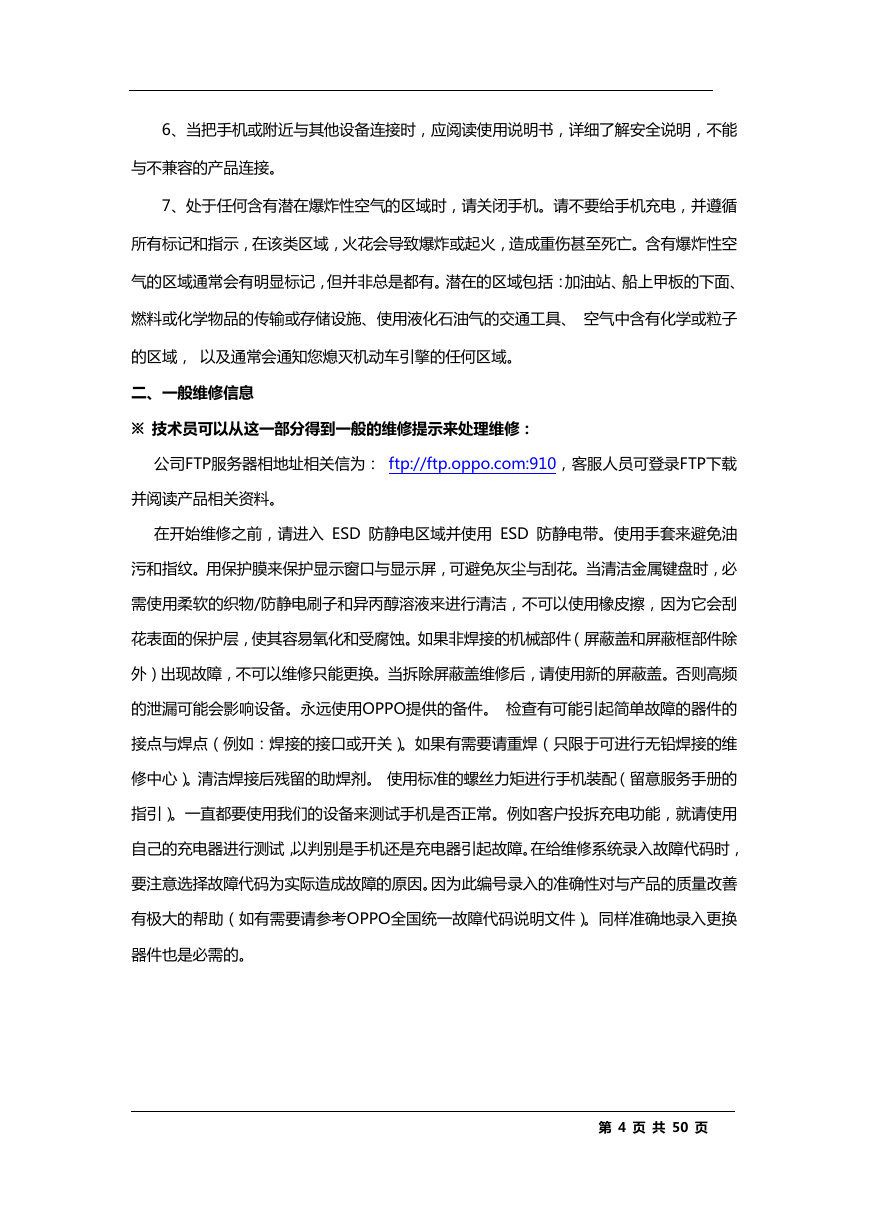

6、当把手机或附近与其他设备连接时，应阅读使用说明书，详细了解安全说明，不能与不兼容的产品连接。 7、处于任何含有潜在爆炸性空气的区域时，请关闭手机。请不要给手机充电，并遵循所有标记和指示，在该类区域，火花会导致爆炸或起火，造成重伤甚至死亡。含有爆炸性空气的区域通常会有明显标记，但并非总是都有。潜在的区域包括：加油站、船上甲板的下面、燃料或化学物品的传输或存储设施、使用液化石油气的交通工具、空气中含有化学或粒子的区域，以及通常会通知您熄灭机动车引擎的任何区域。二、一般维修信息 ※ 技术员可以从这一部分得到一般的维修提示来处理维修：公司FTP服务器相地址相关信为： ftp://ftp.oppo.com:910，客服人员可登录FTP下载并阅读产品相关资料。在开始维修之前，请进入 ESD 防静电区域并使用 ESD 防静电带。使用手套来避免油污和指纹。用保护膜来保护显示窗口与显示屏，可避免灰尘与刮花。当清洁金属键盘时，必需使用柔软的织物/防静电刷子和异丙醇溶液来进行清洁，不可以使用橡皮擦，因为它会刮花表面的保护层，使其容易氧化和受腐蚀。如果非焊接的机械部件（屏蔽盖和屏蔽框部件除外）出现故障，不可以维修只能更换。当拆除屏蔽盖维修后，请使用新的屏蔽盖。否则高频的泄漏可能会影响设备。永远使用OPPO提供的备件。检查有可能引起简单故障的器件的接点与焊点（例如：焊接的接口或开关）。如果有需要请重焊（只限于可进行无铅焊接的维修中心）。清洁焊接后残留的助焊剂。使用标准的螺丝力矩进行手机装配（留意服务手册的指引）。一直都要使用我们的设备来测试手机是否正常。例如客户投拆充电功能，就请使用自己的充电器进行测试，以判别是手机还是充电器引起故障。在给维修系统录入故障代码时，要注意选择故障代码为实际造成故障的原因。因为此编号录入的准确性对与产品的质量改善有极大的帮助（如有需要请参考OPPO全国统一故障代码说明文件）。同样准确地录入更换器件也是必需的。第 4 页共 50 页

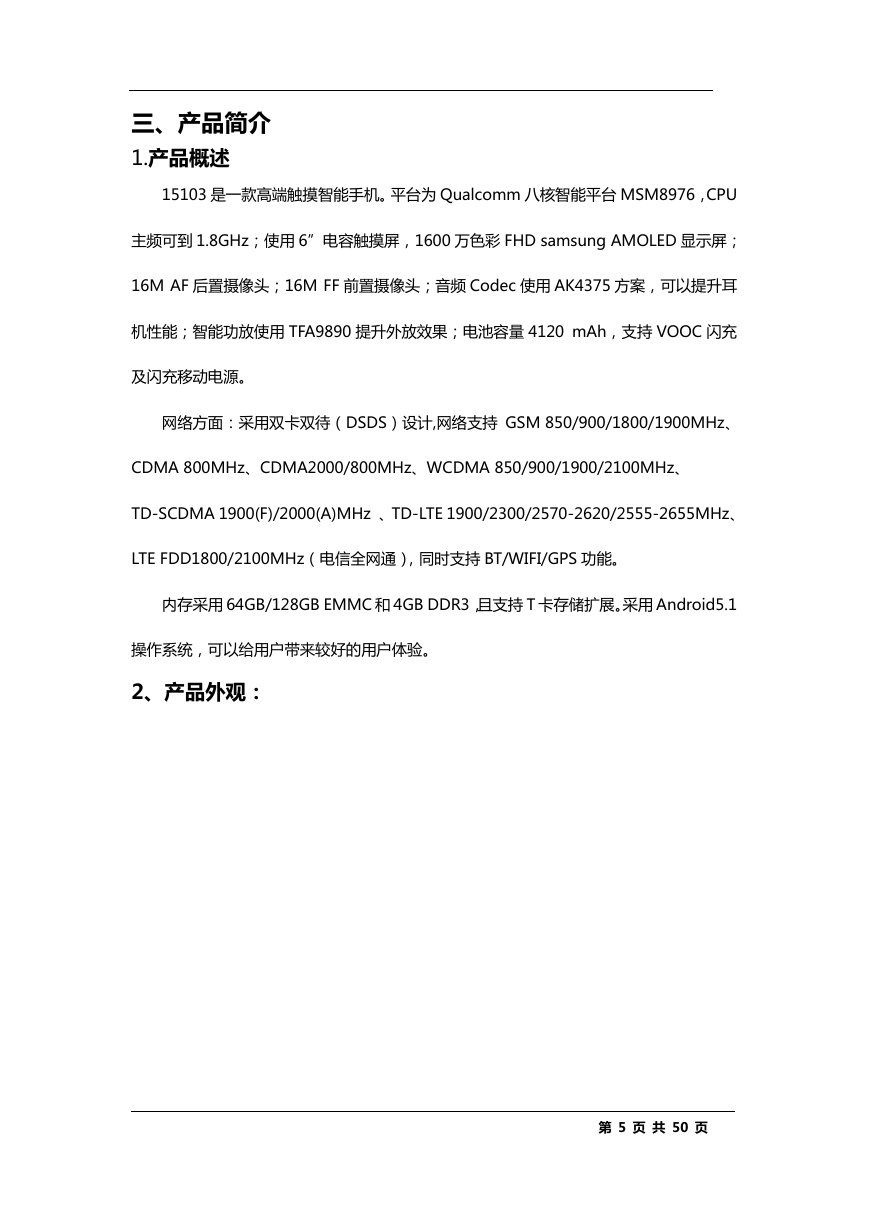

三、产品简介 1.产品概述 15103 是一款高端触摸智能手机。平台为 Qualcomm 八核智能平台 MSM8976，CPU 主频可到 1.8GHz；使用 6”电容触摸屏，1600 万色彩 FHD samsung AMOLED 显示屏； 16M AF 后置摄像头；16M FF 前置摄像头；音频 Codec 使用 AK4375 方案，可以提升耳机性能；智能功放使用 TFA9890 提升外放效果；电池容量 4120 mAh，支持 VOOC 闪充及闪充移动电源。网络方面：采用双卡双待（DSDS）设计,网络支持 GSM 850/900/1800/1900MHz、 CDMA 800MHz、CDMA2000/800MHz、WCDMA 850/900/1900/2100MHz、 TD-SCDMA 1900(F)/2000(A)MHz 、TD-LTE 1900/2300/2570-2620/2555-2655MHz、 LTE FDD1800/2100MHz（电信全网通），同时支持 BT/WIFI/GPS 功能。内存采用 64GB/128GB EMMC 和 4GB DDR3，且支持 T 卡存储扩展。采用 Android5.1 操作系统，可以给用户带来较好的用户体验。 2、产品外观：第 5 页共 50 页

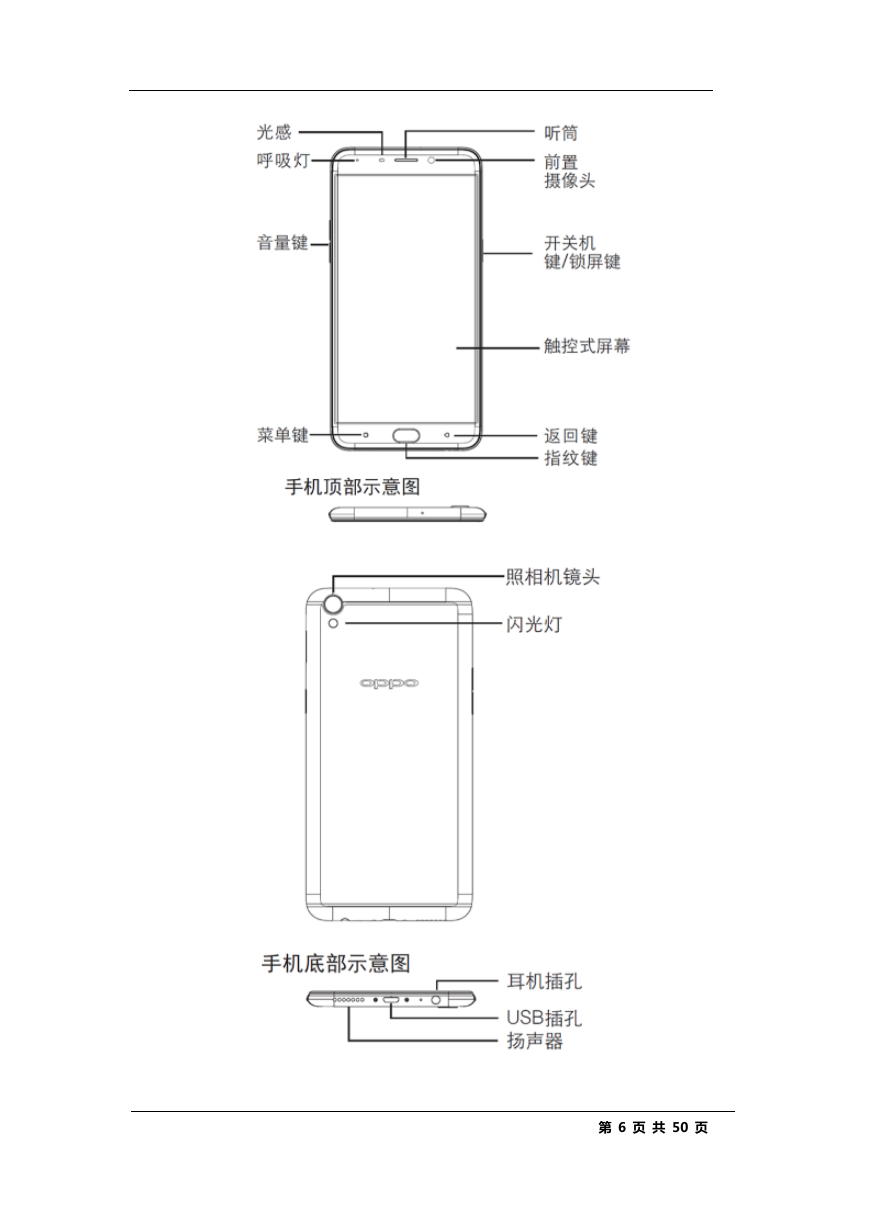

第 6 页共 50 页

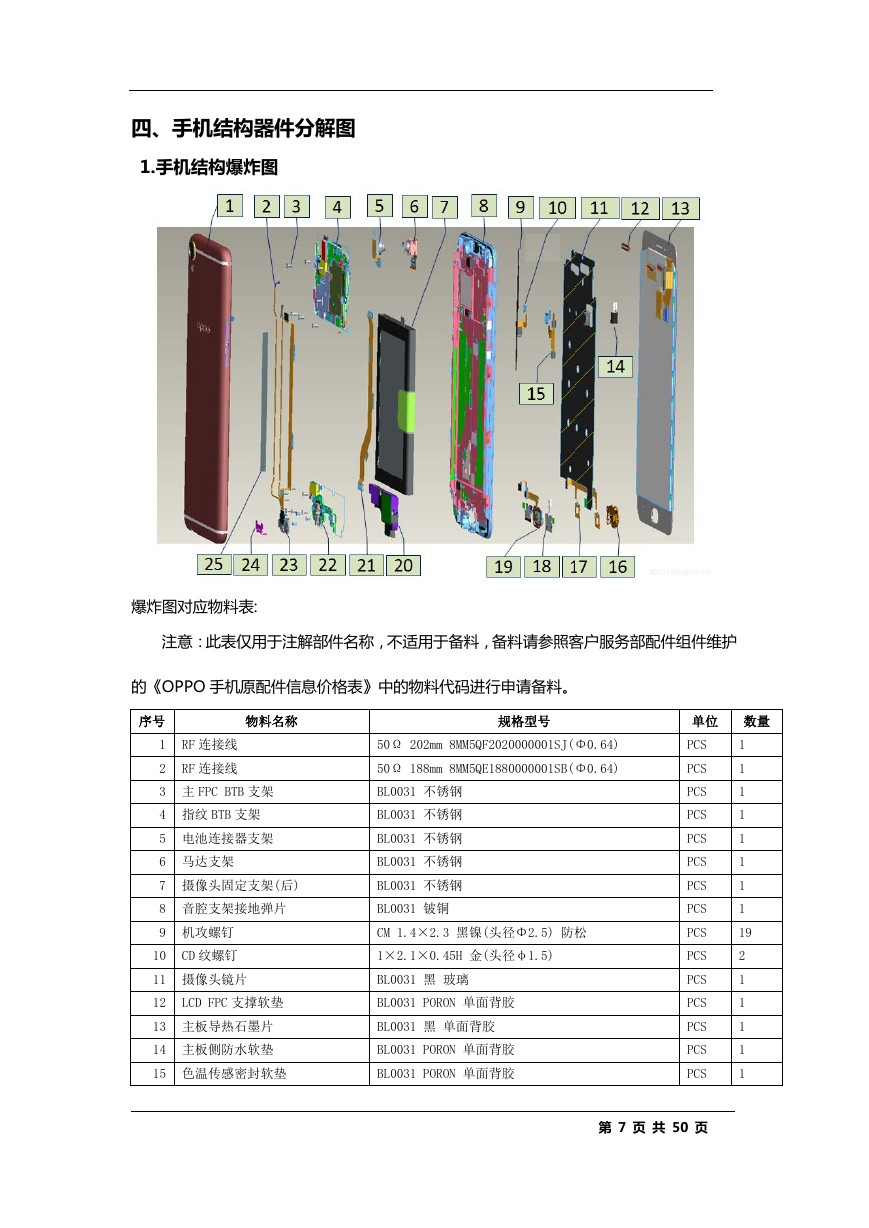

四、手机结构器件分解图 1.手机结构爆炸图爆炸图对应物料表: 注意：此表仅用于注解部件名称，不适用于备料，备料请参照客户服务部配件组件维护的《OPPO 手机原配件信息价格表》中的物料代码进行申请备料。序号物料名称规格型号单位数量 1 RF 连接线 2 RF 连接线 3 主 FPC BTB 支架 4 指纹 BTB 支架 5 电池连接器支架 6 马达支架 50Ω 202mm 8MM5QF2020000001SJ(Φ0.64) 50Ω 188mm 8MM5QE1880000001SB(Φ0.64) BL0031 不锈钢 BL0031 不锈钢 BL0031 不锈钢 BL0031 不锈钢 7 摄像头固定支架(后) BL0031 不锈钢 8 音腔支架接地弹片 BL0031 铍铜 9 机攻螺钉 10 CD 纹螺钉 11 摄像头镜片 CM 1.4×2.3 黑镍(头径Φ2.5) 防松 1×2.1×0.45H 金(头径φ1.5) BL0031 黑玻璃 12 LCD FPC 支撑软垫 BL0031 PORON 单面背胶 13 主板导热石墨片 BL0031 黑单面背胶 14 主板侧防水软垫 BL0031 PORON 单面背胶 15 色温传感密封软垫 BL0031 PORON 单面背胶 PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS 1 1 1 1 1 1 1 1 19 2 1 1 1 1 1 第 7 页共 50 页

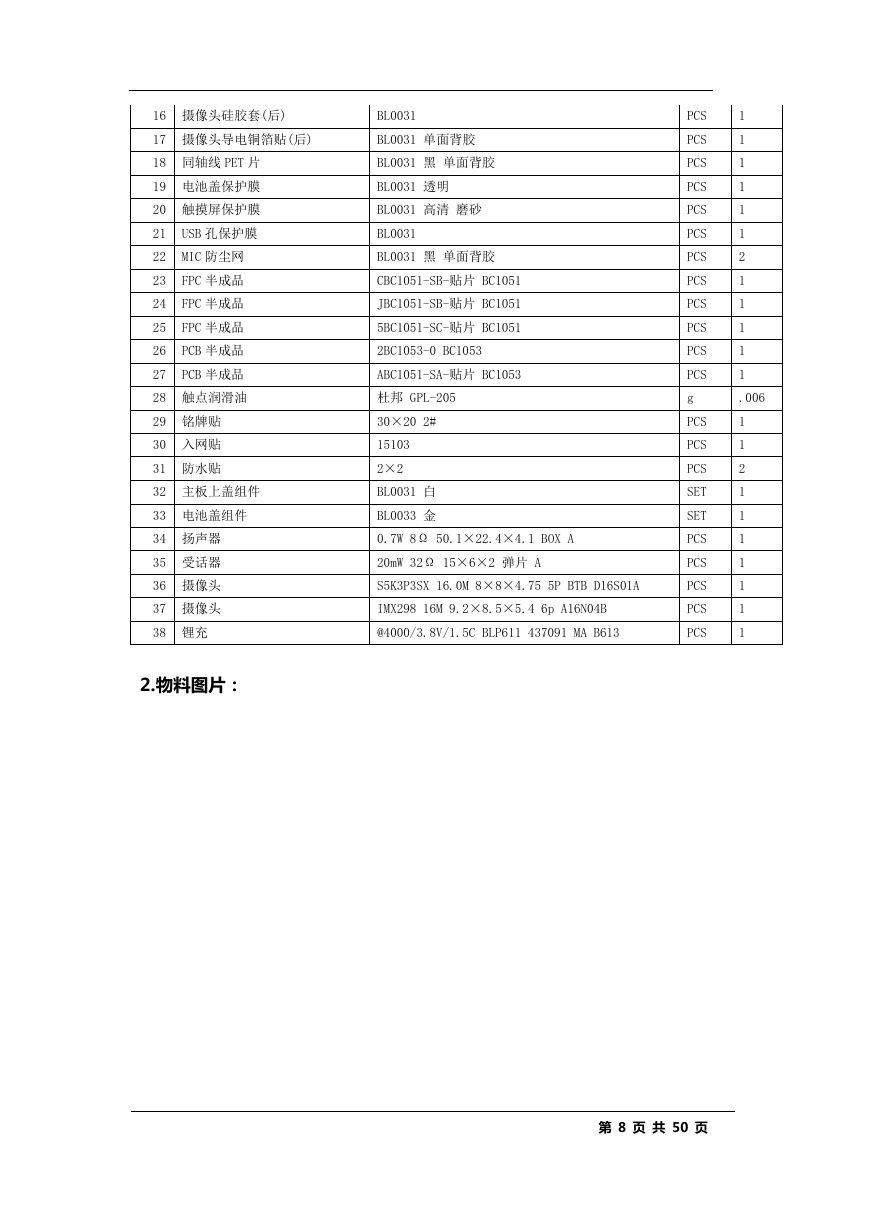

16 摄像头硅胶套(后) BL0031 17 摄像头导电铜箔贴(后) BL0031 单面背胶 18 同轴线 PET 片 19 电池盖保护膜 20 触摸屏保护膜 21 USB 孔保护膜 22 MIC 防尘网 23 FPC 半成品 24 FPC 半成品 25 FPC 半成品 26 PCB 半成品 27 PCB 半成品 28 触点润滑油 29 铭牌贴 30 入网贴 31 防水贴 32 主板上盖组件 33 电池盖组件 34 扬声器 35 受话器 36 摄像头 37 摄像头 38 锂充 2.物料图片： BL0031 黑单面背胶 BL0031 透明 BL0031 高清磨砂 BL0031 BL0031 黑单面背胶 CBC1051-SB-贴片 BC1051 JBC1051-SB-贴片 BC1051 5BC1051-SC-贴片 BC1051 2BC1053-0 BC1053 ABC1051-SA-贴片 BC1053 杜邦 GPL-205 30×20 2# 15103 2×2 BL0031 白 BL0033 金 0.7W 8Ω 50.1×22.4×4.1 BOX A 20mW 32Ω 15×6×2 弹片 A S5K3P3SX 16.0M 8×8×4.75 5P BTB D16S01A IMX298 16M 9.2×8.5×5.4 6p A16N04B @4000/3.8V/1.5C BLP611 437091 MA B613 PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS g PCS PCS PCS SET SET PCS PCS PCS PCS PCS 1 1 1 1 1 1 2 1 1 1 1 1 .006 1 1 2 1 1 1 1 1 1 1 第 8 页共 50 页

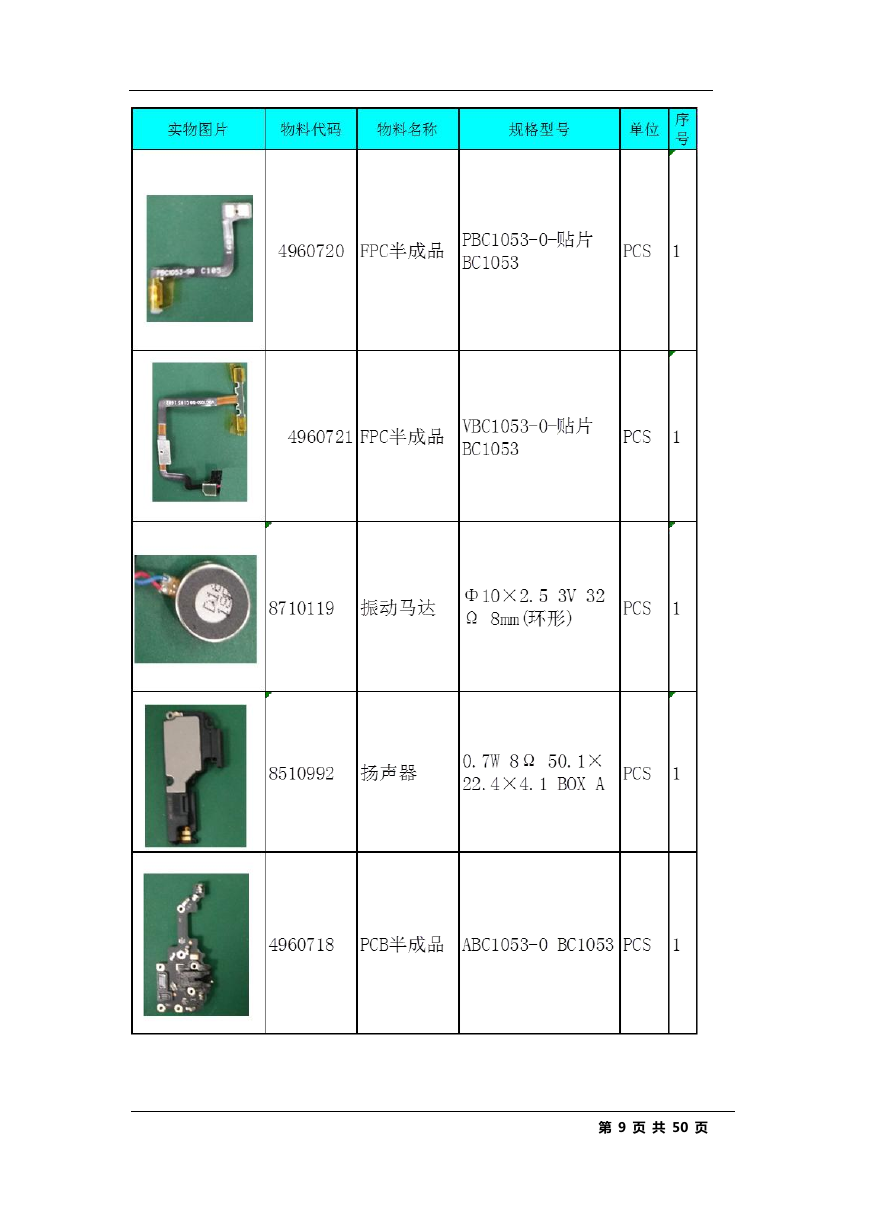

第 9 页共 50 页
