书名页

第1 章绪论

第2 章8086/ 8088 寻址方式和指令系统

第3 章汇编语言及其程序设计初步

第4 章子程序设计和DOS 功能调用

第5 章输入输出与中断

第6 章简单应用程序的设计

第7 章高级汇编语言技术

第8 章模块化程序设计技术

第9 章80386 程序设计基础

第10 章保护方式下的80386 及其编程

第11 章80486 及Pent ium 程序设计基础

80x86汇编语言清华大学出版社

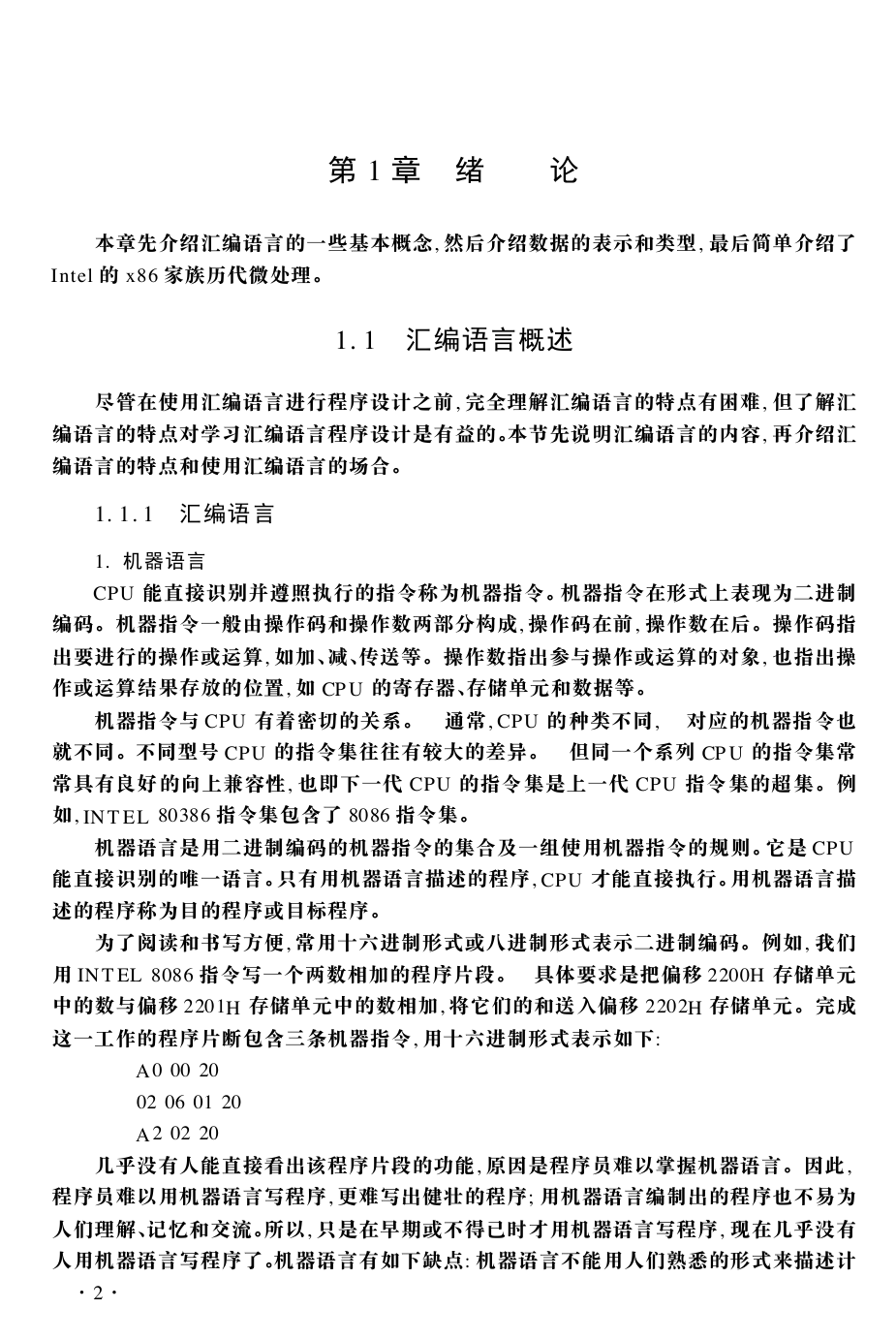

第 1 章绪论本章先介绍汇编语言的一些基本概念, 然后介绍数据的表示和类型, 最后简单介绍了 Intel 的 x86 家族历代微处理。 1. 1 汇编语言概述尽管在使用汇编语言进行程序设计之前, 完全理解汇编语言的特点有困难, 但了解汇编语言的特点对学习汇编语言程序设计是有益的。本节先说明汇编语言的内容, 再介绍汇编语言的特点和使用汇编语言的场合。 1. 1. 1 汇编语言 1. 机器语言 CPU 能直接识别并遵照执行的指令称为机器指令。机器指令在形式上表现为二进制编码。机器指令一般由操作码和操作数两部分构成, 操作码在前, 操作数在后。操作码指出要进行的操作或运算, 如加、减、传送等。操作数指出参与操作或运算的对象, 也指出操作或运算结果存放的位置, 如 CP U 的寄存器、存储单元和数据等。机器指令与 CPU 有着密切的关系。通常, CPU 的种类不同, 对应的机器指令也就不同。不同型号 CPU 的指令集往往有较大的差异。但同一个系列 CP U 的指令集常常具有良好的向上兼容性, 也即下一代 CPU 的指令集是上一代 CPU 指令集的超集。例如, IN T EL 80386 指令集包含了 8086 指令集。机器语言是用二进制编码的机器指令的集合及一组使用机器指令的规则。它是 CPU 能直接识别的唯一语言。只有用机器语言描述的程序, CPU 才能直接执行。用机器语言描述的程序称为目的程序或目标程序。为了阅读和书写方便, 常用十六进制形式或八进制形式表示二进制编码。例如, 我们用 IN T EL 8086 指令写一个两数相加的程序片段。具体要求是把偏移 2200H 存储单元中的数与偏移 2201H 存储单元中的数相加, 将它们的和送入偏移 2202H 存储单元。完成这一工作的程序片断包含三条机器指令, 用十六进制形式表示如下: A 0 00 20 02 06 01 20 A 2 02 20 几乎没有人能直接看出该程序片段的功能, 原因是程序员难以掌握机器语言。因此, 程序员难以用机器语言写程序, 更难写出健壮的程序; 用机器语言编制出的程序也不易为人们理解、记忆和交流。所以, 只是在早期或不得已时才用机器语言写程序, 现在几乎没有人用机器语言写程序了。机器语言有如下缺点: 机器语言不能用人们熟悉的形式来描述计 ·2·

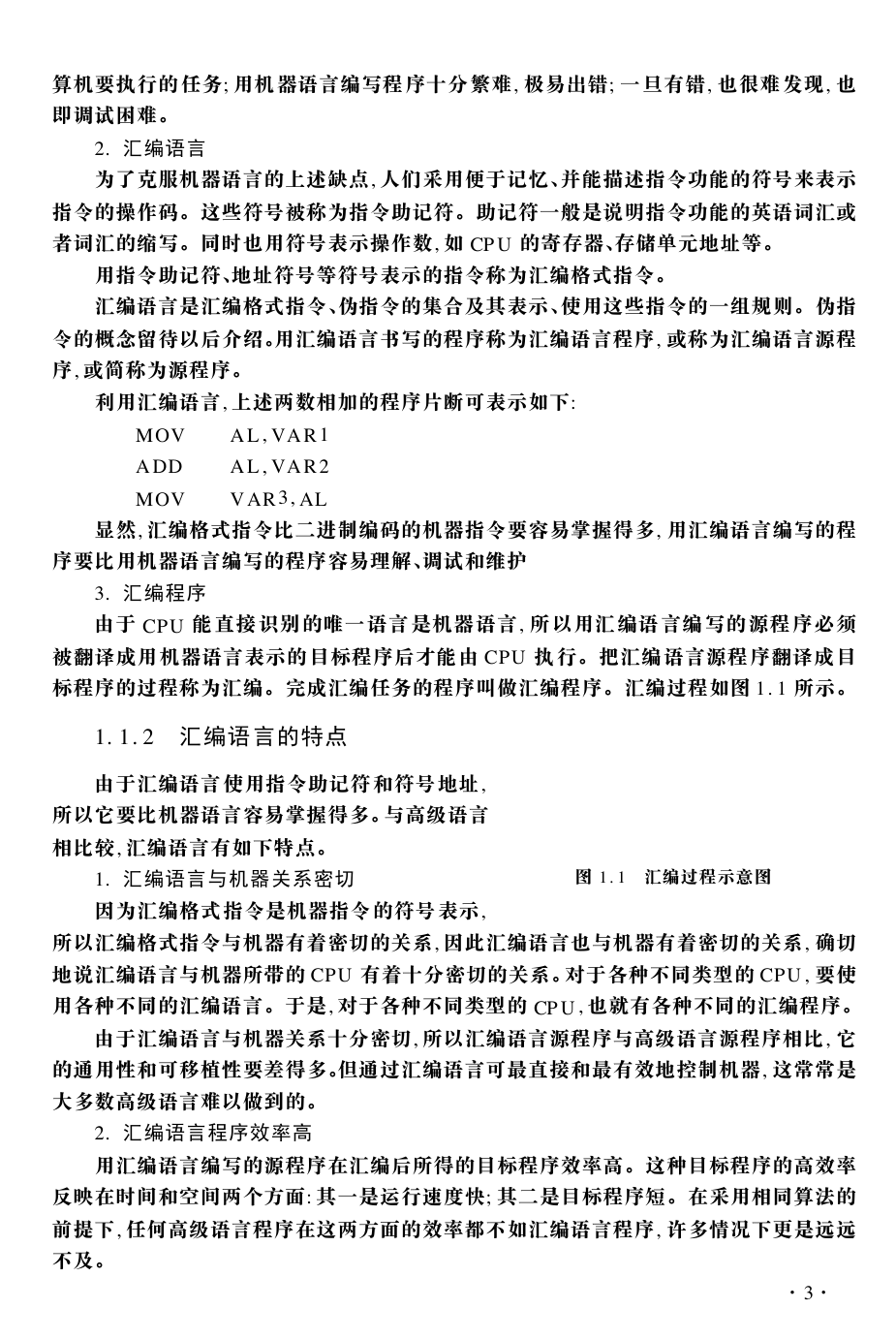

算机要执行的任务; 用机器语言编写程序十分繁难, 极易出错; 一旦有错, 也很难发现, 也即调试困难。 2. 汇编语言为了克服机器语言的上述缺点, 人们采用便于记忆、并能描述指令功能的符号来表示指令的操作码。这些符号被称为指令助记符。助记符一般是说明指令功能的英语词汇或者词汇的缩写。同时也用符号表示操作数, 如 CP U 的寄存器、存储单元地址等。用指令助记符、地址符号等符号表示的指令称为汇编格式指令。汇编语言是汇编格式指令、伪指令的集合及其表示、使用这些指令的一组规则。伪指令的概念留待以后介绍。用汇编语言书写的程序称为汇编语言程序, 或称为汇编语言源程序, 或简称为源程序。利用汇编语言, 上述两数相加的程序片断可表示如下: MOV A L, VA R 1 A DD A L, VA R 2 MOV V AR 3, AL 显然, 汇编格式指令比二进制编码的机器指令要容易掌握得多, 用汇编语言编写的程序要比用机器语言编写的程序容易理解、调试和维护 3. 汇编程序由于 CPU 能直接识别的唯一语言是机器语言, 所以用汇编语言编写的源程序必须被翻译成用机器语言表示的目标程序后才能由 CPU 执行。把汇编语言源程序翻译成目标程序的过程称为汇编。完成汇编任务的程序叫做汇编程序。汇编过程如图 1. 1 所示。 1. 1. 2 汇编语言的特点由于汇编语言使用指令助记符和符号地址, 所以它要比机器语言容易掌握得多。与高级语言相比较, 汇编语言有如下特点。 1. 汇编语言与机器关系密切因为汇编格式指令是机器指令的符号表示, 图 1. 1 汇编过程示意图所以汇编格式指令与机器有着密切的关系, 因此汇编语言也与机器有着密切的关系, 确切地说汇编语言与机器所带的 CPU 有着十分密切的关系。对于各种不同类型的 CPU , 要使用各种不同的汇编语言。于是, 对于各种不同类型的 CP U , 也就有各种不同的汇编程序。由于汇编语言与机器关系十分密切, 所以汇编语言源程序与高级语言源程序相比, 它的通用性和可移植性要差得多。但通过汇编语言可最直接和最有效地控制机器, 这常常是大多数高级语言难以做到的。 2. 汇编语言程序效率高用汇编语言编写的源程序在汇编后所得的目标程序效率高。这种目标程序的高效率反映在时间和空间两个方面: 其一是运行速度快; 其二是目标程序短。在采用相同算法的前提下, 任何高级语言程序在这两方面的效率都不如汇编语言程序, 许多情况下更是远远不及。 ·3·

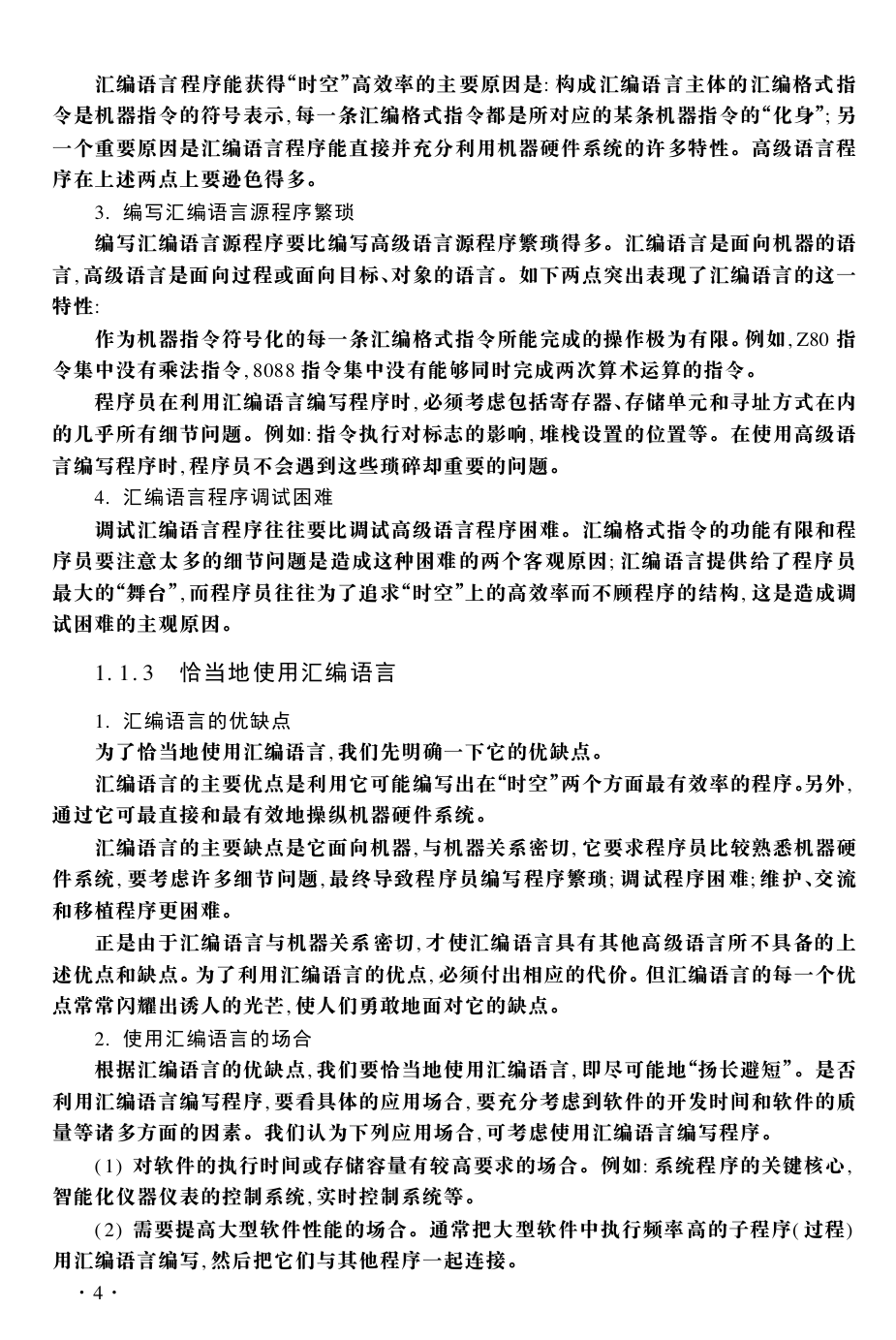

汇编语言程序能获得“时空”高效率的主要原因是: 构成汇编语言主体的汇编格式指令是机器指令的符号表示, 每一条汇编格式指令都是所对应的某条机器指令的“化身”; 另一个重要原因是汇编语言程序能直接并充分利用机器硬件系统的许多特性。高级语言程序在上述两点上要逊色得多。 3. 编写汇编语言源程序繁琐编写汇编语言源程序要比编写高级语言源程序繁琐得多。汇编语言是面向机器的语言, 高级语言是面向过程或面向目标、对象的语言。如下两点突出表现了汇编语言的这一特性: 作为机器指令符号化的每一条汇编格式指令所能完成的操作极为有限。例如, Z80 指令集中没有乘法指令, 8088 指令集中没有能够同时完成两次算术运算的指令。程序员在利用汇编语言编写程序时, 必须考虑包括寄存器、存储单元和寻址方式在内的几乎所有细节问题。例如: 指令执行对标志的影响, 堆栈设置的位置等。在使用高级语言编写程序时, 程序员不会遇到这些琐碎却重要的问题。 4. 汇编语言程序调试困难调试汇编语言程序往往要比调试高级语言程序困难。汇编格式指令的功能有限和程序员要注意太多的细节问题是造成这种困难的两个客观原因; 汇编语言提供给了程序员最大的“舞台”, 而程序员往往为了追求“时空”上的高效率而不顾程序的结构, 这是造成调试困难的主观原因。 1. 1. 3 恰当地使用汇编语言 1. 汇编语言的优缺点为了恰当地使用汇编语言, 我们先明确一下它的优缺点。汇编语言的主要优点是利用它可能编写出在“时空”两个方面最有效率的程序。另外, 通过它可最直接和最有效地操纵机器硬件系统。汇编语言的主要缺点是它面向机器, 与机器关系密切, 它要求程序员比较熟悉机器硬件系统, 要考虑许多细节问题, 最终导致程序员编写程序繁琐; 调试程序困难; 维护、交流和移植程序更困难。正是由于汇编语言与机器关系密切, 才使汇编语言具有其他高级语言所不具备的上述优点和缺点。为了利用汇编语言的优点, 必须付出相应的代价。但汇编语言的每一个优点常常闪耀出诱人的光芒, 使人们勇敢地面对它的缺点。 2. 使用汇编语言的场合根据汇编语言的优缺点, 我们要恰当地使用汇编语言, 即尽可能地“扬长避短”。是否利用汇编语言编写程序, 要看具体的应用场合, 要充分考虑到软件的开发时间和软件的质量等诸多方面的因素。我们认为下列应用场合, 可考虑使用汇编语言编写程序。 ( 1) 对软件的执行时间或存储容量有较高要求的场合。例如: 系统程序的关键核心, 智能化仪器仪表的控制系统, 实时控制系统等。 ( 2) 需要提高大型软件性能的场合。通常把大型软件中执行频率高的子程序( 过程) 用汇编语言编写, 然后把它们与其他程序一起连接。 ·4·

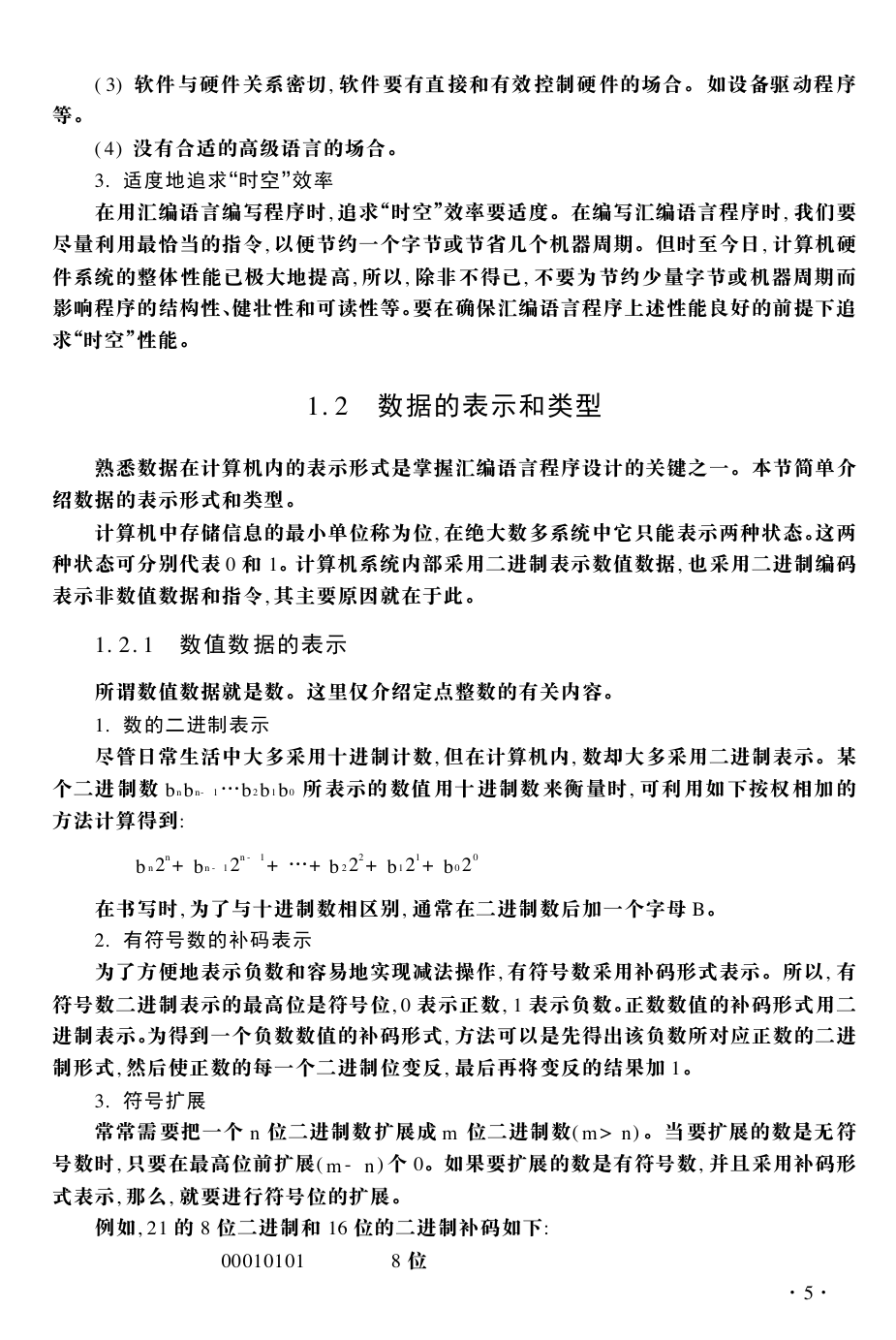

( 3) 软件与硬件关系密切, 软件要有直接和有效控制硬件的场合。如设备驱动程序等。 ( 4) 没有合适的高级语言的场合。 3. 适度地追求“时空”效率在用汇编语言编写程序时, 追求“时空”效率要适度。在编写汇编语言程序时, 我们要尽量利用最恰当的指令, 以便节约一个字节或节省几个机器周期。但时至今日, 计算机硬件系统的整体性能已极大地提高, 所以, 除非不得已, 不要为节约少量字节或机器周期而影响程序的结构性、健壮性和可读性等。要在确保汇编语言程序上述性能良好的前提下追求“时空”性能。 1. 2 数据的表示和类型熟悉数据在计算机内的表示形式是掌握汇编语言程序设计的关键之一。本节简单介绍数据的表示形式和类型。计算机中存储信息的最小单位称为位, 在绝大数多系统中它只能表示两种状态。这两种状态可分别代表 0 和 1。计算机系统内部采用二进制表示数值数据, 也采用二进制编码表示非数值数据和指令, 其主要原因就在于此。 1. 2. 1 数值数据的表示所谓数值数据就是数。这里仅介绍定点整数的有关内容。 1. 数的二进制表示尽管日常生活中大多采用十进制计数, 但在计算机内, 数却大多采用二进制表示。某个二进制数 b nb n- 1…b 2b 1b 0 所表示的数值用十进制数来衡量时, 可利用如下按权相加的方法计算得到: b n2n+ b n - 12n - 1+ …+ b 222+ b 121+ b 02 0 在书写时, 为了与十进制数相区别, 通常在二进制数后加一个字母 B。 2. 有符号数的补码表示为了方便地表示负数和容易地实现减法操作, 有符号数采用补码形式表示。所以, 有符号数二进制表示的最高位是符号位, 0 表示正数, 1 表示负数。正数数值的补码形式用二进制表示。为得到一个负数数值的补码形式, 方法可以是先得出该负数所对应正数的二进制形式, 然后使正数的每一个二进制位变反, 最后再将变反的结果加 1。 3. 符号扩展常常需要把一个 n 位二进制数扩展成 m 位二进制数( m > n) 。当要扩展的数是无符号数时, 只要在最高位前扩展( m - n ) 个 0。如果要扩展的数是有符号数, 并且采用补码形式表示, 那么, 就要进行符号位的扩展。例如, 21 的 8 位二进制和 16 位的二进制补码如下: 00010101 8 位 ·5·

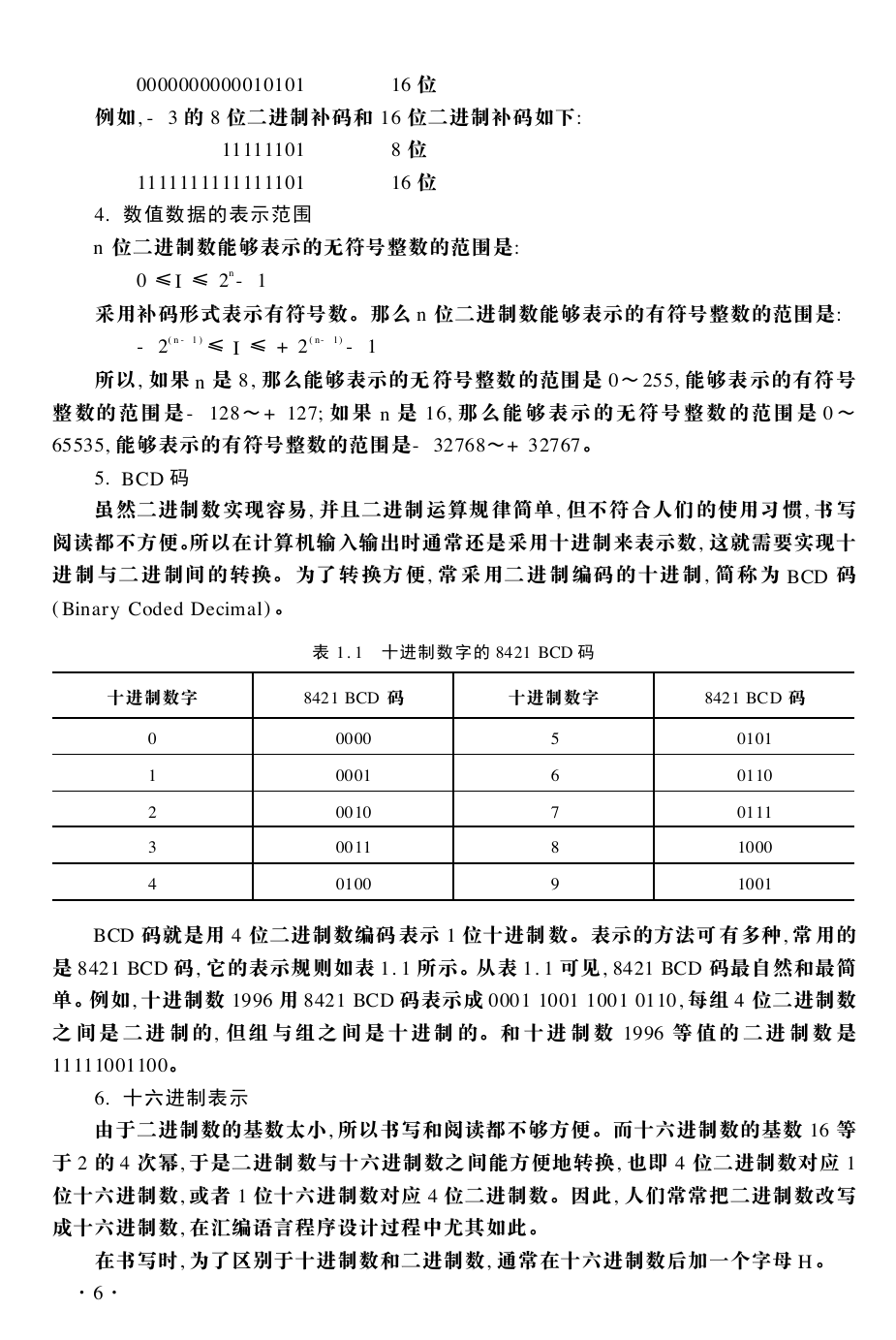

0000000000010101 16 位例如, - 3 的 8 位二进制补码和 16 位二进制补码如下: 11111101 8 位 1111111111111101 16 位 4. 数值数据的表示范围 n 位二进制数能够表示的无符号整数的范围是: 0 ≤I ≤ 2n- 1 采用补码形式表示有符号数。那么 n 位二进制数能够表示的有符号整数的范围是: - 2( n - 1 ) ≤ I ≤ + 2 ( n- 1) - 1 所以, 如果 n 是 8, 那么能够表示的无符号整数的范围是 0～ 255, 能够表示的有符号整数的范围是 - 128～ + 127; 如果 n 是 16, 那么能够表示的无符号整数的范围是 0 ～ 65535, 能够表示的有符号整数的范围是- 32768～+ 32767。 5. BCD 码虽然二进制数实现容易, 并且二进制运算规律简单, 但不符合人们的使用习惯, 书写阅读都不方便。所以在计算机输入输出时通常还是采用十进制来表示数, 这就需要实现十进制与二进制间的转换。为了转换方便, 常采用二进制编码的十进制, 简称为 BCD 码 ( Binary Coded Decimal) 。表 1. 1 十进制数字的 8421 BCD 码十进制数字 8421 BCD 码十进制数字 8421 BCD 码 0 1 2 3 4 0000 0001 0010 0011 0100 5 6 7 8 9 0101 0110 0111 1000 1001 BCD 码就是用 4 位二进制数编码表示 1 位十进制数。表示的方法可有多种, 常用的是 8421 BCD 码, 它的表示规则如表 1. 1 所示。从表 1. 1 可见, 8421 BCD 码最自然和最简单。例如, 十进制数 1996 用 8421 BCD 码表示成 0001 1001 1001 0110, 每组 4 位二进制数之间是二进制的, 但组与组之间是十进制的。和十进制数 1996 等值的二进制数是 11111001100。 6. 十六进制表示由于二进制数的基数太小, 所以书写和阅读都不够方便。而十六进制数的基数 16 等于 2 的 4 次幂, 于是二进制数与十六进制数之间能方便地转换, 也即 4 位二进制数对应 1 位十六进制数, 或者 1 位十六进制数对应 4 位二进制数。因此, 人们常常把二进制数改写成十六进制数, 在汇编语言程序设计过程中尤其如此。在书写时, 为了区别于十进制数和二进制数, 通常在十六进制数后加一个字母 H 。 ·6·

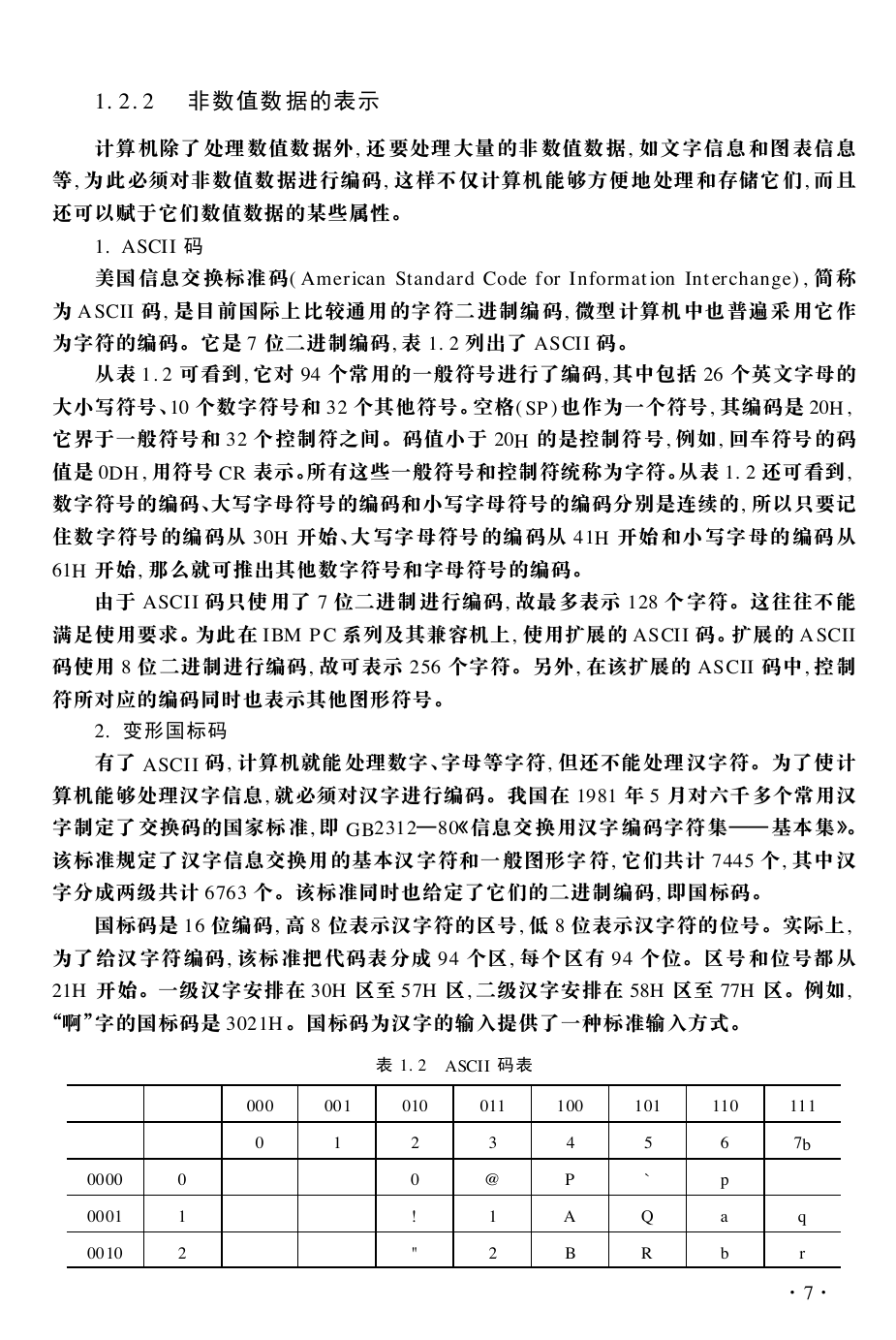

1. 2. 2 非数值数据的表示计算机除了处理数值数据外, 还要处理大量的非数值数据, 如文字信息和图表信息等, 为此必须对非数值数据进行编码, 这样不仅计算机能够方便地处理和存储它们, 而且还可以赋于它们数值数据的某些属性。 1. ASCII 码美国信息交换标准码( American Standard Code for Informat ion Int erchange) , 简称为 A SCII 码, 是目前国际上比较通用的字符二进制编码, 微型计算机中也普遍采用它作为字符的编码。它是 7 位二进制编码, 表 1. 2 列出了 ASCII 码。从表 1. 2 可看到, 它对 94 个常用的一般符号进行了编码, 其中包括 26 个英文字母的大小写符号、10 个数字符号和 32 个其他符号。空格( SP ) 也作为一个符号, 其编码是 20H , 它界于一般符号和 32 个控制符之间。码值小于 20H 的是控制符号, 例如, 回车符号的码值是 0DH , 用符号 CR 表示。所有这些一般符号和控制符统称为字符。从表 1. 2 还可看到, 数字符号的编码、大写字母符号的编码和小写字母符号的编码分别是连续的, 所以只要记住数字符号的编码从 30H 开始、大写字母符号的编码从 41H 开始和小写字母的编码从 61H 开始, 那么就可推出其他数字符号和字母符号的编码。由于 ASCII 码只使用了 7 位二进制进行编码, 故最多表示 128 个字符。这往往不能满足使用要求。为此在 IBM P C 系列及其兼容机上, 使用扩展的 ASCII 码。扩展的 A SCII 码使用 8 位二进制进行编码, 故可表示 256 个字符。另外, 在该扩展的 ASCII 码中, 控制符所对应的编码同时也表示其他图形符号。 2. 变形国标码有了 ASCII 码, 计算机就能处理数字、字母等字符, 但还不能处理汉字符。为了使计算机能够处理汉字信息, 就必须对汉字进行编码。我国在 1981 年 5 月对六千多个常用汉字制定了交换码的国家标准, 即 GB2312—80《信息交换用汉字编码字符集—— 基本集》。该标准规定了汉字信息交换用的基本汉字符和一般图形字符, 它们共计 7445 个, 其中汉字分成两级共计 6763 个。该标准同时也给定了它们的二进制编码, 即国标码。国标码是 16 位编码, 高 8 位表示汉字符的区号, 低 8 位表示汉字符的位号。实际上, 为了给汉字符编码, 该标准把代码表分成 94 个区, 每个区有 94 个位。区号和位号都从 21H 开始。一级汉字安排在 30H 区至 57H 区, 二级汉字安排在 58H 区至 77H 区。例如, “啊”字的国标码是 3021H 。国标码为汉字的输入提供了一种标准输入方式。 000 0 001 1 表 1. 2 ASCII 码表 010 011 100 101 110 2 0 ! " 3 @ 1 2 4 P A B 5 ` Q R 6 p a b 0000 0001 0010 0 1 2 111 7 b q r ·7·

000 0 001 1 010 011 100 101 110 111 2 # ＄ % & ' ( ) * + , - . / 3 3 4 5 6 7 8 9 : ; < = > ? 4 C D E F G H I J K L M N O 5 S T U V W X Y Z [ \ ] ^ _ 6 c d e f g h i j k l m n o 7 s t u v w x y z { ©¦ } ～ 0011 0100 0101 0110 0001 1000 1001 1010 1011 1100 1101 1110 1111 3 4 5 6 7 8 9 A B C D E F 目前在计算机中文平台中普遍采用的汉字编码是变形国标码。变形国标码是 16 位二进制编码, 顾名思义它是国标码的变形。用得最多的变形方法是把国标码的第 15 位和第 7 位均置成 1, 由于国标码中第 15 位和第 7 位都是 0, 所以这种变形方法实际上就是在国标码上加 8080H 。尽管 16 位的变形国标码与两个扩展的 ASCII 码的组合有冲突, 但它在相关系统模块的支持下, 有效地实现了汉字在计算机内的表示。 1. 2. 3 基本数据类型计算机存取的以二进制位表示的信息位数一般是 8 的倍数, 它们有专门的名称。 1. 字节一个字节由 8 个二进制位组成。字节的最低位一般称为第 0 位, 最高位称为第 7 位, 如图 1. 2 所示。图 1. 2 一个字节 8 个位通常, 硬件存储器的每一存储单元就由 8 个连续的位组成, 也即可用于存储一个字节的信息。如用一个字节来表示一个无符号数, 那么表示范围是 0～255; 如表示有符号数, 则表 ·8·
