SIMATIC S7-300 具有多种不同的通讯接口：多种通讯处理器用来连接 AS-i 接口、 PROFIBUS 和工业以太网总线系统。通讯处理器用来连接点到点的通讯系统。多点接口(MPI) 集成在 CPU 中，用于同时连接编程器、PC 机、人机界面系统及其他 SIMATIC S7/M7/C7 等自动化控制系统。 ---- 用户可以方便的使用 Step7 软件进行通讯组态。 ---- CPU 支持下列通讯类型：过程通讯通过总线(AS-i 或 PROFIBUS)对 I/O 模块周期寻址(过程映象交换) 。数据通讯在自动控制系统之间或人机界面(HMI)和几个自动控制系统之间，数据通讯会周期地进行或被用户程序或功能块调用。通过 PROFIBUS 的过程通讯

-- -- S7-300 通过通讯处理器，或通过集成在 CPU 上的 PROFIBUS-DP 接口连接到 PROFIBUS-DP 网络上。 ---- 带有 PROFIBUS-DP 主站/从站接口的 CPU 可以使用户能够方便高效地进行组态。 ---- 而且，用户通过 PROFIBUS-DP 分布式 I/O 就像处理集中的 I/O 一样，具有相同的组态、地址和编程。 ---- 下列设备可以作为通讯的主站： SIMATIC S7-300 ( 通过带 PROFIBUS-DP 接口 CPU 或通过 PROFIBUS-DP) SIMATIC S7-400 (通过带 PROFIBUS-DP 接口的 CPU 或通过 PROFIBUS-DP CP) SIMATIC C7 ( 通过带 PROFIBUS-DP 接口的 C7 或通过

PROFIBUS-DP CP) S5-115U/h ， S5-135U 和带 IM308 的 S5-155U/H 带 PROFIBUS-DP 接口的 S5-95U SIMATIC 505 ---- 需要说明的是，在一条线上不要连接 2 个以上的主站。 ---- 下列设备可以作为从站： ET200B/L/M/S/X 分布式 I/O 设备通过 CP342-5 的 S7-300 CPU315-2 DP，CPU316-2 DP 和 CPU318-2 DP C7-633/p CP，C7-633 DP，C7-634/P DP， C7-634 DP，C7-626 DP 虽然带有 STEP7 的编程器 PG/PC 或

OPPROFIBUS- DP 运行的 MPI 功能。。通过 AS-i 的过程通讯 ---- 对于 AS-i 接口总线，S7-300 有合适的通讯处理器 (CP342-2) 用来连接现场设备。数据通讯概述 ---- S7-300 具有多样的通讯方式。用全局数据通讯联网的 CPU 之间可以通过联网进行数据包的交换；用通讯功能块对网络其他站点进行由事件驱动的通讯。 - MPI， PROFIBUS 或工业以太网。 - 全局数据，通过全局数据通讯服务，联网的 CPU 可以相互之间周期性交换数据(最大到 4gd 包，每包有 22 字节/周期)。例如：一个 CPU 可以访问另一个 CPU 的数据、存储位和过程映象。全局数据通讯只可以通过 MPI 进行。在 Step7 中的 GD 表中进行组态。。

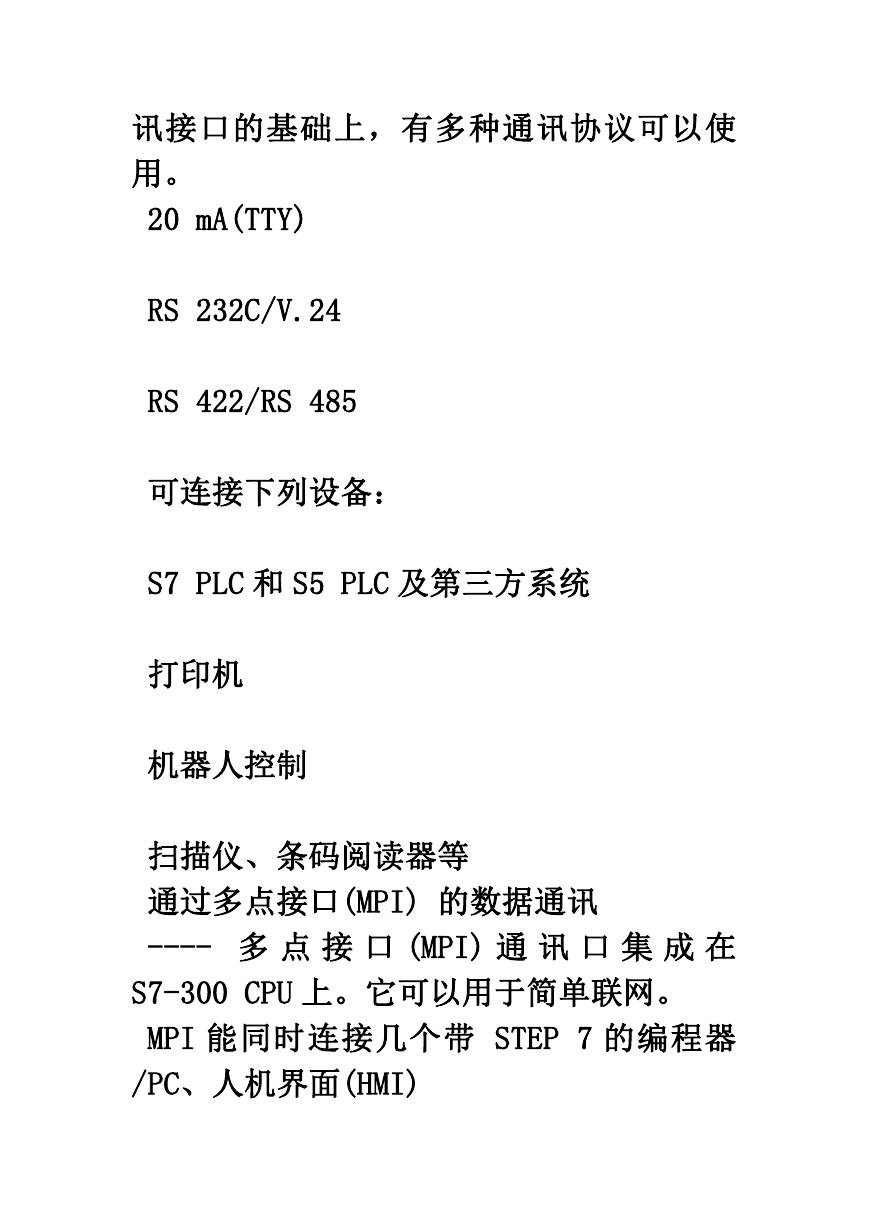

-通讯功能，对 S7/M7/C7 的通讯服务可以使用系统内部块建立起来。 MPI 的标准通讯扩展通讯通过 MPI、K 总线、PROFIBUS 和工业以太网网(S7-300 只能作为服务器) 对于 s5 系列及第三方的通讯服务，可以使用非驻留块建立。 PROFIBUS 和工业以太网实现现 S5 兼容的通讯通过 PROFIBUS 和工业以太网实现标准通讯 (第三方设备) ---- 与全局数据进行对比，必须为通讯功能建立通讯连接。通过 CP 的数据通讯(点对点) ---- 用 CP 340/CP 341 通讯处理模块可以建立起经济而方便的点到点链接。在 3 种通

讯接口的基础上，有多种通讯协议可以使用。 20 mA(TTY) RS 232C/V.24 RS 422/RS 485 可连接下列设备： S7 PLC 和 S5 PLC 及第三方系统打印机机器人控制扫描仪、条码阅读器等通过多点接口(MPI) 的数据通讯 ---- 多点接口 (MPI) 通讯口集成在 S7-300 CPU 上。它可以用于简单联网。 MPI 能同时连接几个带 STEP 7 的编程器 /PC、人机界面(HMI)

全局数据联网的 CPU(GD)服务，周期性地相互进行数据交换(每个程序周期最多允许 16 个 GD 包，每包最多 64 字节)。S7-300 cpu 每次最多可以交换 4 个含 22 个字节的数据包，而且最多可以有 16 个 CPU 参与数据交换(用 step7 v4.x 以上版编程软件)。全局数据通讯只能通过 MPI 接口。。内部通讯总线(K-总线) CPU 的 MPI 是直接与 S7-300 的 K 总线连接。即可以用 k 总线接口从编程器直接通过 MPI 对 FM/CP 模块进行编址。功能强大的通讯技术 - 最多 32 个 MPI 站 - 每个 CPU 最多有 8 个动态通 - 讯连接用于与 SIMATIC S7/M7 300/ 400、 C7 进行标准通讯 - 每个 CPU 最多有 4 个静态通讯连接用于

与编程器、 PC 机、 SIMATIC HMI 系统和 SIMATIC S7/M7-300/ 400、C7 进行扩展通讯。 - 数据传输速度 187.5 千位/秒或 12 兆位/ 秒灵活的扩展能力用下列可靠的部件来配置 MPI 通讯：LAN 电缆，LAN 连接器和 RS 485 中继器均采用 PROFIBUS 和"分布式 I/O"系列产品。这些部件保证了最佳的配置。例如，在任意两个给定的 MPI 节点之间可串联最多 10 个中继器来跨越长距离。通过 CP 进行数据通讯(PROFIBUS 或工业以太网) ---- 可通过 CP 342/343 通讯处理器将 SIMATIC S7-300 与 PROFIBUS 和工业以太网总线系统相连。可连接的包括： SIMATIC S7－300
