    Confidential New Product SVC Guide [ SM-G390F ] Instructor : Seungoh Oh (Senior Engineer) This material is a property of Samsung Electronics Co., Ltd. Any unauthorized use of this material can be punished under applicable International and/or domestic law. - This document cannot be used without Samsung’s Authorization - Confidential

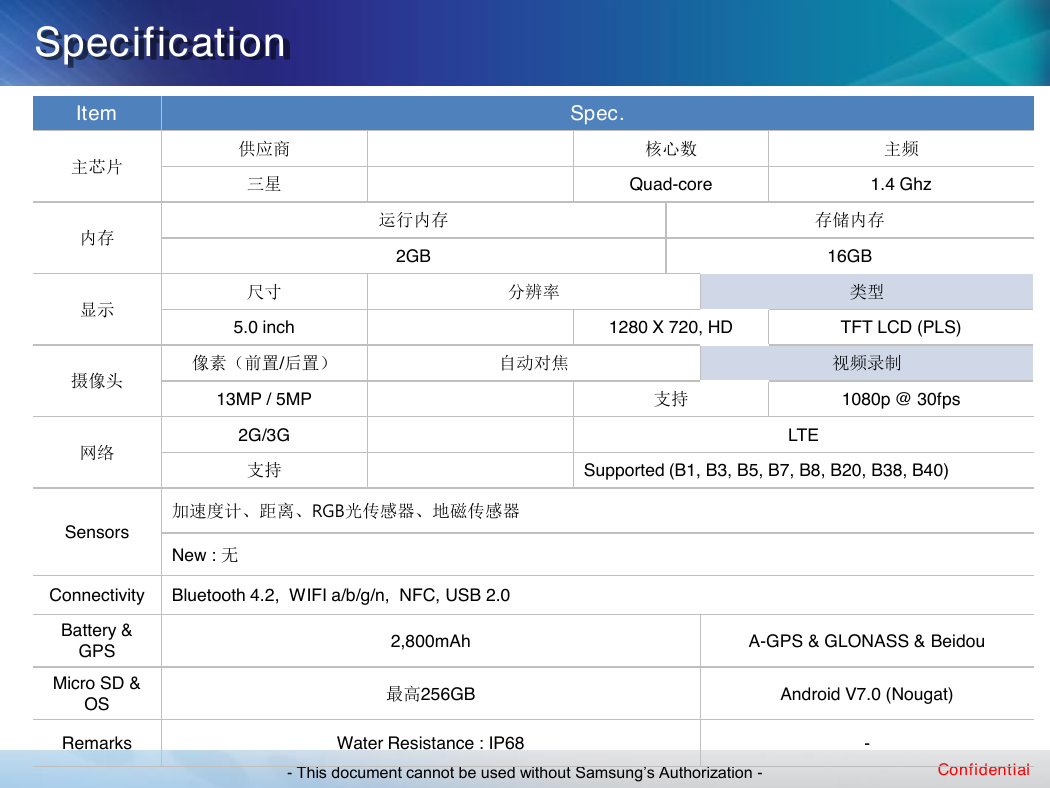

    Specification Item 主芯片 内存 显示 摄像头 网络 供应商 三星 尺寸 5.0 inch 运行内存 2GB 分辨率 Spec. 核心数 Quad-core 主频 1.4 Ghz 存储内存 16GB 类型 1280 X 720, HD TFT LCD (PLS) 像素（前置/后置） 自动对焦 视频录制 13MP / 5MP 2G/3G 支持 支持 1080p @ 30fps LTE Supported (B1, B3, B5, B7, B8, B20, B38, B40) 加速度计、距离、RGB光传感器、地磁传感器 Sensors New : 无 Connectivity Bluetooth 4.2, WIFI a/b/g/n, NFC, USB 2.0 Battery & GPS Micro SD & OS Remarks 2,800mAh 最高256GB A-GPS & GLONASS & Beidou Android V7.0 (Nougat) Water Resistance : IP68 - - This document cannot be used without Samsung’s Authorization - Confidential

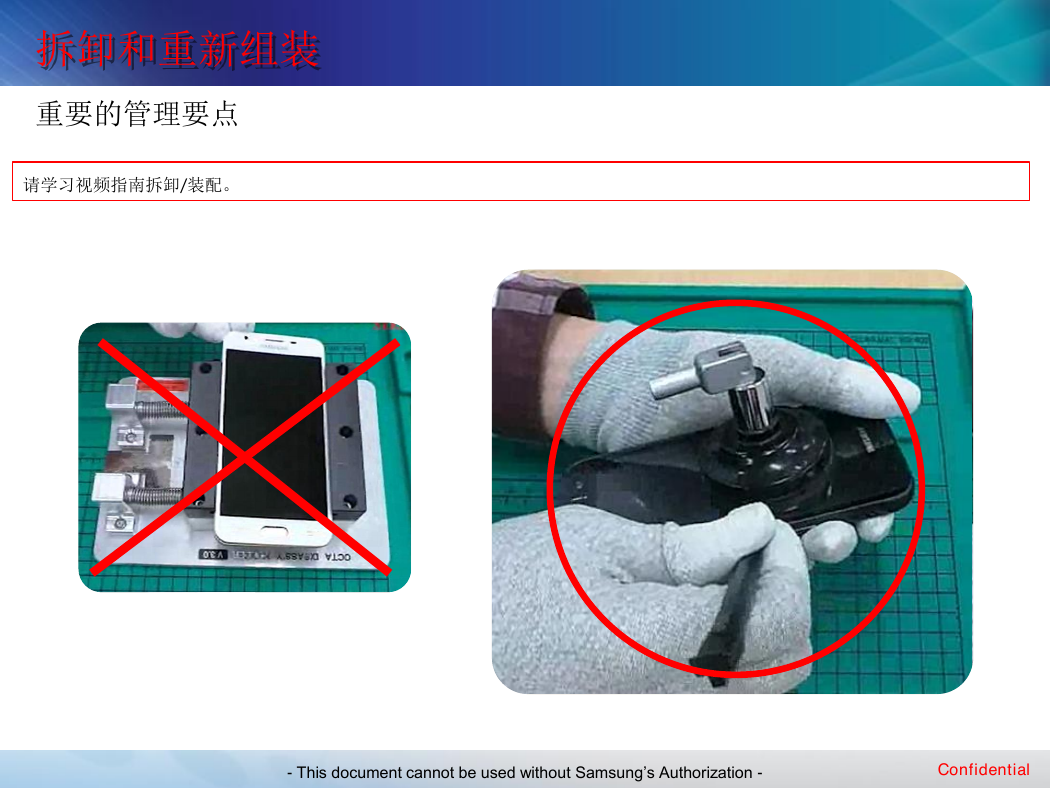

    拆卸和重新组装 重要的管理要点 请学习视频指南拆卸/装配。 - This document cannot be used without Samsung’s Authorization - Confidential

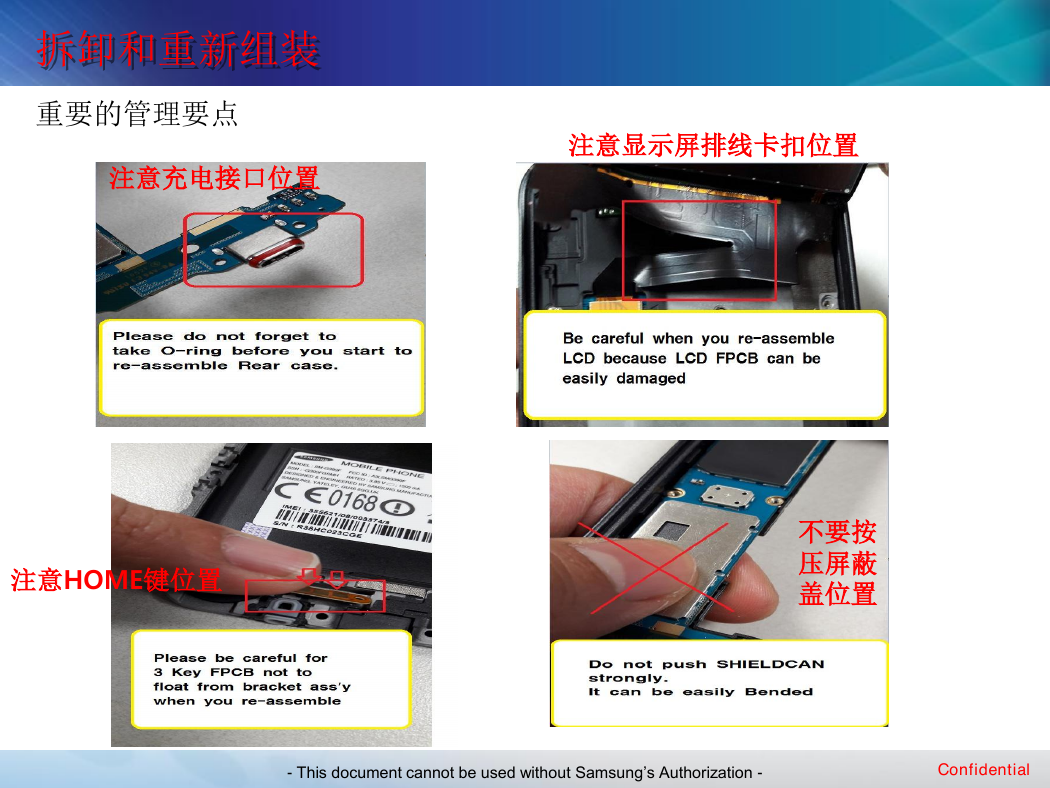

    拆卸和重新组装 重要的管理要点 注意充电接口位置 注意显示屏排线卡扣位置 注意HOME键位置 不要按 压屏蔽 盖位置 - This document cannot be used without Samsung’s Authorization - Confidential

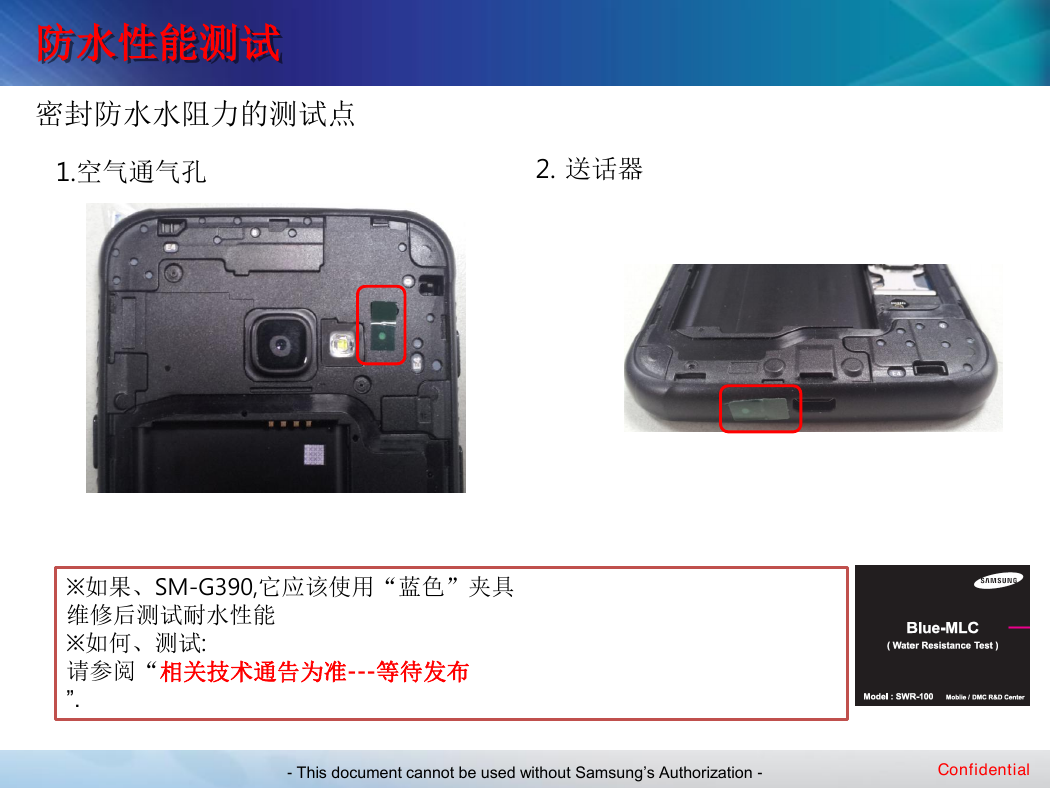

    防水性能测试 密封防水水阻力的测试点 1.空气通气孔 2. 送话器 ※如果、SM-G390,它应该使用“蓝色”夹具 维修后测试耐水性能 ※如何、测试: 请参阅“相关技术通告为准---等待发布 ”. - This document cannot be used without Samsung’s Authorization - Confidential

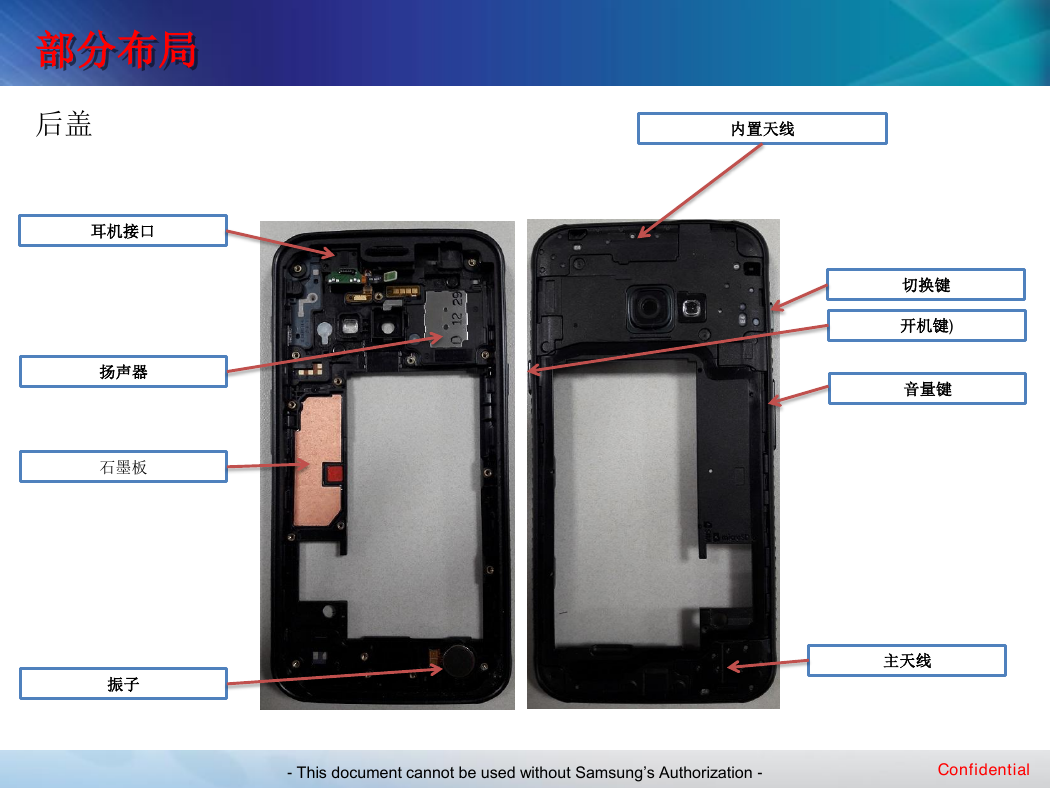

    部分布局 后盖 耳机接口 扬声器 石墨板 振子 内置天线 切换键 开机键) 音量键 主天线 - This document cannot be used without Samsung’s Authorization - Confidential

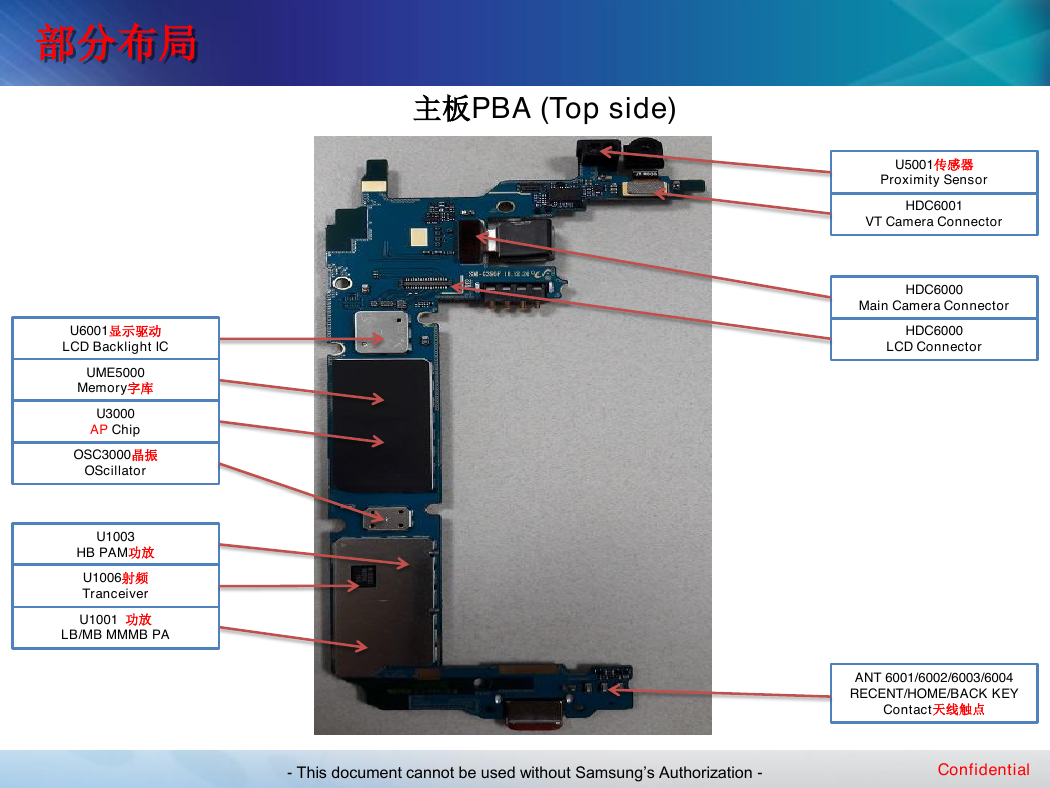

    部分布局 主板PBA (Top side) U6001显示驱动 LCD Backlight IC UME5000 Memory字库 U3000 AP Chip OSC3000晶振 OScillator U1003 HB PAM功放 U1006射频 Tranceiver U1001 功放 LB/MB MMMB PA U5001传感器 Proximity Sensor HDC6001 VT Camera Connector HDC6000 Main Camera Connector HDC6000 LCD Connector ANT 6001/6002/6003/6004 RECENT/HOME/BACK KEY Contact天线触点 - This document cannot be used without Samsung’s Authorization - Confidential

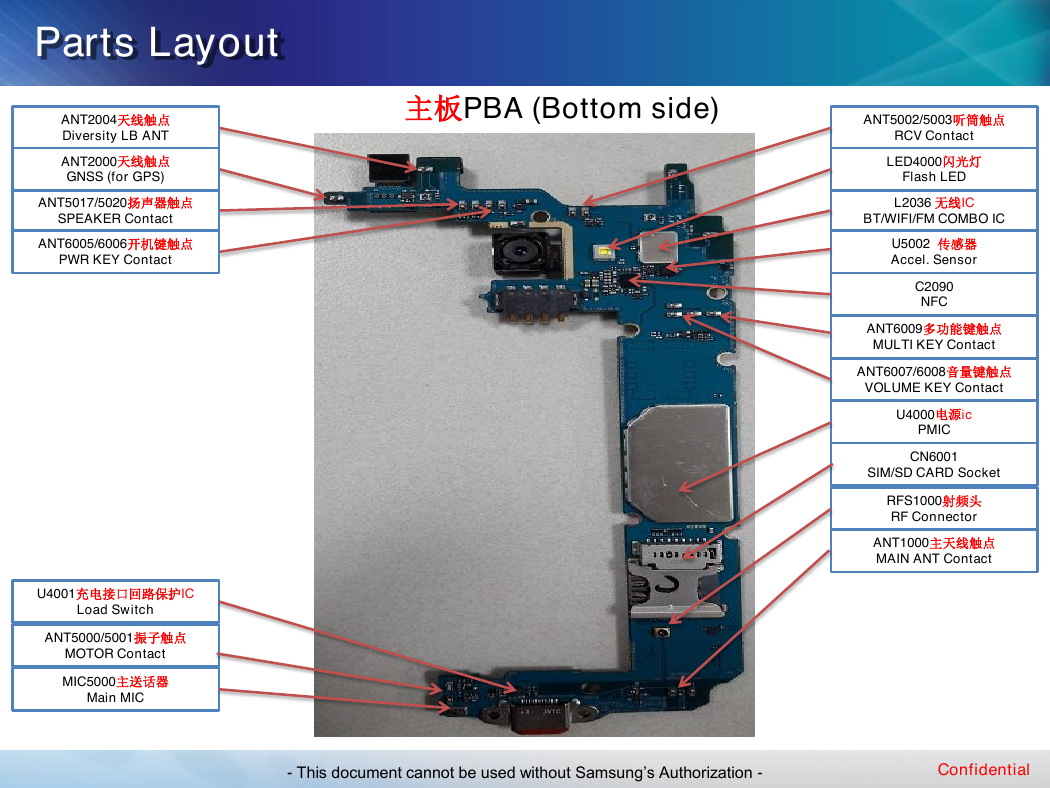

    Parts Layout ANT2004天线触点 Diversity LB ANT ANT2000天线触点 GNSS (for GPS) ANT5017/5020扬声器触点 SPEAKER Contact ANT6005/6006开机键触点 PWR KEY Contact U4001充电接口回路保护IC Load Switch ANT5000/5001振子触点 MOTOR Contact MIC5000主送话器 Main MIC 主板PBA (Bottom side) ANT5002/5003听筒触点 RCV Contact LED4000闪光灯 Flash LED L2036 无线IC BT/WIFI/FM COMBO IC U5002 传感器 Accel. Sensor C2090 NFC ANT6009多功能键触点 MULTI KEY Contact ANT6007/6008音量键触点 VOLUME KEY Contact U4000电源ic PMIC CN6001 SIM/SD CARD Socket RFS1000射频头 RF Connector ANT1000主天线触点 MAIN ANT Contact - This document cannot be used without Samsung’s Authorization - Confidential
