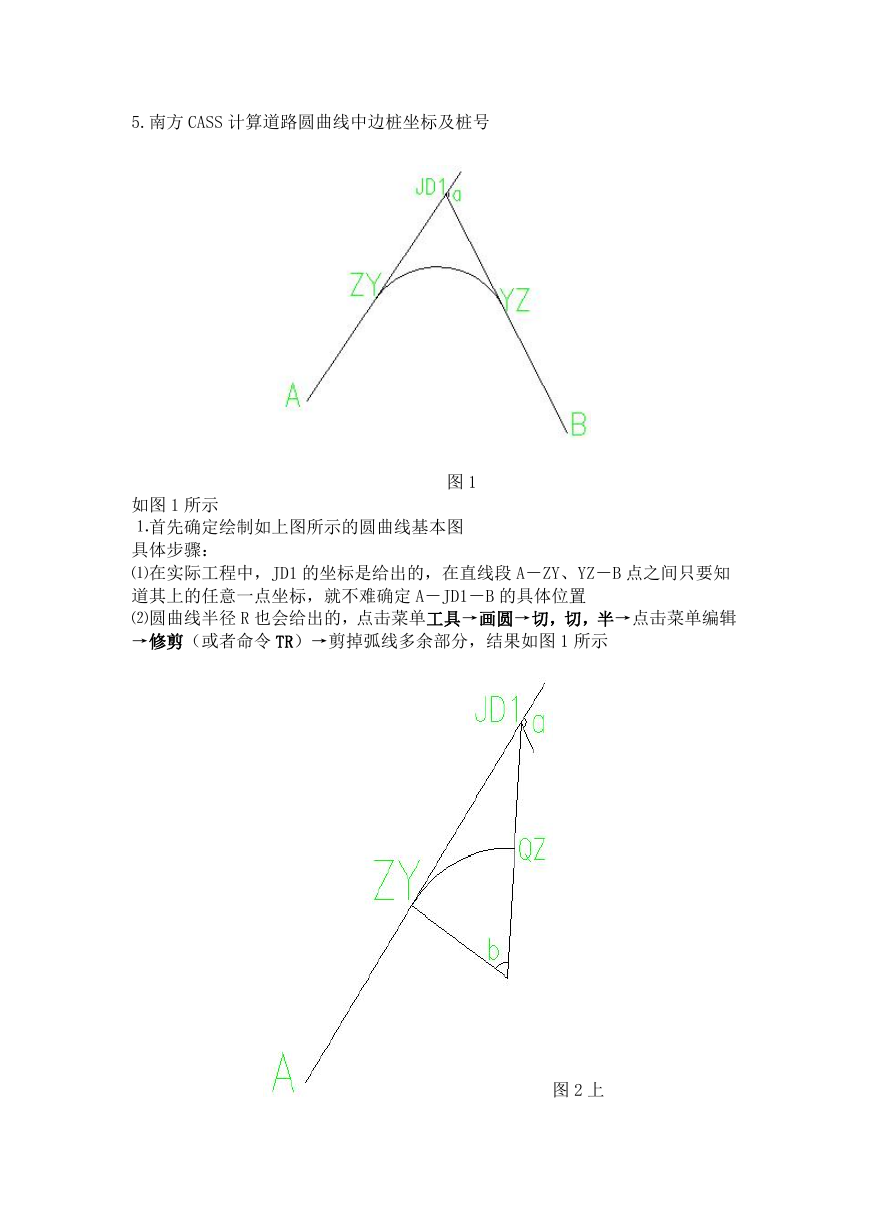

5.南方 CASS 计算道路圆曲线中边桩坐标及桩号 图 1 如图 1 所示 ⒈首先确定绘制如上图所示的圆曲线基本图 具体步骤： ⑴在实际工程中，JD1 的坐标是给出的，在直线段 A－ZY、YZ－B 点之间只要知 道其上的任意一点坐标，就不难确定 A－JD1－B 的具体位置 ⑵圆曲线半径 R 也会给出的，点击菜单工具→画圆→切，切，半→点击菜单编辑 →修剪（或者命令 TR）→剪掉弧线多余部分，结果如图 1 所示 图 2 上 

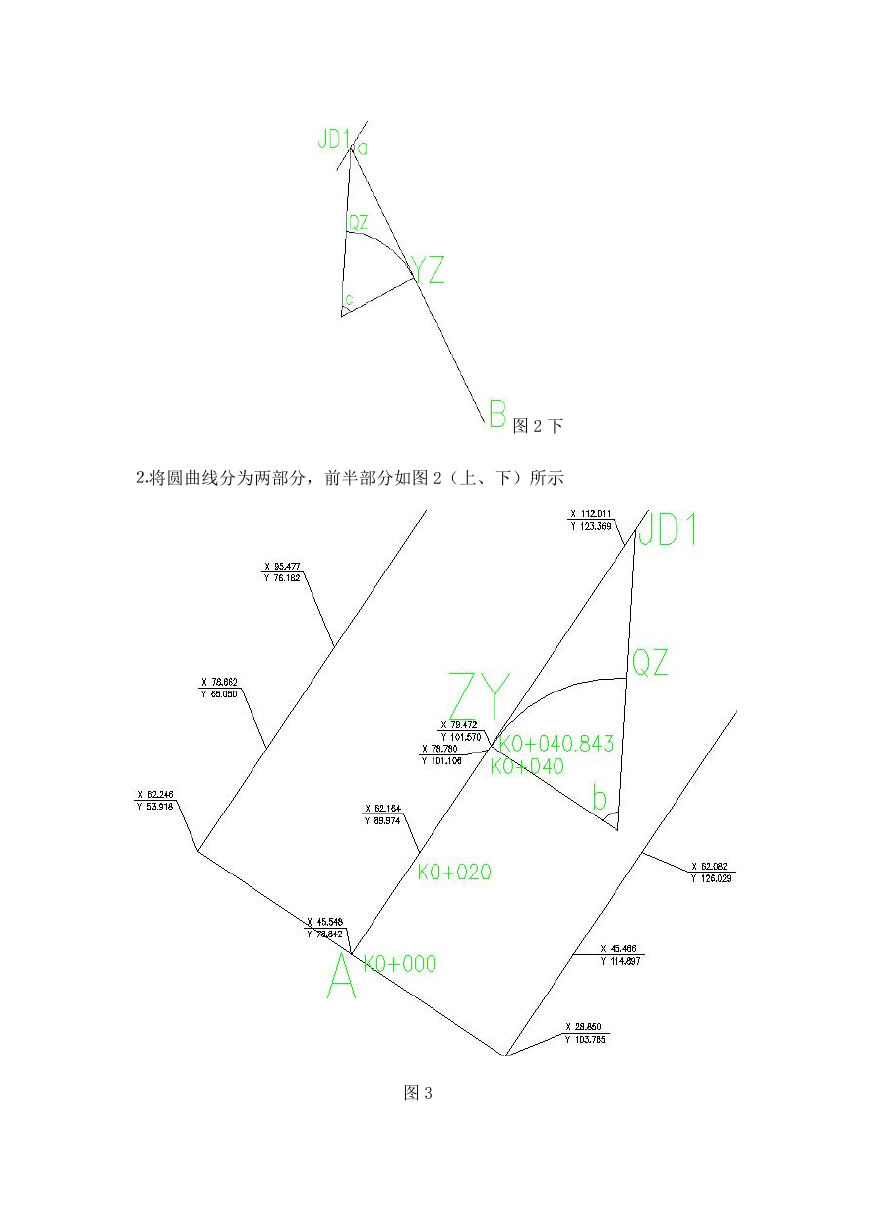

⒉将圆曲线分为两部分，前半部分如图 2（上、下）所示 图 2 下 图 3 

⒊直线段中边桩详见上篇（南方 CASS 道路直线段中边桩坐标放样），如图 3 所 示 ⒋计算道路圆曲线中边桩坐标及桩号（如图 4 所示） 具体步骤： 图 4 ⑴选中道路中桩线（黄线），输入命令 OFFSET(偏移拷贝)→输入指定路基宽度 即可求出道路左右边桩的弧线位置 ⑵确定整桩位置，如图的 K0+050、K0+060，由实际可知，ZY 点到所求桩号的弧 线长度（两桩号相减），输入命令 BREAK(打断)→打断至任意位置（不要超过整 桩号）→在命令行输入延伸命令(LENGTHEN)，确认，系统提示如下: 1 选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]:DE(选择增量命令， 回车) 2 输入长度增量或 [角度(A)] <0.0000>: 'cal(利用 CAL 命令计算圆弧长度)： 输入 ZY 点到所求桩号的弧长（所求桩号-ZY 点桩号） ⑶查询弧长距离（此步骤是为检核所求桩号是否正确）→输入命令 LIST(查询坐 标、弧长) ⑷标上桩号、坐标（指中桩）→右侧菜单注记文字（标桩号）→右侧菜单坐标平 高→注记坐标→确定（标坐标） ⑸命令 L（画线）分别连接圆心、各中桩→EX（延伸）至左边桩→重复右侧菜单 坐标平高→注记坐标→确定（标坐标） 

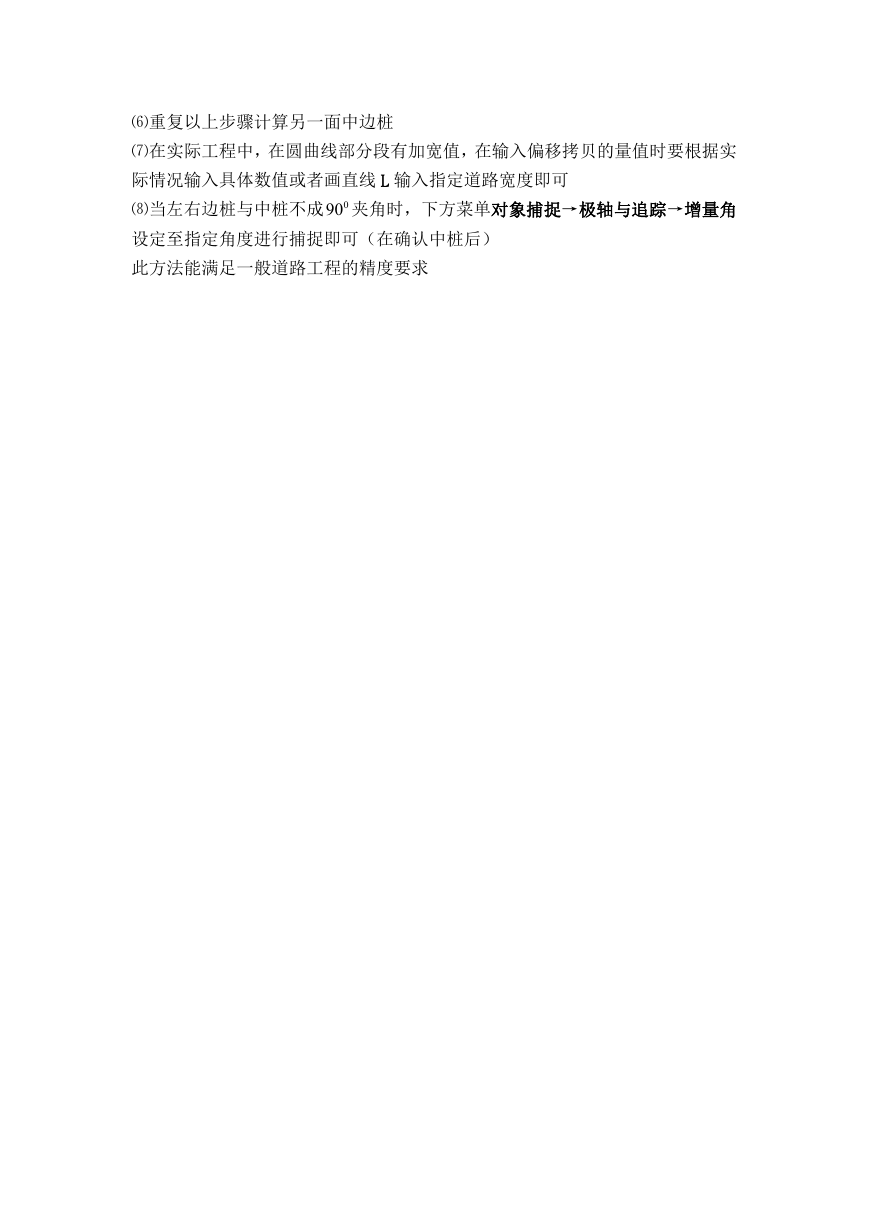

⑹重复以上步骤计算另一面中边桩 ⑺在实际工程中，在圆曲线部分段有加宽值，在输入偏移拷贝的量值时要根据实 际情况输入具体数值或者画直线 L 输入指定道路宽度即可 ⑻当左右边桩与中桩不成 090 夹角时，下方菜单对象捕捉→极轴与追踪→增量角 设定至指定角度进行捕捉即可（在确认中桩后） 此方法能满足一般道路工程的精度要求
