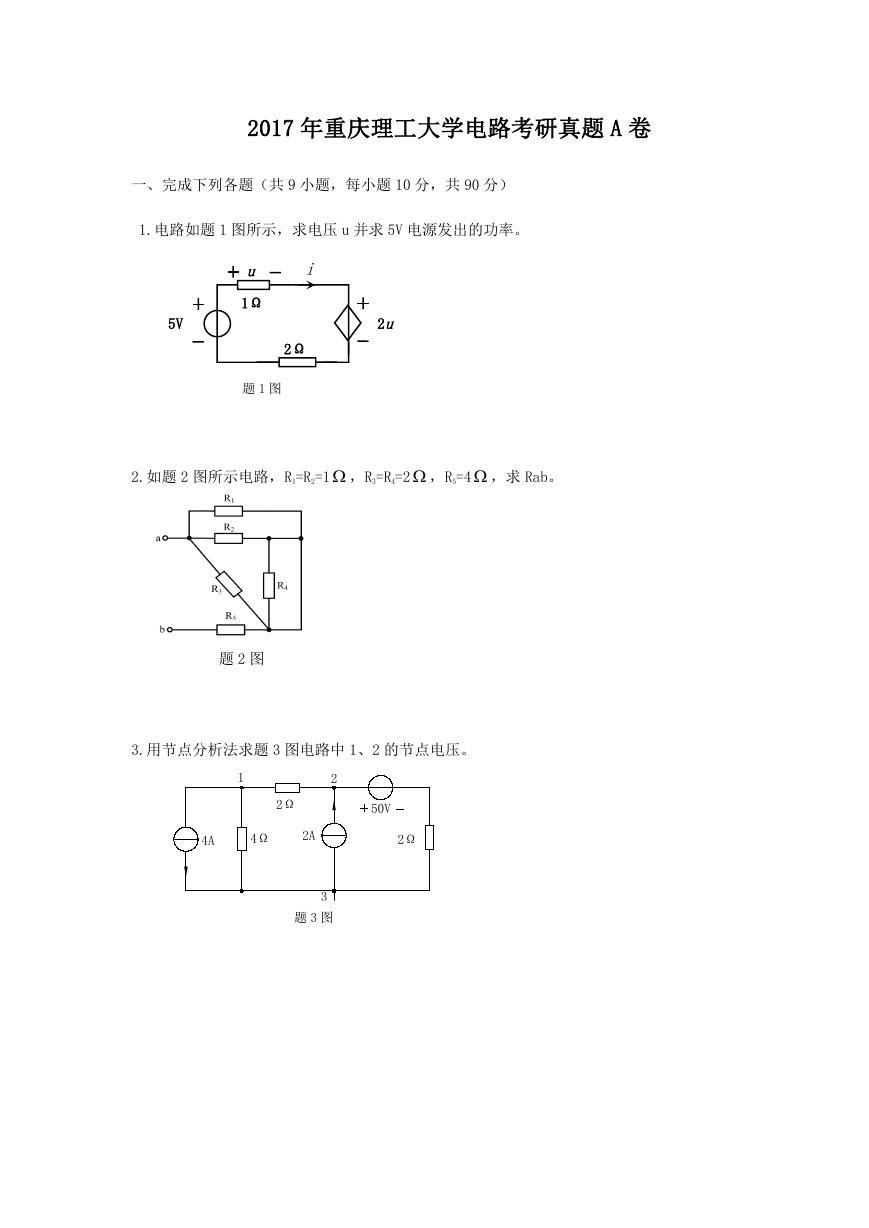

2017 年重庆理工大学电路考研真题 A 卷一、完成下列各题（共 9 小题，每小题 10 分，共 90 分） 1.电路如题 1 图所示，求电压 u 并求 5V 电源发出的功率。 i u 1Ω 5V 2u 2Ω 题 1 图 2.如题 2 图所示电路，R1=R2=1  ，R3=R4=2  ，R5=4  ，求 Rab。题 2 图 3.用节点分析法求题 3 图电路中 1、2 的节点电压。 1 2 2Ω 50V 4A 4Ω 2A 2Ω 3 题 3 图

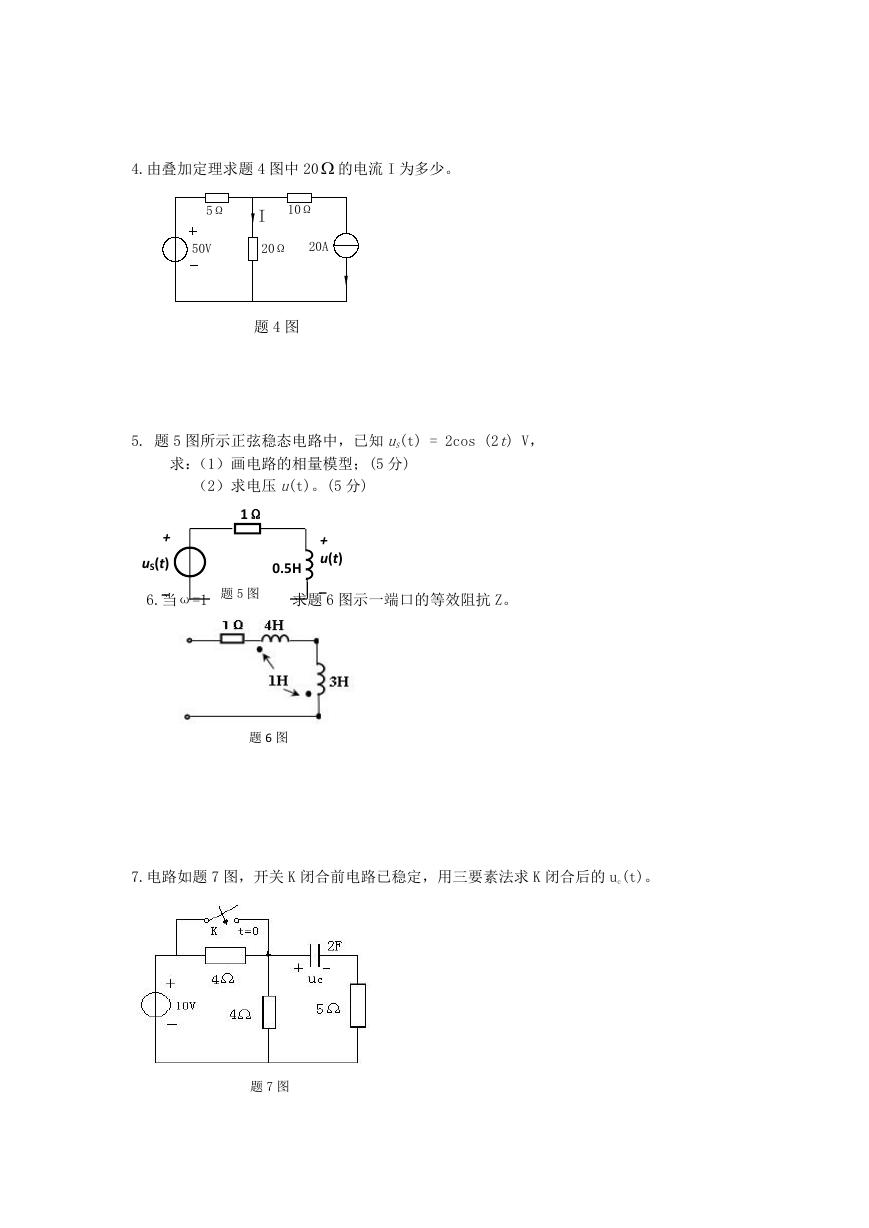

4.由叠加定理求题 4 图中 20  的电流 I 为多少。 5Ω 10Ω I 50V 20Ω 20A 题 4 图 5. 题 5 图所示正弦稳态电路中，已知 uS(t) = 2cos (2t) V，求：（1）画电路的相量模型；(5 分) （2）求电压 u(t)。(5 分) 1Ω 0.5H + u(t) _ + uS(t) _ 6.当ω=1 rad/s 时，求题 6 图示一端口的等效阻抗 Z。题 5 图题 6 图 7.电路如题 7 图，开关 K 闭合前电路已稳定，用三要素法求 K 闭合后的 uc(t)。题 7 图

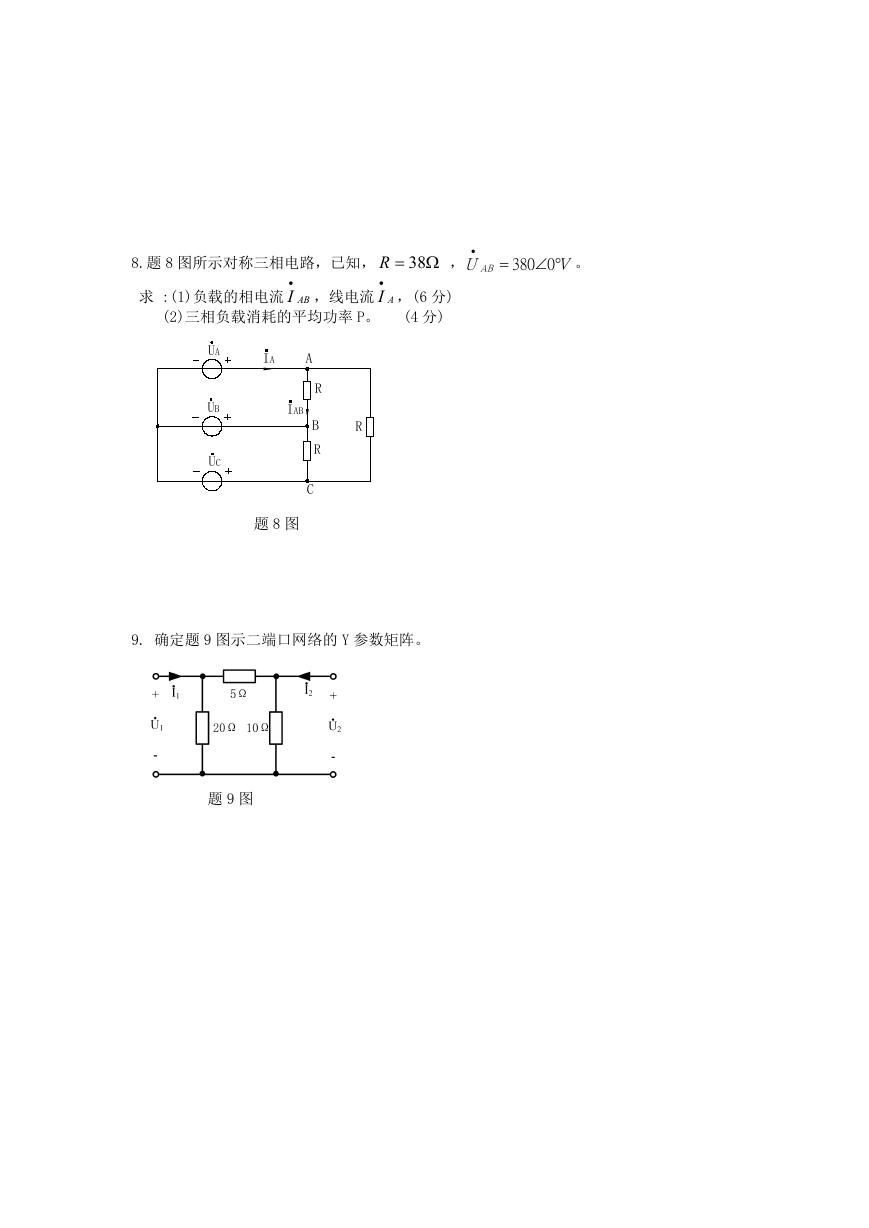

8.题 8 图所示对称三相电路，已知，求 :(1)负载的相电流 ABI  R  ，线电流 AI  38  UAB ，  ，(6 分) 380  0 V 。 (2)三相负载消耗的平均功率 P。 (4 分) UA UB UC IA A IAB R B R C 题 8 图 R 9. 确定题 9 图示二端口网络的 Y 参数矩阵。题 9 图

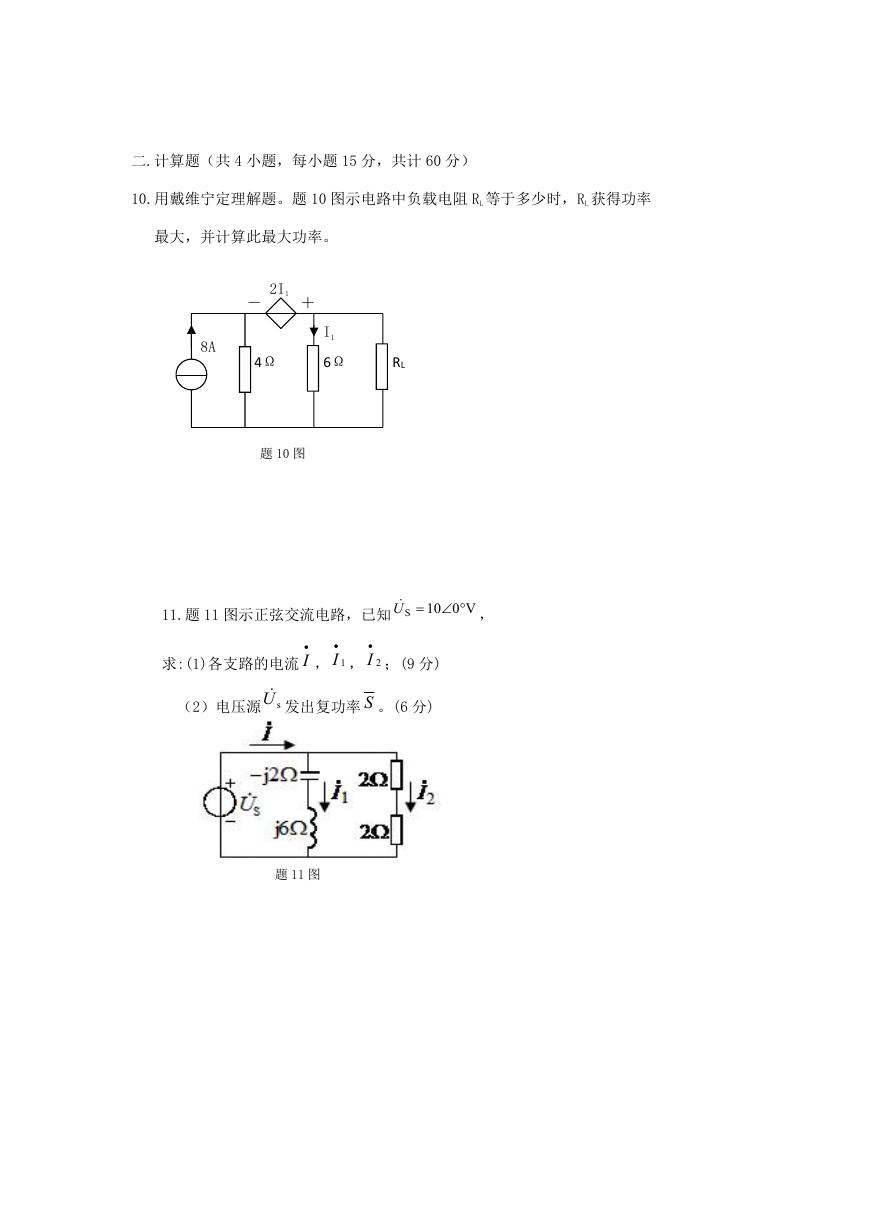

二.计算题（共 4 小题，每小题 15 分，共计 60 分） 10.用戴维宁定理解题。题 10 图示电路中负载电阻 RL 等于多少时，RL 获得功率最大，并计算此最大功率。 2I1 －＋ 8A 4Ω I1 6Ω RL 题 10 图 11.题 11 图示正弦交流电路，已知 U V0 10 S ，求:(1)各支路的电流    I ， 2 I ；(9 分) I ， 1 （2）电压源 sU 发出复功率 S 。(6 分) 题 11 图

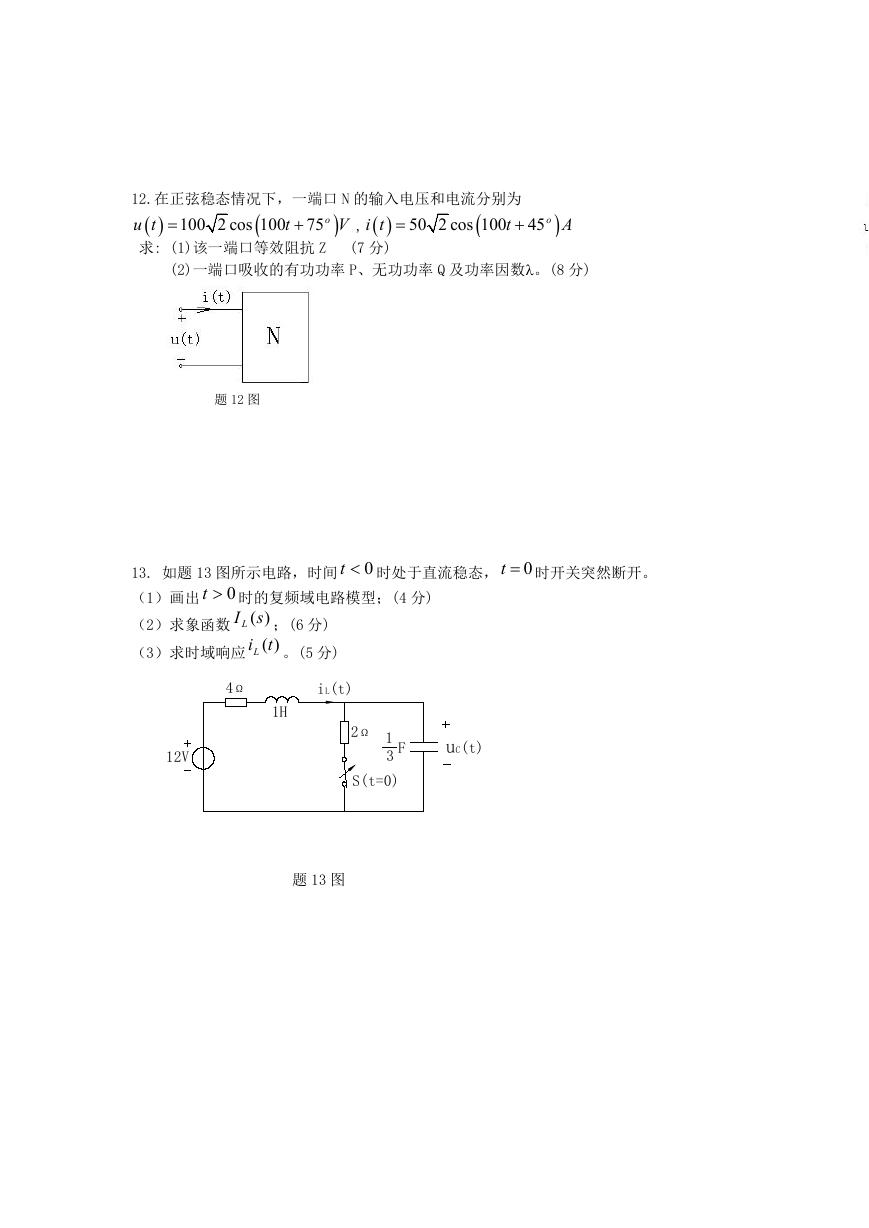

12.在正弦稳态情况下，一端口 N 的输入电压和电流分别为   75o 50 2 cos 100 u t t  求: (1)该一端口等效阻抗 Z 100 2 cos 100 t  V  ,   i t (7 分)     45o  A (2)一端口吸收的有功功率 P、无功功率 Q 及功率因数。(8 分) 题 12 图 13. 如题 13 图所示电路，时间 0t （1）画出 0t 时的复频域电路模型；(4 分) )(s I L ；(6 分) （2）求象函数（3）求时域响应 )(t iL 。(5 分) 时处于直流稳态， 0t 时开关突然断开。 4Ω iL(t) 1H 12V 2Ω 1 3 F S(t=0) uC(t) 题 13 图
