简介

投影机特点

物品清单

投影机（及镜头盖）

交流电源线

ViewSonic 光盘向导

投影机概览

使用此产品

控制面板

连接端口

遥控器

安装电池

遥控器操作

连接

1. 进行任何连接前关闭所有设备。

¡¨½”µÁƒ‘ªÚœ‘ æÆ

¡¨½”µÁƒ‘

1. 使用提供的 VGA 线，将一端连接到电脑的 D-Sub 输出端口。

连接显示器

1. 将投影机连接到电脑，如第 18 页"连接电脑"中所述。

连接视频源设备

连接分量视频信号源设备

1. 使用VGA (D-Sub) 至HDTV (RCA) 线、色差端子线或RGB- 分量视频适配器，将带有 3 个 RCA 型连接器的一端连接到视频信号源设备的分量视频输出端口。将插头的颜色与端口的颜色相匹配；绿对绿，蓝对蓝，红对红。

¡¨½” S-¶À×”–ÅºÅ‘¥…Ë±¸

1. 将 S-端子线的一端连接到视频信号源设备的 S-端子输出端口。

¡¨½”¸¥ºœ ”Æµ–ÅºÅ‘¥…Ë±¸

1. 将视频线的一端连接到视频信号源设备的复合视频输出端口。

操作

打开/关闭投影机电源

打开投影机电源：

1. 取下投影机镜头盖。

关闭投影机电源：

1. 按关闭投影机的灯泡。屏幕上显示消息“关机？再按一次电源按钮”。

调整投影机高度

1. 如要升高或降低图像，可以按升降脚按钮，升高或降低投影机前部。松开按钮即可锁定调整结果。

调整投影机变焦和聚焦

1. 旋转调焦环以使图像聚焦。建议使用静态图像进行聚焦。

调整投影图像尺寸

锁定控制键

1. 按投影机或遥控器上的。

菜单操作

1. 按投影机上的MENU或遥控器上的Menu，打开 OSD 菜单。

透过区域网络环境控制投影机

有线连接

1. 使用 RJ45 连接线并将一端连接至投影机的区域网络输入插孔并连接另一端至乙太网络或IP 路由器的 RJ45 埠。

1. 重复上述步骤1-4。

无线连接

1. 确认投影机已开机。

透过网页浏览器控制投影机

1. «Î‘⁄‰Ø¿¿ÆµƒÕ¯÷·¿¸Œª ‰»ÎÕ¶”°ªµƒIP µØ÷·»ªºÛ°¥Enter°£

透过pwPresenter 显示影像

下载与安装pwPresenter

1. 进入网络控制主页面。请参阅第 38 步骤1-2。

使用pwPresenter

1. 搜寻页面让您搜寻并连结投影机。

透过USB 储存装置显示照片

1. 使用USB 传输线，将传输线较大接头一端连接到投影机的USB A 端子，将较小接头一端连接到装置的USB 连接端口。若您使用USB 快闪磁盘，请直接插入 USB A 端子。

维护

清洁镜头

清洁投影机外壳

清洁滤网罩

1. 关闭投影机电源，从墙壁电源插座上拔掉交流电源线。

更换灯泡

1. 关闭投影机电源。

规格

尺寸

吊挂架安装

附录

LED 指示灯消息

兼容模式

计算机：

Video：

故障排除

启动问题

图像问题

RS-232 命令和配置

IR øØ÷Æ¥¬Î

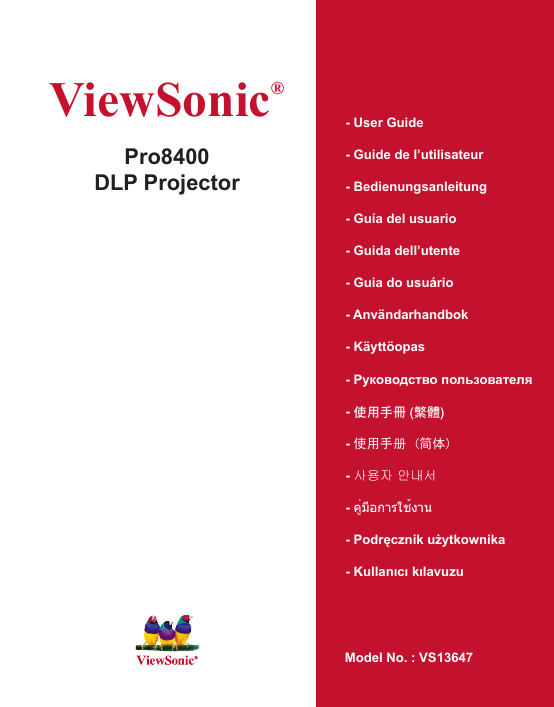

ViewSonic® Pro8400 DLP Projector - User Guide - Guide de l’utilisateur - Bedienungsanleitung - Guía del usuario - Guida dell’utente - Guia do usuário - Användarhandbok - Käyttöopas - Руководство пользователя - 使用手冊 (繁體) - 使用手册 (简体) - 사용자 안내서 - คู ่มือการใช้งาน - Podręcznik użytkownika - Kullanιcι kιlavuzu Model No. : VS13647

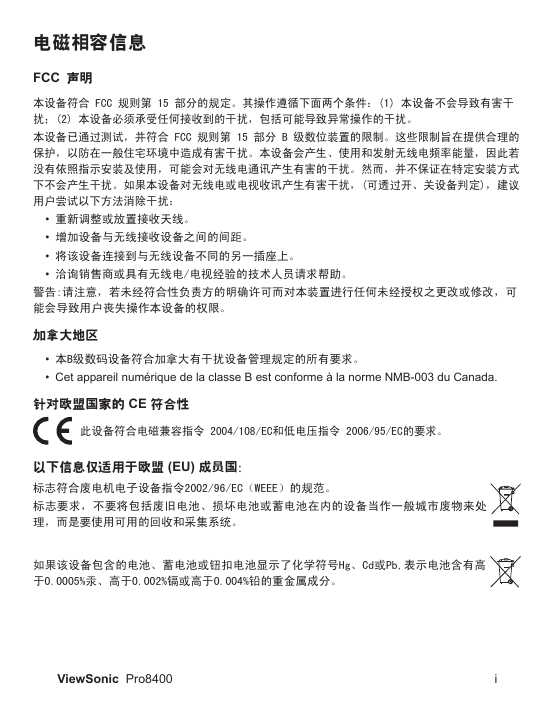

电磁相容信息 FCC 声明本设备符合 FCC 规则第 15 部分的规定。其操作遵循下面两个条件：(1) 本设备不会导致有害干扰；(2) 本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。本设备已通过测试，并符合 FCC 规则第 15 部分 B 级数位装置的限制。这些限制旨在提供合理的保护，以防在一般住宅环境中造成有害干扰。本设备会产生、使用和发射无线电频率能量，因此若没有依照指示安装及使用，可能会对无线电通讯产生有害的干扰。然而，并不保证在特定安装方式下不会产生干扰。如果本设备对无线电或电视收讯产生有害干扰，(可透过开、关设备判定)，建议用户尝试以下方法消除干扰： • 重新调整或放置接收天线。 • 增加设备与无线接收设备之间的间距。 • 将该设备连接到与无线设备不同的另一插座上。 • 洽询销售商或具有无线电/电视经验的技术人员请求帮助。警告:请注意，若未经符合性负责方的明确许可而对本装置进行任何未经授权之更改或修改，可能会导致用户丧失操作本设备的权限。加拿大地区 • 本B级数码设备符合加拿大有干扰设备管理规定的所有要求。 • CetappareilnumériquedelaclasseBestconformeàlanormeNMB-003duCanada. 针对欧盟国家的 CE 符合性此设备符合电磁兼容指令 2004/108/EC和低电压指令 2006/95/EC的要求。以下信息仅适用于欧盟 (EU) 成员国：标志符合废电机电子设备指令2002/96/EC（WEEE）的规范。标志要求，不要将包括废旧电池、损坏电池或蓄电池在内的设备当作一般城市废物来处理，而是要使用可用的回收和采集系统。如果该设备包含的电池、蓄电池或钮扣电池显示了化学符号Hg、Cd或Pb,表示电池含有高于0.0005%汞、高于0.002%镉或高于0.004%铅的重金属成分。 ViewSonic Pro8400 i

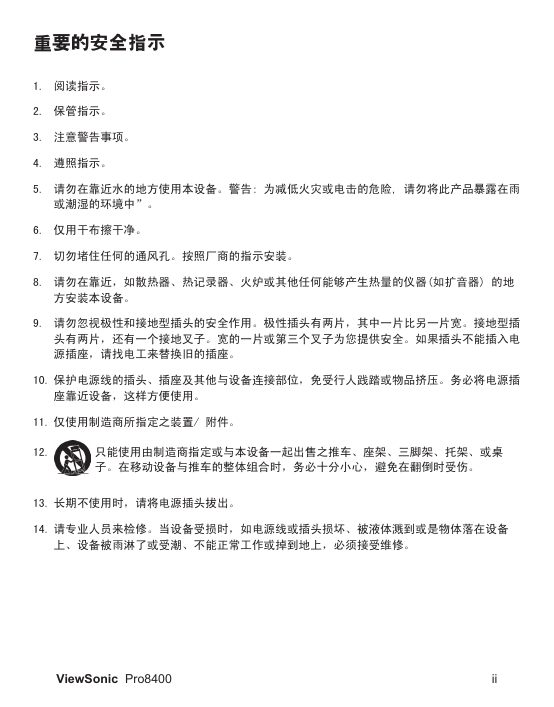

重要的安全指示 1. 阅读指示。 2. 保管指示。 3. 注意警告事项。 4. 遵照指示。 5. 请勿在靠近水的地方使用本设备。警告: 为减低火灾或电击的危险, 请勿将此产品暴露在雨或潮湿的环境中”。 6. 仅用干布擦干净。 7. 切勿堵住任何的通风孔。按照厂商的指示安装。 8. 请勿在靠近，如散热器、热记录器、火炉或其他任何能够产生热量的仪器(如扩音器) 的地方安装本设备。 9. 请勿忽视极性和接地型插头的安全作用。极性插头有两片，其中一片比另一片宽。接地型插头有两片，还有一个接地叉子。宽的一片或第三个叉子为您提供安全。如果插头不能插入电源插座，请找电工来替换旧的插座。 10. 保护电源线的插头、插座及其他与设备连接部位，免受行人践踏或物品挤压。务必将电源插座靠近设备，这样方便使用。 11. 仅使用制造商所指定之装置/ 附件。 12. 只能使用由制造商指定或与本设备一起出售之推车、座架、三脚架、托架、或桌子。在移动设备与推车的整体组合时，务必十分小心，避免在翻倒时受伤。 13. 长期不使用时，请将电源插头拔出。 14. 请专业人员来检修。当设备受损时，如电源线或插头损坏、被液体溅到或是物体落在设备上、设备被雨淋了或受潮、不能正常工作或掉到地上，必须接受维修。 ViewSonic Pro8400 ii

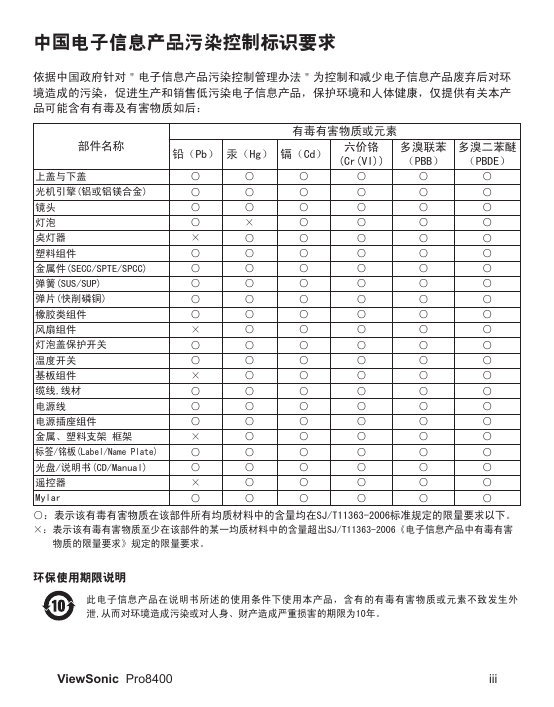

中国电子信息产品污染控制标识要求依据中国政府针对＂电子信息产品污染控制管理办法＂为控制和减少电子信息产品废弃后对环境造成的污染，促进生产和销售低污染电子信息产品，保护环境和人体健康，仅提供有关本产品可能含有有毒及有害物质如后：部件名称铅（Pb）汞（Hg）镉（Cd）六价铬 (Cr(VI)) 多溴联苯（PBB）多溴二苯醚（PBDE）有毒有害物质或元素上盖与下盖光机引擎(铝或铝镁合金) 镜头灯泡奌灯器塑料组件金属件(SECC/SPTE/SPCC) 弹簧(SUS/SUP) 弹片(快削磷铜) 橡胶类组件风扇组件灯泡盖保护开关温度开关基板组件缆线,线材电源线电源插座组件金属、塑料支架框架标签/铭板(Label/Name Plate) 光盘/说明书(CD/Manual) 遥控器 Mylar ○ ○ ○ ○ × ○ ○ ○ ○ ○ × ○ ○ × ○ ○ ○ × ○ ○ × ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006《电子信息产品中有毒有害物质的限量要求》规定的限量要求。环保使用期限说明此电子信息产品在说明书所述的使用条件下使用本产品，含有的有毒有害物质或元素不致发生外泄,从而对环境造成污染或对人身、财产造成严重损害的期限为10年。 ViewSonic Pro8400 iii

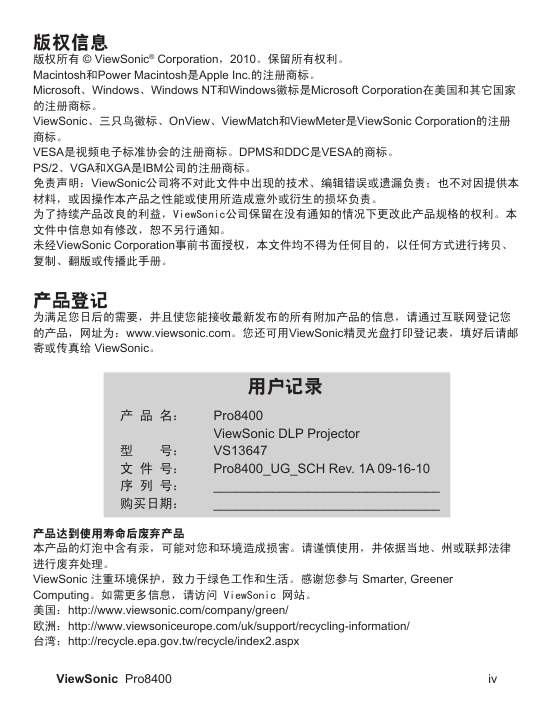

版权信息版权所有©ViewSonic®Corporation，2010。保留所有权利。 Macintosh和PowerMacintosh是AppleInc.的注册商标。 Microsoft、Windows、WindowsNT和Windows徽标是MicrosoftCorporation在美国和其它国家的注册商标。 ViewSonic、三只鸟徽标、OnView、ViewMatch和ViewMeter是ViewSonicCorporation的注册商标。 VESA是视频电子标准协会的注册商标。DPMS和DDC是VESA的商标。 PS/2、VGA和XGA是IBM公司的注册商标。免责声明：ViewSonic公司将不对此文件中出现的技术、编辑错误或遗漏负责；也不对因提供本材料，或因操作本产品之性能或使用所造成意外或衍生的损坏负责。为了持续产品改良的利益，ViewSonic公司保留在没有通知的情况下更改此产品规格的权利。本文件中信息如有修改，恕不另行通知。未经ViewSonicCorporation事前书面授权，本文件均不得为任何目的，以任何方式进行拷贝、复制、翻版或传播此手册。产品登记为满足您日后的需要，并且使您能接收最新发布的所有附加产品的信息，请通过互联网登记您的产品，网址为：www.viewsonic.com。您还可用ViewSonic精灵光盘打印登记表，填好后请邮寄或传真给ViewSonic。用户记录产品名：型　　号：文件号：序列号：购买日期： Pro8400 ViewSonicDLPProjector VS13647 Pro8400_UG_SCHRev.1A09-16-10 _______________________________ _______________________________ 产品达到使用寿命后废弃产品本产品的灯泡中含有汞，可能对您和环境造成损害。请谨慎使用，并依据当地、州或联邦法律进行废弃处理。 ViewSonic注重环境保护，致力于绿色工作和生活。感谢您参与Smarter,Greener Computing。如需更多信息，请访问 ViewSonic 网站。美国：http://www.viewsonic.com/company/green/ 欧洲：http://www.viewsoniceurope.com/uk/support/recycling-information/ 台湾：http://recycle.epa.gov.tw/recycle/index2.aspx ViewSonic Pro8400 iv

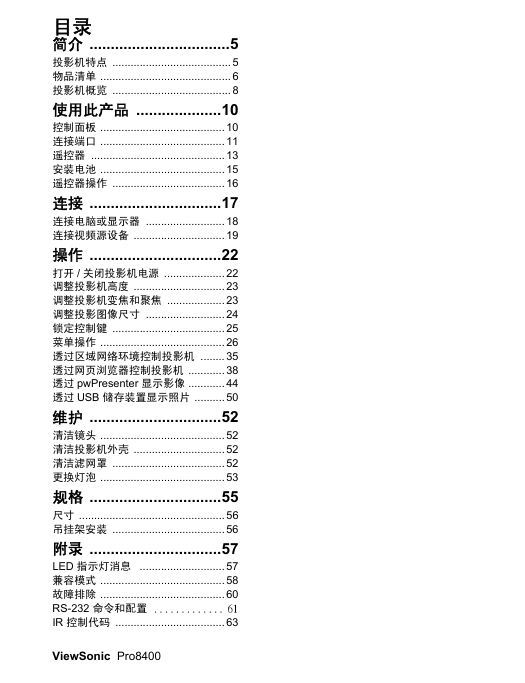

目录简介 .................................5 投影机特点 ....................................... 5 物品清单 ........................................... 6 投影机概览 ....................................... 8 使用此产品 ....................10 控制面板 ......................................... 10 连接端口 ......................................... 11 遥控器 ............................................ 13 安装电池 ......................................... 15 遥控器操作 ..................................... 16 连接 ...............................17 连接电脑或显示器 .......................... 18 连接视频源设备 .............................. 19 操作 ...............................22 打开 / 关闭投影机电源 .................... 22 调整投影机高度 .............................. 23 调整投影机变焦和聚焦 ................... 23 调整投影图像尺寸 .......................... 24 锁定控制键 ..................................... 25 菜单操作 ......................................... 26 透过区域网络环境控制投影机 ........ 35 透过网页浏览器控制投影机 ............ 38 透过 pwPresenter 显示影像 ............ 44 透过 USB 储存装置显示照片 .......... 50 维护 ...............................52 清洁镜头 ......................................... 52 清洁投影机外壳 .............................. 52 清洁滤网罩 ..................................... 52 更换灯泡 ......................................... 53 规格 ...............................55 尺寸 ................................................ 56 吊挂架安装 ..................................... 56 附录 ...............................57 LED 指示灯消息 ............................ 57 兼容模式 ......................................... 58 故障排除 ......................................... 60 RS-232 命令和配置 ............. 61 IR 控制代码 .................................... 63 ViewSonic Pro8400

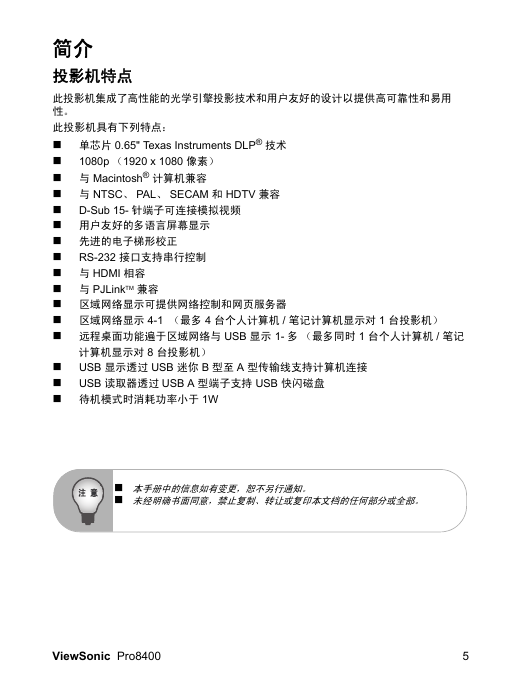

简介投影机特点此投影机集成了高性能的光学引擎投影技术和用户友好的设计以提供高可靠性和易用性。此投影机具有下列特点：单芯片 0.65" Texas Instruments DLP® 技术 1080p （1920 x 1080 像素）与 Macintosh® 计算机兼容与 NTSC、 PAL、 SECAM 和 HDTV 兼容 D-Sub 15- 针端子可连接模拟视频用户友好的多语言屏幕显示先进的电子梯形校正 RS-232 接口支持串行控制与 HDMI 相容与 PJLinkTM 兼容区域网络显示可提供网络控制和网页服务器区域网络显示 4-1 （最多 4 台个人计算机 / 笔记计算机显示对 1 台投影机）远程桌面功能遍于区域网络与 USB 显示 1- 多（最多同时 1 台个人计算机 / 笔记计算机显示对 8 台投影机） USB 显示透过 USB 迷你 B 型至 A 型传输线支持计算机连接 USB 读取器透过 USB A 型端子支持 USB 快闪磁盘待机模式时消耗功率小于 1W 本手册中的信息如有变更，恕不另行通知。未经明确书面同意，禁止复制、转让或复印本文档的任何部分或全部。 ViewSonic Pro8400 5

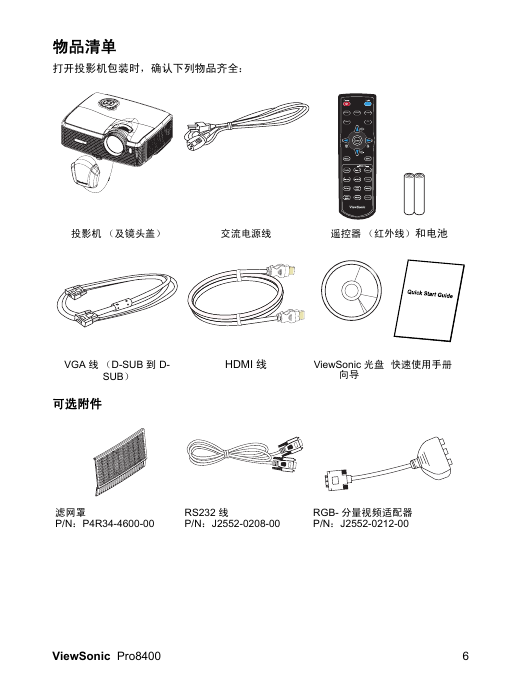

物品清单打开投影机包装时，确认下列物品齐全： HDMI1 HDMI2 Compo Video PC Swap Default 投影机（及镜头盖）交流电源线遥控器（红外线）和电池 i V e w S o n i c VGA 线（D-SUB 到 D- SUB） HDMI 线 ViewSonic 光盘向导快速使用手册可选附件滤网罩 P/N：P4R34-4600-00 RS232 线 P/N：J2552-0208-00 RGB- 分量视频适配器 P/N：J2552-0212-00 ViewSonic Pro8400 6
