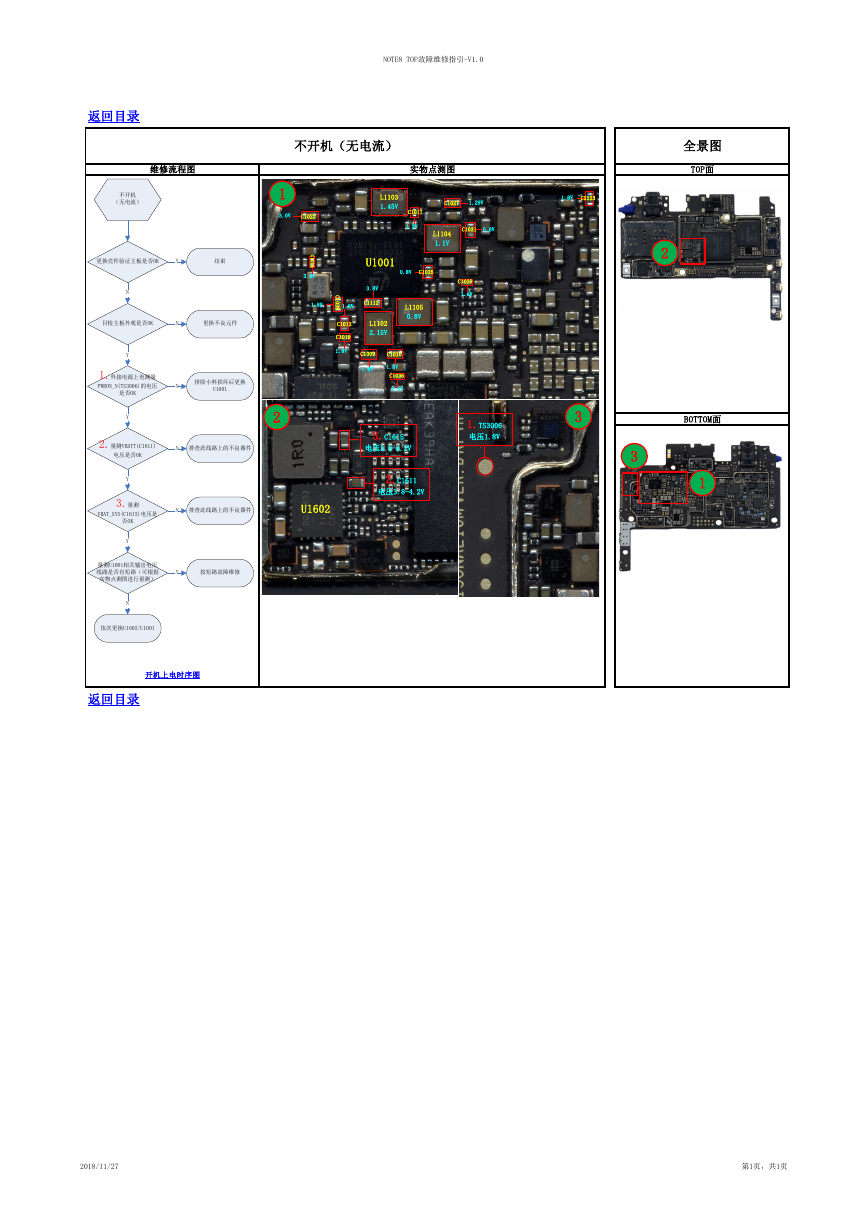

NOTE8 TOP故障维修指引-V1.0 维修流程图 实物点测图 不开机（无电流） 返回目录 不开机 （无电流） 全景图 TOP面 2 L1103 1.45V C1011 1.2V C1027 1.29V 1.8V C2223 C1031 0.8V L1104 1.1V U1001 0.8V C1025 3.8V C1112 L1102 2.15V L1105 0.8V C1009 C1010 1.8V 1.8V C1036 2.4V 3.C1615 电压3.8-4.2V 2.C1611 电压3.8-4.2V C1029 1.8V 1.TS3006 电压1.8V 3 BOTTOM面 3 1 1 3.0V C1022 C 1 0 1 4 3.2V 1.8V C 1 0 3 9 1.8V C1012 C1019 1.8V 更换壳件验证主板是否OK Y 结束 N 目检主板外观是否OK N 更换不良元件 Y 1.外接电源上电测量 PWRON_N(TS3006)的电压 N 是否OK Y 排除小料损坏后更换 U1001 2 2.量测VBATT(C1611) 电压是否OK Y 3.量测 VBAT_SYS(C1615)电压是 否OK Y N 排查此线路上的不良器件 N 排查此线路上的不良器件 U1602 量测U1001相关输出电压 线路是否有短路（可根据 实物点测图进行量测） Y 按短路故障维修 N 依次更换U1602/U1001 开机上电时序图 返回目录 2018/11/27 第1页，共1页
