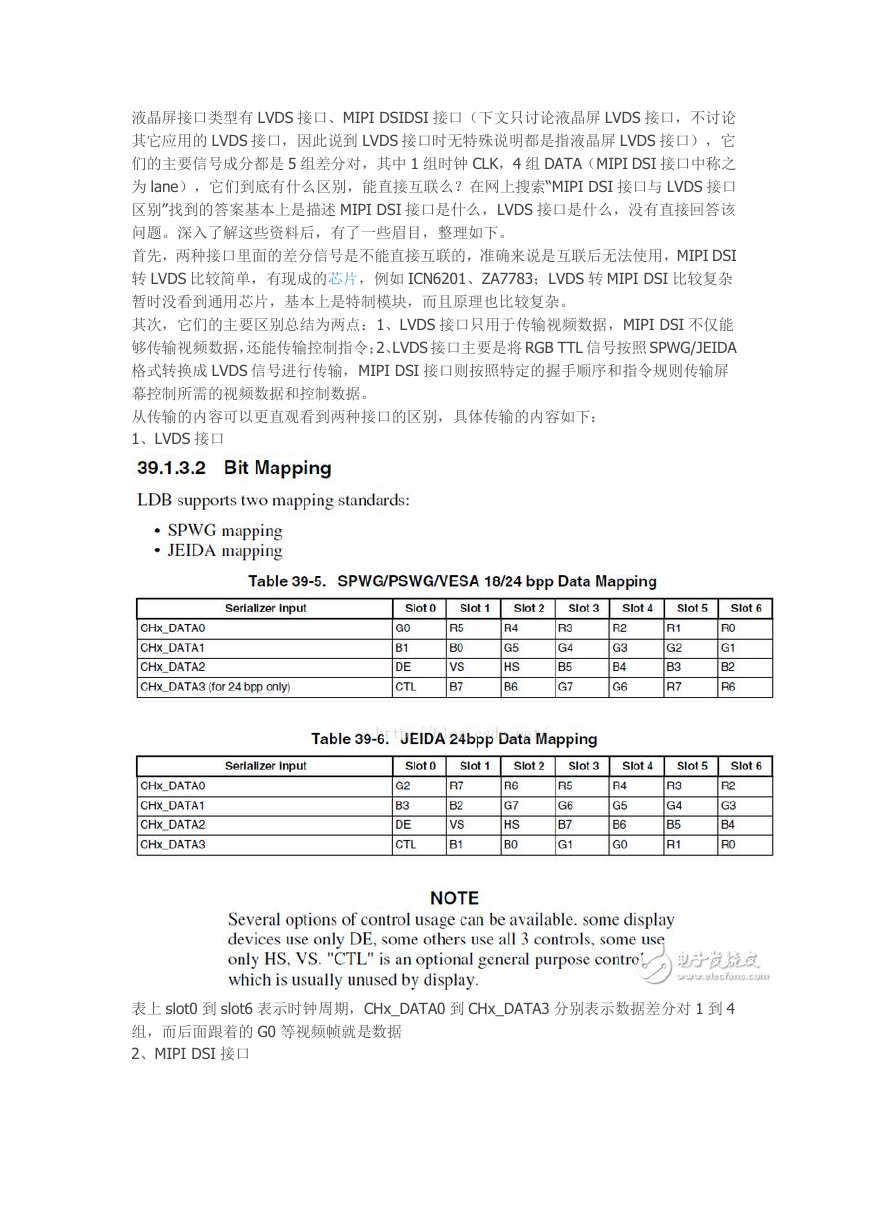

液晶屏接口类型有 LVDS 接口、MIPI DSIDSI 接口（下文只讨论液晶屏 LVDS 接口，不讨论 其它应用的 LVDS 接口，因此说到 LVDS 接口时无特殊说明都是指液晶屏 LVDS 接口），它 们的主要信号成分都是 5 组差分对，其中 1 组时钟 CLK，4 组 DATA（MIPI DSI 接口中称之 为 lane），它们到底有什么区别，能直接互联么？在网上搜索“MIPI DSI 接口与 LVDS 接口 区别”找到的答案基本上是描述 MIPI DSI 接口是什么，LVDS 接口是什么，没有直接回答该 问题。深入了解这些资料后，有了一些眉目，整理如下。 首先，两种接口里面的差分信号是不能直接互联的，准确来说是互联后无法使用，MIPI DSI 转 LVDS 比较简单，有现成的芯片，例如 ICN6201、ZA7783；LVDS 转 MIPI DSI 比较复杂 暂时没看到通用芯片，基本上是特制模块，而且原理也比较复杂。 其次，它们的主要区别总结为两点：1、LVDS 接口只用于传输视频数据，MIPI DSI 不仅能 够传输视频数据，还能传输控制指令；2、LVDS 接口主要是将 RGB TTL 信号按照 SPWG/JEIDA 格式转换成 LVDS 信号进行传输，MIPI DSI 接口则按照特定的握手顺序和指令规则传输屏 幕控制所需的视频数据和控制数据。 从传输的内容可以更直观看到两种接口的区别，具体传输的内容如下： 1、LVDS 接口 表上 slot0 到 slot6 表示时钟周期，CHx_DATA0 到 CHx_DATA3 分别表示数据差分对 1 到 4 组，而后面跟着的 G0 等视频帧就是数据 2、MIPI DSI 接口 

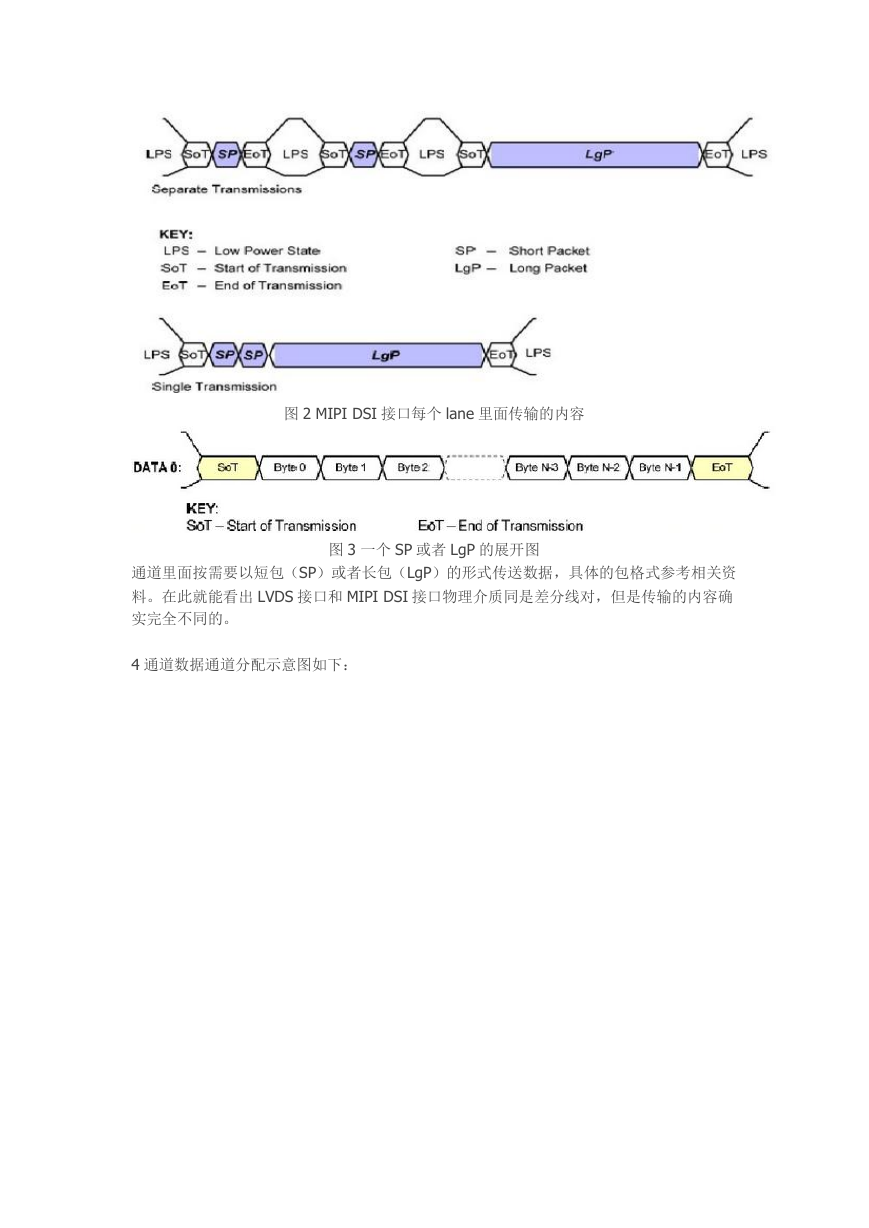

图 2 MIPI DSI 接口每个 lane 里面传输的内容 图 3 一个 SP 或者 LgP 的展开图 通道里面按需要以短包（SP）或者长包（LgP）的形式传送数据，具体的包格式参考相关资 料。在此就能看出 LVDS 接口和 MIPI DSI 接口物理介质同是差分线对，但是传输的内容确 实完全不同的。 4 通道数据通道分配示意图如下： 

图 4 发送端数据分配 

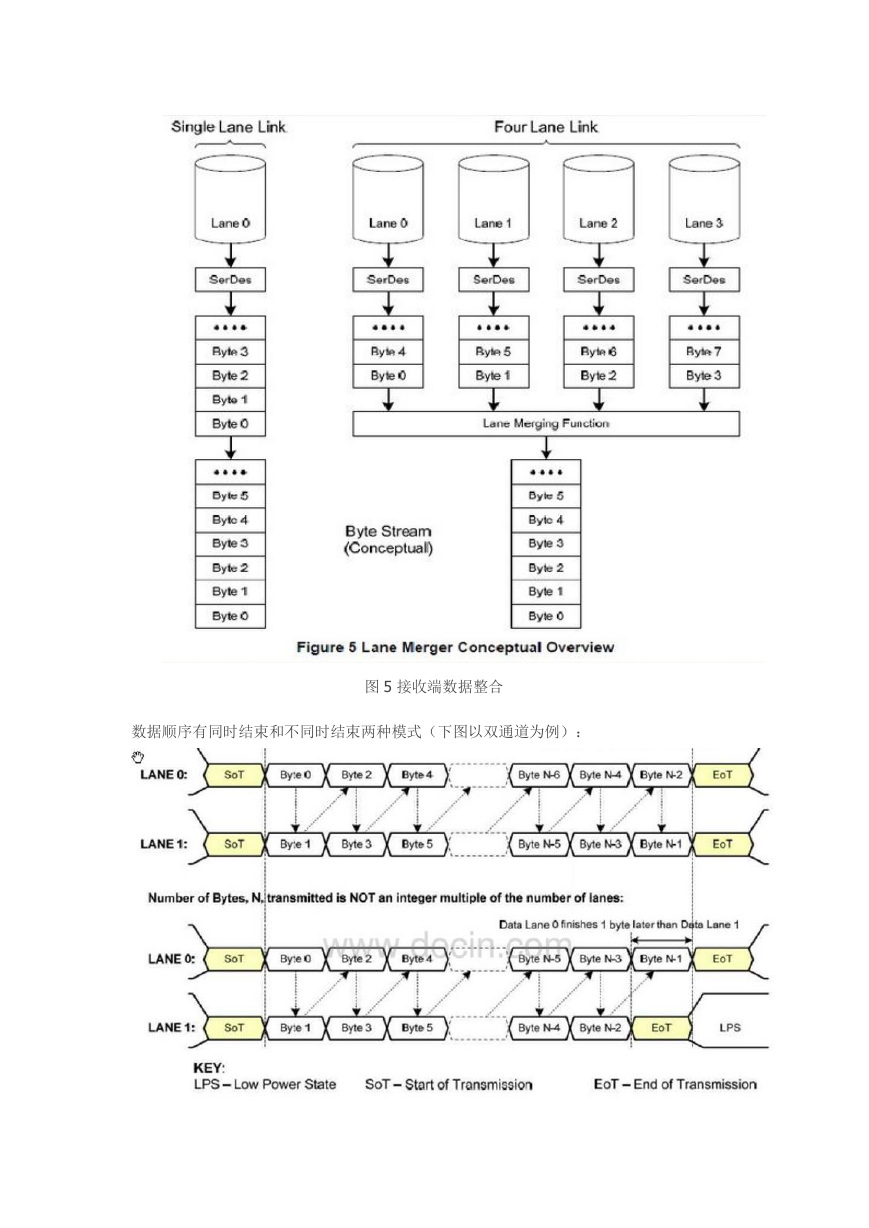

图 5 接收端数据整合 数据顺序有同时结束和不同时结束两种模式（下图以双通道为例）： 

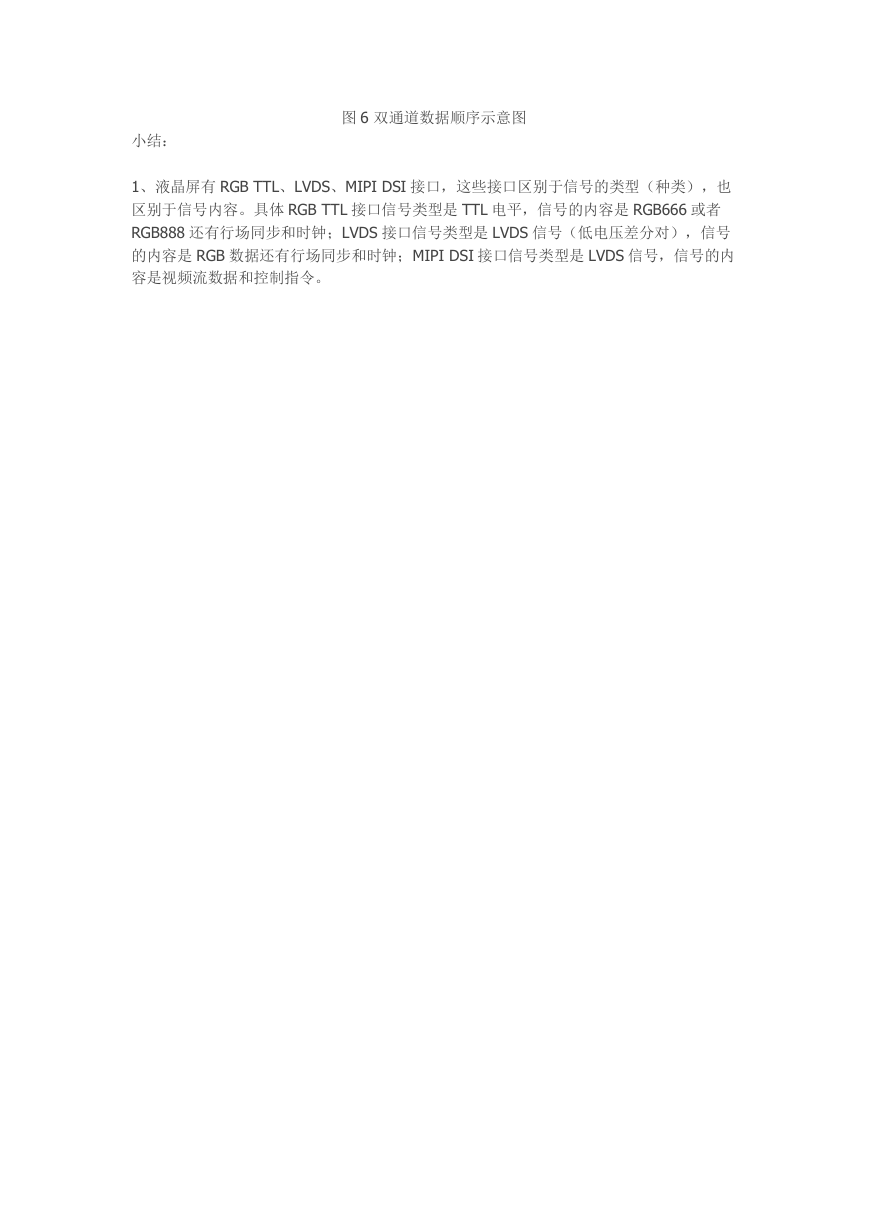

小结： 图 6 双通道数据顺序示意图 1、液晶屏有 RGB TTL、LVDS、MIPI DSI 接口，这些接口区别于信号的类型（种类），也 区别于信号内容。具体 RGB TTL 接口信号类型是 TTL 电平，信号的内容是 RGB666 或者 RGB888 还有行场同步和时钟；LVDS 接口信号类型是 LVDS 信号（低电压差分对），信号 的内容是 RGB 数据还有行场同步和时钟；MIPI DSI 接口信号类型是 LVDS 信号，信号的内 容是视频流数据和控制指令。
