小梅哥FPGA团队，专注于培养您的FPGA独立开发能力开发板培训项目研发三位一体目录 ModelSim 仿真使用常见问题及解决办法集锦 ........................................................................ 3 一、Can't launch the ModelSim-Altera software ................................................................ 3 问题原因 .................................................................................................................. 3 解决方法 .................................................................................................................. 3 二、仿真不出波形，波形窗口无内容 ............................................................................. 4 问题出现原因 ........................................................................................................... 4 解决方法 .................................................................................................................. 5 三、Modelsim 报语法错误............................................................................................... 5 典型现象：............................................................................................................... 5 问题解析 .................................................................................................................. 5 解决方法 .................................................................................................................. 6 四、Error deleting “msim_transcript” ................................................................................ 6 问题原因 .................................................................................................................. 6 解决方法 .................................................................................................................. 6 五、Error: (vsim-3170) Could not find ................................................................................ 7 问题原因 .................................................................................................................. 7 解决方法 .................................................................................................................. 8 六、You selected Modelsim-Altera as Simulation Software in EDA Tool Settings,however……9 问题原因 ................................................................................................................ 10 解决方法 ................................................................................................................ 11 七、Unable to checkout a license .................................................................................... 12 问题原因 ................................................................................................................ 12 解决方法 ................................................................................................................ 12 八、Error loading design ................................................................................................. 13 问题原因 ................................................................................................................ 13 解决方法 ................................................................................................................ 13 九、Analysis and Synthesis should be completed ............................................................. 13 问题原因 ................................................................................................................ 14 解决方法 ................................................................................................................ 14 十、关于 modelsim 闪退问题 ........................................................................................ 14 十一、不报错但一直显示 Loading ................................................................................. 16 问题原因 ................................................................................................................ 17 解决方法 ................................................................................................................ 17 十二、TestBench 中端口 reg 和 wire 定义解惑 .............................................................. 17 十三、Port ‘xxxx’ not found in the connected module ...................................................... 18 十四：ERROR：No externded dataflow license exists ...................................................... 18 十五：Instantiation of ‘xxxx’ failed，The design unit was not found ................................. 19 问题原因 ................................................................................................................ 19 解决方案 ................................................................................................................ 19 店铺：https://xiaomeige.taobao.com 官方网站：www.corecourse.cn 技术博客：http://www.cnblogs.com/xiaomeige/ 技术群组：615381411

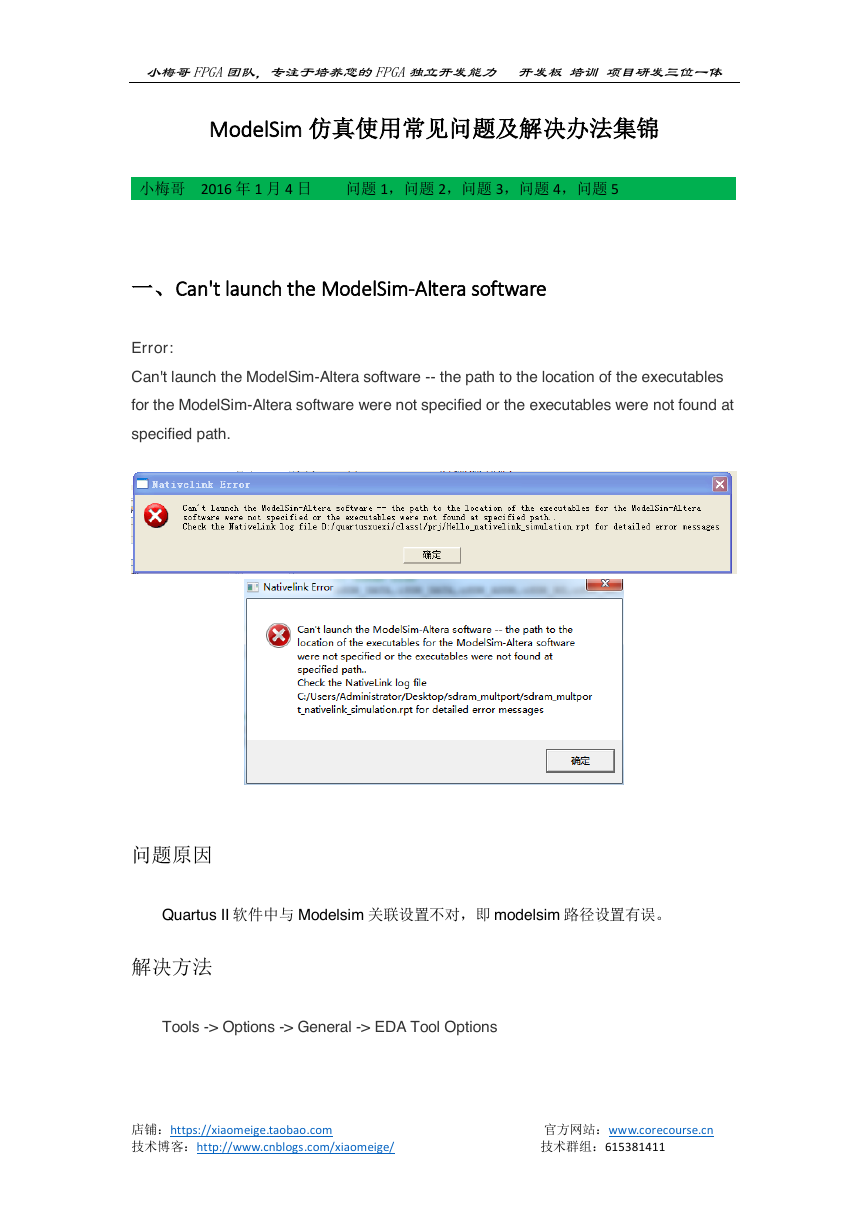

小梅哥FPGA团队，专注于培养您的FPGA独立开发能力开发板培训项目研发三位一体 ModelSim 仿真使用常见问题及解决办法集锦小梅哥 2016 年 1 月 4 日问题 1，问题 2，问题 3，问题 4，问题 5 一、Can't launch the ModelSim-Altera software Error: Can't launch the ModelSim-Altera software -- the path to the location of the executables for the ModelSim-Altera software were not specified or the executables were not found at specified path. 问题原因 Quartus II 软件中与 Modelsim 关联设置不对，即 modelsim 路径设置有误。解决方法 Tools -> Options -> General -> EDA Tool Options 店铺：https://xiaomeige.taobao.com 官方网站：www.corecourse.cn 技术博客：http://www.cnblogs.com/xiaomeige/ 技术群组：615381411

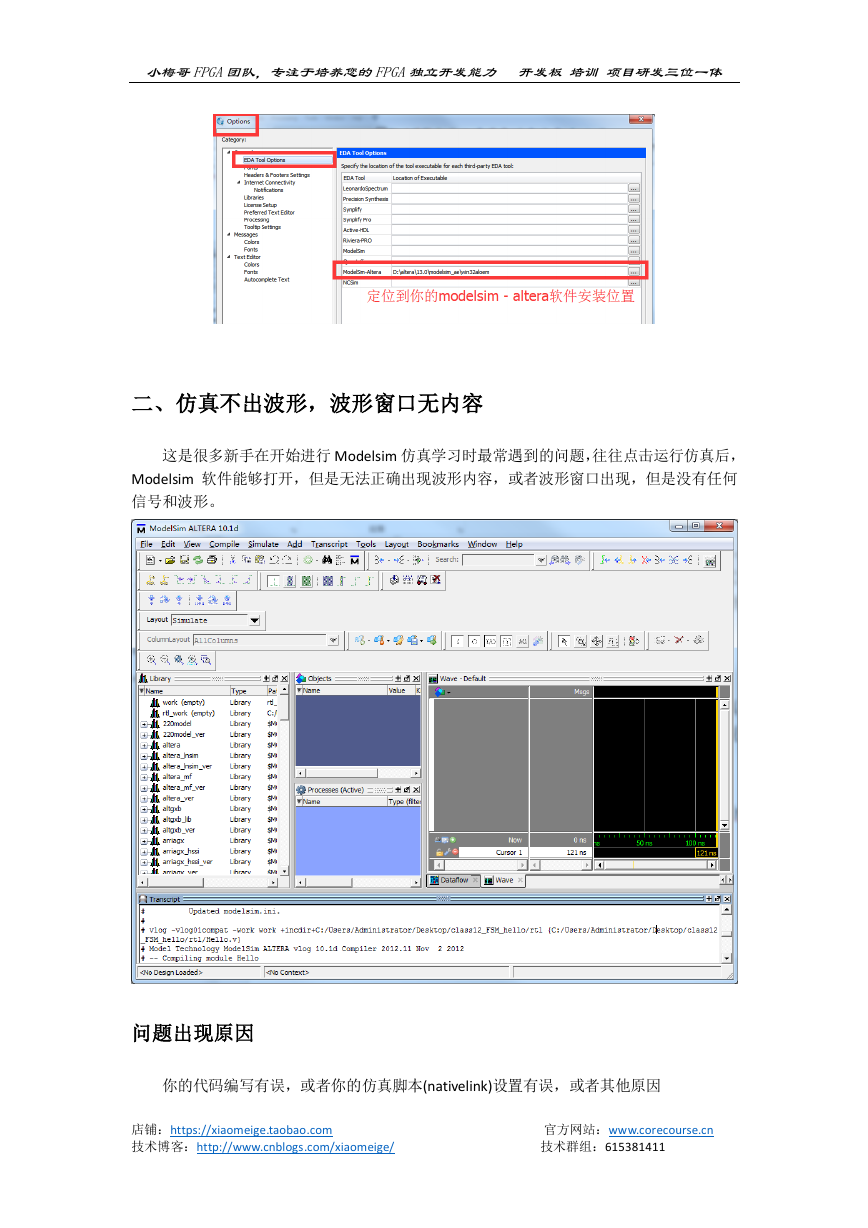

小梅哥FPGA团队，专注于培养您的FPGA独立开发能力开发板培训项目研发三位一体二、仿真不出波形，波形窗口无内容这是很多新手在开始进行 Modelsim 仿真学习时最常遇到的问题，往往点击运行仿真后， Modelsim 软件能够打开，但是无法正确出现波形内容，或者波形窗口出现，但是没有任何信号和波形。问题出现原因你的代码编写有误，或者你的仿真脚本(nativelink)设置有误，或者其他原因店铺：https://xiaomeige.taobao.com 官方网站：www.corecourse.cn 技术博客：http://www.cnblogs.com/xiaomeige/ 技术群组：615381411

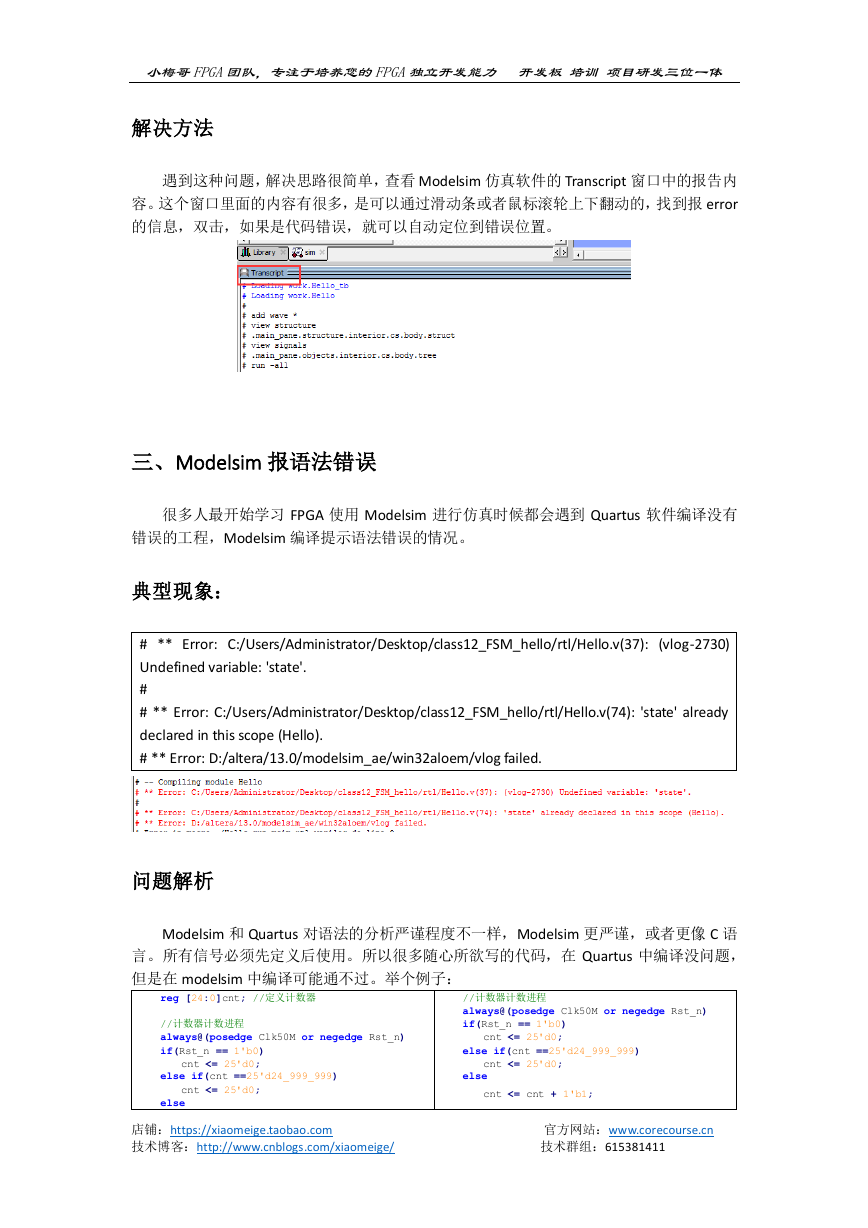

小梅哥FPGA团队，专注于培养您的FPGA独立开发能力开发板培训项目研发三位一体解决方法遇到这种问题，解决思路很简单，查看 Modelsim 仿真软件的 Transcript 窗口中的报告内容。这个窗口里面的内容有很多，是可以通过滑动条或者鼠标滚轮上下翻动的，找到报 error 的信息，双击，如果是代码错误，就可以自动定位到错误位置。三、Modelsim 报语法错误很多人最开始学习 FPGA 使用 Modelsim 进行仿真时候都会遇到 Quartus 软件编译没有错误的工程，Modelsim 编译提示语法错误的情况。典型现象： # ** Error: C:/Users/Administrator/Desktop/class12_FSM_hello/rtl/Hello.v(37): (vlog-2730) Undefined variable: 'state'. # # ** Error: C:/Users/Administrator/Desktop/class12_FSM_hello/rtl/Hello.v(74): 'state' already declared in this scope (Hello). # ** Error: D:/altera/13.0/modelsim_ae/win32aloem/vlog failed. 问题解析 Modelsim 和 Quartus 对语法的分析严谨程度不一样，Modelsim 更严谨，或者更像 C 语言。所有信号必须先定义后使用。所以很多随心所欲写的代码，在 Quartus 中编译没问题，但是在 modelsim 中编译可能通不过。举个例子： reg [24:0]cnt; //定义计数器 //计数器计数进程 always@(posedge Clk50M or negedge Rst_n) //计数器计数进程 always@(posedge Clk50M or negedge Rst_n) if(Rst_n == 1'b0) cnt <= 25'd0; if(Rst_n == 1'b0) cnt <= 25'd0; else if(cnt ==25'd24_999_999) cnt <= 25'd0; else else if(cnt ==25'd24_999_999) cnt <= 25'd0; else cnt <= cnt + 1'b1; 店铺：https://xiaomeige.taobao.com 官方网站：www.corecourse.cn 技术博客：http://www.cnblogs.com/xiaomeige/ 技术群组：615381411

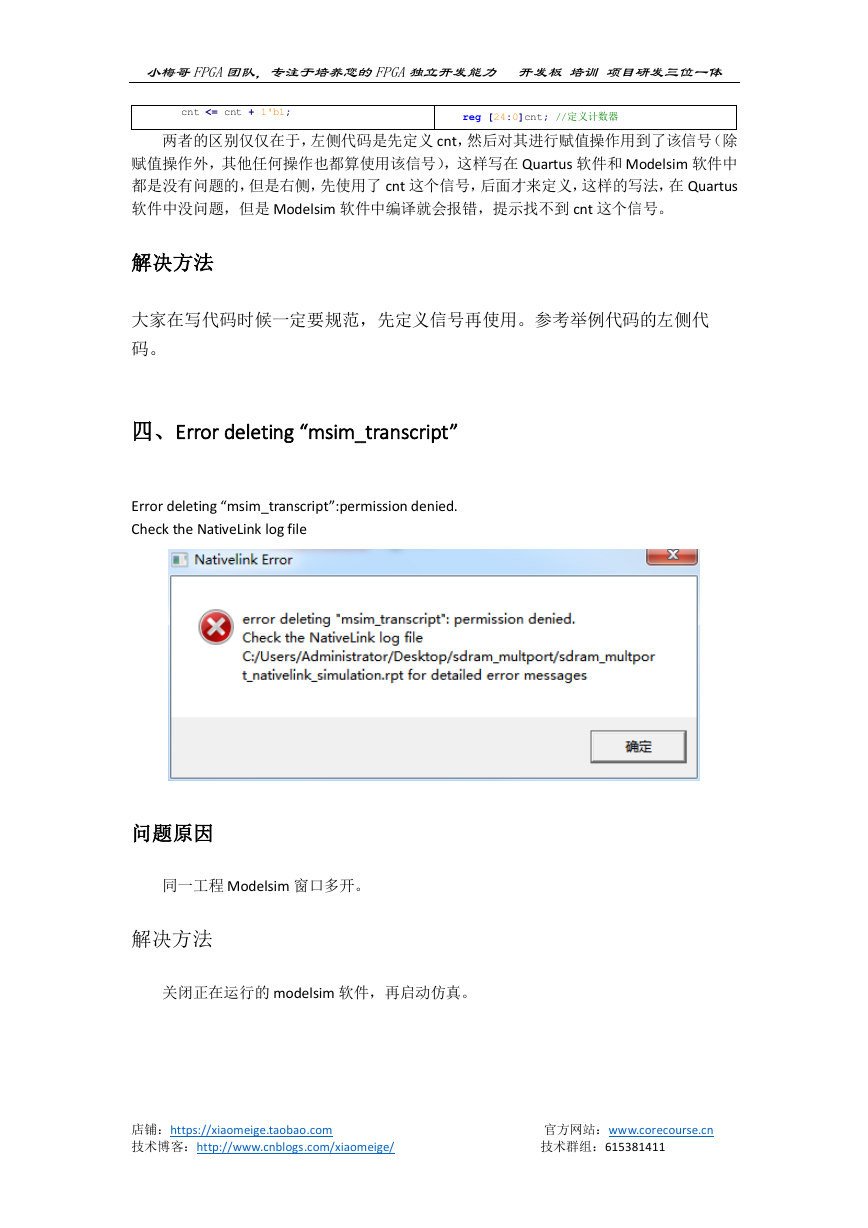

小梅哥FPGA团队，专注于培养您的FPGA独立开发能力开发板培训项目研发三位一体 cnt <= cnt + 1'b1; reg [24:0]cnt; //定义计数器两者的区别仅仅在于，左侧代码是先定义 cnt，然后对其进行赋值操作用到了该信号（除赋值操作外，其他任何操作也都算使用该信号），这样写在 Quartus 软件和 Modelsim 软件中都是没有问题的，但是右侧，先使用了 cnt 这个信号，后面才来定义，这样的写法，在 Quartus 软件中没问题，但是 Modelsim 软件中编译就会报错，提示找不到 cnt 这个信号。解决方法大家在写代码时候一定要规范，先定义信号再使用。参考举例代码的左侧代码。四、Error deleting “msim_transcript” Error deleting “msim_transcript”:permission denied. Check the NativeLink log file 问题原因同一工程 Modelsim 窗口多开。解决方法关闭正在运行的 modelsim 软件，再启动仿真。店铺：https://xiaomeige.taobao.com 官方网站：www.corecourse.cn 技术博客：http://www.cnblogs.com/xiaomeige/ 技术群组：615381411

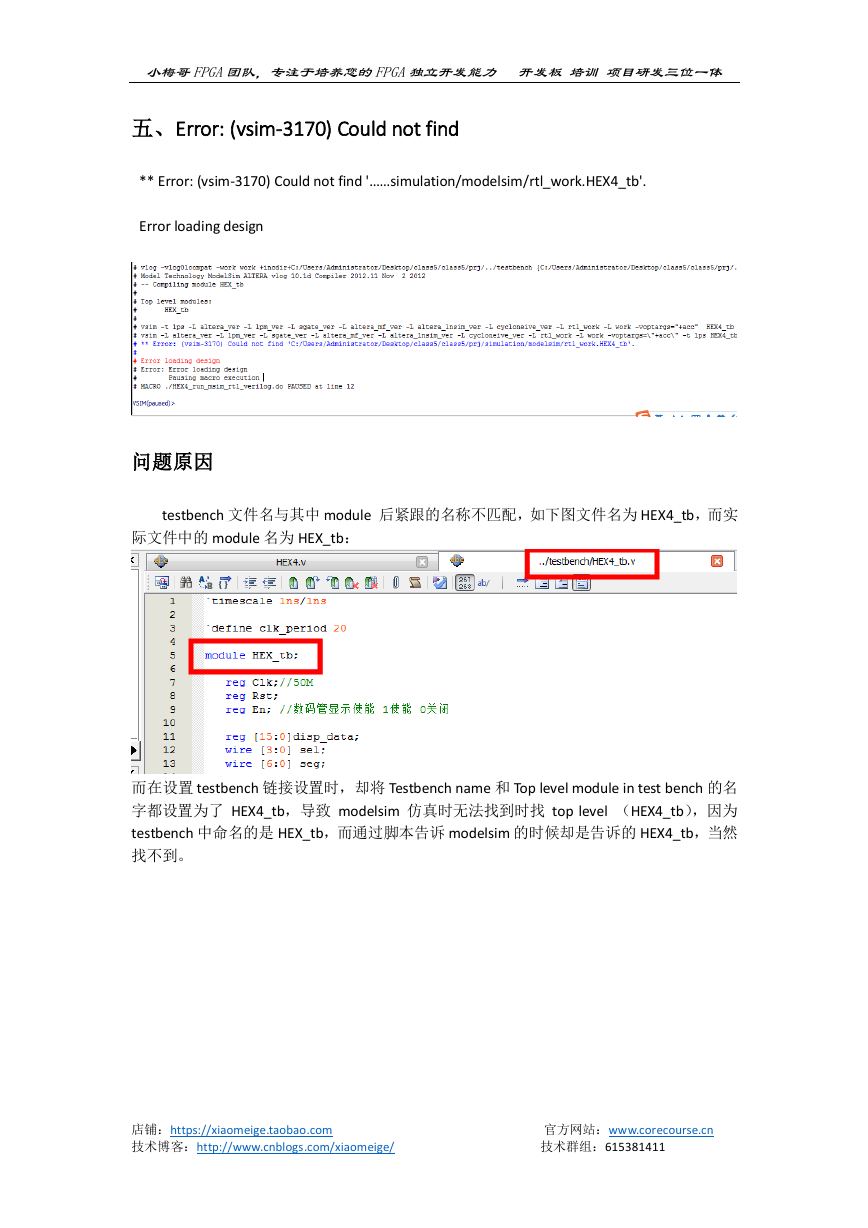

小梅哥FPGA团队，专注于培养您的FPGA独立开发能力开发板培训项目研发三位一体五、Error: (vsim-3170) Could not find ** Error: (vsim-3170) Could not find '……simulation/modelsim/rtl_work.HEX4_tb'. Error loading design 问题原因 testbench 文件名与其中 module 后紧跟的名称不匹配，如下图文件名为 HEX4_tb，而实际文件中的 module 名为 HEX_tb：而在设置 testbench 链接设置时，却将 Testbench name 和 Top level module in test bench 的名字都设置为了 HEX4_tb，导致 modelsim 仿真时无法找到时找 top level （HEX4_tb），因为 testbench 中命名的是 HEX_tb，而通过脚本告诉 modelsim 的时候却是告诉的 HEX4_tb，当然找不到。店铺：https://xiaomeige.taobao.com 官方网站：www.corecourse.cn 技术博客：http://www.cnblogs.com/xiaomeige/ 技术群组：615381411

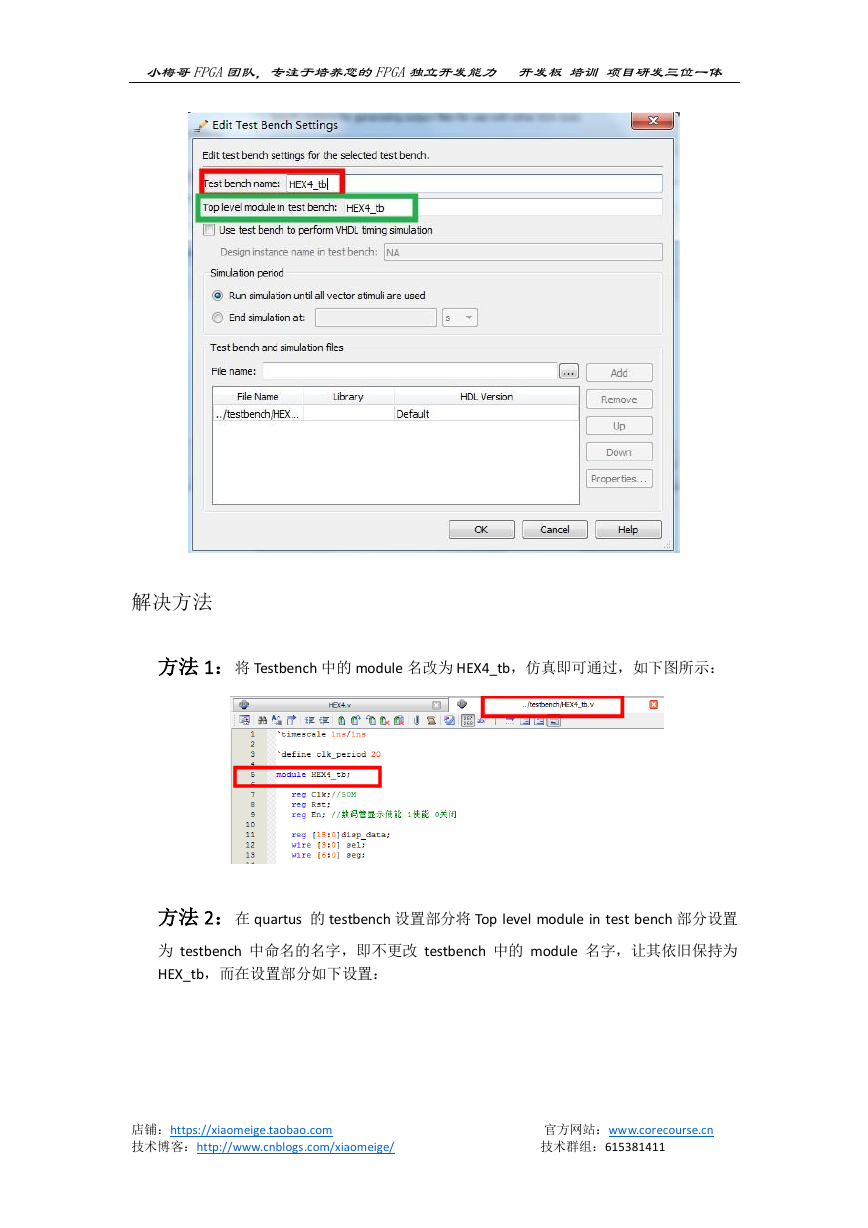

小梅哥FPGA团队，专注于培养您的FPGA独立开发能力开发板培训项目研发三位一体解决方法方法 1：将 Testbench 中的 module 名改为 HEX4_tb，仿真即可通过，如下图所示：方法 2：在 quartus 的 testbench 设置部分将 Top level module in test bench 部分设置为 testbench 中命名的名字，即不更改 testbench 中的 module 名字，让其依旧保持为 HEX_tb，而在设置部分如下设置：店铺：https://xiaomeige.taobao.com 官方网站：www.corecourse.cn 技术博客：http://www.cnblogs.com/xiaomeige/ 技术群组：615381411

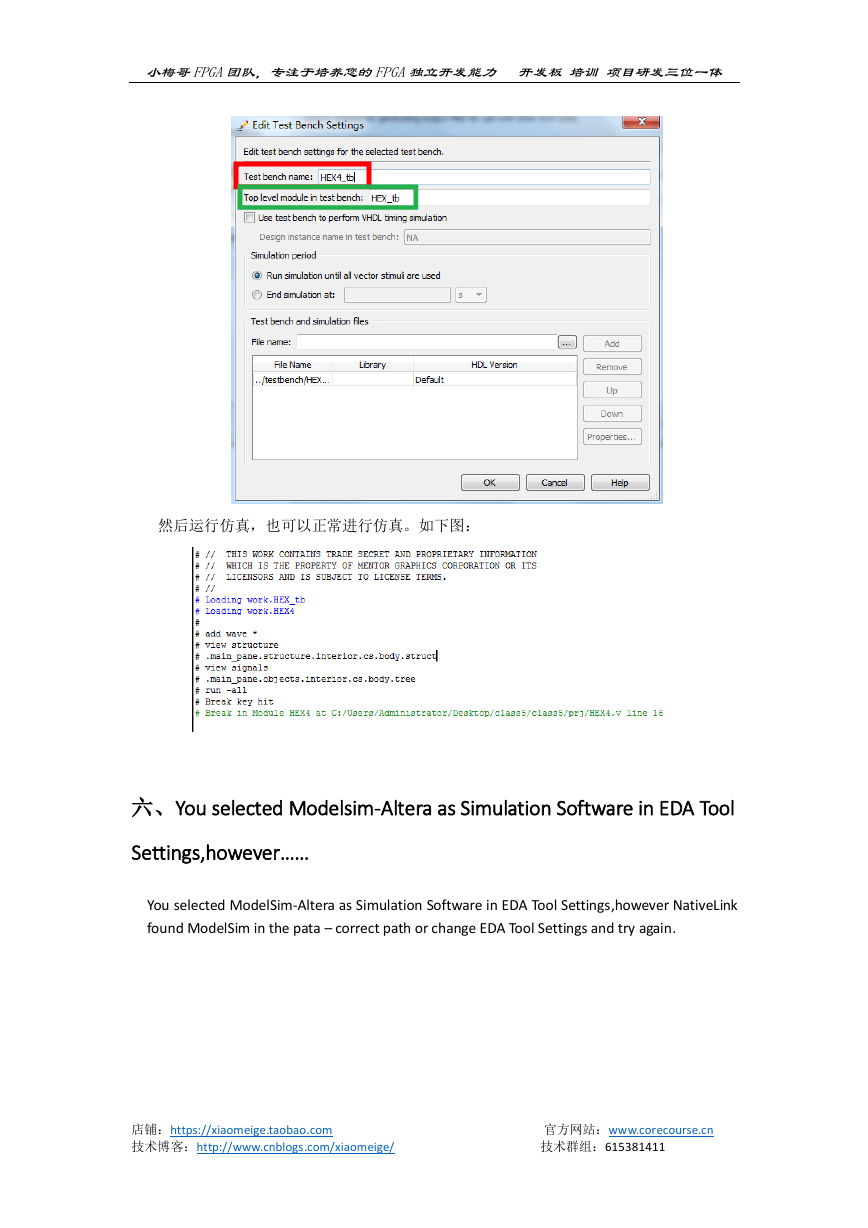

小梅哥FPGA团队，专注于培养您的FPGA独立开发能力开发板培训项目研发三位一体然后运行仿真，也可以正常进行仿真。如下图：六、You selected Modelsim-Altera as Simulation Software in EDA Tool Settings,however…… You selected ModelSim-Altera as Simulation Software in EDA Tool Settings,however NativeLink found ModelSim in the pata – correct path or change EDA Tool Settings and try again. 店铺：https://xiaomeige.taobao.com 官方网站：www.corecourse.cn 技术博客：http://www.cnblogs.com/xiaomeige/ 技术群组：615381411
