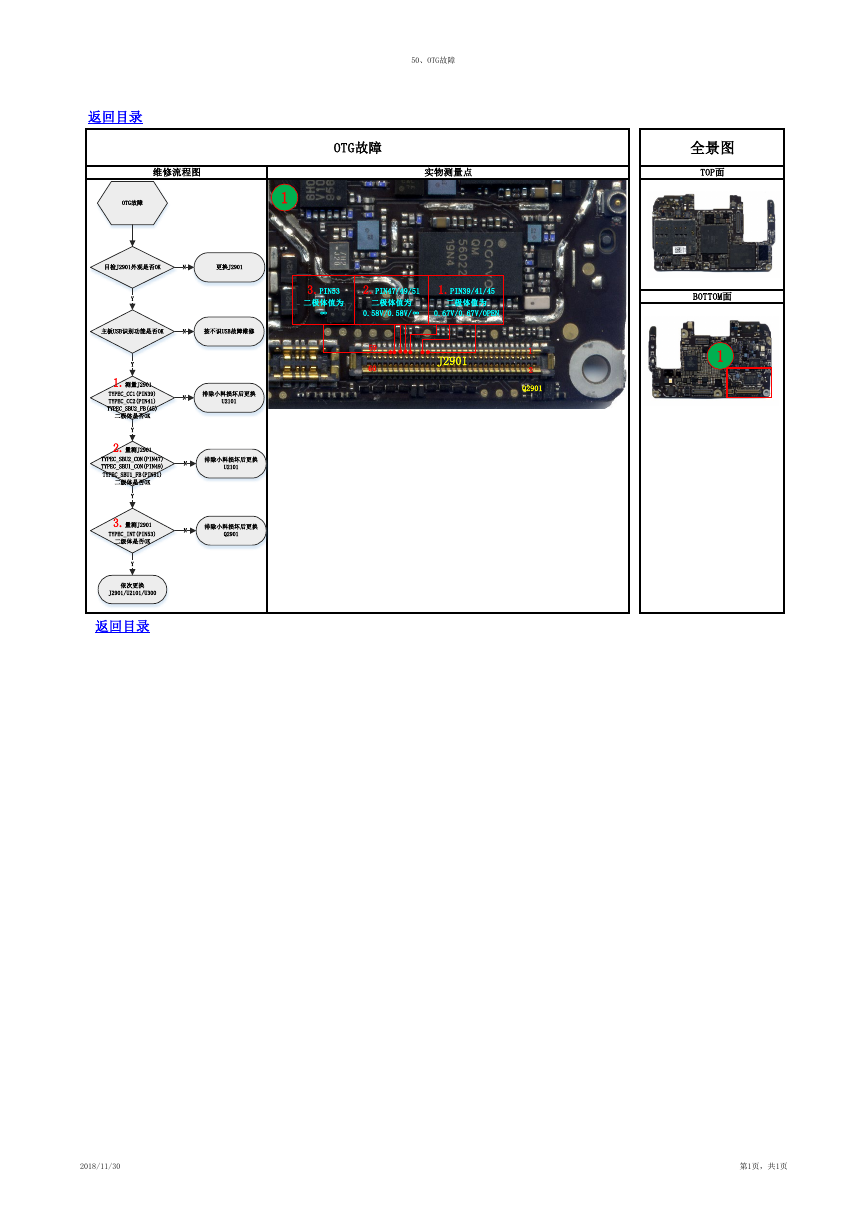

50、OTG故障 返回目录 OTG故障 维修流程图 实物测量点 OTG故障 1 目检J2901外观是否OK N 更换J2901 Y 主板USB识别功能是否OK N 按不识USB故障维修 3.PIN53 二极体值为 2.PIN47/49/51 1.PIN39/41/45 二极体值为 二极体值为 ∞ 0.58V/0.58V/∞ 0.67V/0.67V/OPEN 59 60 J2901 1 2 Q2901 N 排除小料损坏后更换 U2101 N N 排除小料损坏后更换 U2101 排除小料损坏后更换 Q2901 Y 1.测量J2901 TYPEC_CC1(PIN39) TYPEC_CC2(PIN41) TYPEC_SBU2_FB(45) 二极体是否OK Y 2.量测J2901 TYPEC_SBU2_CON(PIN47) TYPEC_SBU1_CON(PIN49) TYPEC_SBU1_FB(PIN51) 二级体是否OK Y 3.量测J2901 TYPEC_INT(PIN53) 二级体是否OK Y 依次更换 J2901/U2101/U300 返回目录 全景图 TOP面 BOTTOM面 1 2018/11/30 第1页，共1页
