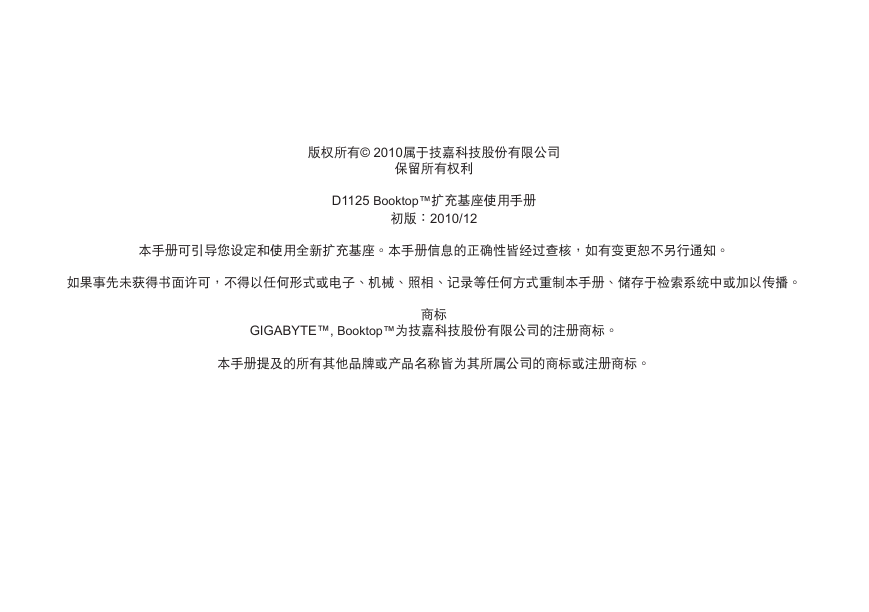

版權所有© 2010屬於技嘉科技股份有限公司保留所有權利 D1125 Booktop™擴充基座使用手冊初版：2010/12 本手冊可引導您設定和使用全新擴充基座。本手冊信息的正確性皆經過查核，如有變更恕不另行通知。如果事先未獲得書面許可，不得以任何形式或電子、機械、照相、記錄等任何方式重製本手冊、儲存於檢索系統中或加以傳播。 GIGABYTE™, Booktop™為技嘉科技股份有限公司的註冊商標。商標本手冊提及的所有其他品牌或產品名稱皆為其所屬公司的商標或註冊商標。

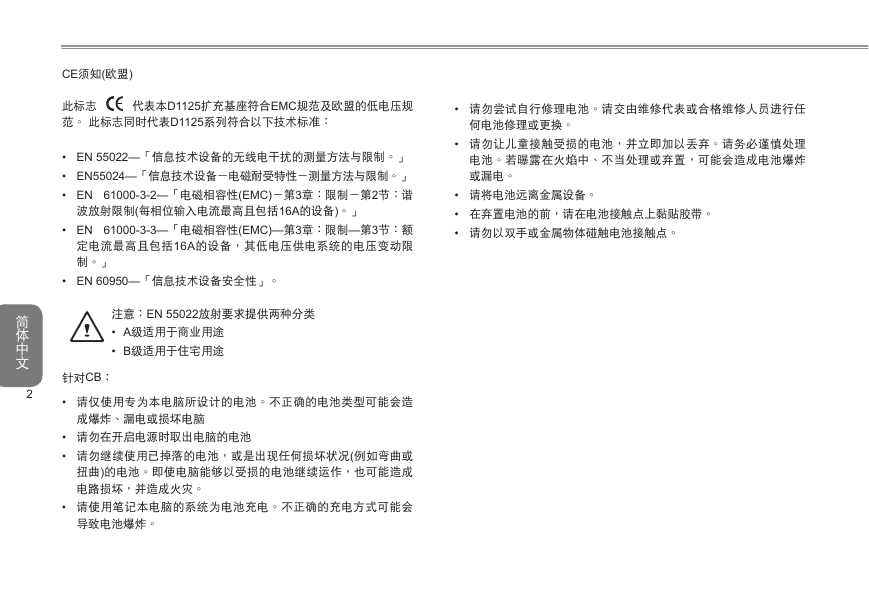

• 請勿嘗試自行修理電池。請交由維修代表或合格維修人員進行任何電池修理或更換。 • 請勿讓兒童接觸受損的電池，並立即加以丟棄。請務必謹慎處理電池。若曝露在火焰中、不當處理或棄置，可能會造成電池爆炸或漏電。 • 請將電池遠離金屬設備。 • 在棄置電池的前，請在電池接觸點上黏貼膠帶。 • 請勿以雙手或金屬物體碰觸電池接觸點。 CE須知(歐盟) 此標誌範。此標誌同時代表D1125系列符合以下技術標準：代表本D1125擴充基座符合EMC規範及歐盟的低電壓規 • EN 55022—「信息技術設備的無線電干擾的測量方法與限制。」 • EN55024—「信息技術設備－電磁耐受特性－測量方法與限制。」 • EN 61000-3-2—「電磁相容性(EMC)－第3章：限制－第2節：諧波放射限制(每相位輸入電流最高且包括16A的設備)。」 • EN 61000-3-3—「電磁相容性(EMC)—第3章：限制—第3節：額定電流最高且包括16A的設備，其低電壓供電系統的電壓變動限制。」 • EN 60950—「信息技術設備安全性」。注意：EN 55022放射要求提供兩種分類 • A級適用於商業用途 • B級適用於住宅用途針對CB： • 請僅使用專為本電腦所設計的電池。不正確的電池類型可能會造成爆炸、漏電或損壞電腦 • 請勿在開啟電源時取出電腦的電池 • 請勿繼續使用已掉落的電池，或是出現任何損壞狀況(例如彎曲或扭曲)的電池。即使電腦能夠以受損的電池繼續運作，也可能造成電路損壞，並造成火災。 • 請使用筆記本電腦的系統為電池充電。不正確的充電方式可能會導致電池爆炸。簡體中文 2

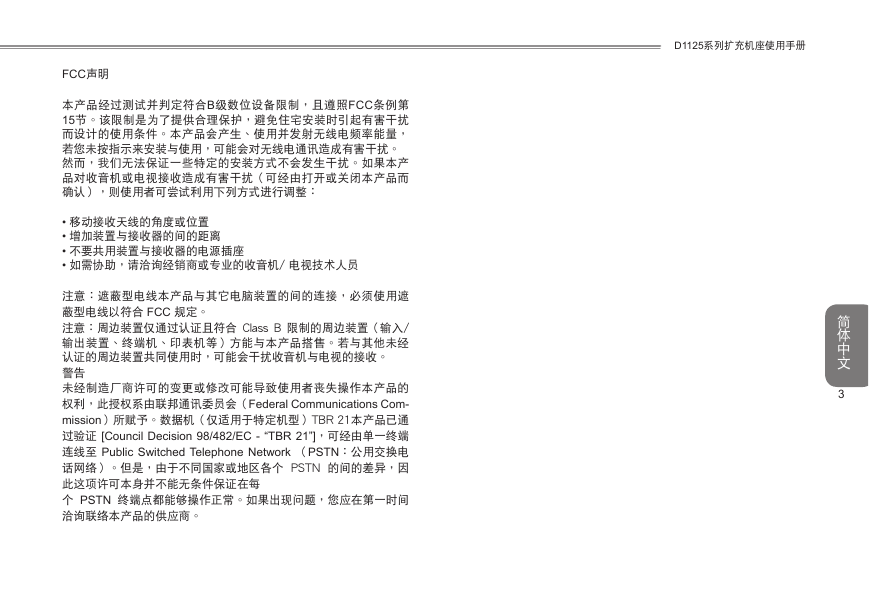

FCC聲明本產品經過測試並判定符合B級數位設備限制，且遵照FCC條例第 15節。該限制是為了提供合理保護，避免住宅安裝時引起有害干擾而設計的使用條件。本產品會產生、使用並發射無線電頻率能量，若您未按指示來安裝與使用，可能會對無線電通訊造成有害干擾。然而，我們無法保證一些特定的安裝方式不會發生干擾。如果本產品對收音機或電視接收造成有害干擾（可經由打開或關閉本產品而確認），則使用者可嘗試利用下列方式進行調整： • 移動接收天線的角度或位置 • 增加裝置與接收器的間的距離 • 不要共用裝置與接收器的電源插座 • 如需協助，請洽詢經銷商或專業的收音機/ 電視技術人員注意：遮蔽型電線本產品與其它電腦裝置的間的連接，必須使用遮蔽型電線以符合 FCC 規定。注意：周邊裝置僅通過認證且符合 Class B 限制的周邊裝置（輸入/ 輸出裝置、終端機、印表機等）方能與本產品搭售。若與其他未經認證的週邊裝置共同使用時，可能會干擾收音機與電視的接收。警告未經製造廠商許可的變更或修改可能導致使用者喪失操作本產品的權利，此授權係由聯邦通訊委員會（Federal Communications Com- mission）所賦予。數據機（僅適用於特定機型）TBR 21本產品已通過驗證 [Council Decision 98/482/EC - “TBR 21”]，可經由單一終端連線至 Public Switched Telephone Network （PSTN：公用交換電話網絡）。但是，由於不同國家或地區各個 PSTN 的間的差異，因此這項許可本身並不能無條件保證在每個 PSTN 終端點都能夠操作正常。如果出現問題，您應在第一時間洽詢聯絡本產品的供應商。 D1125系列擴充機座使用手冊簡體中文 3

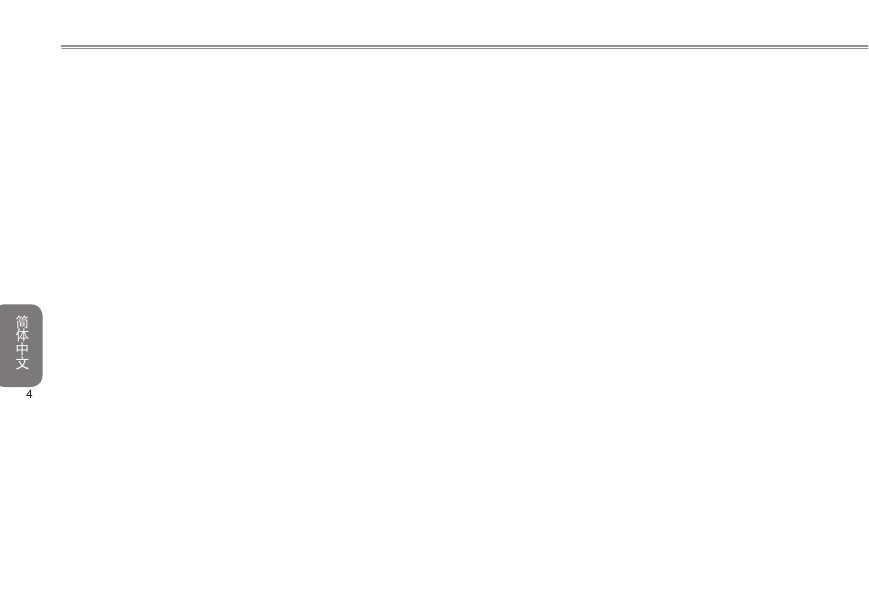

簡體中文 4

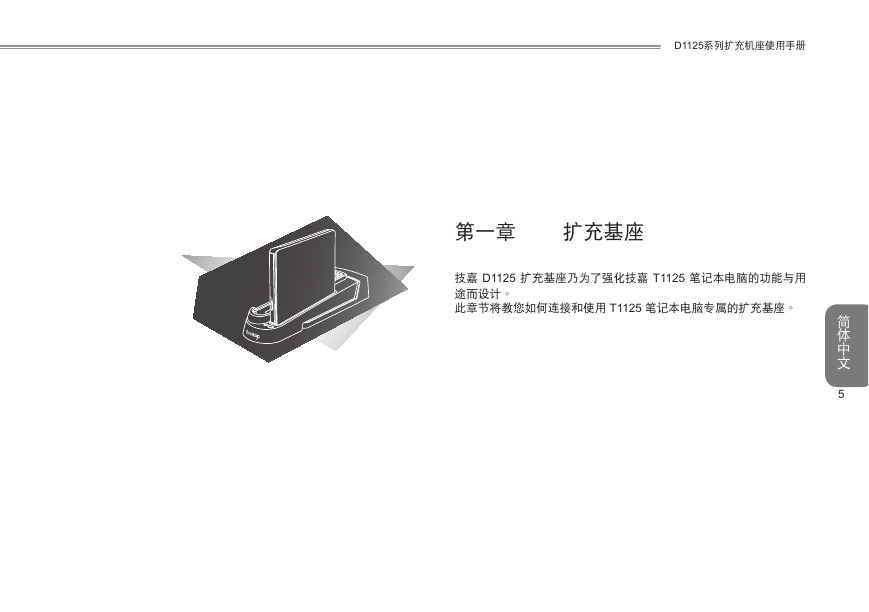

D1125系列擴充機座使用手冊第一章擴充基座技嘉 D1125 擴充基座乃為了強化技嘉 T1125 筆記本電腦的功能與用途而設計。此章節將教您如何連接和使用 T1125 筆記本電腦專屬的擴充基座。簡體中文 5

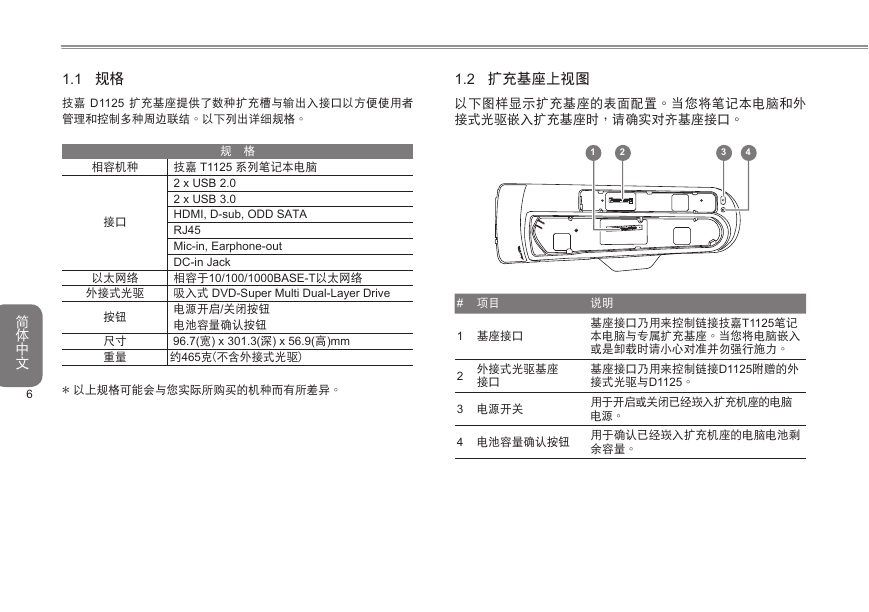

1.1 規格技嘉 D1125 擴充基座提供了數種擴充槽與輸出入接口以方便使用者管理和控制多種周邊聯結。以下列出詳細規格。 1.2 擴充基座上視圖以下圖樣顯示擴充基座的表面配置。當您將筆記本電腦和外接式光驅嵌入擴充基座時，請確實對齊基座接口。相容機種接口以太網絡外接式光驅按鈕尺寸重量規格技嘉 T1125 系列筆記本電腦 2 x USB 2.0 2 x USB 3.0 HDMI, D-sub, ODD SATA RJ45 Mic-in, Earphone-out DC-in Jack 相容於10/100/1000BASE-T以太網絡吸入式 DVD-Super Multi Dual-Layer Drive 電源開啟/關閉按鈕電池容量確認按鈕 96.7(寬) x 301.3(深) x 56.9(高)mm 約465克(不含外接式光驅) * 以上規格可能會與您實際所購買的機種而有所差異。簡體中文 6 1 2 3 4 N E P O # 項目 1 基座接口 2 外接式光驅基座接口 3 電源開關 4 電池容量確認按鈕說明基座接口乃用來控制鏈接技嘉T1125筆記本電腦與專屬擴充基座。當您將電腦嵌入或是卸載時請小心對準並勿強行施力。基座接口乃用來控制鏈接D1125附贈的外接式光驅與D1125。用於開啟或關閉已經崁入擴充機座的電腦電源。用於確認已經崁入擴充機座的電腦電池剩餘容量。

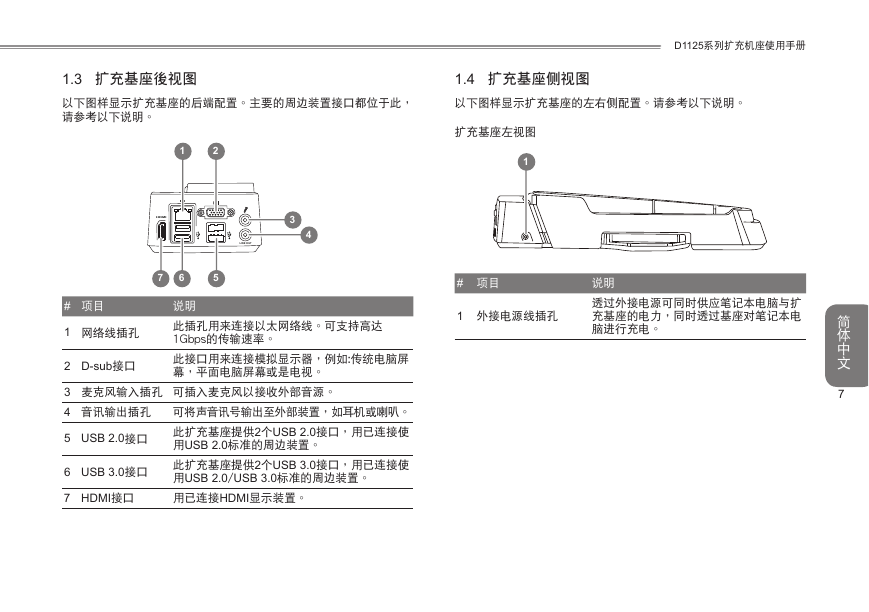

1.3 擴充基座後視圖以下圖樣顯示擴充基座的後端配置。主要的周邊裝置接口都位於此，請參考以下說明。 1.4 擴充基座側視圖以下圖樣顯示擴充基座的左右側配置。請參考以下說明。 D1125系列擴充機座使用手冊 1 2 HDMI 3 4 LINE OUT 擴充基座左視圖 1 7 6 5 # 項目說明 1 網絡線插孔 2 D-sub接口此插孔用來連接以太網絡線。可支持高達 1Gbps的傳輸速率。此接口用來連接模擬顯示器，例如:傳統電腦屏幕，平面電腦屏幕或是電視。 # 項目說明 1 外接電源線插孔透過外接電源可同時供應筆記本電腦與擴充基座的電力，同時透過基座對筆記本電腦進行充電。 5 USB 2.0接口 3 麥克風輸入插孔可插入麥克風以接收外部音源。 4 音訊輸出插孔可將聲音訊號輸出至外部裝置，如耳機或喇叭。此擴充基座提供2個USB 2.0接口，用已連接使用USB 2.0標準的周邊裝置。此擴充基座提供2個USB 3.0接口，用已連接使用USB 2.0/USB 3.0標準的周邊裝置。用已連接HDMI顯示裝置。 6 USB 3.0接口 7 HDMI接口簡體中文 7

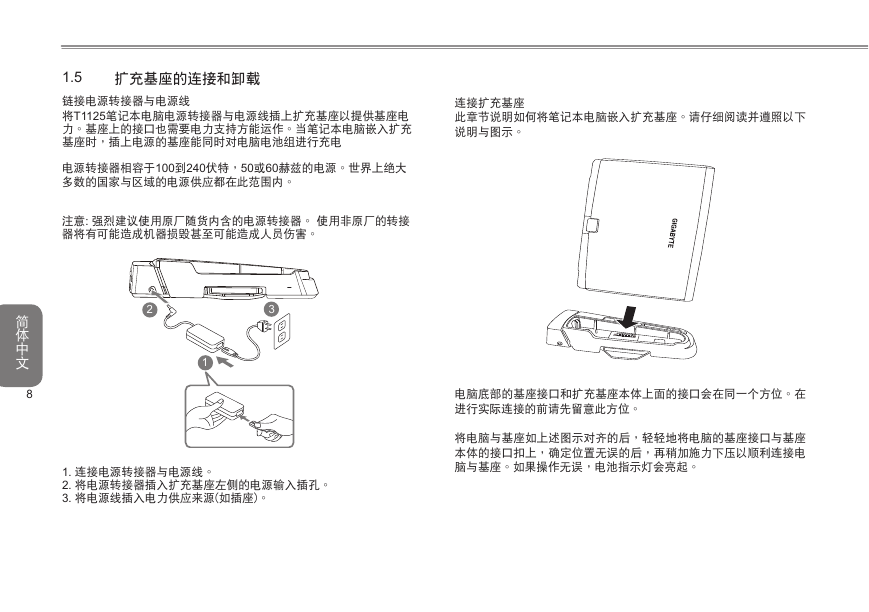

1.5 擴充基座的連接和卸載鏈接電源轉接器與電源線將T1125筆記本電腦電源轉接器與電源線插上擴充基座以提供基座電力。基座上的接口也需要電力支持方能運作。當筆記本電腦嵌入擴充基座時，插上電源的基座能同時對電腦電池組進行充電電源轉接器相容於100到240伏特，50或60赫茲的電源。世界上絕大多數的國家與區域的電源供應都在此範圍內。注意: 強烈建議使用原廠隨貨內含的電源轉接器。使用非原廠的轉接器將有可能造成機器損毀甚至可能造成人員傷害。簡體中文 8 2 3 1 1. 連接電源轉接器與電源線。 2. 將電源轉接器插入擴充基座左側的電源輸入插孔。 3. 將電源線插入電力供應來源(如插座)。連接擴充基座此章節說明如何將筆記本電腦嵌入擴充基座。請仔細閱讀並遵照以下說明與圖示。電腦底部的基座接口和擴充基座本體上面的接口會在同一個方位。在進行實際連接的前請先留意此方位。將電腦與基座如上述圖示對齊的後，輕輕地將電腦的基座接口與基座本體的接口扣上，確定位置無誤的後，再稍加施力下壓以順利連接電腦與基座。如果操作無誤，電池指示燈會亮起。
