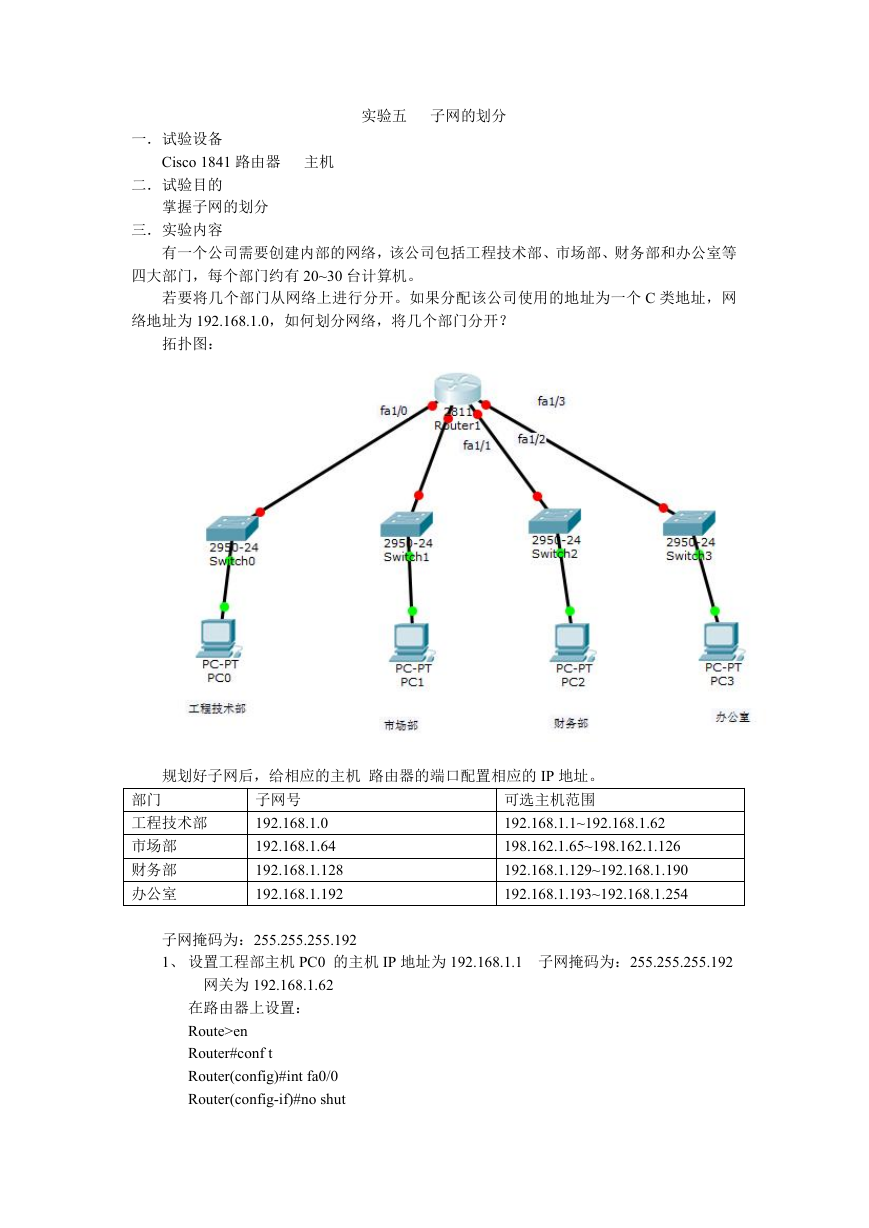

实验五 子网的划分 一．试验设备 Cisco 1841 路由器 主机 二．试验目的 掌握子网的划分 三．实验内容 有一个公司需要创建内部的网络，该公司包括工程技术部、市场部、财务部和办公室等 四大部门，每个部门约有 20~30 台计算机。 若要将几个部门从网络上进行分开。如果分配该公司使用的地址为一个 C 类地址，网 络地址为 192.168.1.0，如何划分网络，将几个部门分开？ 拓扑图： 部门 工程技术部 规划好子网后，给相应的主机 路由器的端口配置相应的 IP 地址。 可选主机范围 192.168.1.1~192.168.1.62 198.162.1.65~198.162.1.126 192.168.1.129~192.168.1.190 192.168.1.193~192.168.1.254 子网号 192.168.1.0 192.168.1.64 192.168.1.128 192.168.1.192 市场部 财务部 办公室 子网掩码为：255.255.255.192 1、 设置工程部主机 PC0 的主机 IP 地址为 192.168.1.1 子网掩码为：255.255.255.192 网关为 192.168.1.62 在路由器上设置： Route>en Router#conf t Router(config)#int fa0/0 Router(config-if)#no shut 

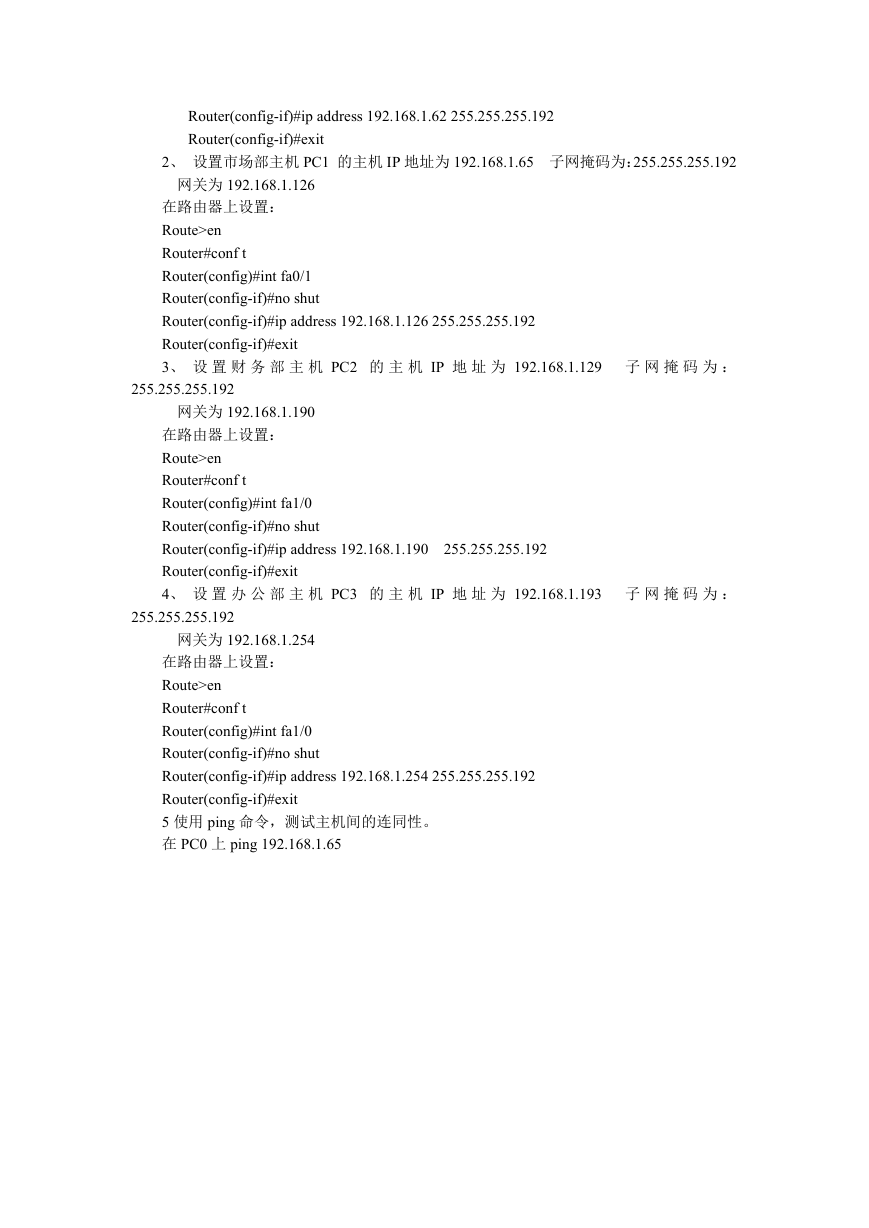

Router(config-if)#ip address 192.168.1.62 255.255.255.192 Router(config-if)#exit 2、 设置市场部主机 PC1 的主机 IP 地址为 192.168.1.65 子网掩码为：255.255.255.192 网关为 192.168.1.126 在路由器上设置： Route>en Router#conf t Router(config)#int fa0/1 Router(config-if)#no shut Router(config-if)#ip address 192.168.1.126 255.255.255.192 Router(config-if)#exit 3、 设 置 财 务 部 主 机 PC2 的 主 机 IP 地 址 为 192.168.1.129 子 网 掩 码 为 ： 255.255.255.192 网关为 192.168.1.190 在路由器上设置： Route>en Router#conf t Router(config)#int fa1/0 Router(config-if)#no shut Router(config-if)#ip address 192.168.1.190 Router(config-if)#exit 4、 设 置 办 公 部 主 机 PC3 的 主 机 IP 地 址 为 192.168.1.193 子 网 掩 码 为 ： 255.255.255.192 255.255.255.192 网关为 192.168.1.254 在路由器上设置： Route>en Router#conf t Router(config)#int fa1/0 Router(config-if)#no shut Router(config-if)#ip address 192.168.1.254 255.255.255.192 Router(config-if)#exit 5 使用 ping 命令，测试主机间的连同性。 在 PC0 上 ping 192.168.1.65
