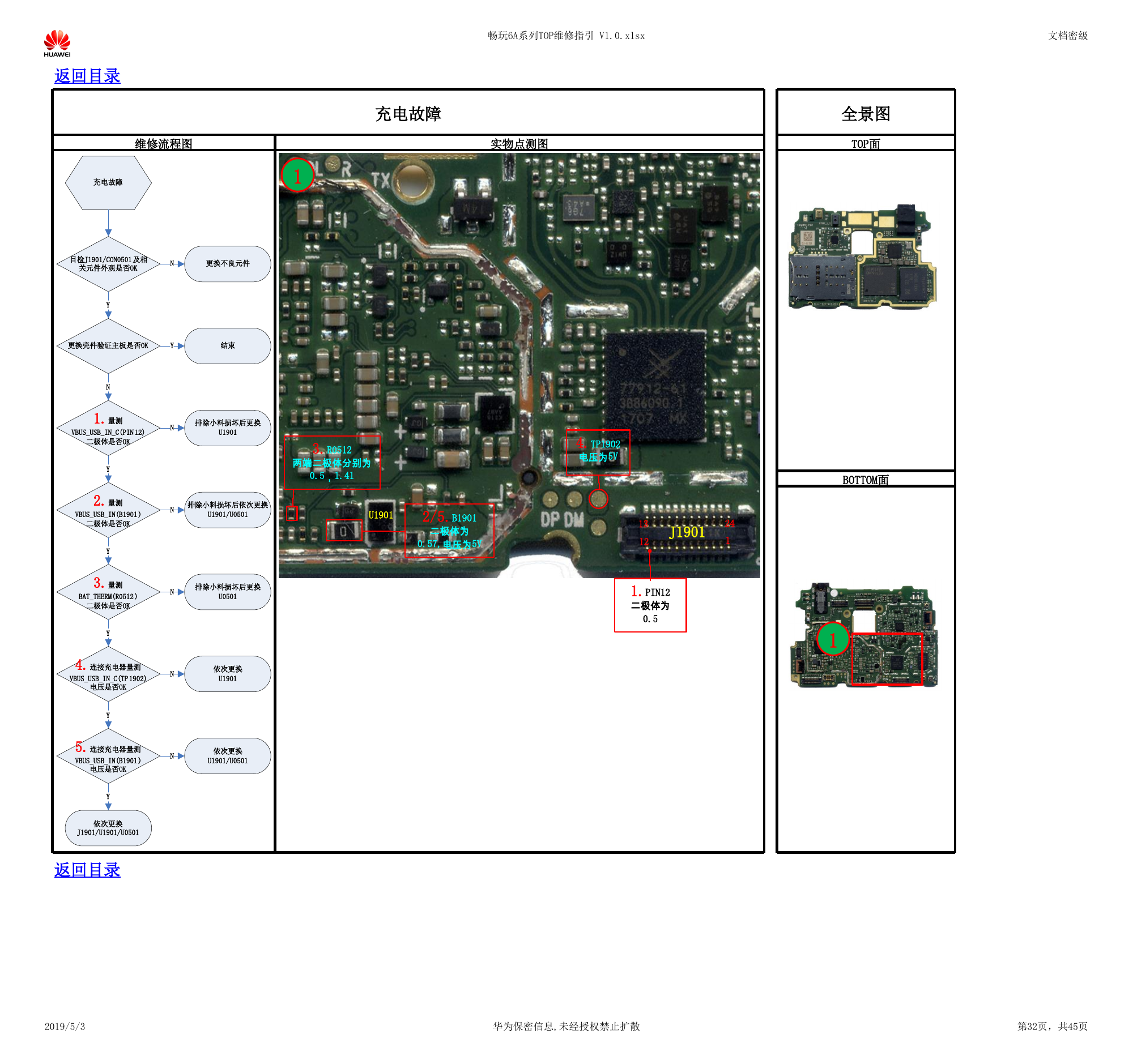

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 充电故障 全景图 TOP面 1 3.R0512 两端二极体分别为 0.5，1.41 4.TP1902 电压为5V BOTTOM面 U1901 2/5.B1901 二极体为 0.57,电压为5V 13 12 J1901 24 1 1.PIN12 二极体为 0.5 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第32页，共45页 充电故障目检J1901/CON0501及相关元件外观是否OK更换不良元件更换壳件验证主板是否OKY结束NY1.量测VBUS_USB_IN_C(PIN12)二极体是否OKNY排除小料损坏后更换U1901N2.量测VBUS_USB_IN(B1901)二极体是否OK排除小料损坏后依次更换U1901/U0501N3.量测BAT_THERM(R0512)二极体是否OK排除小料损坏后更换U0501YN4.连接充电器量测VBUS_USB_IN_C(TP1902)电压是否OK依次更换U1901YN5.连接充电器量测VBUS_USB_IN(B1901)电压是否OK依次更换U1901/U0501YN依次更换J1901/U1901/U0501Y
