目录 1. 为 chromatix 的调试拍摄 raw 格式的照片 2. Chromatix 快速调试指南 3. 后期调试修正 4. 参考资料

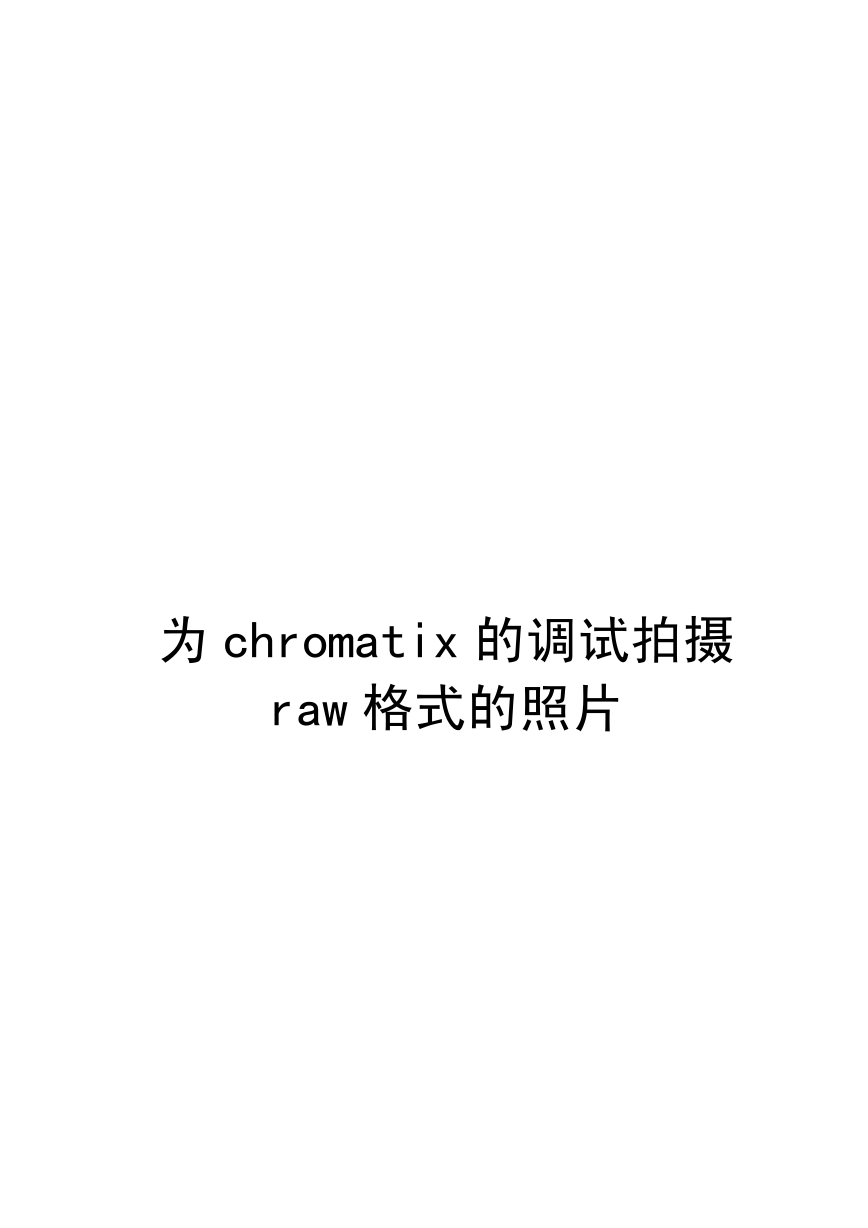

为 chromatix 的调试拍摄 raw 格式的照片

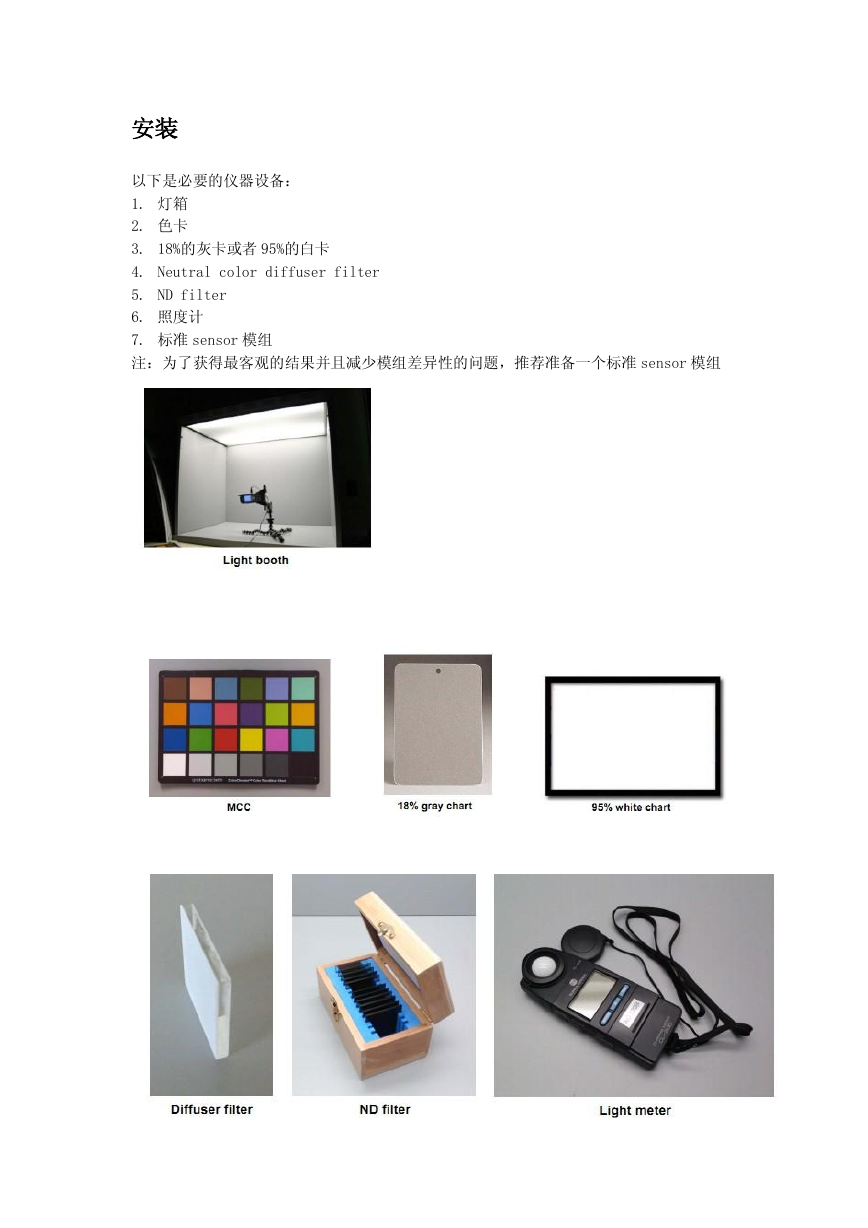

安装以下是必要的仪器设备： 1. 灯箱 2. 色卡 3. 18%的灰卡或者 95%的白卡 4. Neutral color diffuser filter 5. ND filter 6. 照度计 7. 标准 sensor 模组注：为了获得最客观的结果并且减少模组差异性的问题，推荐准备一个标准 sensor 模组

拍摄 BLACK Raw 格式照片目的：调试 black-level 参数步骤： 1. 在三种光源下打开 AEC ---low light（50 LUX） ---normal light （250 LUX） ---bright light （10000 LUX） 2. AEC 稳定后，通过 EZ-tune 关闭 AEC （详情见—“如何通过 EZ-tune 打开/关闭 AEC”） 3. 在没有其他光源或者 sensor 完全被滤镜覆盖的情况下拍摄 RAW 格式的照片注：关灯的效果要比盖个滤镜好 4. 在不同的光源下重复前 3 步 Info：TL84 可提供 1000 LUX，0.6ND filter(ND4)提供 250 LUX，1.2ND filter 提供 50 LUX Optical density = -log10 (output/input) Example – log10 (250 LUX/000 LUX) = 0.602 要获得 1000 LUX 照度的光线，需室外光

如何通过 EZ-tune 打开/关闭 AEC 通过 EZ-tune 关闭 AEC 1. 双击 Dianostics -> AEC -> Enable -> 1 2. 在 New Value 中输入 0 3. 点击 OK 4. 点击 Apply 通过 EZ-tune 开启 AEC 1．双击 Dianostics -> AEC -> Enable -> 0 2．在 New Value 中输入 1 3．点击 OK 4．点击 Apply

拍摄 Lens Shading Raw 格式照片目的：生成以下光源相应的 rolloff 表格： Daylight（D50） Fluorescent（TL84） Incandesecent（A） Low light（TL84+20 LUX）注：opal diffuser 这一面必须靠在 camera 的 lens 上

拍摄 Lens Shading Raw 格式照片（续） D50，TL84，A 的拍摄步骤： 1. 确认 camera 菜单中 antiflicker 是生效的 2. 将 camera 对准光源 3. 在各个光源环境下拍摄 Raw 格式照片注：如果太亮了，会出现 banding 建议： 1. 离光源远一点 2. 或者在 diffuser 上加个 ND filter 3. 或者用 DNP Low light 的拍摄步骤： 1. 打开 TL84 光源 2. 确认 camera 菜单中 antiflicker 是生效的 3. 将 camera 对准光源 4. 检查当前亮度，如果不是 20 LUX 的话就要使用 ND filter 5. 拍摄 Raw 格式照片注：ND filter 必须在 diffuser 上面 Info：TL84 可提供 1000 LUX，同时使用括号中的三种 filter 可提供 20 LUX（0.4，0.3 和 1.0ND filter）

拍摄 MCC 和 Flat-Field（FF）照片目的：优化 CC，gamma 和 color conversion matrices 步骤： 1. 拍摄 MCC（标准色卡），至少保证色卡占据了 80% 的预览画面 2. 拍三张 Raw 格式的 MCC（标准色卡）照片 ---D65，TL84，A light 3. 拍三张 Raw 格式的 FF（灰板）照片 ---D65，TL84，A light 注：FF 照片和对应光源的 MCC 照片的可视角要相同注：FF 照片即拍摄灯箱内壁。
